整合SpringBoot + Vue + Camunda + bpmn.js实现工作流前后端部署（若依框架实现）

SpringBoot + Vue + Camunda + bpmn.js

1.用若依框架搭建前后端环境

1.1 后端环境运行

• 若依官网前后端分离版文档：https://doc.ruoyi.vip/ruoyi-vue/

• 启动项目时要注意的地方

  • application.yml文件要把文件路径修改成你客户端的路径地址



  • reids也要进行配置更换成自己的redis服务地址

  • mysql配置 要根据你用的驱动版本进行相应的配置，如果你使用的是5.7版本的，那么要修改maven里mysql的驱动，若依默认的驱动是8.+的。



  • logback.xml文件中日志存放路径也要修改成客户端的路径地址，否则项目会报错，起不来。

• 以上内容修改完后，后端就能起来了 接下来配置前端

1.2 前端环境运行

• 命令台进入前端目录 cd ruoyi-ui

• npm i 拉前端包模块

• 拉完包之后就能直接运行了 npm run dev

• 但是运行起来后 发现前后端没有互通，就是前端无法访问后端接口，所以还要更改一下配置文件

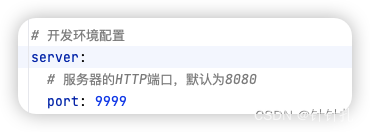

  • 后端application.yml 文件中配置的port端口号要和前端vue.config.js中target端口号匹配上

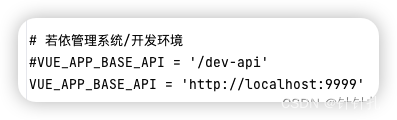

  • 其次，如果在本地运行还要更改一下 env.development 配置文件中VUE_APP_BASE_API为你后端访问地址，默认的配置是要配合nginx使用的。



• 最终重新启动前端，就能成功访问后端并进行登录了

• 自此，基本的环境搭建完成，剩下就是前后端分别整合camunda以及bpmn.js了

2.后端整合camunda

2.1 maven配置

• 首先在最外层的pom文件中配置camunda的版本号，camunda版本号要与springBoot版本号对应，我这里springBoo版本号为2.5.15，我选则camunda版本号为7.16.0。

  <camunda.version>7.16.0</camunda.version>



• 配置完这个后，需要引入camunda坐标，我这里直接就在common模块里引入了，如果别的模块需要bpmn直接引入common模块就行了。

   <!-- camunda工作流 -->
          <dependency>
              <groupId>org.camunda.bpm.springboot</groupId>
              <artifactId>camunda-bpm-spring-boot-starter</artifactId>
              <version>${camunda.version}</version>
          </dependency>
          <dependency>
              <groupId>org.camunda.bpm.springboot</groupId>
              <artifactId>camunda-bpm-spring-boot-starter-rest</artifactId>
              <version>${camunda.version}</version>
          </dependency>
          <dependency>
              <groupId>org.camunda.bpm.springboot</groupId>
              <artifactId>camunda-bpm-spring-boot-starter-webapp</artifactId>
              <version>${camunda.version}</version>
          </dependency>


• 引入maven后编译一下即可。

• 至此，maven环境配置完成，接下来进行camunda相关配置

2.2 camunda配置

• 首先要在application.yml文件中进行相关配置

  # camunda配置
  camunda:
    bpm:
      #登录用户信息
      admin-user:
        #用户名
        id: admin
        #密码
        password: admin
      filter:
        create: All tasks
      #指定数据类型
      database:
        type: mysql
        schema-update: true
      #禁止自动部署resources 下面的bpmn
      auto-deployment-enabled: true
      #禁止index 跳转到Camunda 自带的管理页面，默认为true
      webapp:
        index-redirect-enabled: false


• 配置完成后直接运行，然后浏览器输入你的ip+端口号能直接进入camunda的web端，但是若依对请求地址进行了拦截，这里还要继续配置一下拦截器。

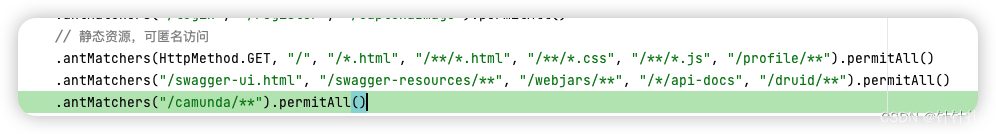

• 在SecurityConfig.java加上 .antMatchers("/camunda/**").permitAll()

• 把SysIndexController.java以下代码注释掉

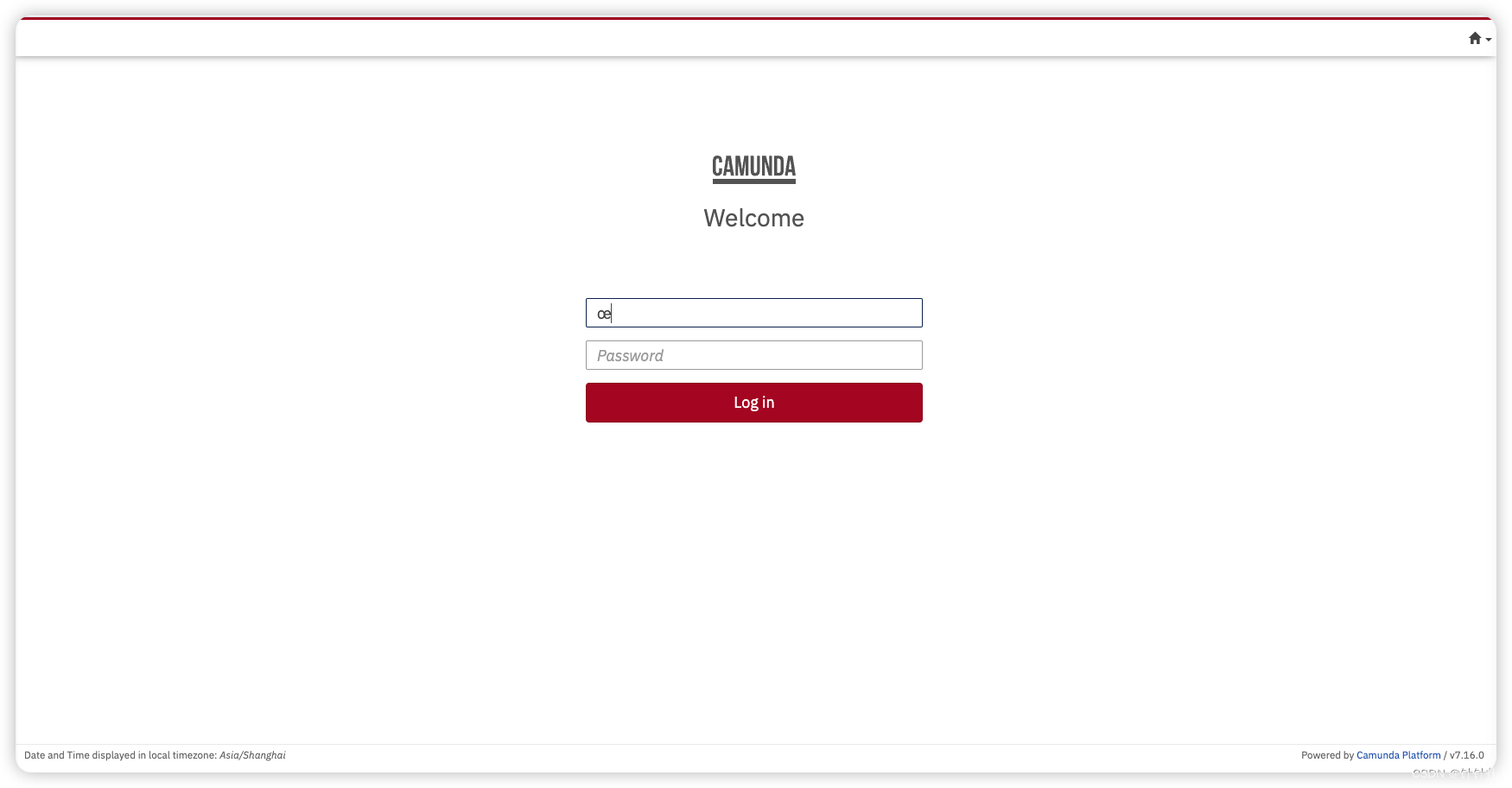

• 完成以上操作后直接ip+端口号+/camunda/app就能显示camunda Web端了 输入账号密码能成功登录

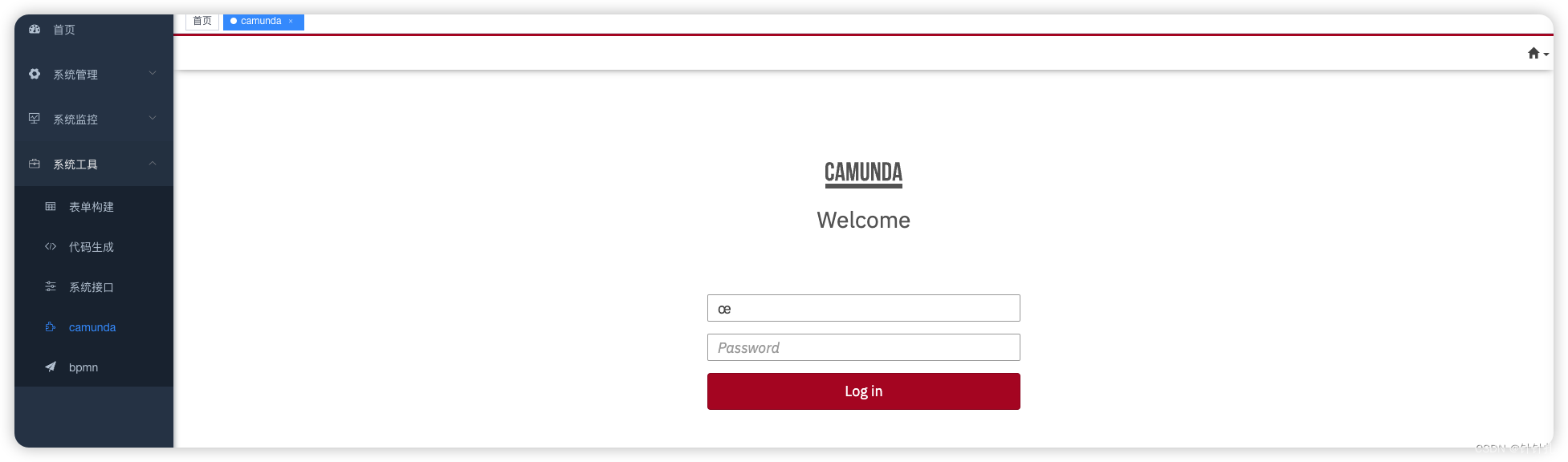

• 至此完成了后端整合camunda，但是我看若依后端目录里面放入了外链，swagger地址也放入了菜单里，所以我想把camunda直接也放进去。最终结果如下，这里就不缀叙了，详细就是在菜单里新增菜单路由等等。



3.前端整合bpmn.js

3.1 配置环境

参考：https://github.com/PL-FE/bpmn-camunda

• 首先拉包

  npm install bpmn-js@7.3.1
  npm install bpmn-js-properties-panel@0.37.2
  npm install bpmn-moddle@6.0.0
  npm install less-loader@7.3.0
  npm install codemirror@5.58.2
  npm install diagram-js-minimap@2.0.3
  npm install vue-codemirror@4.0.6


• 然后在main.js中引入相关配置

  // bpmn 流程图样式
  import 'bpmn-js/dist/assets/diagram-js.css' // 左边工具栏以及编辑节点的样式
  import 'bpmn-js/dist/assets/bpmn-font/css/bpmn.css'
  import 'bpmn-js/dist/assets/bpmn-font/css/bpmn-codes.css'
  import 'bpmn-js/dist/assets/bpmn-font/css/bpmn-embedded.css'
  import 'bpmn-js-properties-panel/dist/assets/bpmn-js-properties-panel.css' // 右边工具栏样式

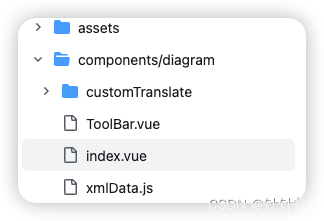

• 根据上诉参考的git项目把以下文件拷贝到你的项目里面



• 启动前端项目，应该会报一些文件找不到的错误，找到对应的代码处，然后修改路径即可。

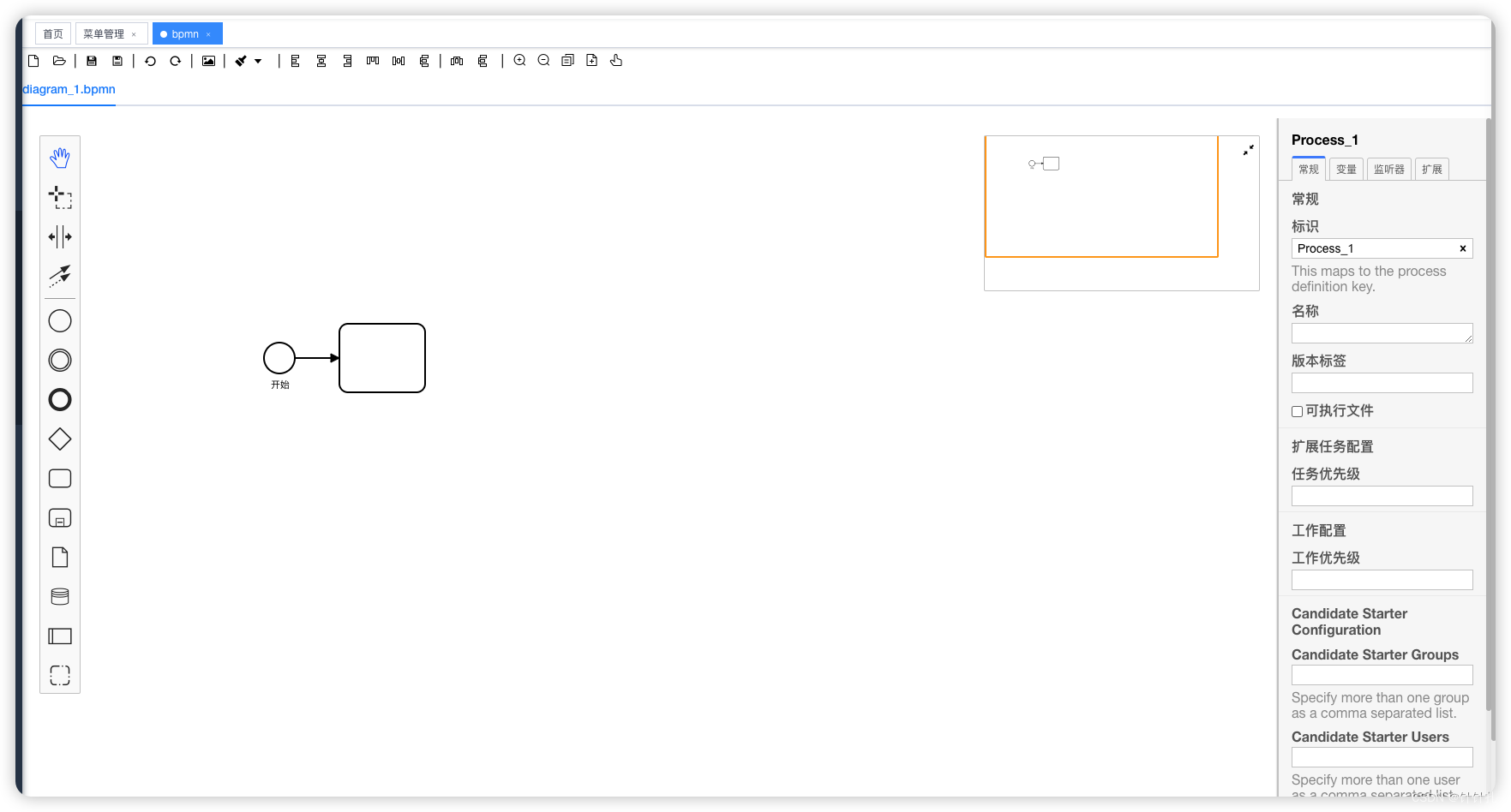

• 自此前端也布置完成了 最终效果如下

4.结语

• 以上类容讲解了springboot+vue+camunda+bpmn.js整合camunda工作流，下篇文章将会讲解利用bpmn在线建模来直接部署流程到后端中。有什么问题请指出。欢迎交流！
