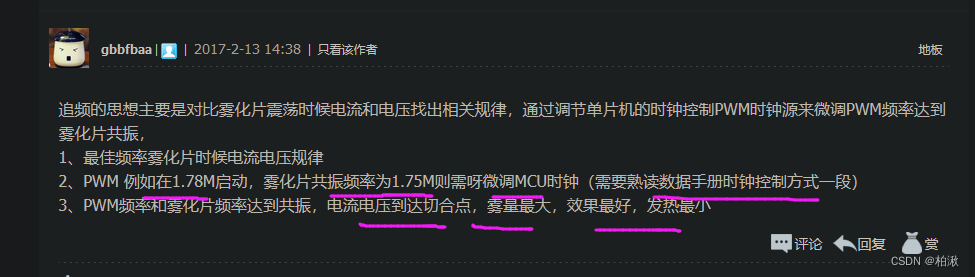

在这里插入图片描述

中微半导体高性能他激式香薰机解决方案，具有独立高精度PFG模块实现高精度自动追频，有效简化外围电路设计，提供触摸和超声震动等多种检水方式并辅以图形开发界面，快速导入量产

高频香薰机的追频算法主要目的是确保雾化器在生产过程中保持一致的功率和雾化量。以下是一些关于追频算法的要点：

追频原理：追频算法通过逐渐调整雾化驱动电路的驱动频率，从高频向低频调整，并通过电流采样电路获取目标电流值。根据这些数据，算法计算出合适的工作频率，并以此频率点进行操作，确保雾化器达到最佳工作状态[⁴⁵]。
频率调整：在某些方案中，使用专用的9-bit可调PTMOSC振荡器，通过改变FADJ[8:0]位段的值进行频率调整。输出频率为3MHz时，可以通过内部的9-bit FADJ寄存器微调振荡频率，实现高达2.7kHz的微调精度[⁴⁵]。
追频过程：追频算法通常在系统初始化后开始执行。它首先进行检水库初始化，然后根据工作模式判断是否需要执行追频。追频过程中，算法会读取I/O状态，进行功率控制，并在追频成功后关闭雾化器，同时进行电流检测[⁴⁶]。
参数调整：追频算法中可能涉及多个参数的调整，如AD_FIX_VALUE（追频点A/D值）、START_FADJ_SCAN（追频起始点）、END_FADJ_SCAN（追频结束点）、OCVP_RATIO_SELECT（OP倍率调整）等。这些参数需要根据具体的硬件线路和雾化片特性进行手动调整[⁴⁶]。
软件算法库：一些方案提供了软件算法库，其中包括电容检水、电流追频和检水校正部分。这些功能的实现依赖于硬件线路的电流回馈信号，不同的线路和雾化片会有不同的回馈信号，因此需要调整回馈的数值以适应特定的应用[⁴⁶]。
追频成功条件：追频算法的成功通常基于几个条件，例如_F_AUTO_ADJ（追频完成标志位）为1时，需要判断_OCVP_AD_OVER_FLOW（追频A/D值是否超过满刻度）和_NOT_SCAN_FIX_VALUE（追频A/D值是否追到AD_FIX_VALUE）是否为0。如果这些条件都满足，则表示追频成功[⁴⁶]。
自动追频模式：在某些方案中，存在一个自动追频模式，该模式在按键操作后启动。如果追频成功，系统将进入最大功率档位，调整ADC配置以测量电流，并准备进行功率调整[⁴⁴]。
追频与触摸检水：一些方案结合了追频和触摸检水功能，提供了一种集成的解决方案，以简化设计并提高用户体验[⁴⁸]。
追频算法的重要性：追频算法对于确保香薰机的一致性和可靠性至关重要，它可以帮助设备在不同的生产批次和使用条件下保持最佳性能。
