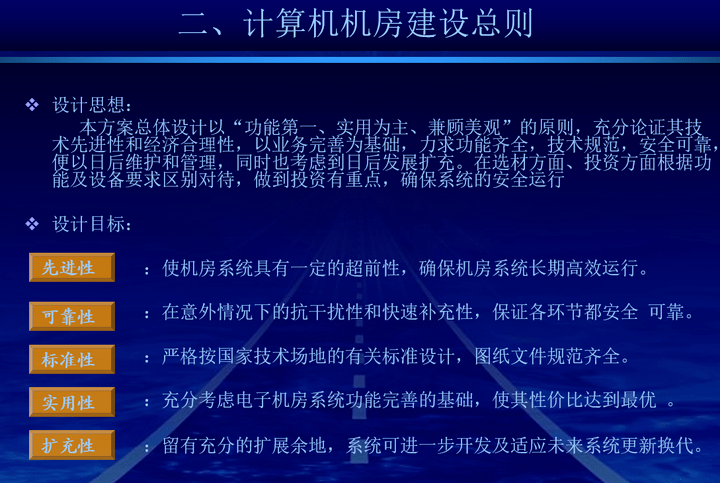

计算机机房建设总则

设计目标：

先进性：使机房系统具有一定的超前性，确保机房系统长期高效运行。

可靠性：在意外情况下的抗干扰性和快速补充性，保证各环节都安全 可靠。

标准性：严格按国家技术场地的有关标准设计，图纸文件规范齐全。

实用性：充分考虑电子机房系统功能完善的基础，使其性价比达到最优

扩充性：留有充分的扩展余地，系统可进一步开发及适应未来系统更新换代

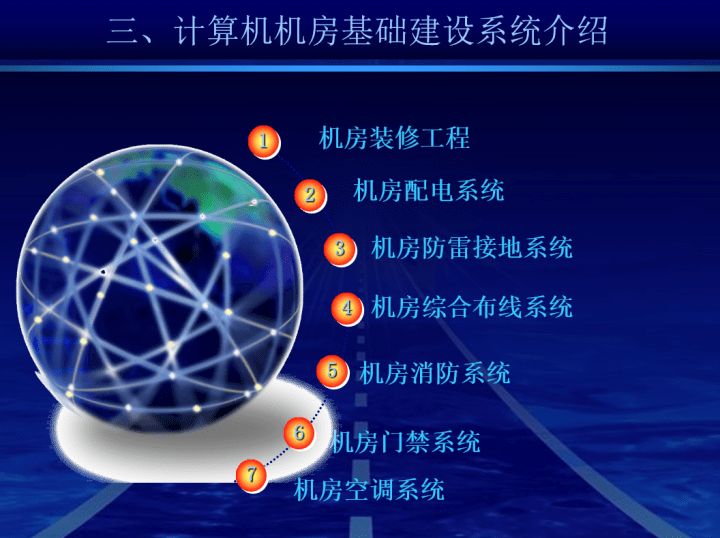

计算机机房基础建设系统介绍

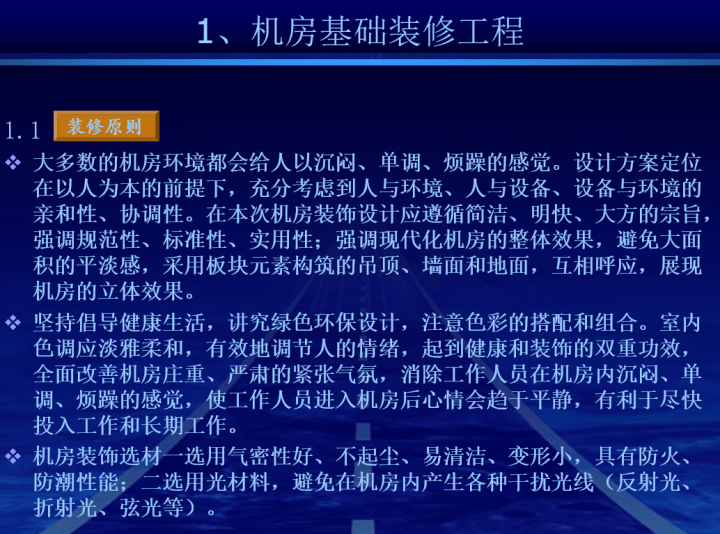

机房基础装修工程

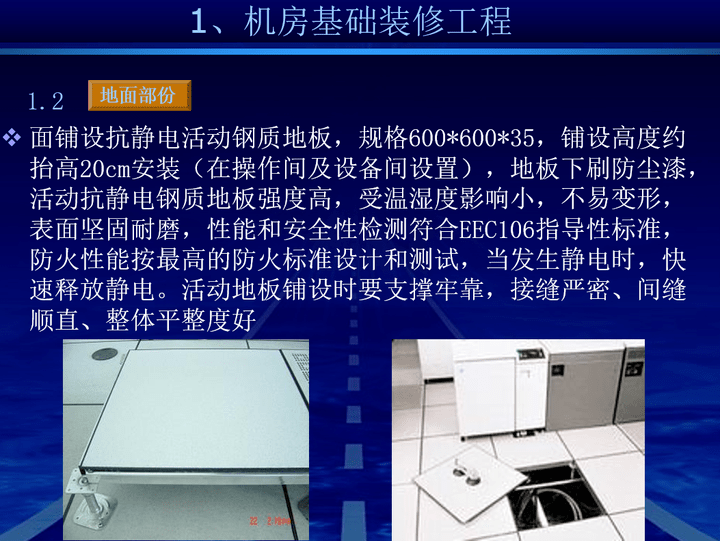

1、地面部分

面铺设抗静电活动钢质地板，规格600*600*35，铺设高度约抬高20cm安装（在操作间及设备间设置），地板下刷防尘漆，活动抗静电钢质地板强度高，受温湿度影响小，不易变形，表面坚固耐磨，性能和安全性检测符合EEC106指导性标准，防火性能按最高的防火标准设计和测试，当发生静电时，快速释放静电。活动地板铺设时要支撑牢靠，接缝严密、间缝顺直、整体平整度好

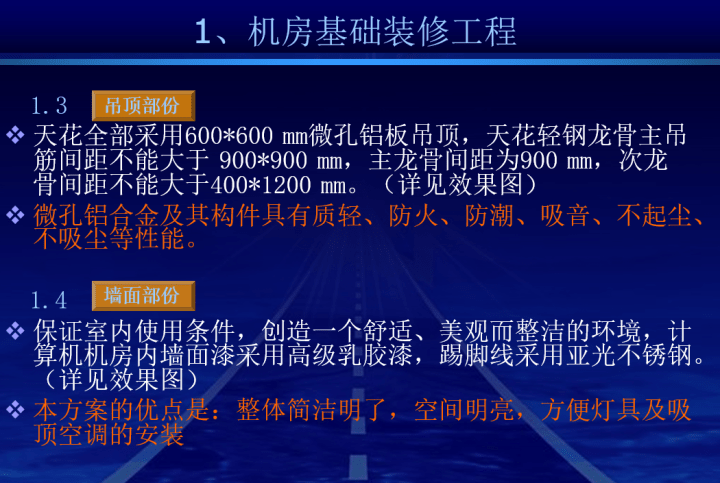

2、吊顶部分

天花全部采用600*600 mm微孔铝板吊顶，天花轻钢龙骨主吊筋间距不能大于 900*900 mm，主龙骨间距为900 mm，次龙骨间距不能大于400*1200 mm。（详见效果图）

微孔铝合金及其构件具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。

3、墙面部分

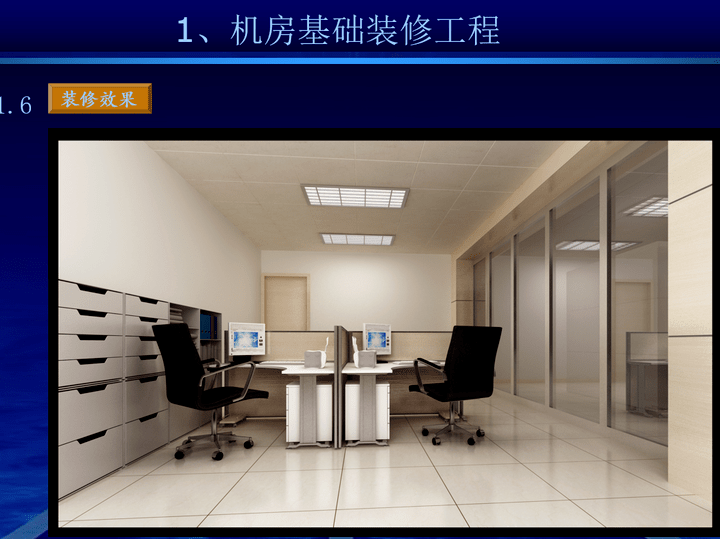

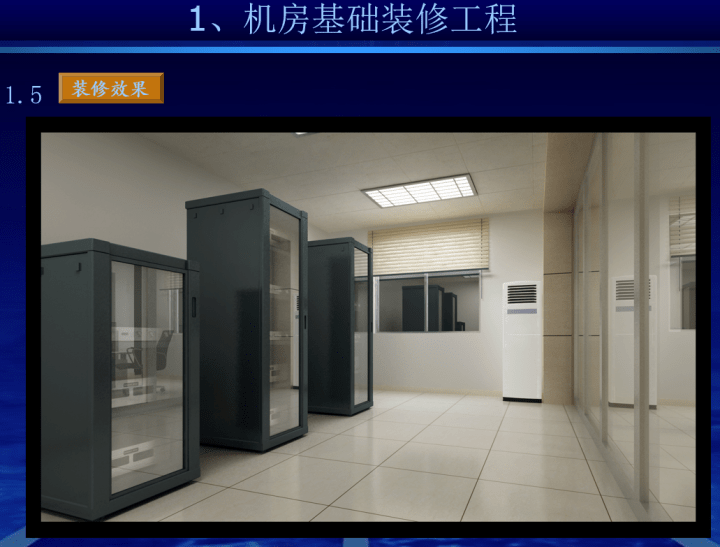

保证室内使用条件，创造一个舒适、美观而整洁的环境，计算机机房内墙面漆采用高级乳胶漆，踢脚线采用亚光不锈钢。 （详见效果图）

本方案的优点是：整体简洁明了，空间明亮，方便灯具及吸顶空调的安装

机房配电系统

1、配电概述

机房供配电系统是机房工程中的关键项目，是一个综合性供配电系统，主要突出点：保证机房设备的用电问题、保障机房设备正常运行的其它附属设备的供配电问题

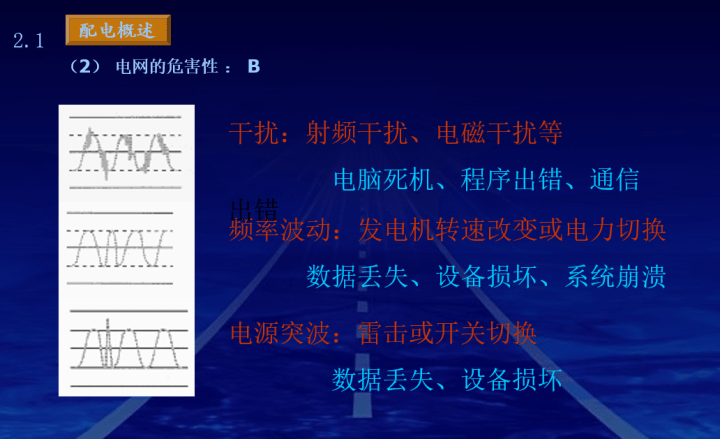

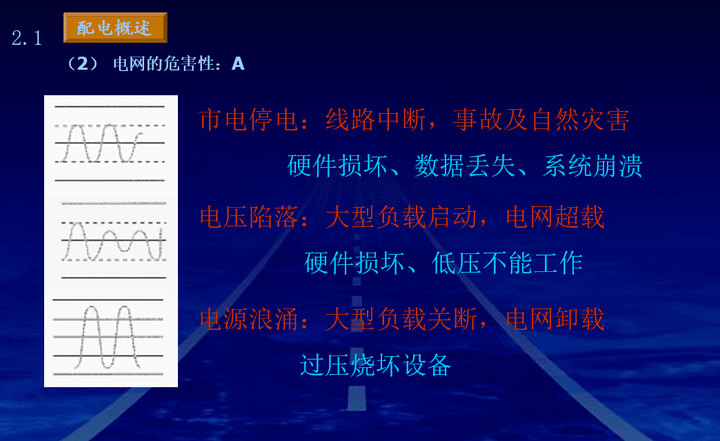

电网的危害性

市电停电：线路中断，事故及自然灾害、硬件损坏、数据丢失、系统崩溃

电压陷落：大型负载启动，电网超载、硬件损坏、低压不能工作

电源浪涌：大型负载关断，电网卸载、过压烧坏设备

干扰：射频干扰、电磁干扰等、电脑死机、程序出错、通信

频率波动：发电机转速改变或电力切换，数据丢失、设备损坏、系统崩溃

电源突波：雷击或开关切换，数据丢失、设备损坏

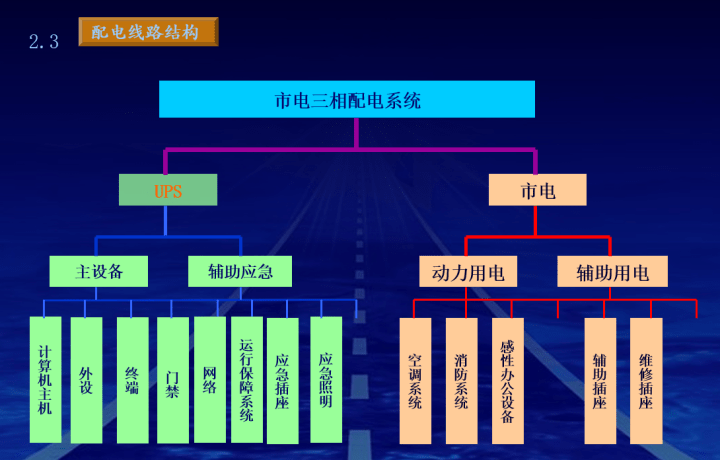

2、配电线路结构

3、UPS需求介绍

UPS是由电池、逆变器和控制电路组成的，能在有限时间里提供优质的无时间中断的交流电源

UPS作用

市电未停电：输出满足负载要求的高品质交流电、对电池充电，贮存后备能量。

电网异常（停电或超出允许范围）：利用电池能量，提供不间断的交流输出、发出声光提示。

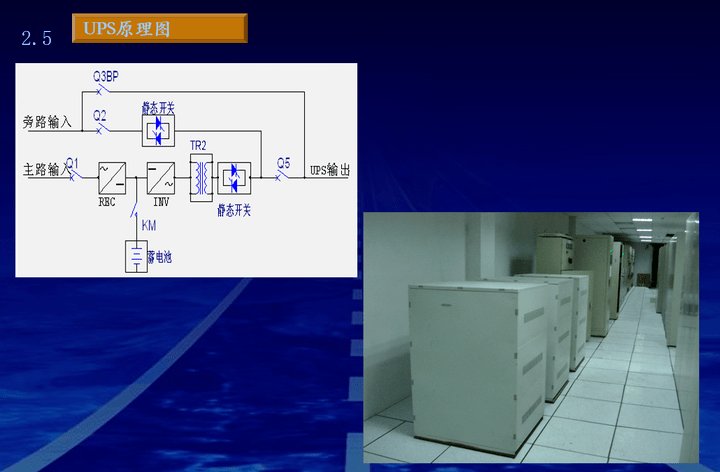

UPS原理图

机房防雷接地

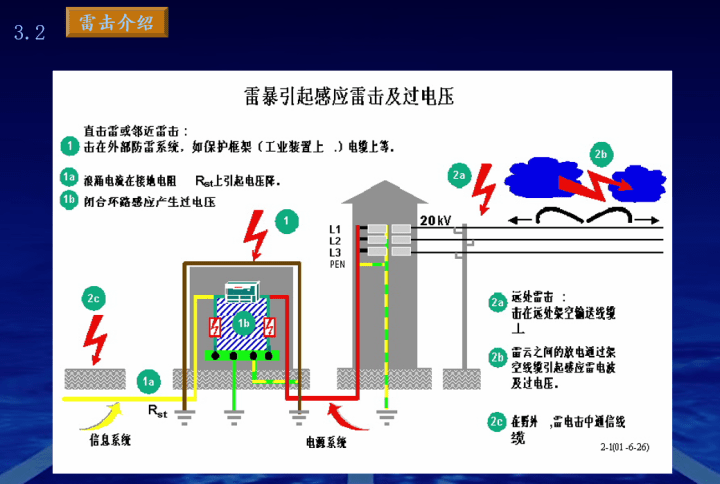

1、雷击介绍

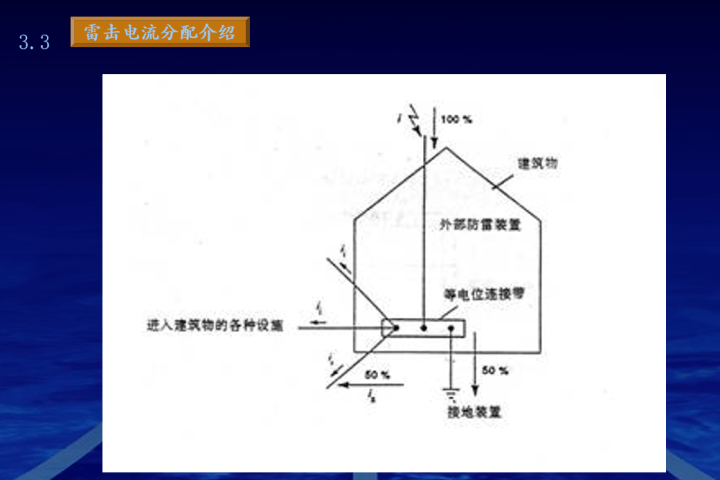

2、雷击电流分配介绍

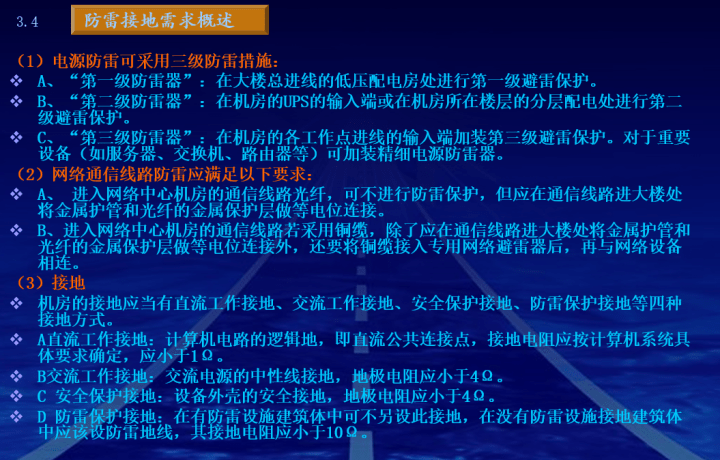

3、防雷接地需求概述

（1）电源防雷可采用三级防雷措施：

A、“第一级防雷器”：在大楼总进线的低压配电房处进行第一级避雷保护。

B、“第二级防雷器”：在机房的UPS的输入端或在机房所在楼层的分层配电处进行第二级避雷保护。

C、“第三级防雷器”：在机房的各工作点进线的输入端加装第三级避雷保护。对于重要设备（如服务器、交换机、路由器等）可加装精细电源防雷器。

（2）网络通信线路防雷应满足以下要求：

A、 进入网络中心机房的通信线路光纤，可不进行防雷保护，但应在通信线路进大楼处将金属护管和光纤的金属保护层做等电位连接。

B、进入网络中心机房的通信线路若采用铜缆，除了应在通信线路进大楼处将金属护管和光纤的金属保护层做等电位连接外，还要将铜缆接入专用网络避雷器后，再与网络设备相连。

（3）接地

机房的接地应当有直流工作接地、交流工作接地、安全保护接地、防雷保护接地等四种接地方式。

A、直流工作接地：计算机电路的逻辑地，即直流公共连接点，接地电阻应按计算机系统具体要求确定，应小于1Ω。

B、交流工作接地：交流电源的中性线接地，地极电阻应小于4Ω。

C、安全保护接地：设备外壳的安全接地，地极电阻应小于4Ω。

D、防雷保护接地：在有防雷设施建筑体中可不另设此接地，在没有防雷设施接地建筑体中应该设防雷地线，其接地电阻应小于10Ω。

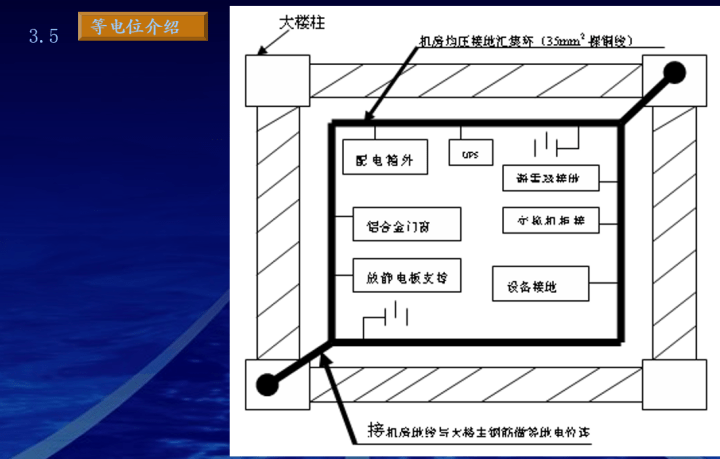

4、等电位介绍

机房综合布线

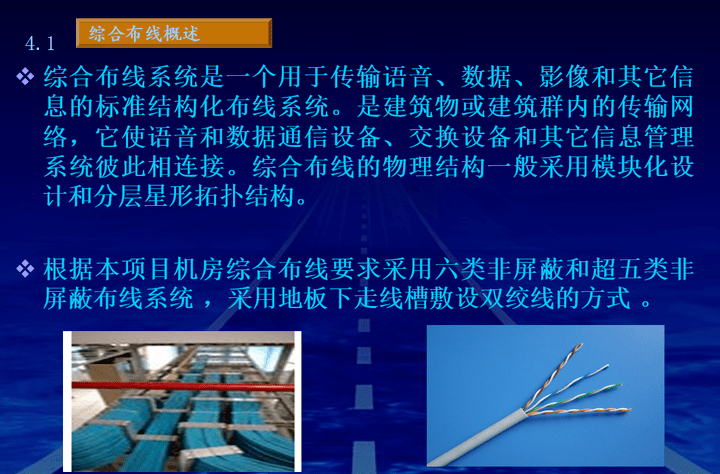

综合布线概述

综合布线系统是一个用于传输语音、数据、影像和其它信息的标准结构化布线系统。是建筑物或建筑群内的传输网络，它使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。综合布线的物理结构一般采用模块化设计和分层星形拓扑结构。

机房消防

机房气体灭火介绍

无管网（柜式）七氟丙烷气体灭火系统，是轻便可移动式自动探测火灾、自动报警、自动灭火的现代化消防设备，其灭火效能高，灭火速度快、毒性低、对设备无污损，灭火装置性能优良，其控制部分可与消防控制中心相衔接。

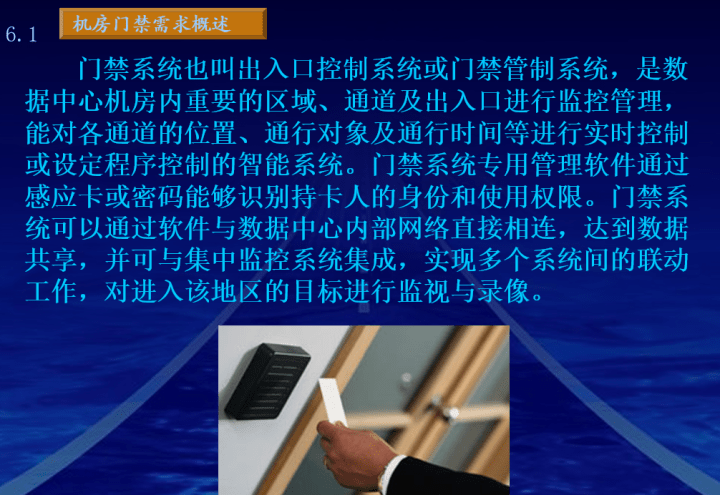

机房门禁系统

门禁系统也叫出入口控制系统或门禁管制系统，是数据中心机房内重要的区域、通道及出入口进行监控管理，能对各通道的位置、通行对象及通行时间等进行实时控制或设定程序控制的智能系统。门禁系统专用管理软件通过感应卡或密码能够识别持卡人的身份和使用权限。门禁系统可以通过软件与数据中心内部网络直接相连，达到数据共享，并可与集中监控系统集成，实现多个系统间的联动工作，对进入该地区的目标进行监视与录像。

机房空调系统

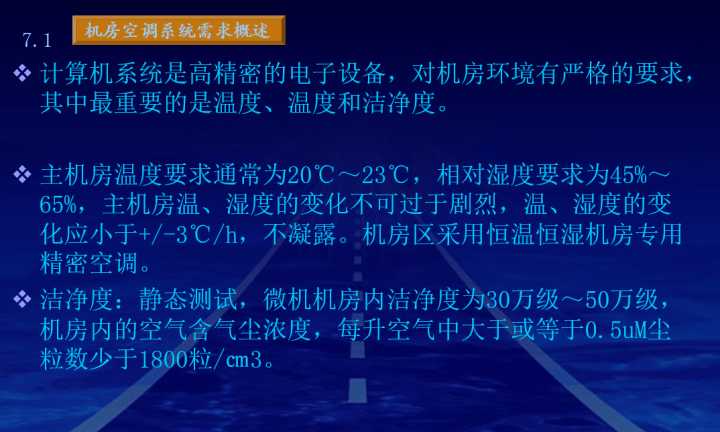

计算机系统是高精密的电子设备，对机房环境有严格的要求，其中最重要的是温度、温度和洁净度。

信息安全运行保障集中管理系统介绍

系统介绍

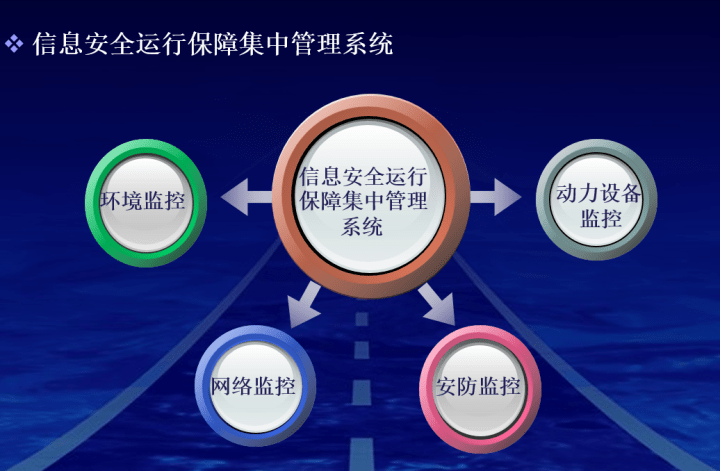

1、系统组成

信息安全运行保障集中管理系统

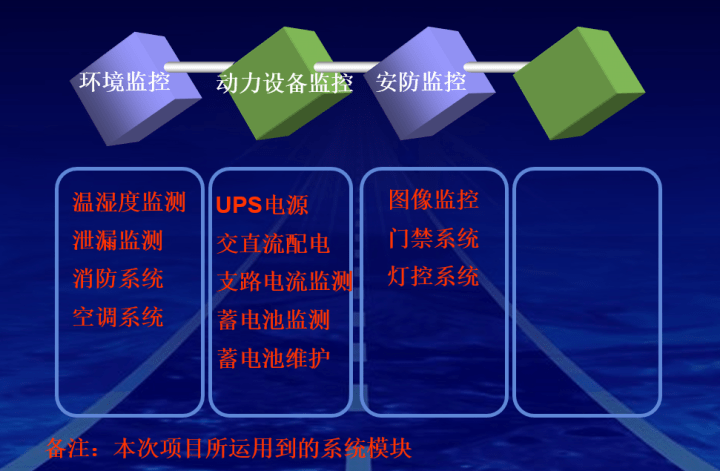

2、各功监测模块的功能

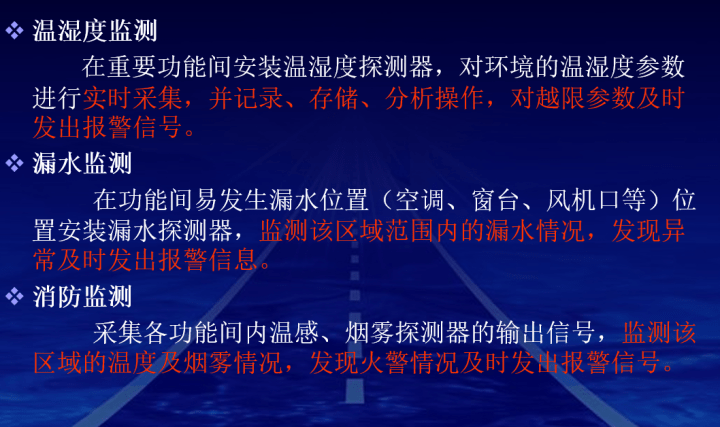

环境监控模块

温湿度监测、漏水监测、消防监测

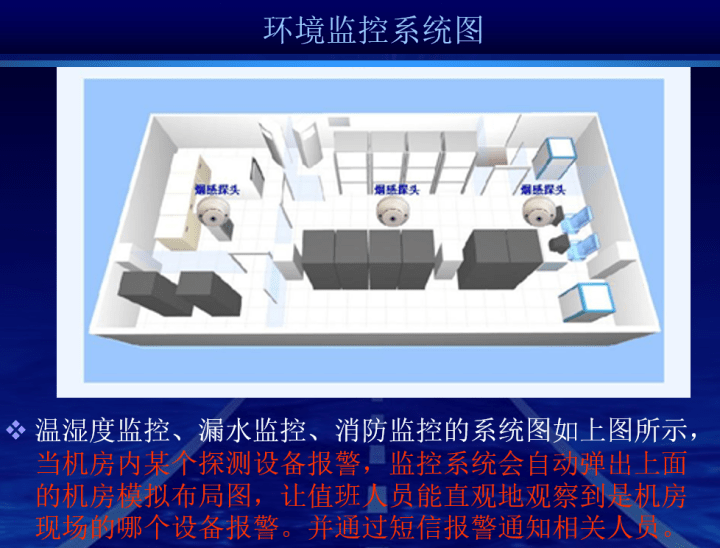

环境监控系统图

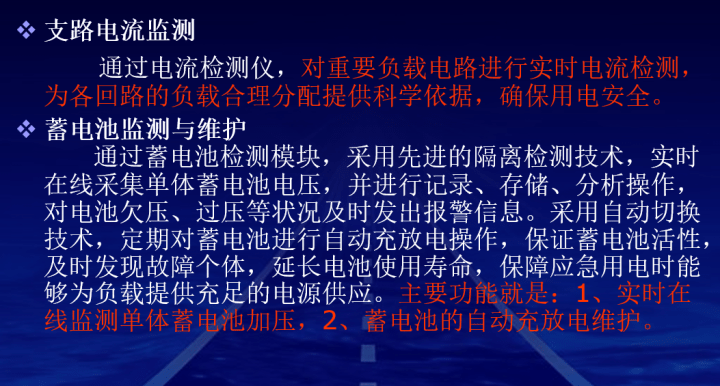

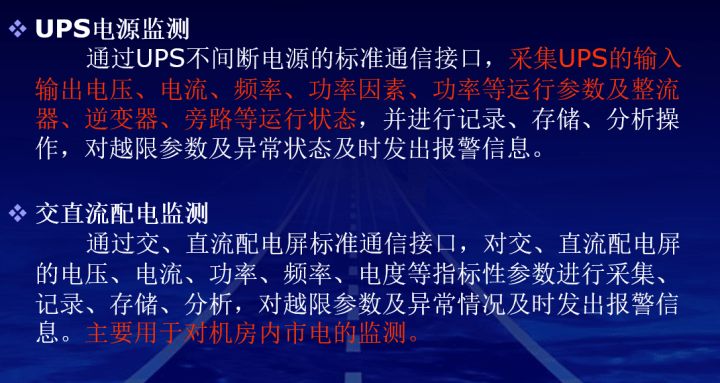

动力设备监控

系统特点

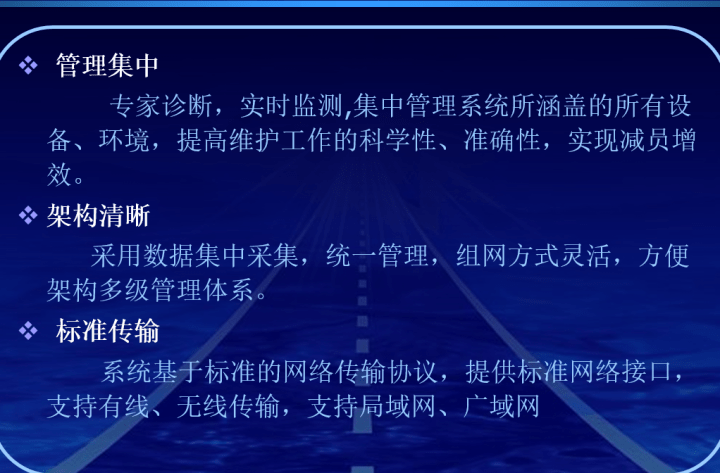

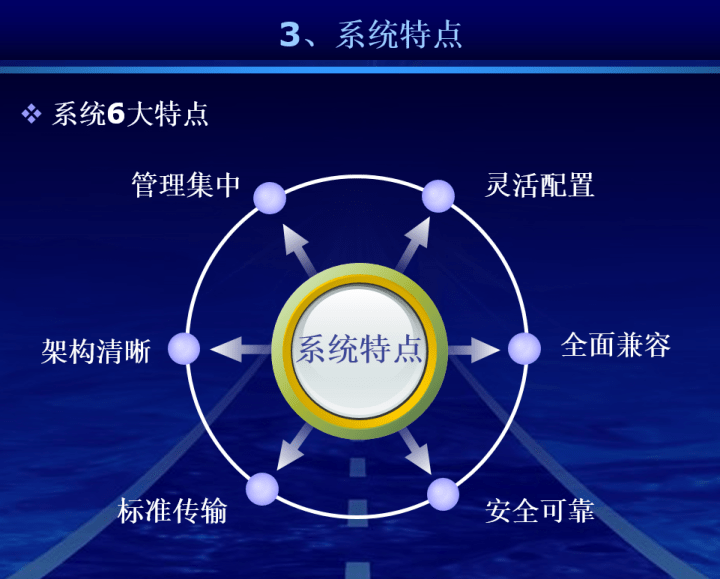

系统6大特点

管理集中、灵活配置、架构清晰、全面兼容、标准传输、安全可靠

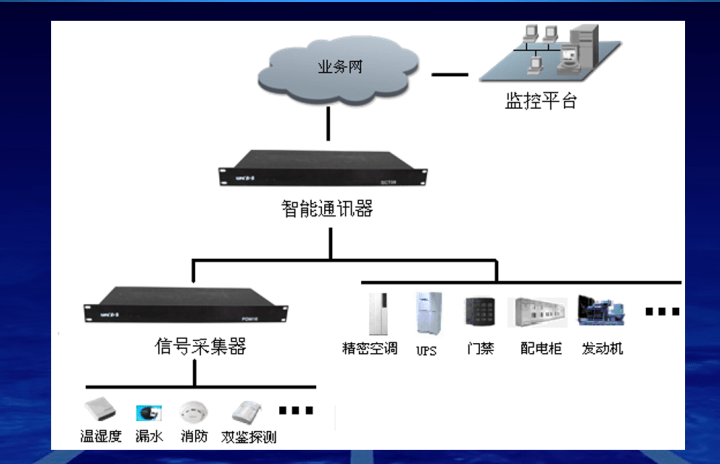

单机房监控系统的架构
