案例一 跨交换机实现VLAN

案例一 跨交换机实现VLAN

【实现功能】

通过划分VLAN 来实现交换机的端口隔离，然后使在同一个VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机不能进行相互通信。

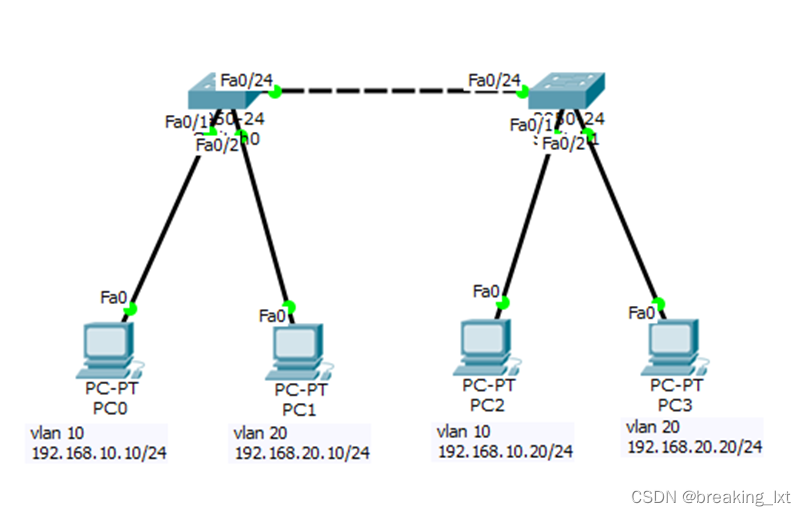

【实验拓扑】

【实现步骤】

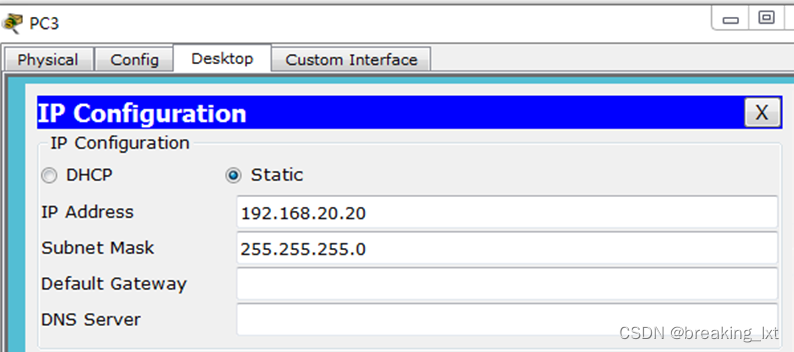

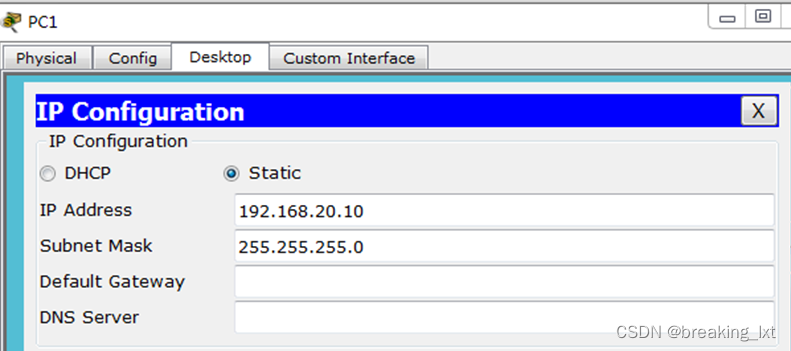

步骤1 给PC设置对应的ip地址。

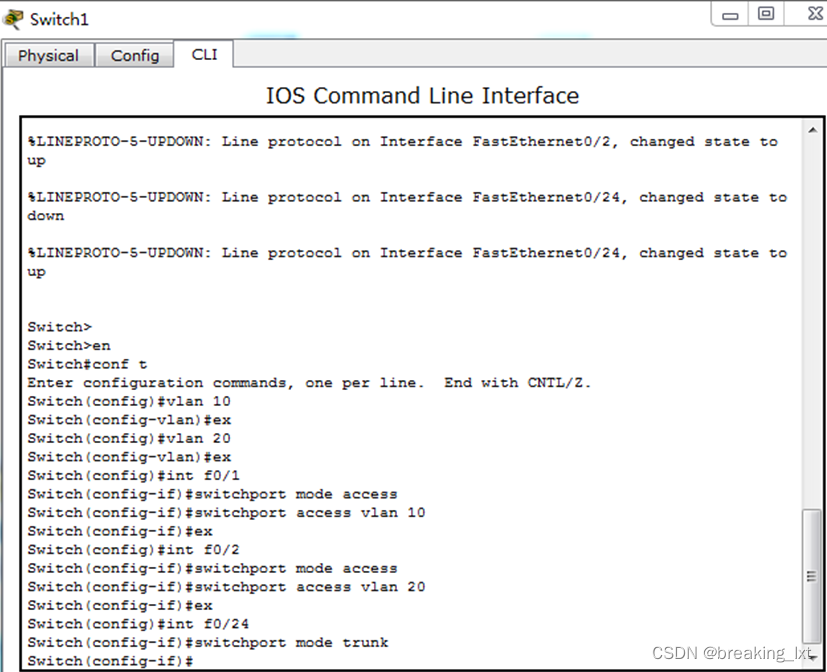

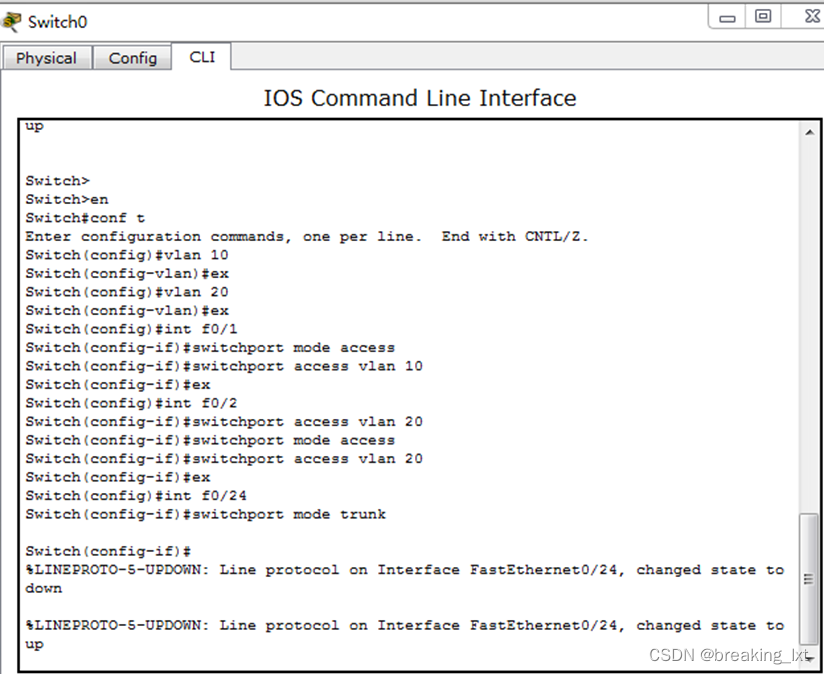

步骤2 在交换机switch0和switch1上创建vlan10和vlan20，并将f0/1端口划分到vlan10中,将f0/2端口分到vlan20中。再把交换机switch0与交换机switch1相连的端口定义为Tag vlan 模式。

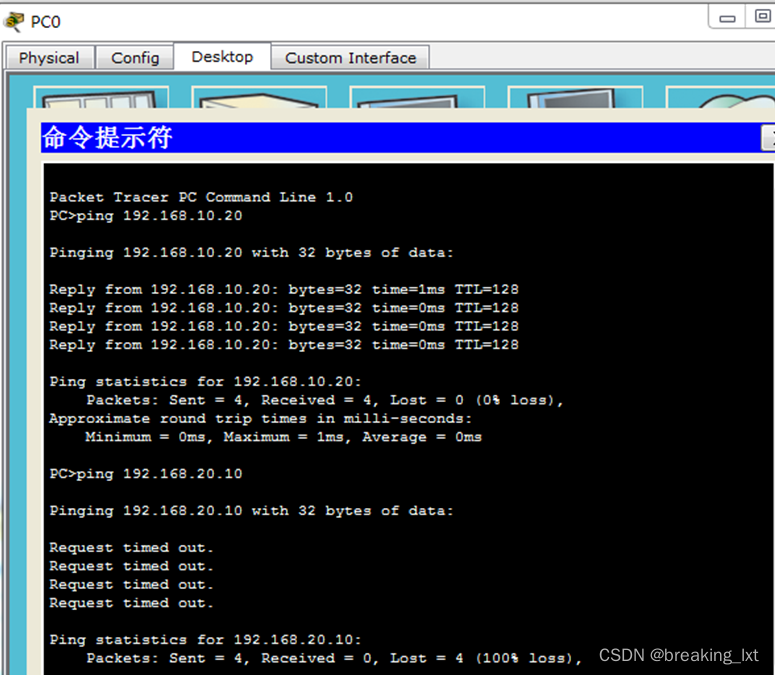

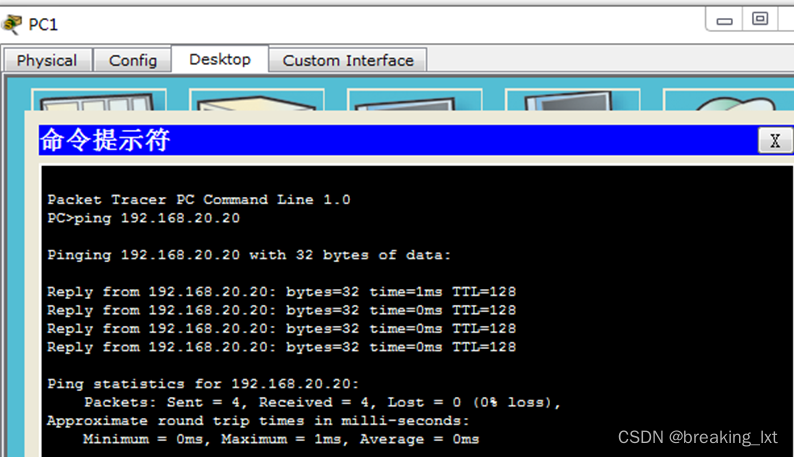

步骤3 验证pc0与pc2能相互通信，pc1与pc3能相互通信，但pc0和pc1不能互相通信，pc2和pc3不能互相通信。

【注意事项】

1. 两台交换机之间的端口应该设置为tag vlan的传输。
2. Trunk接口在默认情况下支持所有vlan的传输。
