学习PIC心得体会（MPLAB）----如何使用PWM

打开MCC,在Device Resources一栏找到你要使用的PWM点击加号添加

使用PWM的前提是你的系统时钟必须配置正确，否则会影响定时器的频率

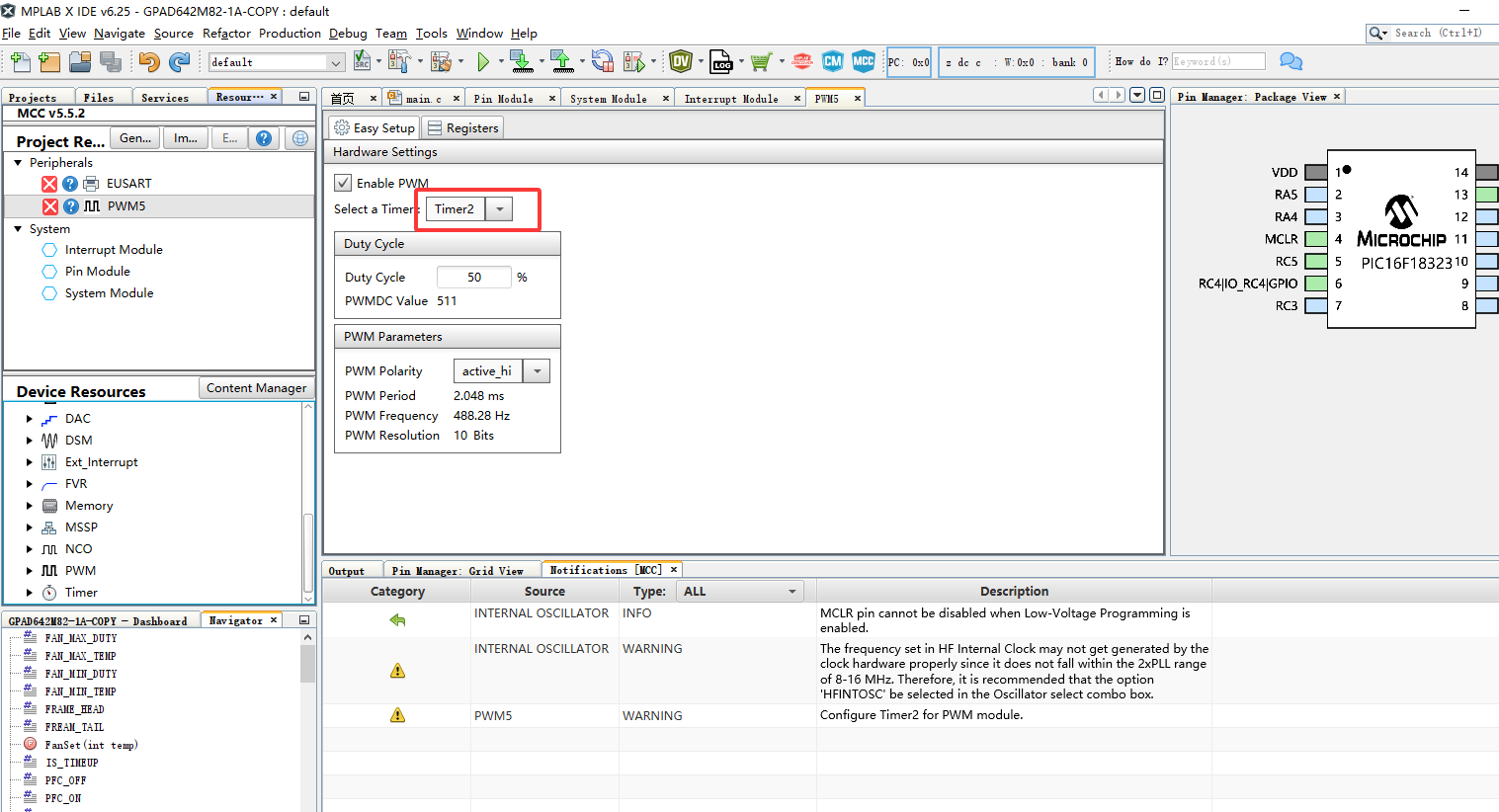

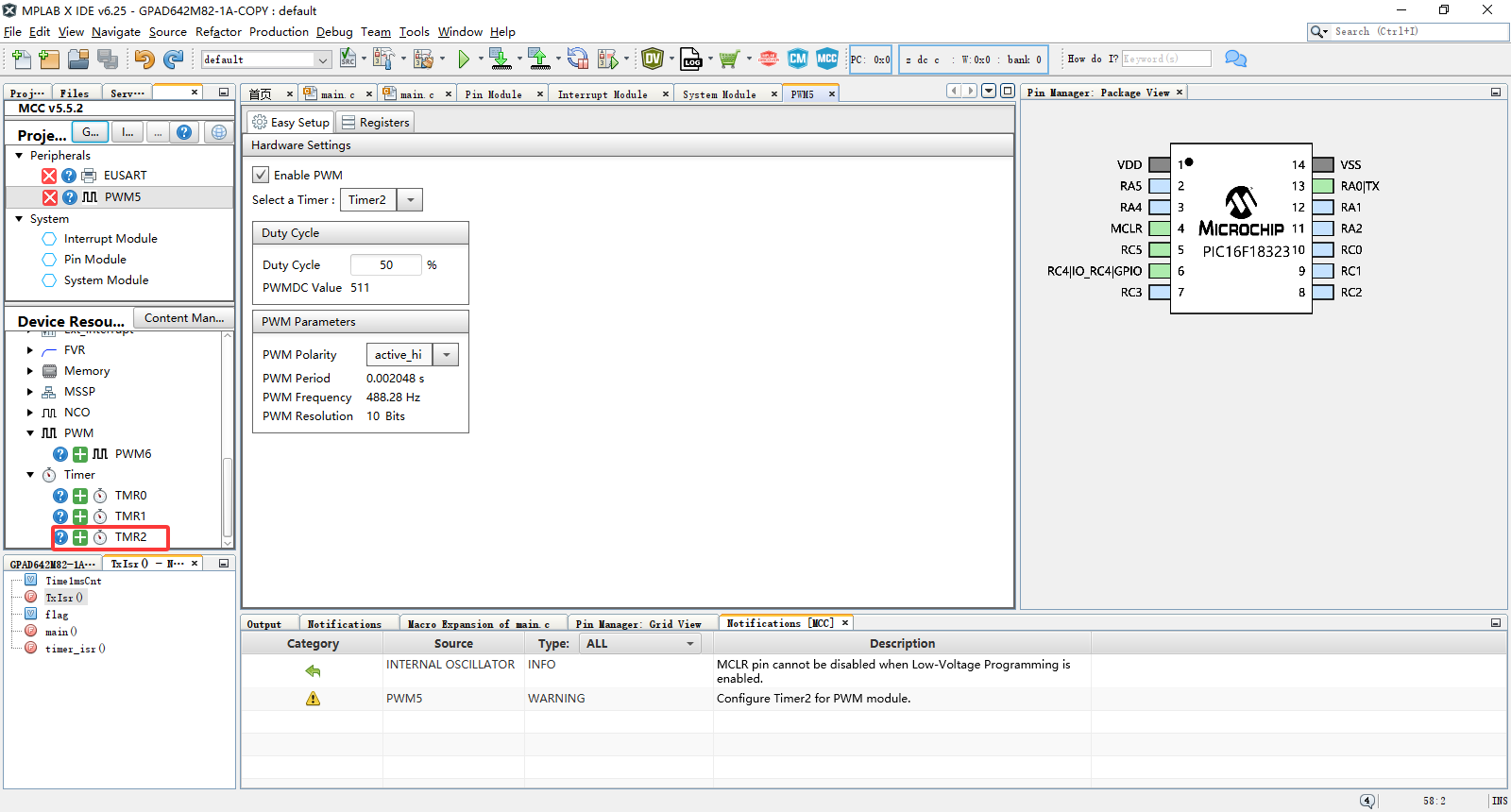

选择Peripherals里的PWM模块选择PWM时钟源，例如我选Timer2 为PWM时钟源

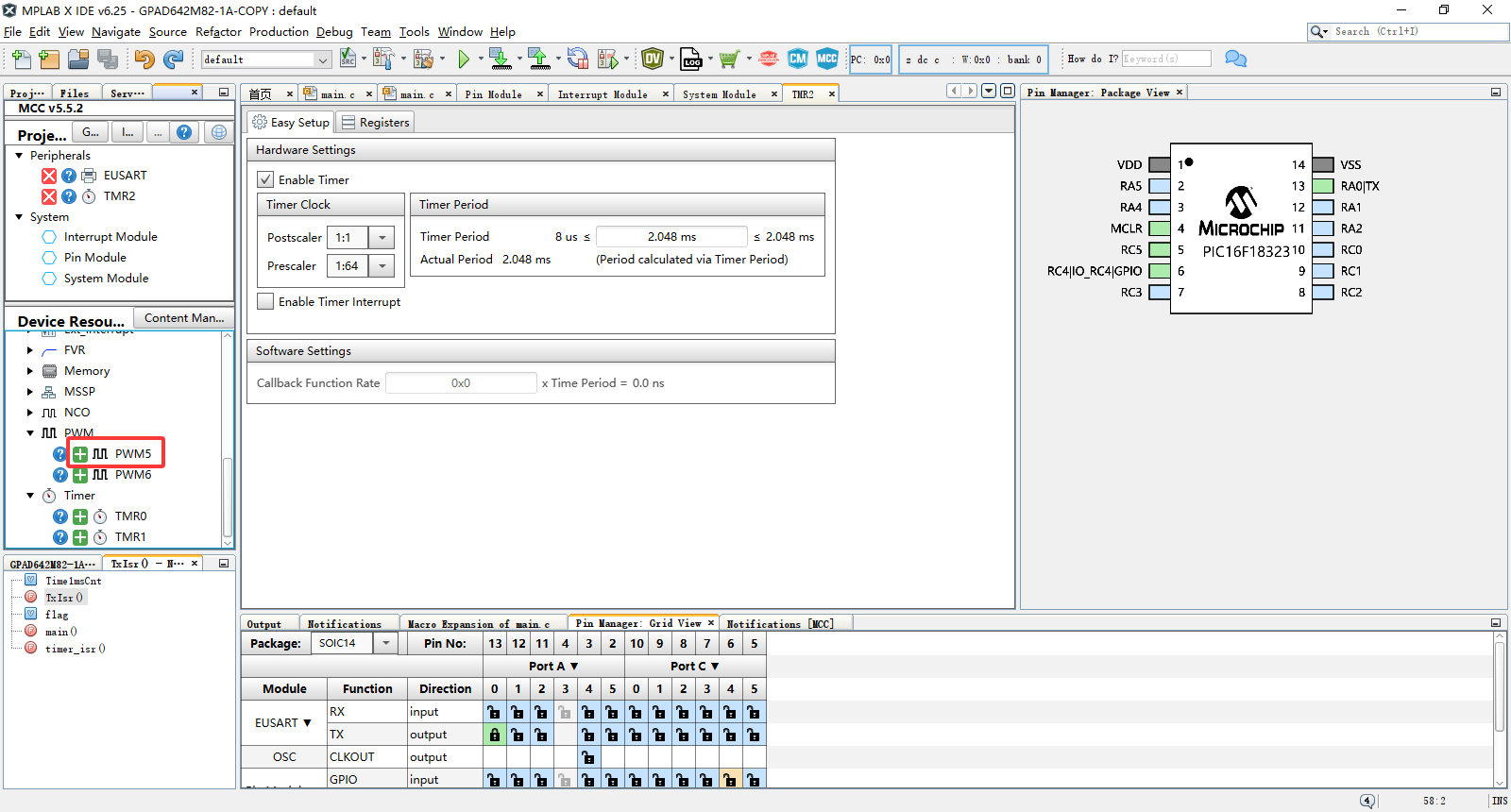

 在Device Resources一栏找到你要使用的定时器点击加号添加

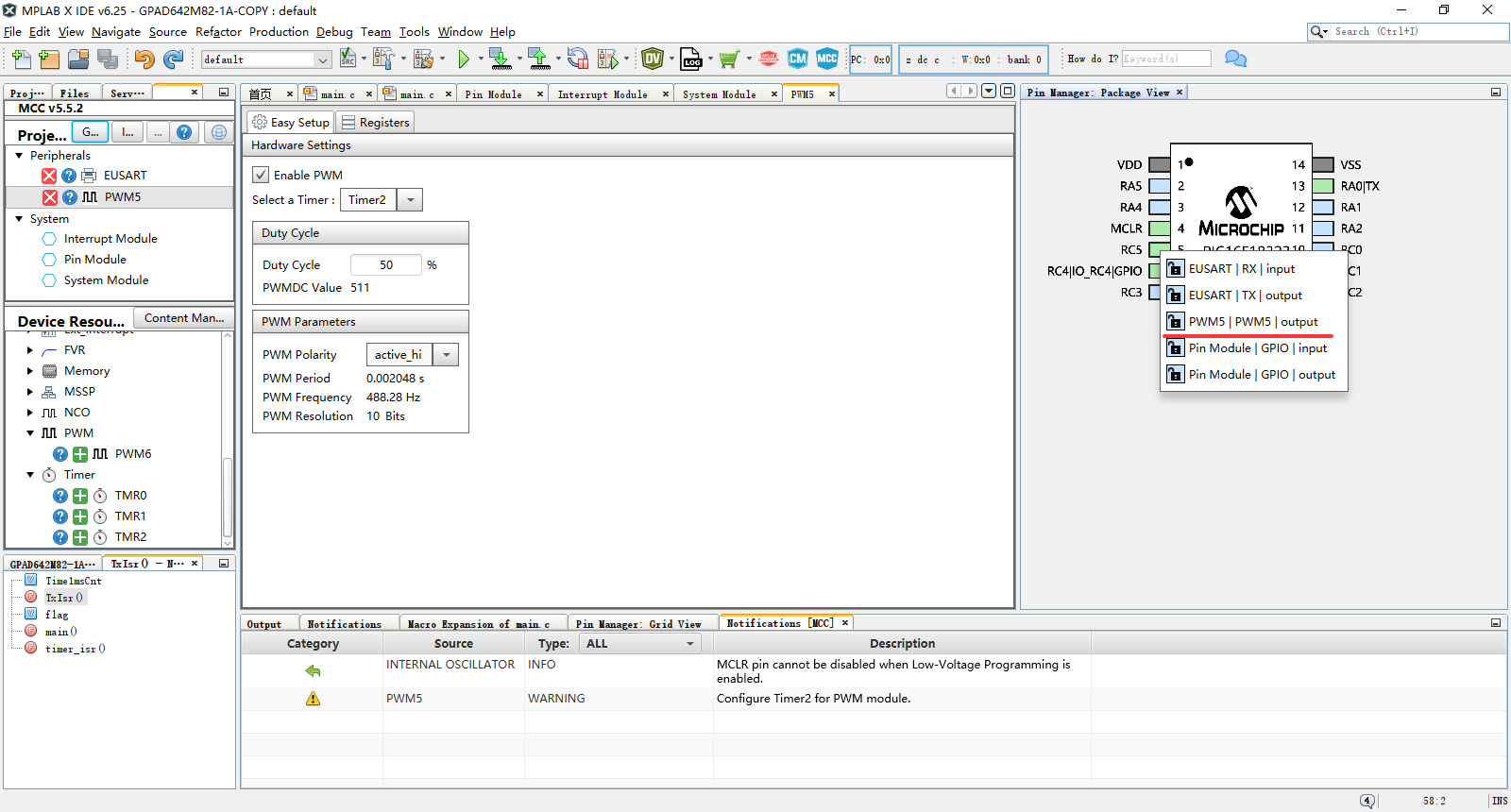

 在芯片界面右键PWM的输出引脚C5，选择PWM/OUT模式

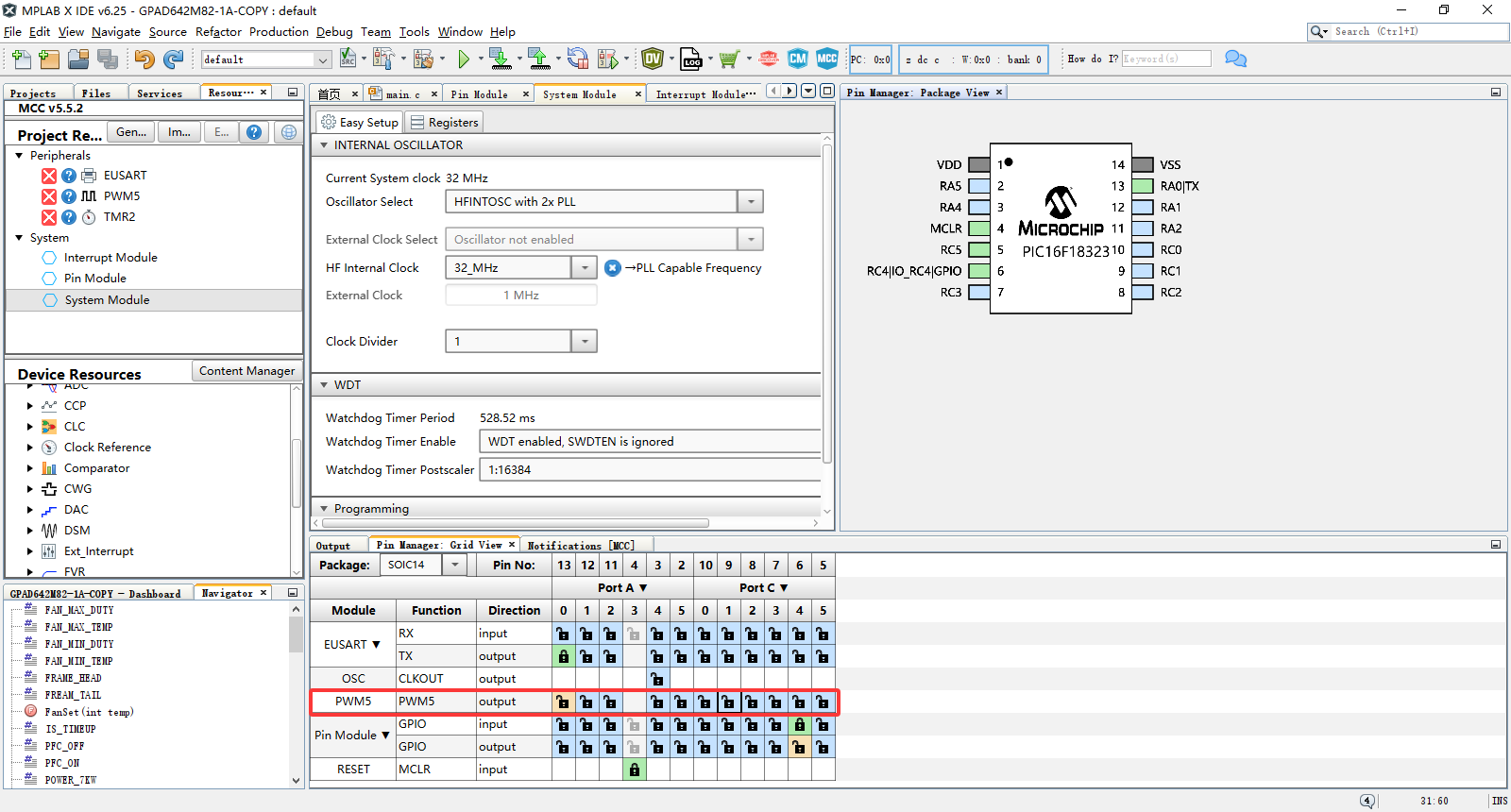

或者在芯片引脚设置表中设置

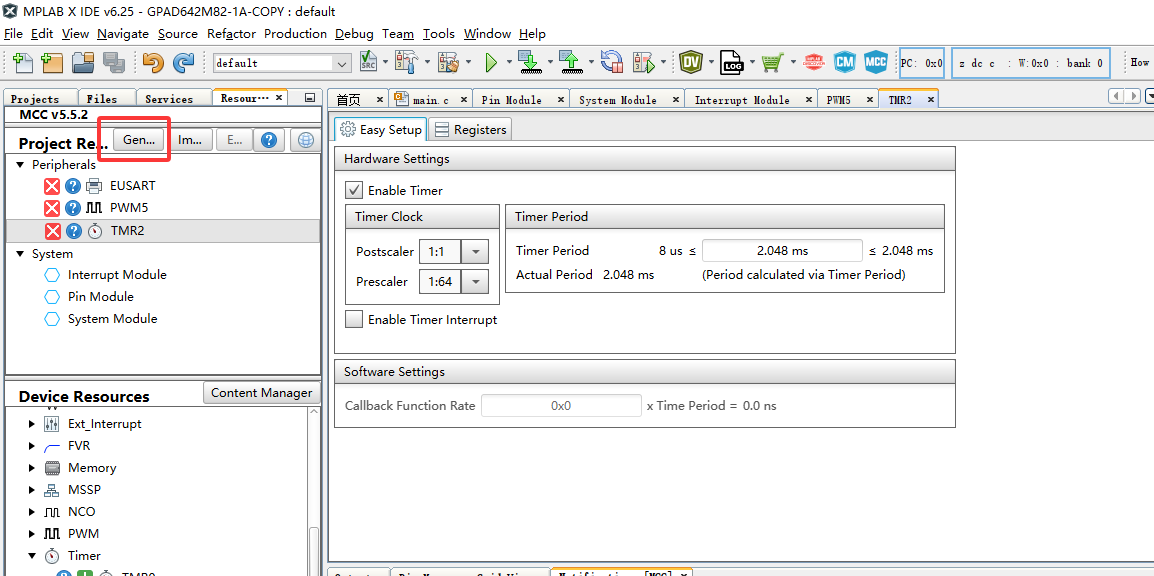

 点击生成，MCC配置完成

设置占空比，首先要搞清占空比和比较值的关系，由下图可知：50%的占空比对应的比较值为511.

 那么粗略的计算得          比较值 = 占空比 X 10.22

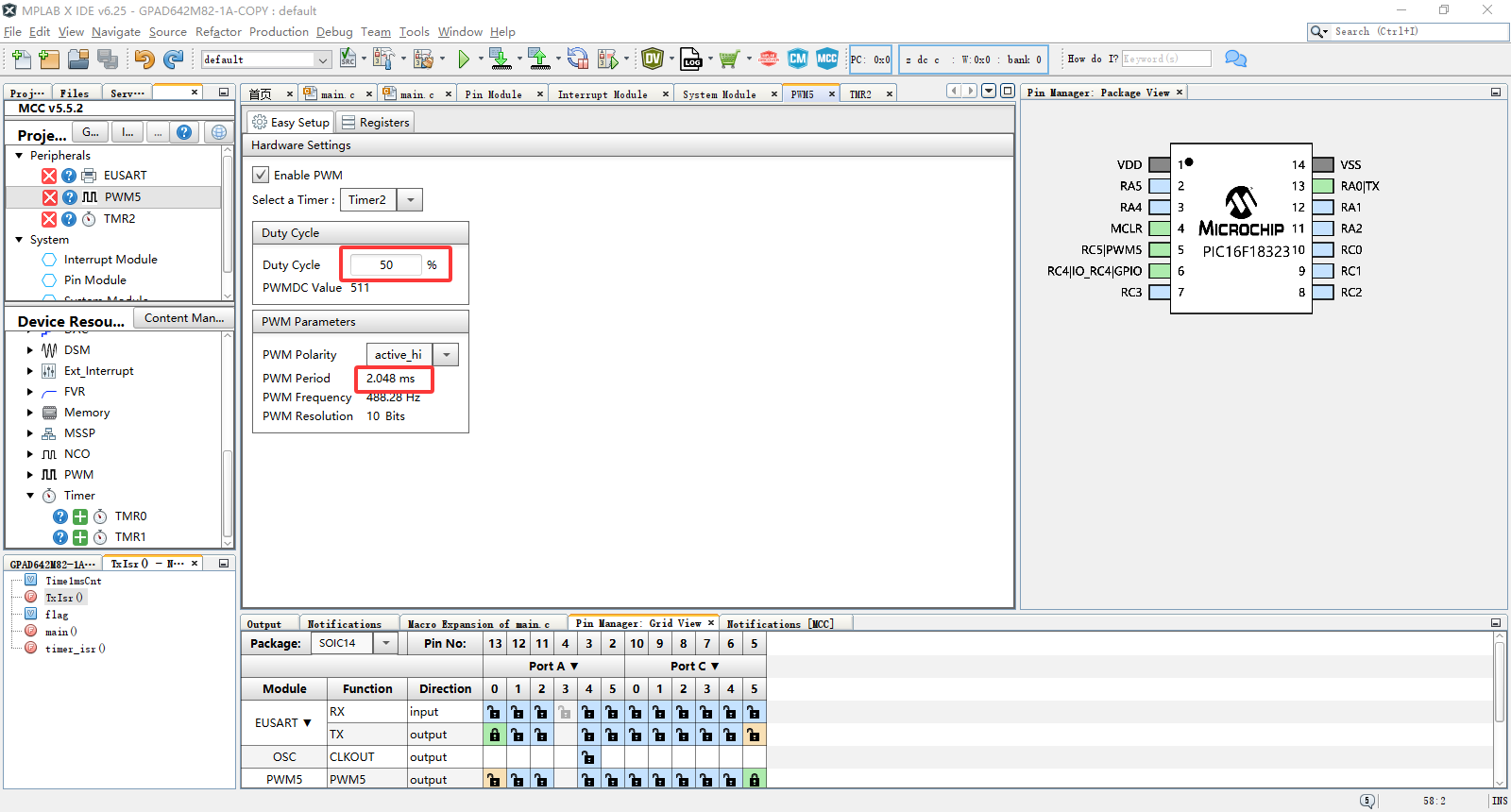

50%是初始占空比，2ms是周期

最后，在代码中调用下面函数即可输出PWM

PWM5_LoadDutyValue(100);//100是比较值，通过改变比较值改变占空比

 C5引脚接示波器查看现象

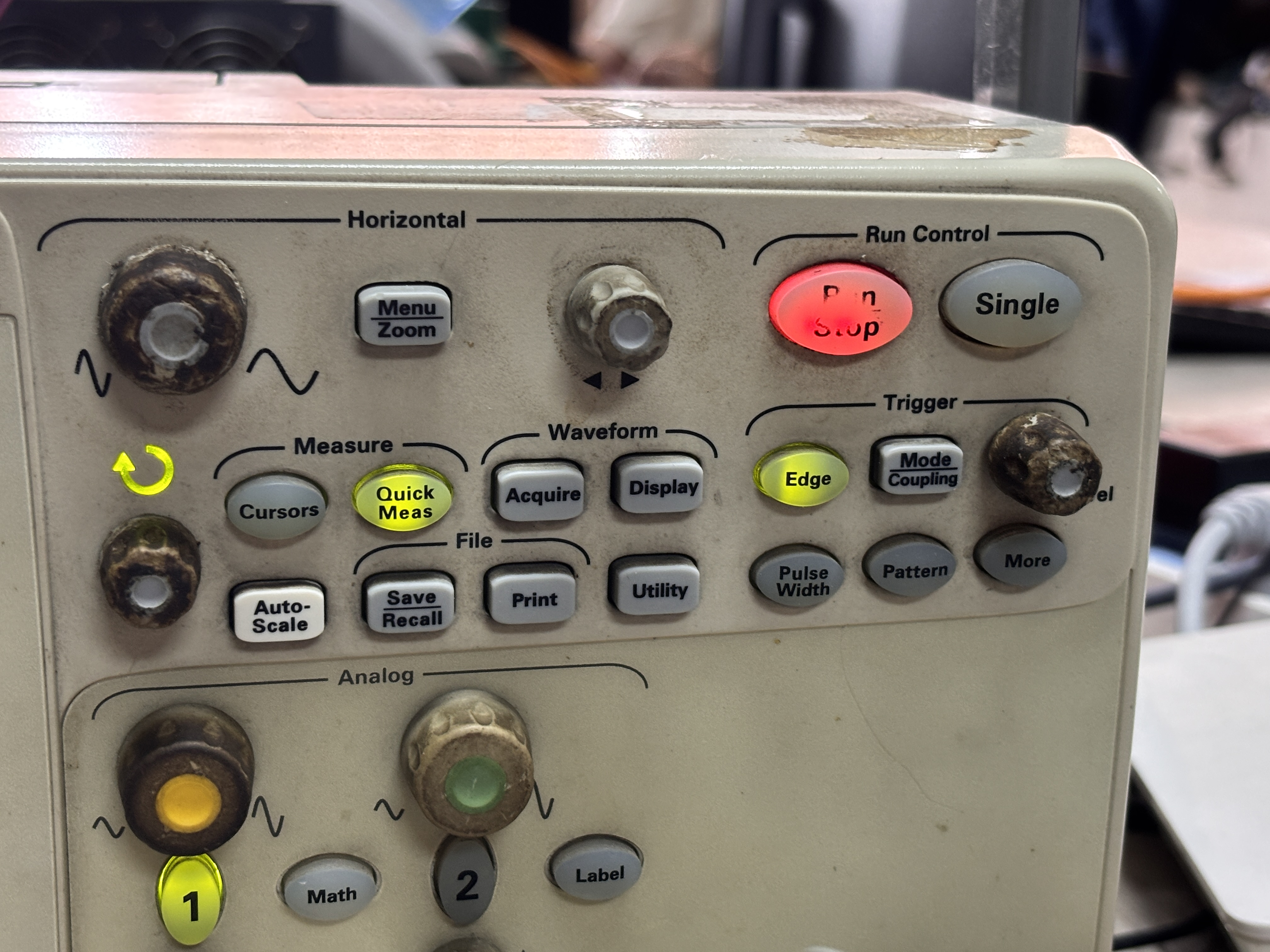

在以有波形形出现后找到Run Control栏按下Run/Stop（红色按键）（已包浆）键暂停波形

接着找到Measure栏，Cursors是手动标定测量频率，Quick Meas是快速标定测量频率

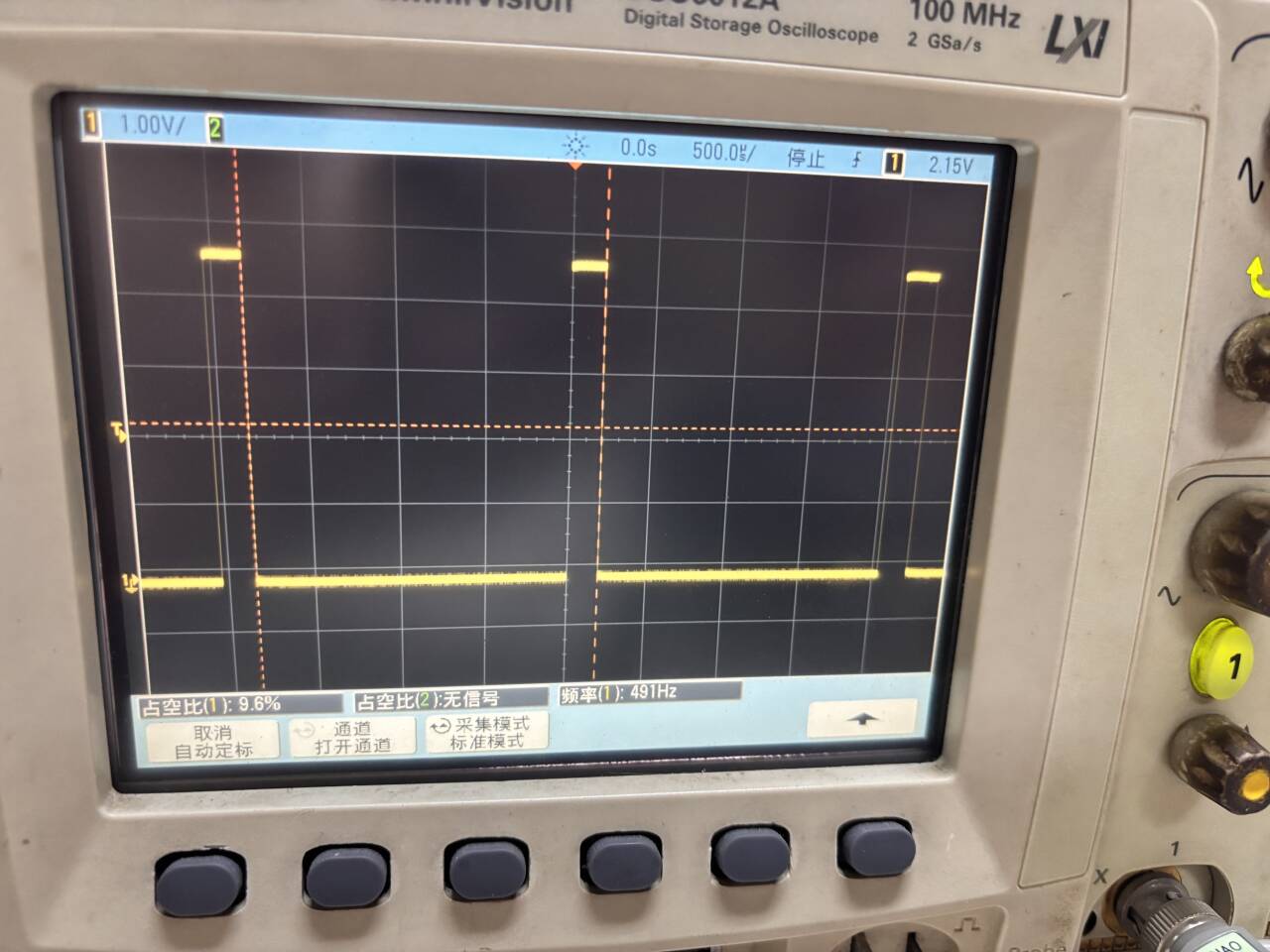

  最终现象，输出491Hz(接近2ms)PWM，占空比为9.6%接近10%
