单线复用的家庭组网

前言

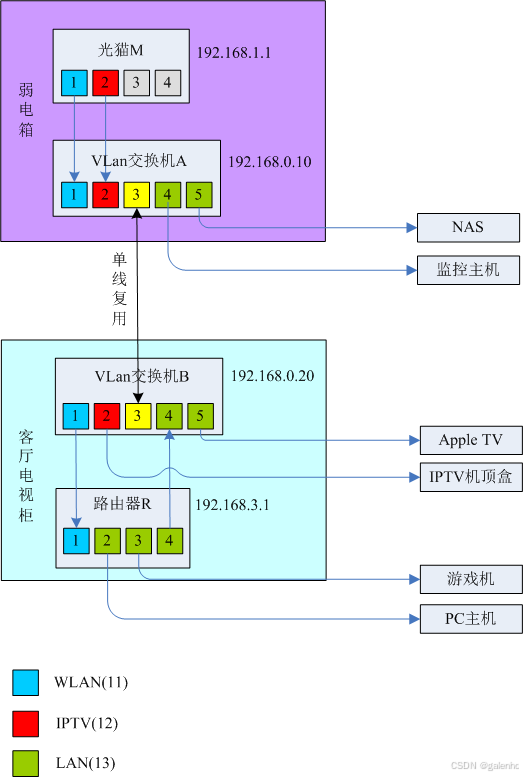

由于最近想搭建NAS网络，所以对原来的家庭组网方案进行了修改，原来我的弱电箱是在玄关处，wifi路由器是打算放在客厅(这样wifi信号覆盖会好一点)，那么问题来了，原来装修房子的时候只有一条网线通到客厅，也就是这条网线不仅要做IPTV，宽带上网，还要回程给NAS和监控用。查了很多方案，最后确定用两个VLAN交换来完成搭建，因为成本最低，也稳定，大概花了160元。下面是我是预想图。

一、先把光猫设置为桥接模式

1. 获得超级管理员密码

(1) 可以向运营商的师傅获取
(2) 个人折腾 可以见 获取电信光猫天翼网关 3.0超级管理员密码，桥接模式，让网速飞起来

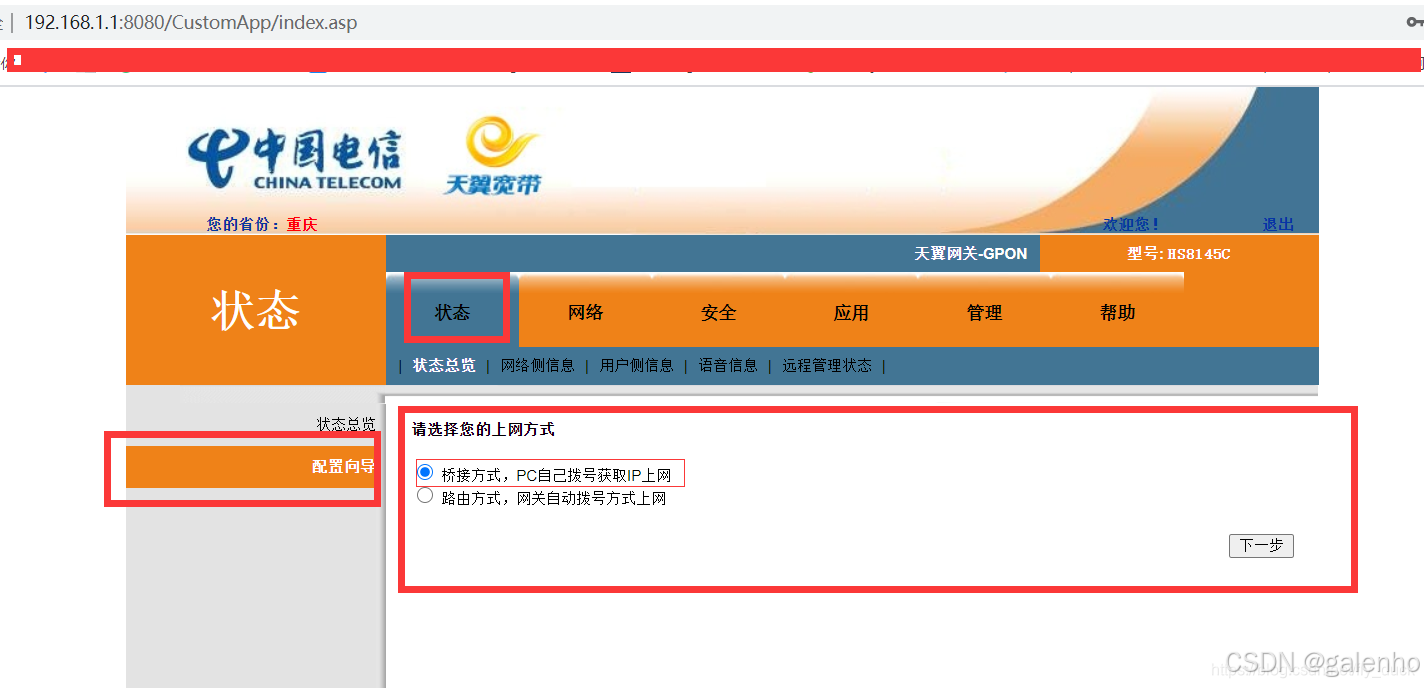

2. 设置网络为桥接模式

二、设置VLAN交换机

我购买的是两个 水星SG105 Pro网管交换机, 当然你也可以购买一个水星SG108 Pro网管交换机 + 一个 水星SG105 Pro网管交换机，这样网口会更多一点，具体根据你的需求来

先把电脑IP设置为固定IP, 192.168.0.100, 然后在浏览器中输入 192.168.0.1进行VLAN交换机的设置界面(默认用户名和密码都是admin)。

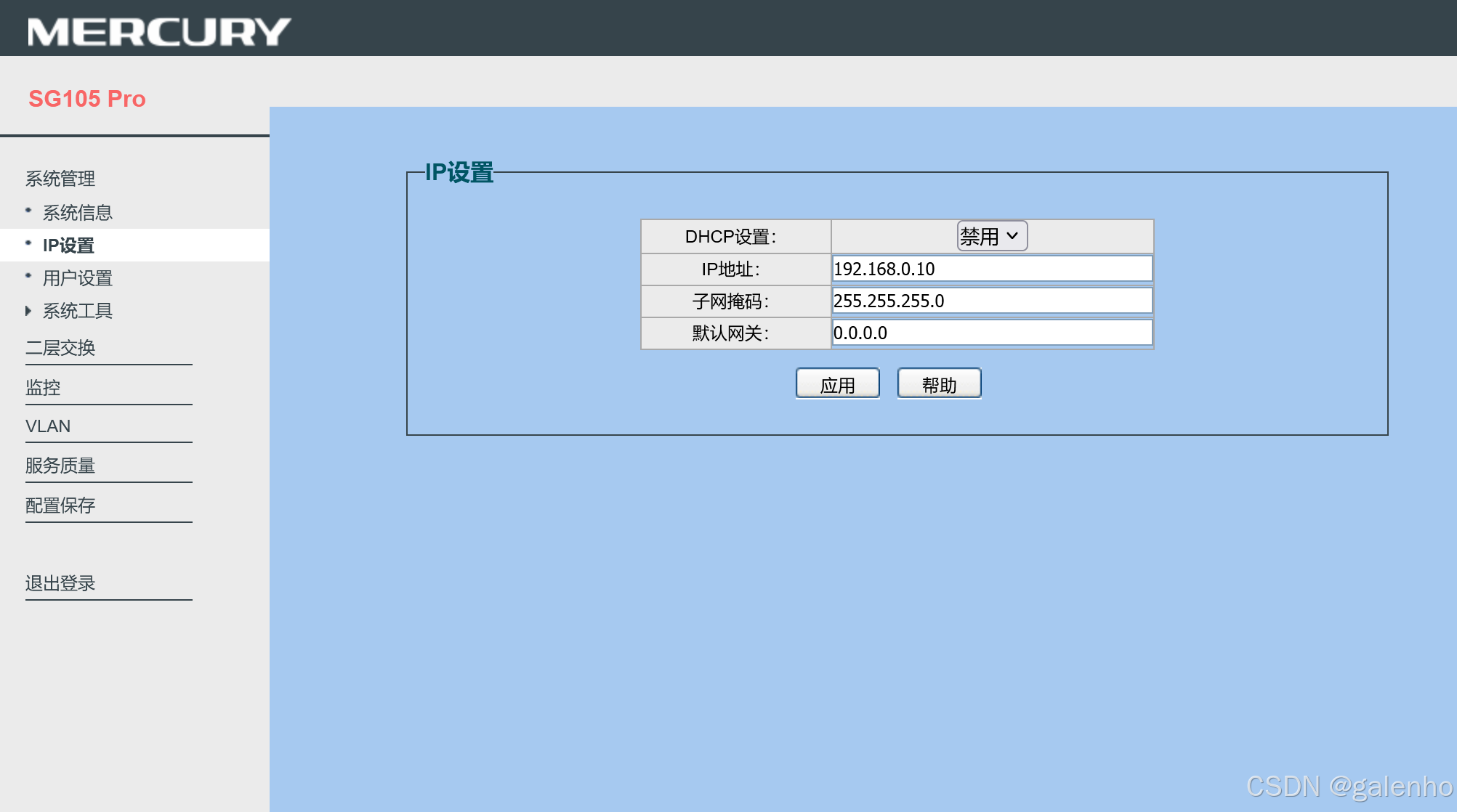

1.设置IP

一个设置为192.168.0.10, 一个设置为192.168.0.20

2.禁用IGMP侦听

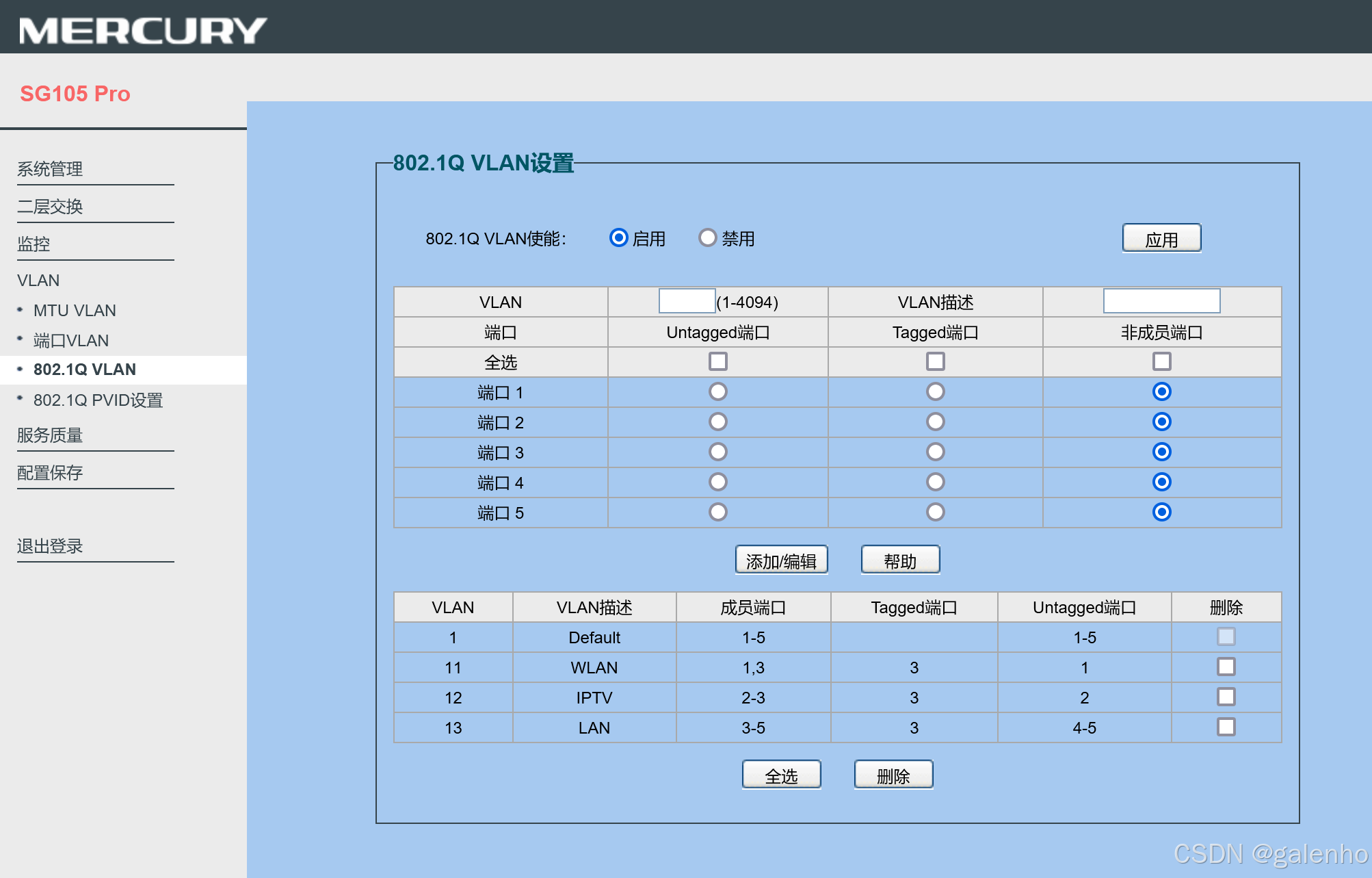

3.设置802.1Q VLAN

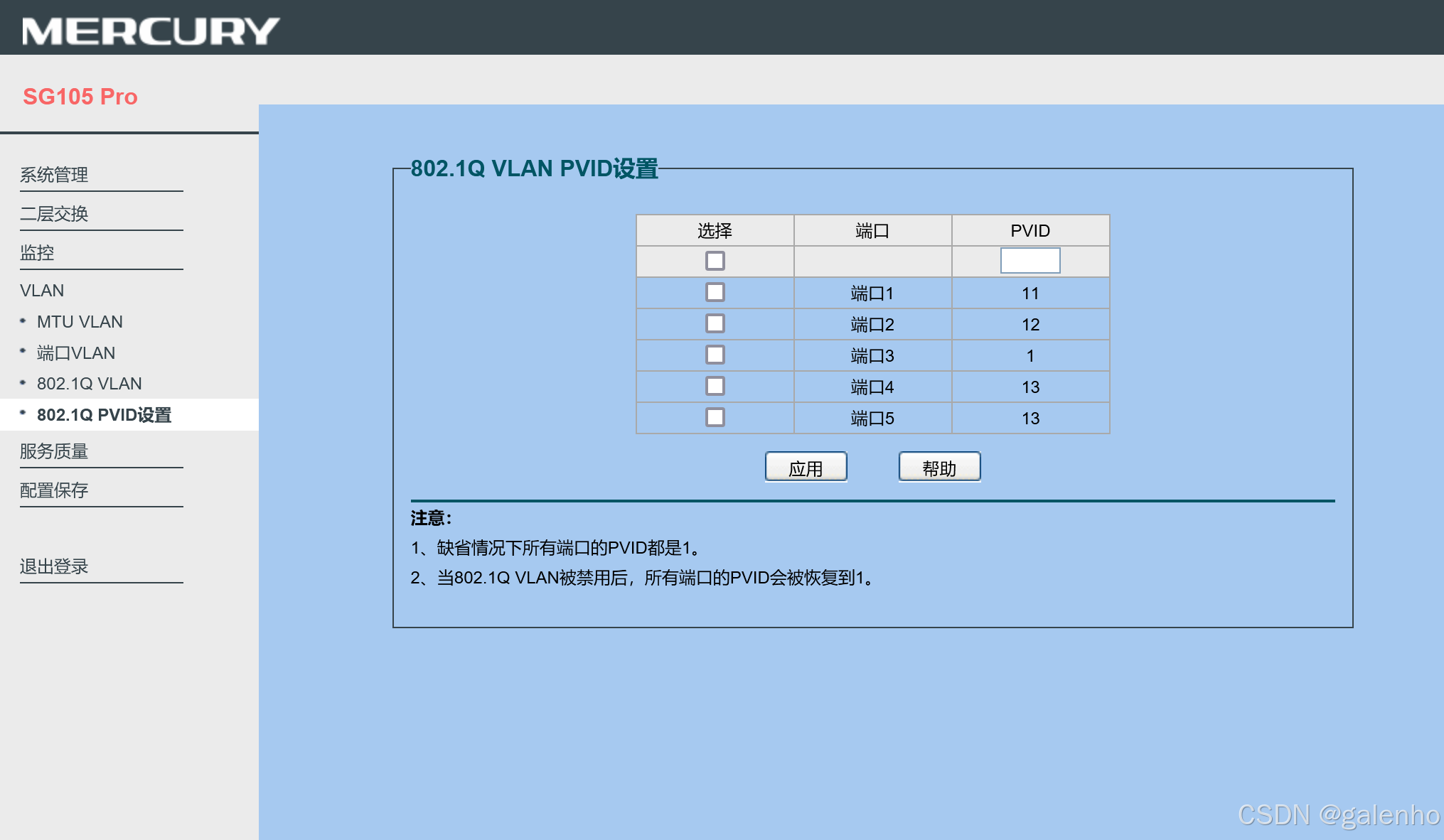

4.设置802.1QPVID

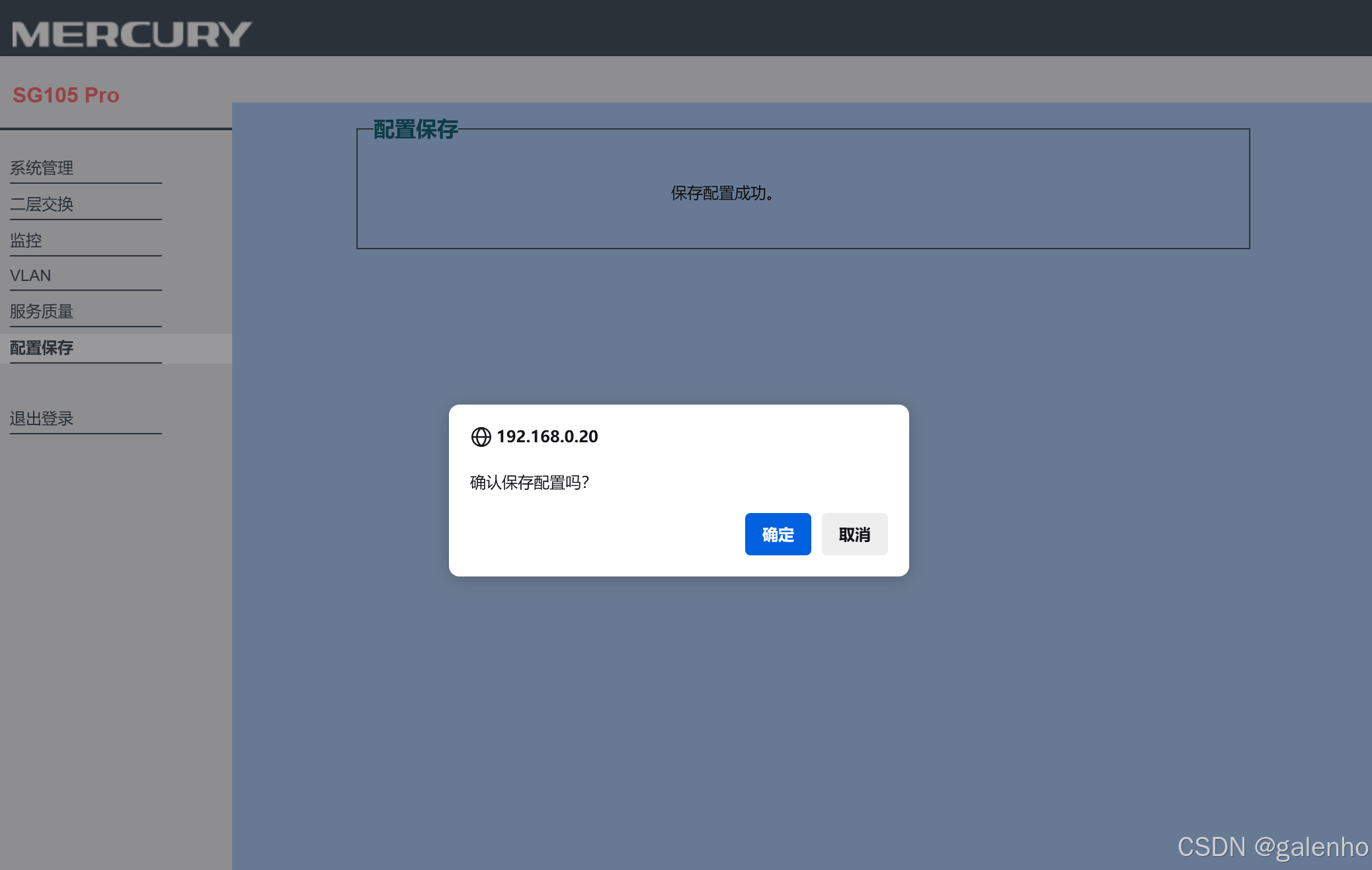

5.一定要记得保存设置

三、解析思路

注：光猫M, 交换机A, 交换机B, 路由器R

1. WLAN线路

本线路为宽带网络接入到路由器的线路，用来给路由器拨号使用，路由是：M1 --> A1 --> A3 --> B3 --> B1 --> R1

2. IPTV线路

本线路是将IPTV信号接到IPTV机顶盒的线路，路由是：M2 --> A2 --> A3 --> B3 --> B2

3. LAN线路

本线路为路由器的上网线路分发到各个设备上网的线路，即回程线路。
（1）R3 = R1 --> R3
（2）B5 = R1 --> R4 --> B4 --> B5
（1）R3 = R1 --> R3
（2）B5 = R1 --> R4 --> B4 --> B5
（3）A4 = R1 --> R4 --> B4 --> B3 --> A3 --> A4
