特点

0V充电功能,预设充电电压为4.2V±1%

2.9V 涓流充电阈值电压

充电电流可以设置，最大连续充电电流达500mA

1路8位的PWM输出

14位电压检测LVD

工作电压范围2.0V-5.5V

系统小于5uA的待机电流

1K的程序空间

高达5KV的ESD

应用领域

暖手宝

睫毛夹

电动修眉刀

小风扇

小夜灯

电动玩具

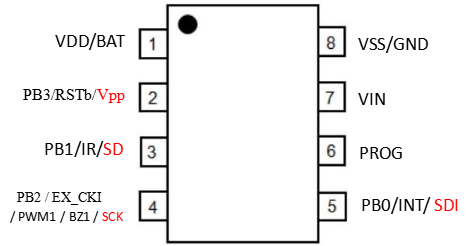

引脚定义

名字	描述
1:VDD/BAT	电池正极/内部电源正极
2: PB3/RSTb/Vpp	PB3 is an input pin or open-drain output pin. It can be reset pin RSTb. If RSTb pin is low, it will reset XT051F. It can be programming pad VPP
3: PB1/ IR/ SDO	PB1 is a bidirectional I/O pin. If IR mode is enabled, this pin is IR carrier output. PB1 can be programming pad SDO.
4:PB2 / EX_CKI / PWM1 / BZ1 / SCK	PB2 is a bidirectional I/O pin. It can also be timer clock source EX_CKI. It can also be PWM output. It can also be BUZZER output. PB2 can be programming pad SCK.
5:PB0/ INT/ SDI	PB0 is a bidirectional I/O pin. PB0 is input pin of external interrupt when EIS=1 & INTIE=1. PB0 can be programming pad SDI.
6: PROG	充电电流调整端Ic（充电电流）=1000A/Rprog
7:VIN	充电输入电源正极
8:VSS/GND	电源负极/电池负极

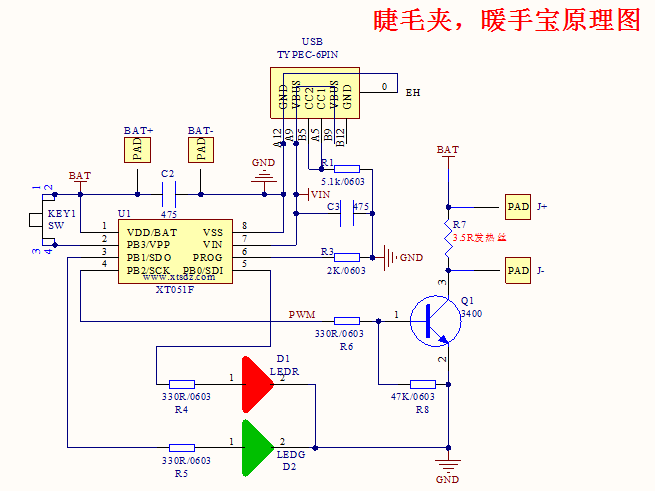

典型应用电路

概述

XT051F是以EPROM 作为存储器的8 位单片机，并内置锂电池充电功能，是芯天上专为锂电池供电和多I/O 要求应用设计。采用CMOS 制程并同时提供客户低成本、高性能、及高性价比等显著优势。XT051F 核心建立在RISC 精简指令集架构可以很容易地做编程和控制，共有55 条指令。除了少数指令需要两个指令时钟，大多数指令都是一个指令时钟能完成，可以让用户轻松地以过程控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。在I/O 的资源方面，XT051F有4 根弹性的双向I/O 脚，每个I/O 脚都有单独的寄存器控制为输入或输出脚。而且每一个I/O 脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏（Open-Drain）输出。此外针对红外线摇控的产品方面，XT051F内置了可选择频率的红外载波发射口。XT051F有二组计时器，可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外提供1 组8 位的PWM 输出，或者蜂鸣器输出，可用来驱动马达、LED、或蜂鸣器等。

XT051F采用双时钟机制，高速振荡时钟或者低速振荡时钟都由内部RC 振荡输入。在双时钟机制下，XT051F可选择多种工作模式如正常模式（Normal）、慢速模式（Slow mode）、待机模式（Standby mode）与睡眠模式（Halt mode），可节省电力消耗，延长电池寿命。在省电的模式下，如待机模式（Standby mode）与睡眠模式（Halt mode）中，有多个中断源可以触发来唤醒XT051F 进入正常操作模式（Normal mode）或慢速模式（Slow mode）来处理突发事件。

1. • MCU 功能部分

• 宽广的工作电压：(指令时钟为4 个CPU 时钟，亦即4T 模式)

2.0V ~ 5.5V @系统时钟≦8MHz

2.2V ~ 5.5V @系统时钟>8MHz

• 宽广的工作温度：-40°C ~ 85°C

• 高達±5KV 的ESD。

• 内置16 级准确的低电压侦测电路（LVD），

• 1Kx14 位的程序存储器空间，48 字节的通用数据存储器空间。

• 4 根可分别单独控制输入输出方向的I/O 脚（GPIO）、PB[5:0]。

• 所有I/O 脚输出可选择一般灌电流（Normal Sink Current）或小灌电流（Small Sink Current）

• 所有I/O 脚输出可选择一般推电流（Normal Sink Current）或小推电流（Small Sink Current）除PB3

• 双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。

• 四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、

待机模式（Standby mode）与睡眠模式（Halt mode）。

2. • 充电功能部分

• 可编程使充电电流可达500mA

• 不需要MOSFET,传感电阻和阻塞二级管具

• 小尺寸实现对锂离子电池的完全线性充电管理

• 恒流/恒压运行和热度调节使得电池管理效力最高，没有热度过高的危险线

• 从USB 接口管理单片锂离子电池涓

• 预设充电电压为4.2V±1%

• 2.9V 涓流充电阈值电压

• ESD(HBM)>7KV

• 符合IEC62368 最新标准
