NAT ALG DNS — DNS在外部，内网通过域名访问内部服务器

NAT ALG DNS—DNS在外部，内网通过域名访问内部服务器

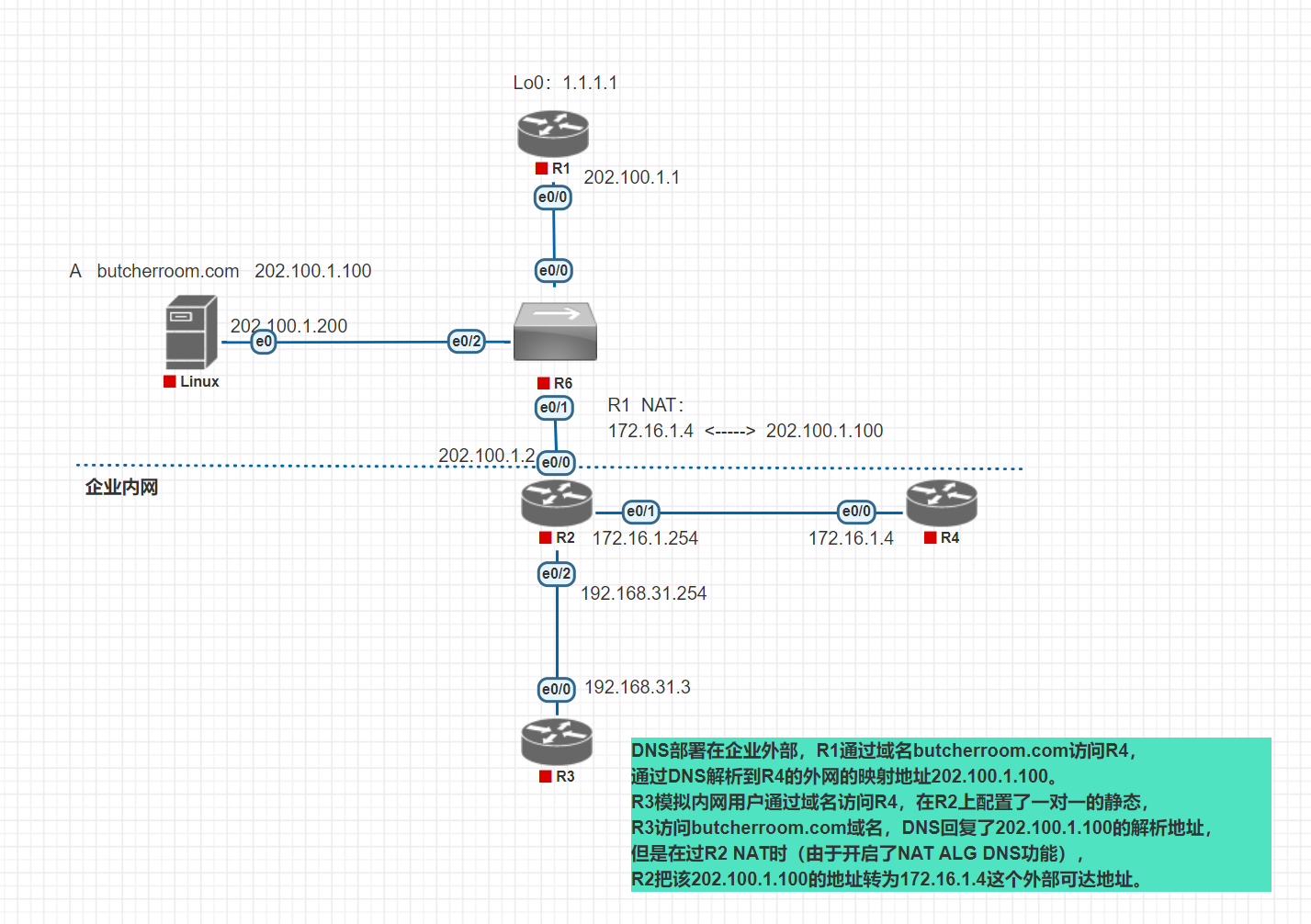

应用场景：

 R2、R3、R4为企业内部，DNS部署在公网，R2上设置NAT是的R1能够telnet到R4。

如在R2上启用NAT ALG DNS功能后，R3通过域名butcherroom.com访问23端口，可以成功telnet R4。

如果不开启NAT ALG DNS功能则R3无法通过域名telnet R4。

基础配置：

R1	ip name-server 202.100.1.200 ！ interface Loopback0  ip address 1.1.1.1 255.255.255.255 ! interface Ethernet0/0  ip address 202.100.1.1 255.255.255.0  duplex auto !
R2	interface Ethernet0/0  ip address 202.100.1.2 255.255.255.0  ip nat outside  ip virtual-reassembly in  duplex auto ! interface Ethernet0/1  ip address 172.16.1.254 255.255.255.0  ip nat inside  ip virtual-reassembly in  duplex auto ! interface Ethernet0/2  ip address 192.168.31.254 255.255.255.0  ip nat inside  ip virtual-reassembly in  duplex auto ! ip nat inside source list 1 interface Ethernet0/0 overload ip nat inside source static 172.16.1.4 202.100.1.100 ip nat inside source static 10.1.1.150 202.100.1.150 ip route 0.0.0.0 0.0.0.0 202.100.1.1 ! ! access-list 1 permit any 默认配置下NAT ALG DNS功能是开启的
R3	ip name-server 202.100.1.200 ！ interface Ethernet0/0  ip address 192.168.31.3 255.255.255.0  duplex auto ! ip route 0.0.0.0 0.0.0.0 192.168.31.254
R4	interface Ethernet0/0  ip address 172.16.1.4 255.255.255.0  duplex auto ! ip http server ！ ip route 0.0.0.0 0.0.0.0 172.16.1.254 ！ line vty 0 4  no login  transport input all
DNS服务器	接口地址：202.100.1.200 域名映射： butcherroom.com     202.100.1.100

基础验证：

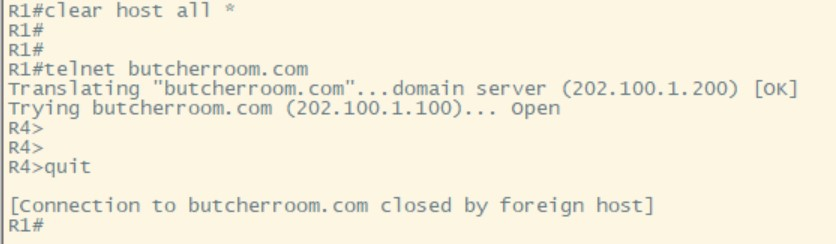

R1上TELNET域名，可以正常访问，解析到的地址为202.100.1.100：

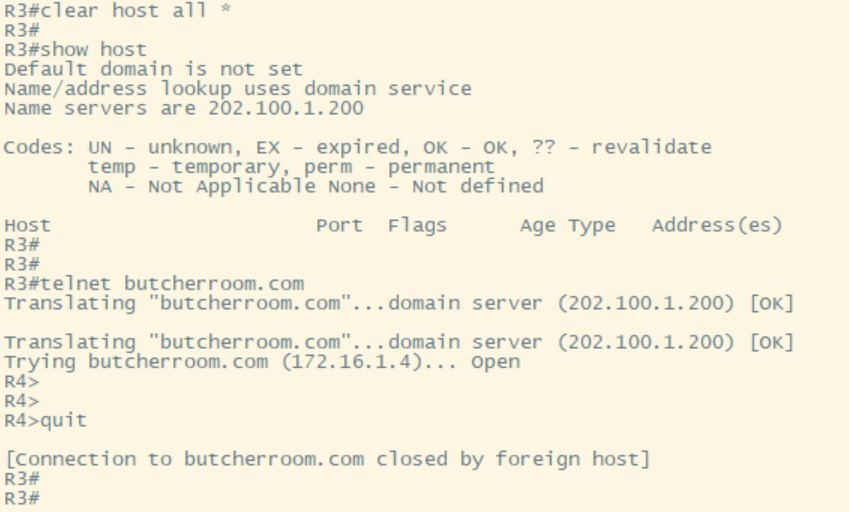

 R3上TELNET域名，可以正常访问R4，访问的实际IP地址为172.16.1.4（内网地址）：



 同时通过对R2的E0/0和E0/2口抓包查看DNS的报文：

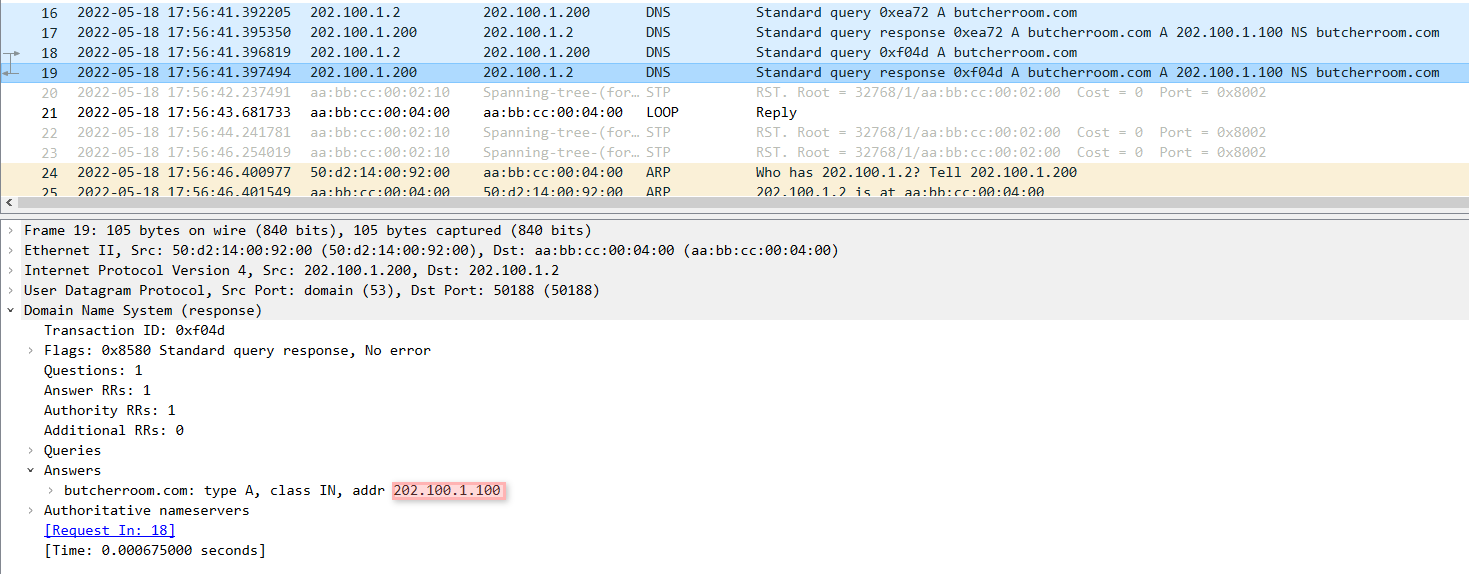

• E0/0为ALG转换前的DNS报文，如下所示，解析到的地址为202.100.1.200：

       图中目的地址202.100.1.2为R3访问公网时做的PAT转换后的地址。

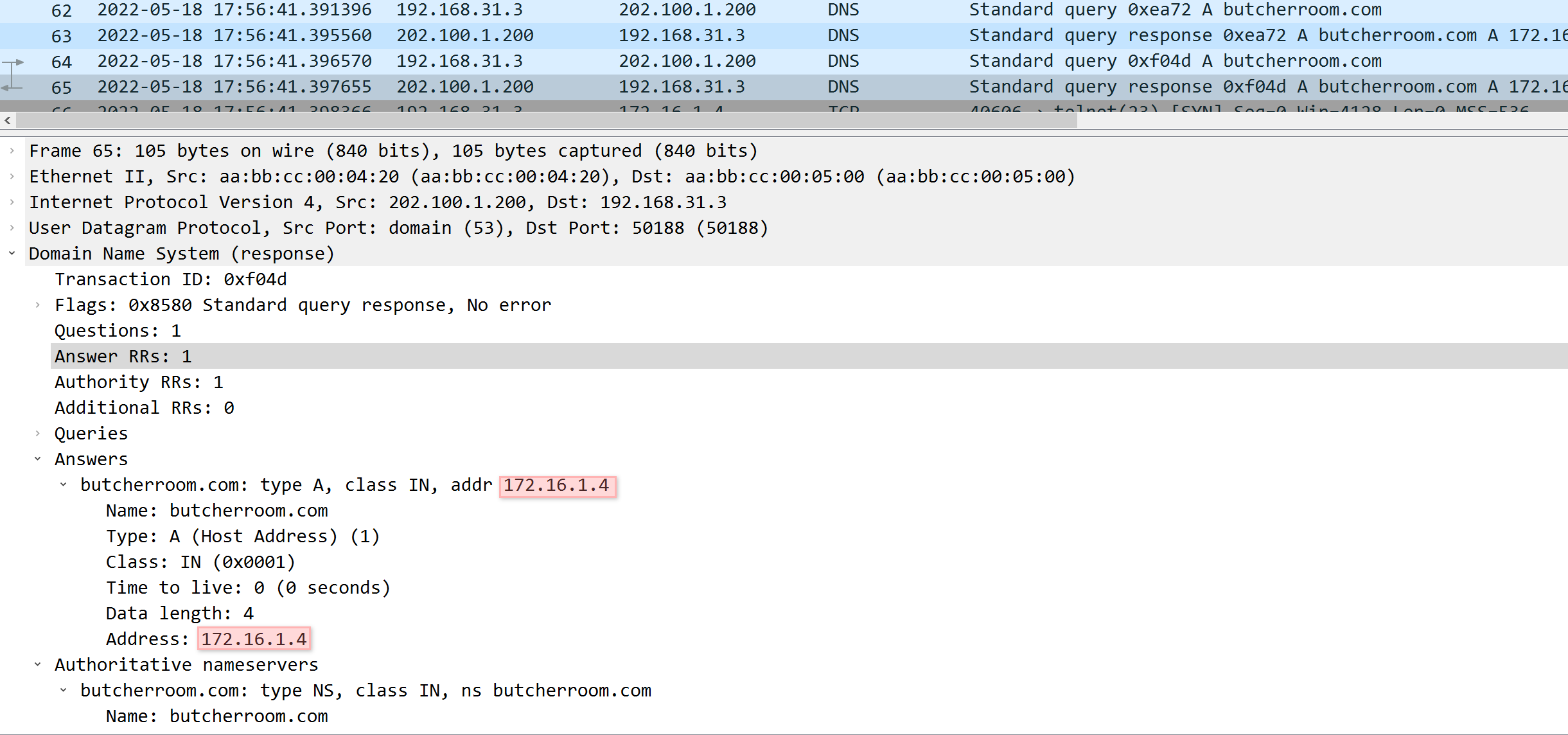

 E0/2为ALG转换后的DNS报文，如下所示，解析到的地址为202.100.1.200：

• R2上通过debug ip nat可以看到ALG转换的过程

*May 18 09:56:41.392: NAT: s=192.168.31.3->202.100.1.2, d=202.100.1.200 [0]
*May 18 09:56:41.395: NAT: DNS resource record 202.100.1.100 -> 172.16.1.4
*May 18 09:56:41.395: NAT: s=202.100.1.200, d=202.100.1.2->192.168.31.3 [4882]
*May 18 09:56:41.396: NAT: s=192.168.31.3->202.100.1.2, d=202.100.1.200 [0]
*May 18 09:56:41.397: NAT: DNS resource record 202.100.1.100 -> 172.16.1.4
*May 18 09:56:41.397: NAT: s=202.100.1.200, d=202.100.1.2->192.168.31.3 [4883]

在R2上取消NAT ALG DNS功能，查看R3是否能通过域名访问到R4：

R2(config)#no ip nat service alg udp dns

R2(config)#no ip nat service alg tcp dns

测试验证：

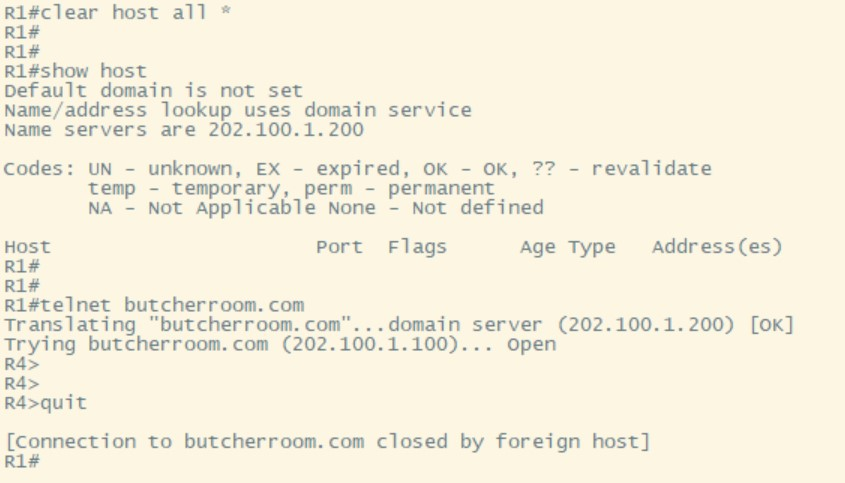

R1上TELNET域名，可以正常访问，解析到的地址为202.100.1.100：

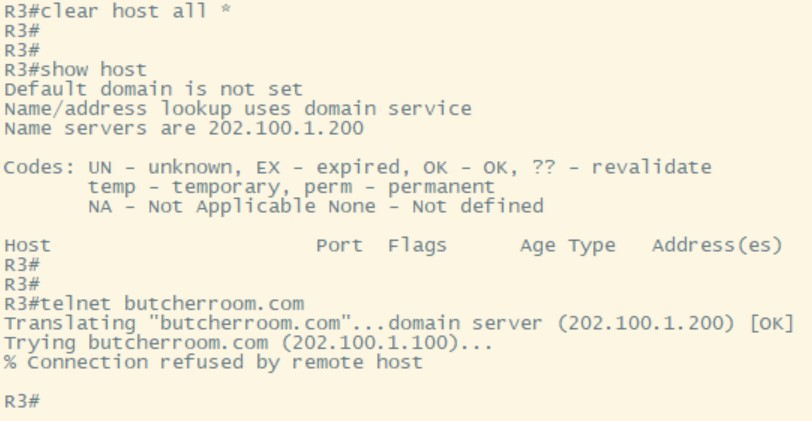

R3上TELNET域名，无法正常访问R4，访问的IP地址为202.100.1.100（NAT映射后地址）：

 补充：R3去访问DNS服务器，在R2上必须做NAT转换(PAT)，且R2上需有R4的静态NAT映射，ALG功能才能生效。
