STP与RSTP切换测试实验

一、什么是STP

        在一个物理成环的交换式网络拓扑中，通过运行生成树协议--二层以太网协议，可以逻辑的阻塞一个或多个端口，使之形成一种无环的树状结构。当网络中，如果为阻塞的主干链路出现故障，那么之前被阻塞的接口又可以重新打开，保证链路备份和冗余--生成树协议（自动进行动态监测）

二、什么是RSTP

        由于STP的收敛时间过长，以及接入网络边缘的终端设备频繁的上线和下线，会触发大量的TCN BPDU，当某一条链路出现故障，直连的交换机不能立刻发送TC置为的BPDU，必须由根网桥统一通知，而做出优化的快速生成树--RTSP，相比STP，优化了端口角色，以及新加入的快速收敛机制。

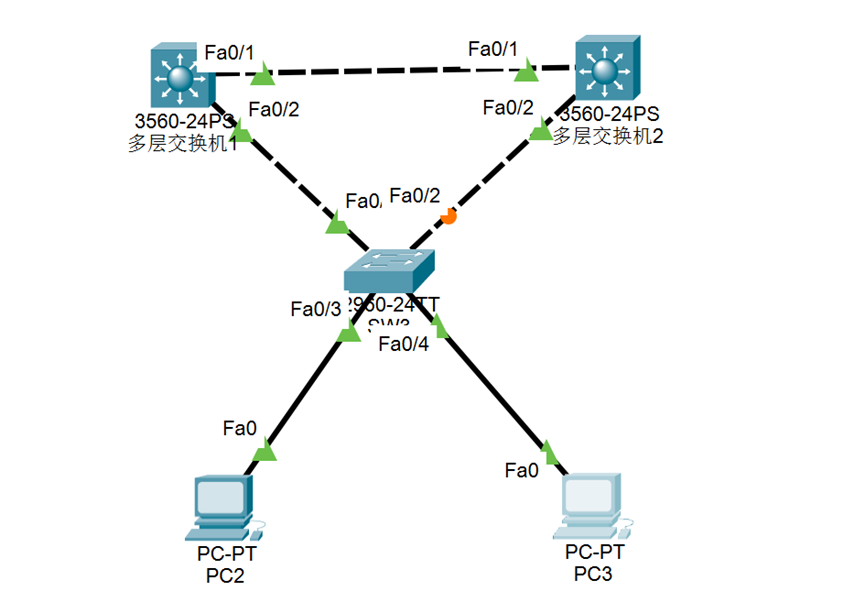

三、STP实验拓扑

四、实验目标

1.全网运行STP，SW1为根网桥，SW2为备份网桥，边缘端口接入PC

2.分析STP的选举过程

3.测试STP切换，并分析STP的端口切换过程

五、配置过程

SW1

vtp mode transparent
vlan 8-12
spanning-tree vlan 1-4096 priority 0
int fa0/1
switchport trunk encapsulation dot1q  #配置交换机端口的 Trunk 封装协议为 IEEE 802.1Q(所有厂商通用标准)
switchport mode trunk
switchport trunk allowed vlan all
int fa0/2
switchport trunk encapulsation dot1q
switchport mode trunk
switchport trunk allowed vlan all

SW2

vtp mode transparent #使交换机在 VLAN 管理上完全独立
vlan 8-12
spanning-tree vlan 1-4096 priority 4096 #指定所有VLAN，设置STP优先级为4096
int fa0/1
switchport trunk encapsulation dot1q
switchport mode trunk
switchport trunk allowed vlan all
int fa0/2
switchport trunk encapsulation dot1q
switchport mode trunk
switchport trunk allowed vlan all

SW3

vtp mode transparent
vlan 8-12
int fa0/1
switchport trunk encapsulation dot1q
switchport mode trunk
swtichport trunk allowed vlan all
int fa0/2
switchport mode trunk
switchport trunk allowed vlan all
int fa0/3
switchport mode access
switchport access vlan 10
spanning-tree protfast
int fa0/4
switchport mode access
switchport access vlan 11
spanning-tree protfast

六、实验调测

SW1

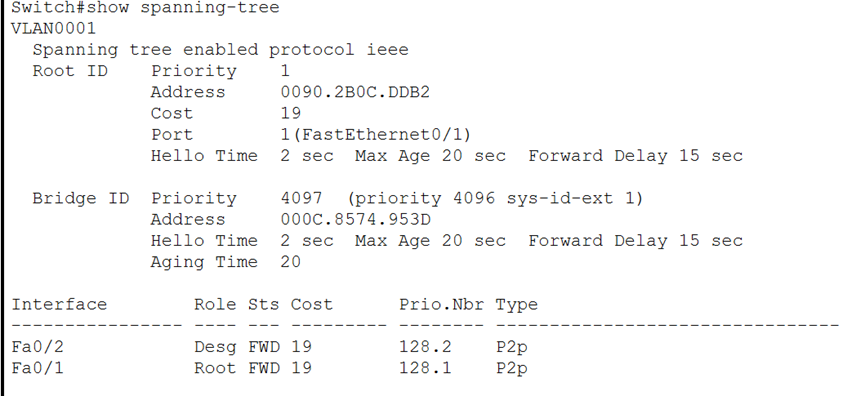

SW2

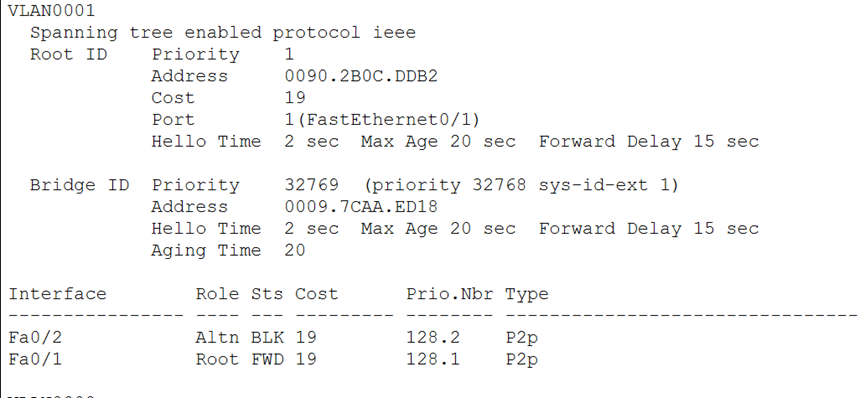

SW3，可以发现SW3的FA0/2接口被阻塞

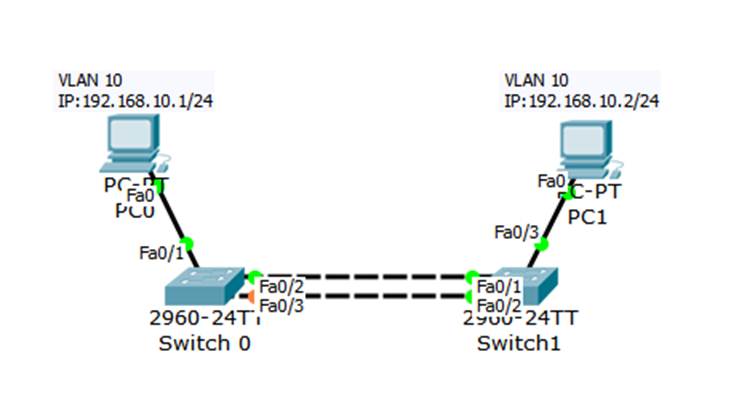

七、RSTP实验拓扑

八、实验目标

1.理解生成树协议工作原理

2.掌握快速生成树协议RSTP基本配置方法

3.两处的计算机网络通过两台交换机互连组成内部网,为了提高网络的可靠性,作为网络管理员,你要用2条链路将交换机互连,现要求在交换机上做适当配置,使网络避免环路

九、配置过程

SW0

Switch(config)#vlan 10	//创建VLAN
Switch(config-vlan)#int f0/1	//进入接口
Switch(config-if)#switchport mode access 	//把接口设置成access模式
Switch(config-if)#switchport access vlan 10		//把接口划给vlan 10
Switch(config-if)#exit
Switch(config)#int range f0/2 - 3	//批量操作f0/1和f0/2
Switch(config-if-range)#switchport mode trunk 	//接口模式设置为trunk模式
Switch(config-if-range)#switchport trunk allowed vlan all	//允许所有VLAN通过
Switch(config-if-range)#exit
Switch(config)#spanning-tree mode rapid-pvst 	//生成树配置从快速生成树RSTP模式，PVST+是思科的专有扩展
Switch(config)#spanning-tree vlan 10 priority 4096 	//把SWO交换机配置成根网桥

SW1

Switch(config)#vlan 10
Switch(config-vlan)#int f0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#int range f0/2 - 3
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#switchport trunk allowed vlan all
Switch(config-if-range)#exit
Switch(config)#spanning-tree mode rapid-pvst

十、调测结果

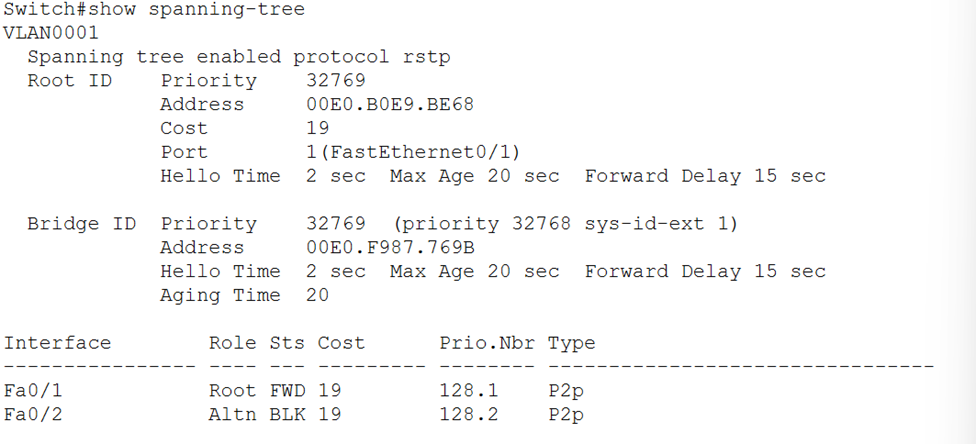

SW1，可以看出fa0/2端口被阻塞

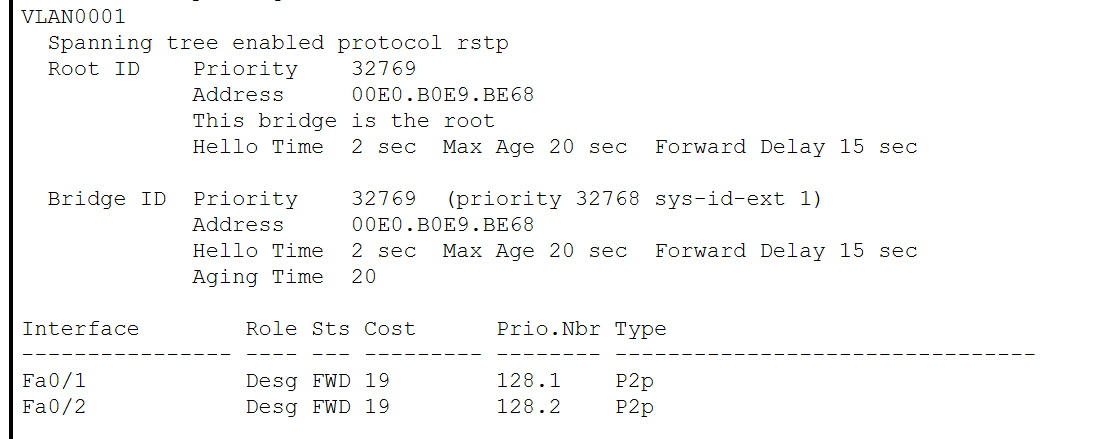

SW2
