前言：

布隆过滤器有很多使用场景比如说反垃圾邮件，从数十亿的垃圾邮件列表中判断某邮件是否为垃圾。或者说解决缓存击穿问题。或者在一些去重场景中都可以使用到，例如推送新闻不重复。
布隆过滤器是redis的一个插件功能，redis4.0之后提供了插件功能才正式登场。

redis版本：redis4.0.0
bloomfilter版本： v1.1.1

参考资料：
redis modulesAPI：
http://www.redis.cn/topics/modules-api-ref.html

Bloom_filter:
https://en.wikipedia.org/wiki/Bloom_filter

Byte pair encoding ：
https://en.wikipedia.org/wiki/Byte_pair_encoding

（一）安装布隆过滤器插件

下载

#wget https://github.com/RedisLabsModules/rebloom/archive/v1.1.1.tar.gz

解压并且编译

#tar -zxvf v1.1.1.tar.gz
#cd RedisBloom-1.1.1/
#make

配置redis.conf

loadmodule /Users/edz/Desktop/src-source/RedisBloom-1.1.1/rebloom.so

启动

#redis-server redis.conf

（二）命令解析

//布隆过滤器命令
#指定错误率
BF.RESERVE <key> <error_rate> <capacity>

#添加布隆过滤
BF.ADD <key> <value>

#添加多个值到过滤器中
BF.MADD <key> <value1> ...

#该命令将向bloom过滤器添加一个或多个项，如果它还不存在，则默认情况下创建它。
BF.INSERT <key> [CAPACITY {cap}] [ERROR {ERROR}] [NOCREATE] ITEMS {item…}

#判断值是否存在
BF.EXISTS <key> <value>

#判断多个值是否存在
BF.MEXISTS <key> <value1> ..

#查看键值相关信息
BF.DEBUG  <key> <value>

#布隆过滤持久化操作
BF.SCANDUMP  <key> <iter>
BF.LOADCHUNK <key> <iter> <data>

// 布谷鸟过滤器命令
#指定布谷鸟过滤器错误率
CF.RESERVE  <key> <error_rate> <capacity>
#添加布谷鸟过滤
CF.ADD  <key> <value>

#该命令将布谷鸟过滤器添加一个或多个项，如果它还不存在，则默认情况下创建它。
CF.INSERT <key> [CAPACITY {cap}] [ERROR {ERROR}] [NOCREATE] ITEMS {item…}

#判断布谷鸟过滤器值是否存在
CF.EXISTS <key> <value>

#判断布谷鸟过滤器多个值是否存在
CF.MEXISTS <key> <value1> ..

#统计布谷鸟过滤器某个键值出现次数
CF.COUNT <key> <value>

#删除布谷鸟过滤器某个键值
CF.DEL <key> <value>

#布谷鸟过滤器持久化
CF.SCANDUMP <key> <value>
CF.LOADCHUNK <key> <value> <data>

#查看布谷鸟过滤器键值相关信息
CF.DEBUG <key> <value>

布谷鸟过滤器与布隆过滤器相比，布谷鸟过滤器占用资源相对来说少一些。并且精准度会更高一些，还支持删除命令。和统计命令。

(三) 如何编写一个modules

3.1 如下是一个简单的例子：

#include "redismodule.h"
#include <stdlib.h>

int Helloworld_RedisCommand(RedisModuleCtx *ctx, RedisModuleString **argv, int argc) {
    RedisModule_ReplyWithLongLong(ctx,1);
    return REDISMODULE_OK;
}

int RedisModule_OnLoad(RedisModuleCtx *ctx, RedisModuleString **argv, int argc) {
    if (RedisModule_Init(ctx,"helloworld",1,REDISMODULE_APIVER_1)
        == REDISMODULE_ERR) return REDISMODULE_ERR;

    if (RedisModule_CreateCommand(ctx,"helloworld.get",
        Helloworld_RedisCommand) == REDISMODULE_ERR)
        return REDISMODULE_ERR;

    return REDISMODULE_OK;
}

RedisModule_OnLoad在每个插件中都会存在，它是要初始化模块、注册其命令以及可能使用的其他私有数据结构的入口点。
RedisModule_OnLoad函数中如小例子，我们会调用两个函数：
RedisModule_Init 和RedisModule_CreateCommand，RedisModule_Init用于初始化Module信息。
而我们Helloworld_RedisCommand函数，是通过RedisModule_CreateCommand注册的一个命令。

（四）原理解析

4.1什么是布隆过滤器

布隆过滤器可以理解成一个不精准的set结构,你用它可以判断某个值是否存在。但是由于布隆过滤器也不是特别精准，不过可以通过参数设置。只要参数合理，它的精准度相对来说足够精准，只会有小小的误判。
一个布隆过滤器是一串被指为0的数组。如果要知道某个值是否存在。通过hash获得这个值的位置，这个值的位置为1则是存在。

4.2 命令注册

int RedisModule_OnLoad(RedisModuleCtx *ctx, RedisModuleString **argv, int argc) {
    if (RedisModule_Init(ctx, "bf", REBLOOM_MODULE_VERSION, REDISMODULE_APIVER_1) !=
        REDISMODULE_OK) {
        return REDISMODULE_ERR;
    }
    //。。。省略
#define CREATE_CMD(name, tgt, attr)     //创建命令宏                                                            \
    do {                                                                                           \
        if (RedisModule_CreateCommand(ctx, name, tgt, attr, 1, 1, 1) != REDISMODULE_OK) {          \
            return REDISMODULE_ERR;                                                                \
        }                                                                                          \
    } while (0)
#define CREATE_WRCMD(name, tgt) CREATE_CMD(name, tgt, "write deny-oom")
#define CREATE_ROCMD(name, tgt) CREATE_CMD(name, tgt, "readonly fast")

    CREATE_WRCMD("BF.RESERVE", BFReserve_RedisCommand);
    CREATE_WRCMD("BF.ADD", BFAdd_RedisCommand);
    CREATE_WRCMD("BF.MADD", BFAdd_RedisCommand);
    CREATE_WRCMD("BF.INSERT", BFInsert_RedisCommand);
    CREATE_ROCMD("BF.EXISTS", BFCheck_RedisCommand);
    CREATE_ROCMD("BF.MEXISTS", BFCheck_RedisCommand);

    // Bloom - Debug
    CREATE_ROCMD("BF.DEBUG", BFInfo_RedisCommand);
    // Bloom - AOF
    CREATE_ROCMD("BF.SCANDUMP", BFScanDump_RedisCommand);
    CREATE_WRCMD("BF.LOADCHUNK", BFLoadChunk_RedisCommand);

    // Cuckoo Filter commands
    CREATE_WRCMD("CF.RESERVE", CFReserve_RedisCommand);
    CREATE_WRCMD("CF.ADD", CFAdd_RedisCommand);
    CREATE_WRCMD("CF.ADDNX", CFAdd_RedisCommand);
    CREATE_WRCMD("CF.INSERT", CFInsert_RedisCommand);
    CREATE_WRCMD("CF.INSERTNX", CFInsert_RedisCommand);
    CREATE_ROCMD("CF.EXISTS", CFCheck_RedisCommand);
    CREATE_ROCMD("CF.MEXISTS", CFCheck_RedisCommand);
    CREATE_ROCMD("CF.COUNT", CFCheck_RedisCommand);

    // Technically a write command, but doesn't change memory profile
    CREATE_CMD("CF.DEL", CFDel_RedisCommand, "write fast"); //谢

    // AOF:
    CREATE_ROCMD("CF.SCANDUMP", CFScanDump_RedisCommand);
    CREATE_WRCMD("CF.LOADCHUNK", CFLoadChunk_RedisCommand);

    CREATE_ROCMD("CF.DEBUG", CFInfo_RedisCommand);
    //...省略
    return REDISMODULE_OK;
}

代码中我们可以看到注册命令时，携带了一些内容如"readonly fast"，这个是创建命令的信号量，限定了命令的操作，用空格隔开的C 字符串组成。信号量如下：
“write”: 该命令会修改数据集
“readonly”: 该命令仅返回值，不做修改
“admin”: 管理命令(可以调整复制或类似操作)
“deny-oom”: 该命令使用额外内存，在内存超用的场景下应当被拒绝
“deny-script”: 禁止使用Lua 脚本
“allow-loading”: 允许Redis 服务器加载数据时执行该命令，只有不和数据集交互的命令在该模式下被允许执行。否则不设置该信号量。
“pubsub”: 该命令回想发布/订阅频道里发布内容.
“random”: 该命令接收相同的输入可能会有不同的输出
“allow-stale”: 该命令允许在slave上执行，即使slave提供的数据不一致。
“no-monitor”: 不监控该命令。如果命令参数有敏感数据可以使用该设置
“fast”: 该命令的时间复杂度应当低于O(log(N)),其中N是集合的大小等
“getkeys-api”: 该命令实现了返回keys的接口。
“no-cluster”: 该命令不在Redis群集中注册，因为该命令不是为群集设计的。

3.3判断布隆过滤是否存在

bloom 链条结构：

typedef struct SBChain {
    SBLink *filters;  //< 当前过滤器
    size_t size;      //< 所有过滤器中的项目总数
    size_t nfilters;  //< 链节数
    unsigned options; //< 直接传递给bloom_init的选项
} SBChain;

bloom link结构：

typedef struct SBLink {
    struct bloom inner; //< bloom内部结构
    size_t size;        // < 链接中的项目数
} SBLink;

bloom结构

struct bloom {
    uint32_t hashes;   //哈希 hashes = bpe * ln(2)
    uint8_t force64;   //总是强制64位哈希，即使太小
    uint8_t n2;       //取模使用，这个参数是用于64和32的取模
    uint32_t entries; //条目个数：要插入的条目的预期数目。必须至少1000（实际上，可能要大得多）。

    double error;      //错误率： 碰撞概率（只要条目不是超出）。
    double bpe;        //字节对编码，用于计算。

    unsigned char *bf; //过滤器字符串
    size_t bytes;      //字节数
    uint32_t bits;     //位数，最佳位数bits = (entries * ln(error)) / ln(2)^2
};

判断布隆命令是否存在方法：

/**
 * Check for the existence of an item
 * BF.CHECK <KEY>
 * Returns true or false
 */
static int BFCheck_RedisCommand(RedisModuleCtx *ctx, RedisModuleString **argv, int argc) {
    RedisModule_AutoMemory(ctx);
    int is_multi = isMulti(argv[0]);

    if ((is_multi == 0 && argc != 3) || (is_multi && argc < 3)) {
        RedisModule_WrongArity(ctx);
        return REDISMODULE_ERR;
    }

    RedisModuleKey *key = RedisModule_OpenKey(ctx, argv[1], REDISMODULE_READ);
    SBChain *sb;
    int status = bfGetChain(key, &sb); //获得key链条

    int is_empty = 0;
    if (status != SB_OK) { .  //判断key是否为空
        is_empty = 1;
    }

    // Check if it exists?
    if (is_multi) {
        RedisModule_ReplyWithArray(ctx, argc - 2);
    }

    for (size_t ii = 2; ii < argc; ++ii) {
        if (is_empty == 1) {   //空情况下直接返回0
            RedisModule_ReplyWithLongLong(ctx, 0);
        } else {
            size_t n;
            const char *s = RedisModule_StringPtrLen(argv[ii], &n);
            int exists = SBChain_Check(sb, s, n);   //检测值是否存在
            RedisModule_ReplyWithLongLong(ctx, exists);
        }
    }

    return REDISMODULE_OK;
}

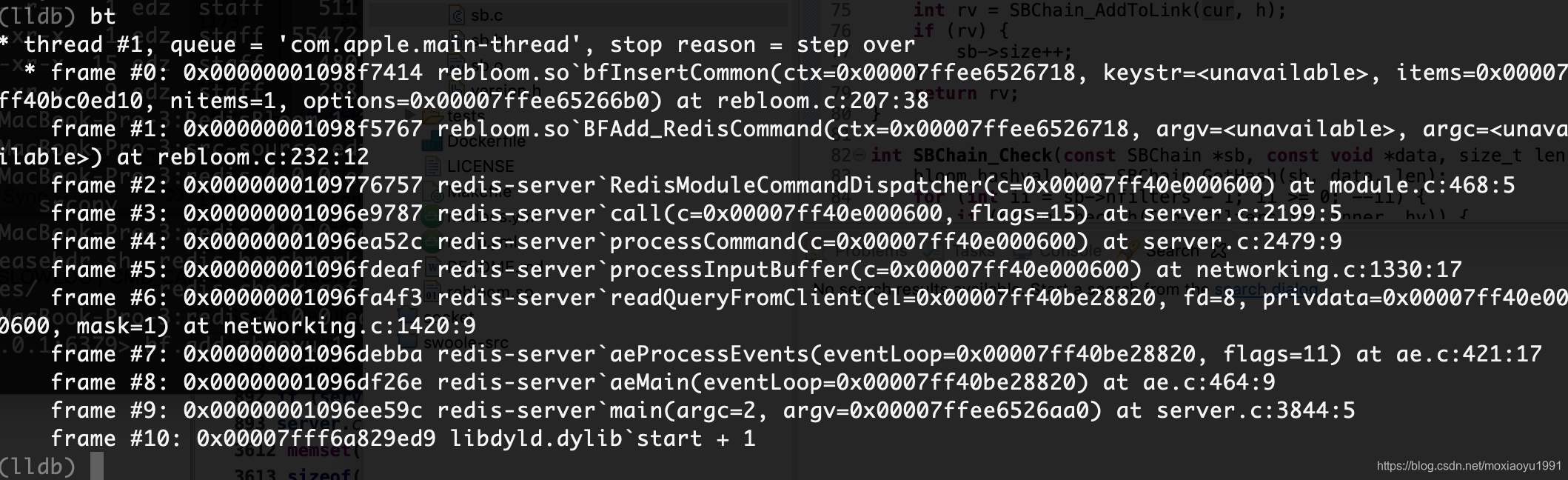

在这里插入图片描述

检测链条值是否存在

int SBChain_Check(const SBChain *sb, const void *data, size_t len) {
    bloom_hashval hv = SBChain_GetHash(sb, data, len); //计算链条hansh
    for (int ii = sb->nfilters - 1; ii >= 0; --ii) {
        if (bloom_check_h(&sb->filters[ii].inner, hv)) { .
            return 1;
        }
    }
    return 0;
}

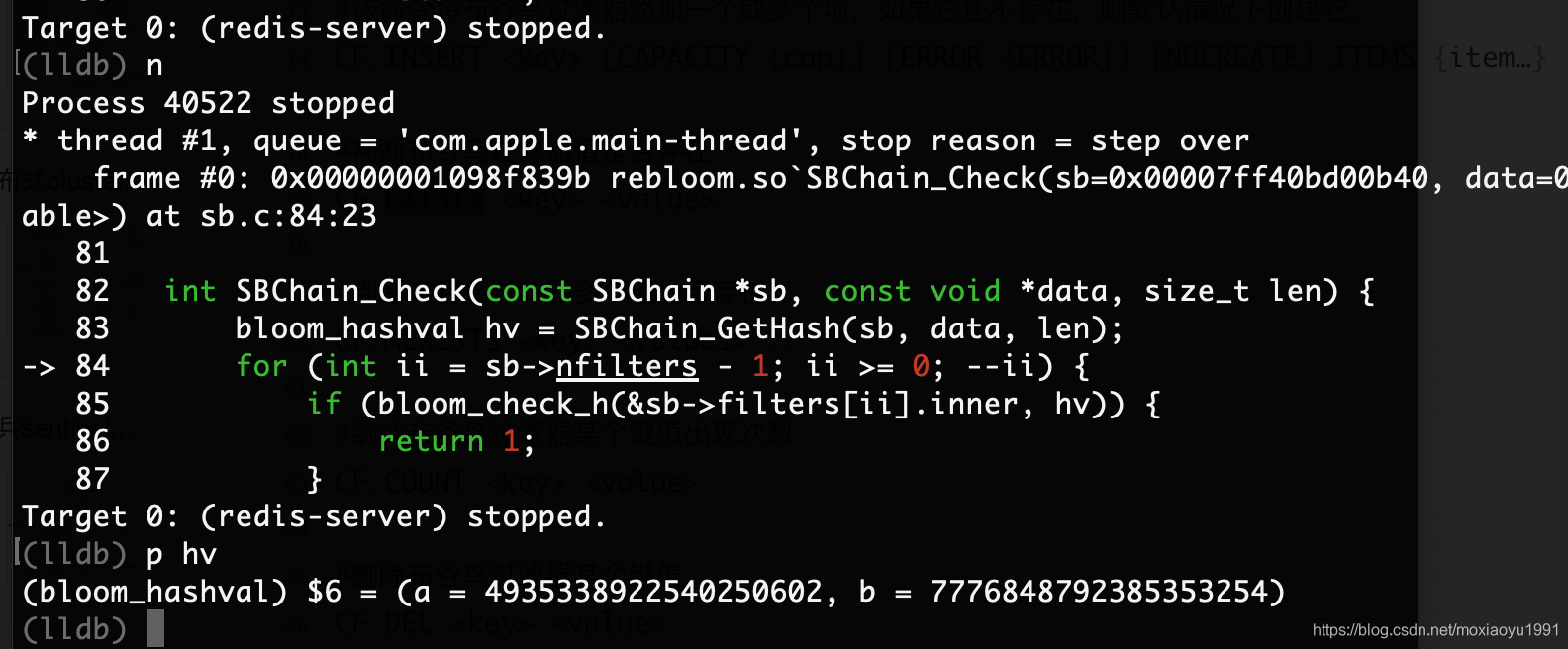

在这里插入图片描述

//通过hash值，计算映射到字符串的哪个字节上
int bloom_check_h(const struct bloom *bloom, bloom_hashval hash) {
    if (bloom->force64 || bloom->n2 > 31) {
        return bloom_check_add64((void *)bloom, hash, MODE_READ);
    } else if (bloom->n2 > 0) {
        return bloom_check_add32((void *)bloom, hash, MODE_READ);
    } else {
        return bloom_check_add_compat((void *)bloom, hash, MODE_READ);
    }
}

#define CHECK_ADD_FUNC(T, modExp)                                                                  \
    T i;                                                                                           \
    int found_unset = 0;                                                                           \
    const register T mod = modExp;                                                                 \
    for (i = 0; i < bloom->hashes; i++) {                                                          \
        T x = ((hashval.a + i * hashval.b)) % mod;                                                 \
        if (!test_bit_set_bit(bloom->bf, x, mode)) {                                               \
            if (mode == MODE_READ) {                                                               \
                return 0;                                                                          \
            }                                                                                      \
            found_unset = 1;                                                                       \
        }                                                                                          \
    }                                                                                              \
    if (mode == MODE_READ) {                                                                       \
        return 1;                                                                                  \
    }                                                                                              \
    return found_unset;
 //32位检测
static int bloom_check_add32(struct bloom *bloom, bloom_hashval hashval, int mode) {
    CHECK_ADD_FUNC(uint32_t, (1 << bloom->n2));
}
//64位检测
static int bloom_check_add64(struct bloom *bloom, bloom_hashval hashval, int mode) {
    CHECK_ADD_FUNC(uint64_t, (1LLU << bloom->n2));
}

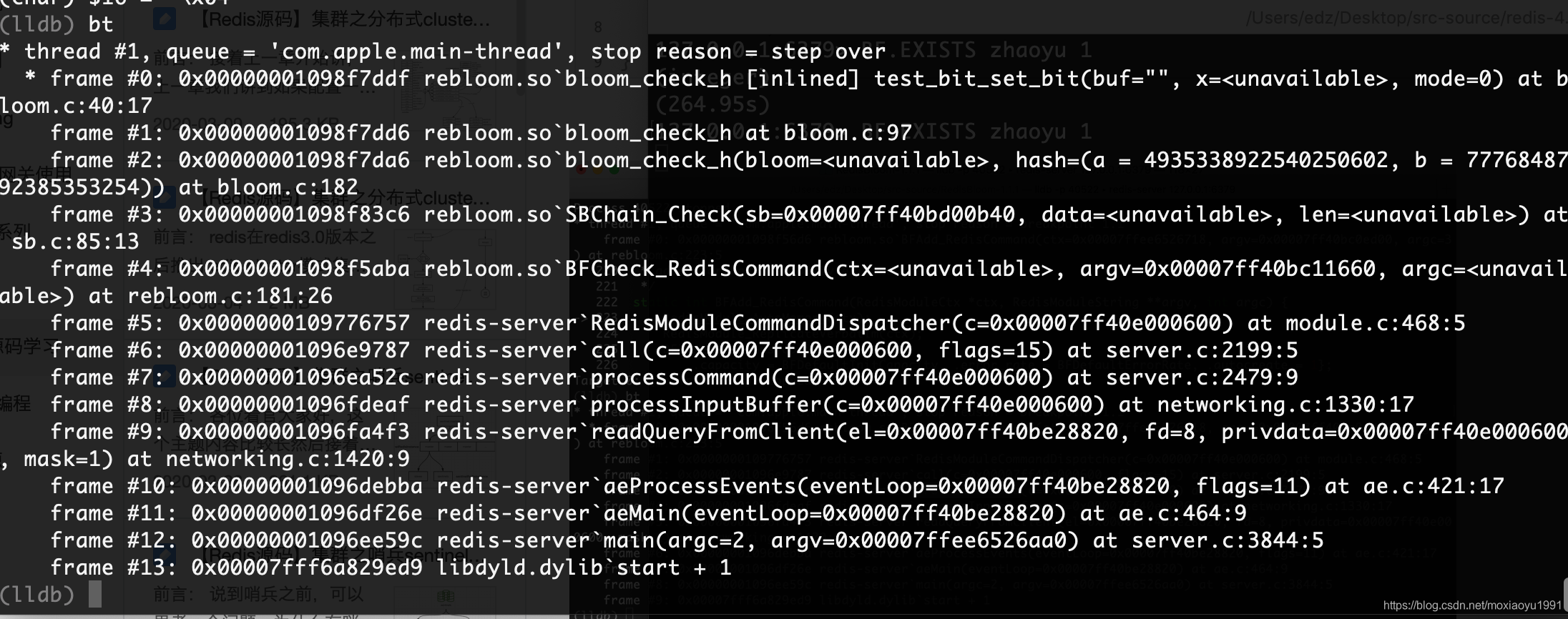

在这里插入图片描述

判断bf字符串存放hash位置

inline static int test_bit_set_bit(unsigned char *buf, uint64_t x, int mode) {
    uint64_t byte = x >> 3;
    uint8_t mask = 1 << (x % 8);
    uint8_t c = buf[byte]; // 获得对应的字节，高昂的内存访问

    if (c & mask) {
        return 1;
    } else {
        if (mode == MODE_WRITE) { //写字节
            buf[byte] = c | mask;
        }
        return 0;
    }
}

通过计算出来的hash取模计算bf字符串的值是否设置，这一块很类似我们的bit存储结构。

总结：

1.布隆过滤器是redis的一个插件功能；
2.布隆过滤器有很多使用场景比如说反垃圾邮件，从数十亿的垃圾邮件列表中判断某邮件是否为垃圾。或者说解决缓存击穿问题。或者在一些去重场景中都可以使用到，例如推送新闻不重复。
3.bloomfilter过滤器插件除了布隆过滤器以外，还有布谷鸟过滤器。布谷鸟过滤器会比布隆过滤器多一个DEl功能。而且携带统计功能。
4.RedisModule_OnLoad在每个插件中都会存在、RedisModule_Init用于初始化Module信息、RedisModule_CreateCommand注册的一个命令。
5.数据存储在bloom 中的bf字符串中，是通过hash取模后。存储到bf字符串中。
