使用工具:processOn可免费建9个文件
UML:Unified Modeling Language 统一建模语言
目录

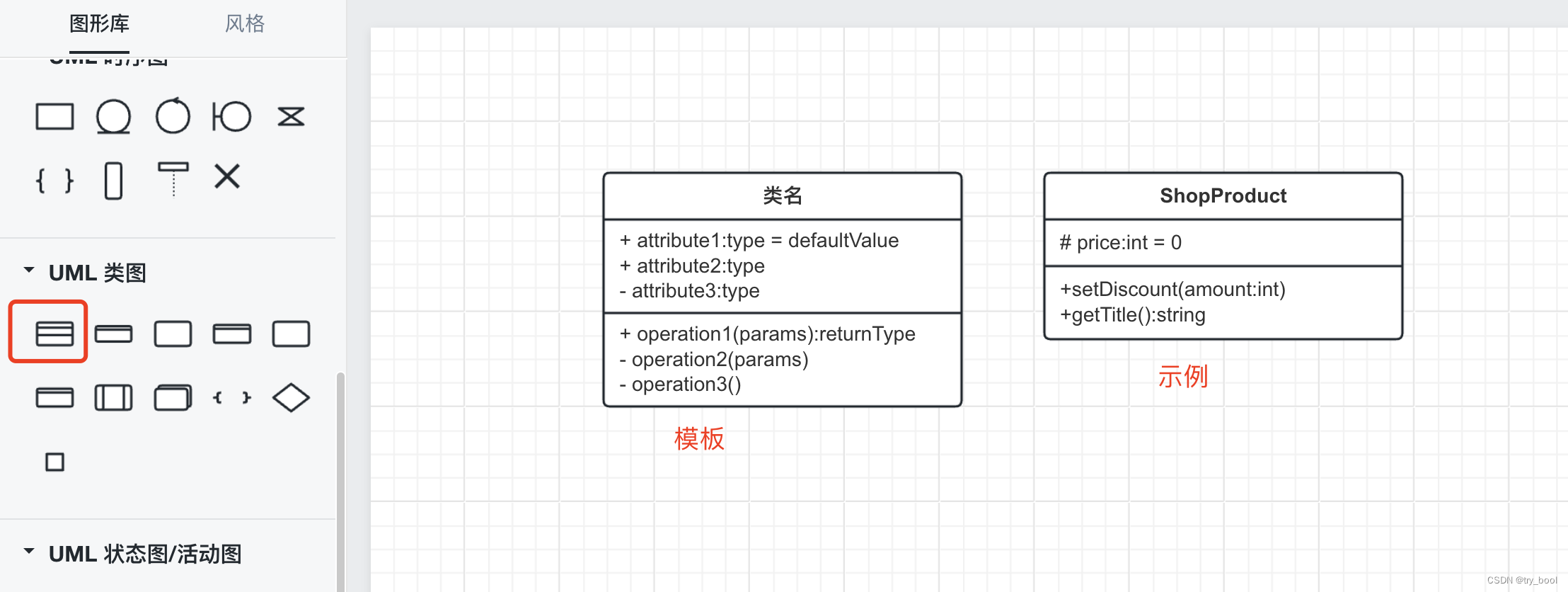

1、普通类
类分成3部分,最上面是类名,中间是属性,最下面是方法;
符号 | 可见性 | 说明 |
+ | 公有 | 对所有代码可见 |
- | 私有 | 仅对当前类可见 |
# | 受保护 | 仅对当前类及其子类可见 |
说明:只要清晰表达意图即可,可不必画出所有细节;

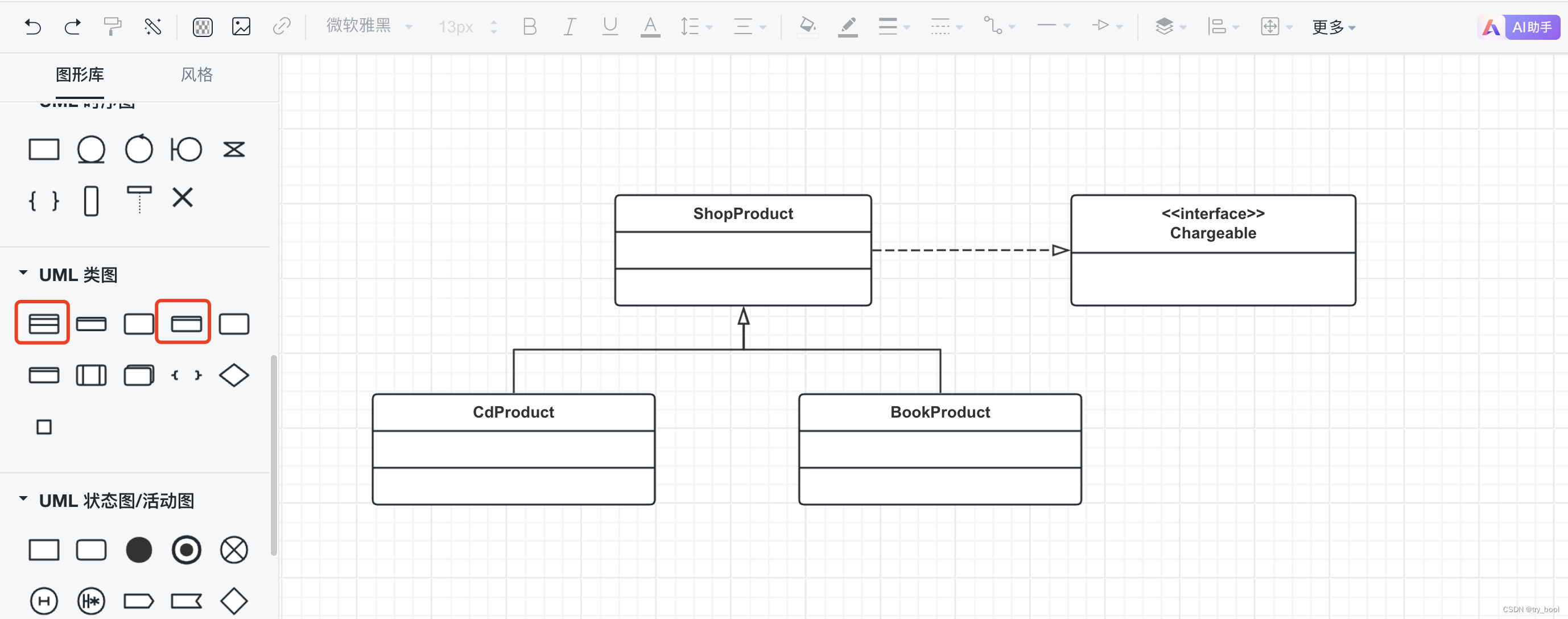

2、描述继承和实现
说明:从子类到父类的线,线顶端空心闭合箭头,表示继承关系;虚线空心闭合箭头表示实现类关系;

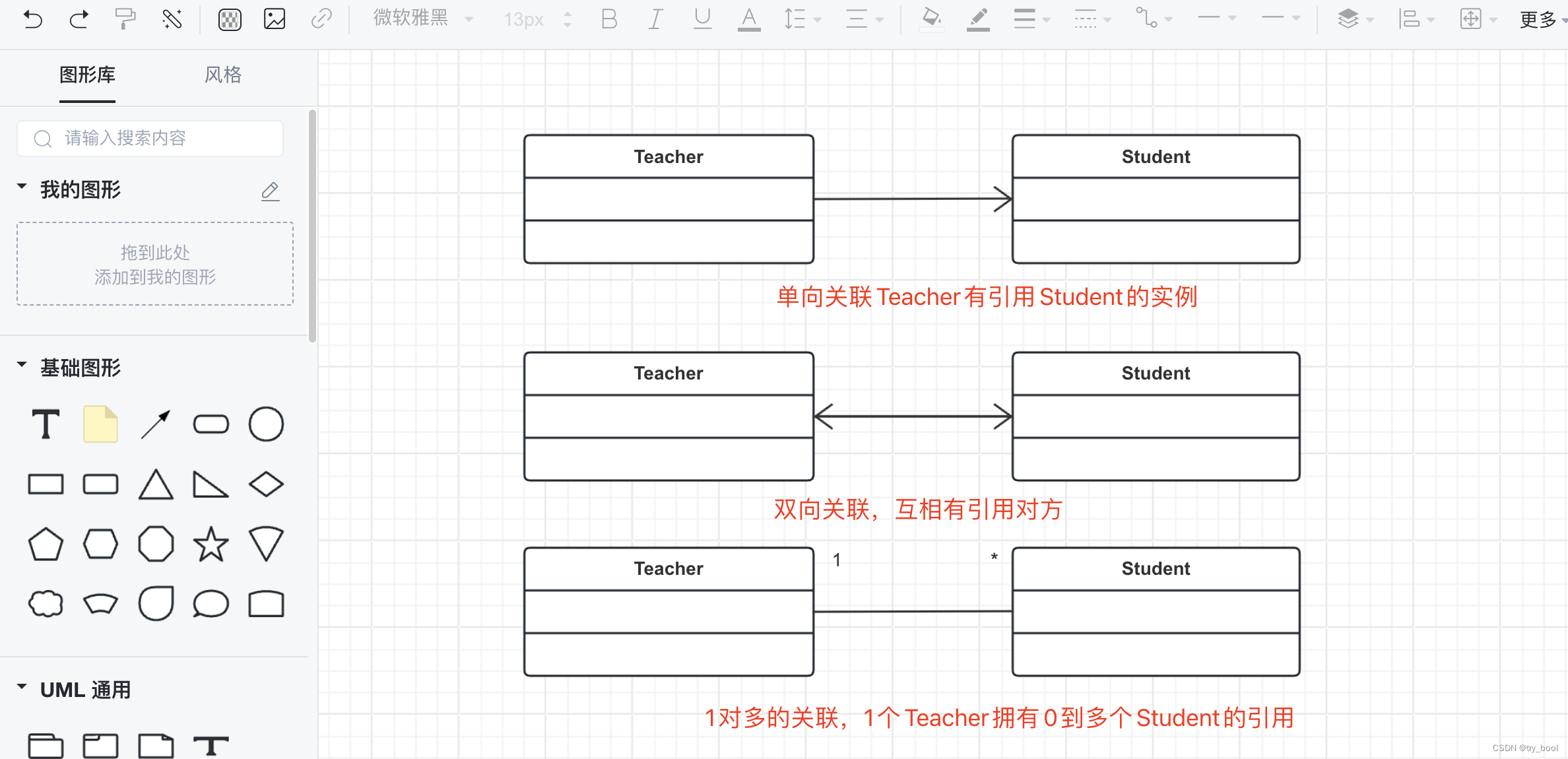

3、关联

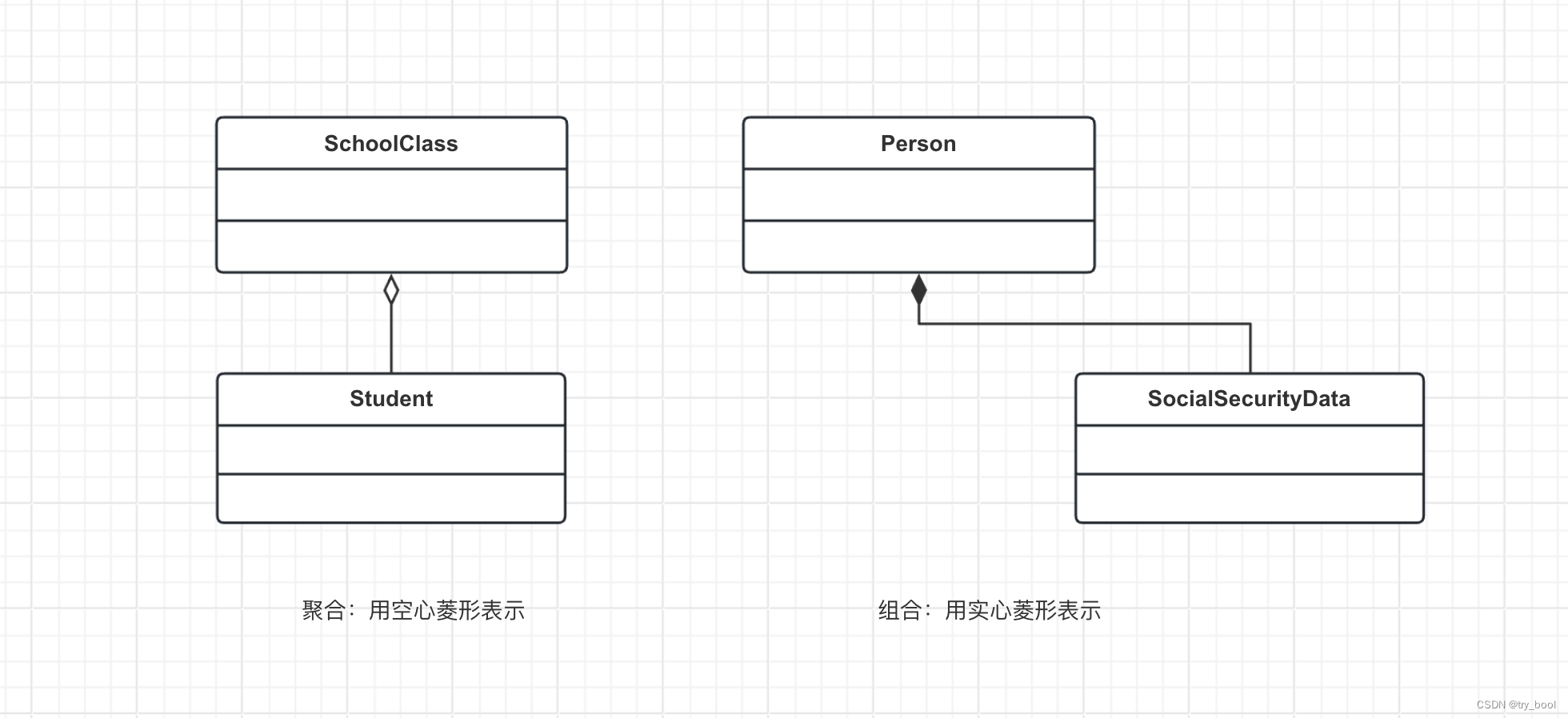

4、聚合和组合
聚合关系:用空心菱形表示,SchoolClass聚合了Student,学生组成了班级,但是相同的Student对象可以同时被不同的SchoolClass各个兴趣班实例引用,如果解散班级,不需要删除学生;
组合关系:被保护的对象只能由容器对象引用,当对象容器删除,自身也必须删除;

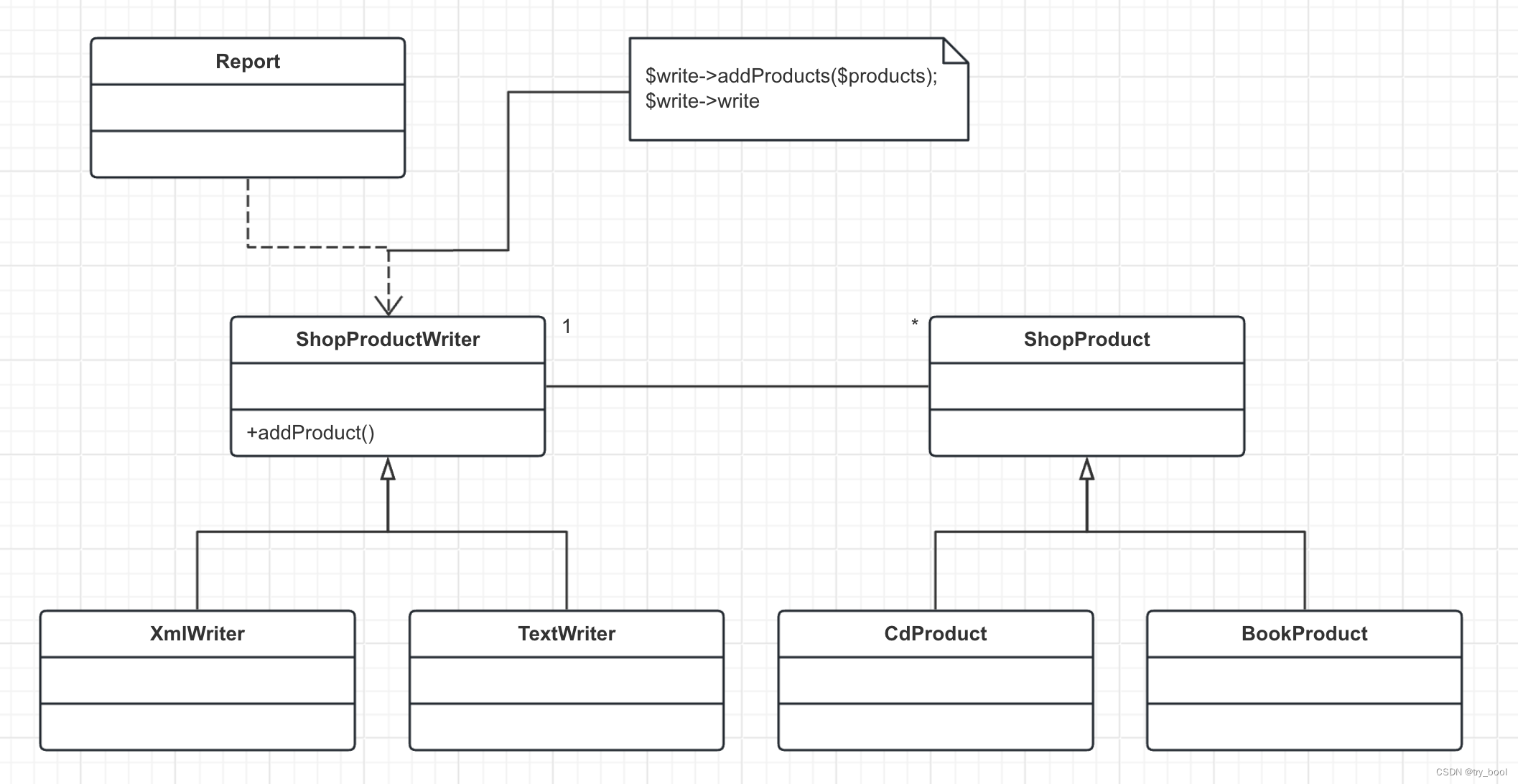

5、描述使用、使用注解
说明:
- Report类使用了ShopProductWriter对象。可以用一条连接两个类的虚线和开放箭头表示使用关系;
- Report对象并没有将ShopProductWriter对象当做属性,但ShopProduct对象则将ShopProductWriter对象当做属性;
- 使用注解:无法得知Report对象如何使用ShopProductWrite的情况下,可以加注解进行补充说明(注解是一个有折角的方框)
总结:
- 继承:实线、空心闭合箭头;
- 实现:虚线、空心闭合箭头;
- 关联:实线、开放箭头;
- 聚合:实线、空心菱形头;
- 组合:实线、实心菱形头;
- 使用:虚线、开放箭头;
- 注解:折角方形
- 可将性修饰符:+公有 -私有 #受保护;
下节:除了通过类图建模类之间的结构,还可以通过序列图来建模系统中对象之间的交互;
