概要
整体架构流程
1、组件内部架构图
前端摄像头通过sip信令和camera_version组件建立联系,camera_version组件向camera_version_cms组件发行设备信息,camera_version_cms将信息传送到中台。
中台通过HTTP协议向组件camera_version_cms发送视频流请求信息 http://192.168.2.104:2003/api/media/live
中台接收到 rtsp信令 rtsp://192.168.2.104:2554/live/34020000001320000001?st=1&dt=1&tran=2&f=no&stime=no&etime=no&tt=20230831174942&to=30&enc=678c0292fb4f0023d3dff0f0f9d6e8df,并传输到客户端,客户端通过rtsp协议请求到视频流。
工程下载和地址
流媒体工程包含camera_vision、camera_vision_cms两个组件,
组件在Ubuntu 16.04.6环境下编译,
部署环境建议Ubuntu 16.04.6
配置文件编辑

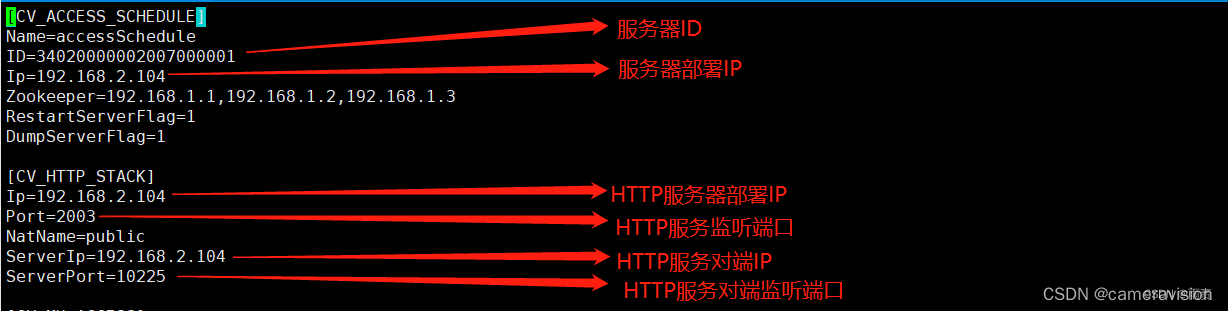

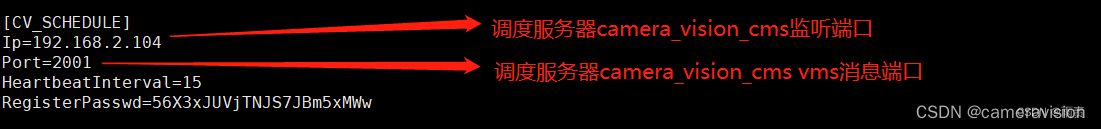

1、camera_vision_cms配置信息描述

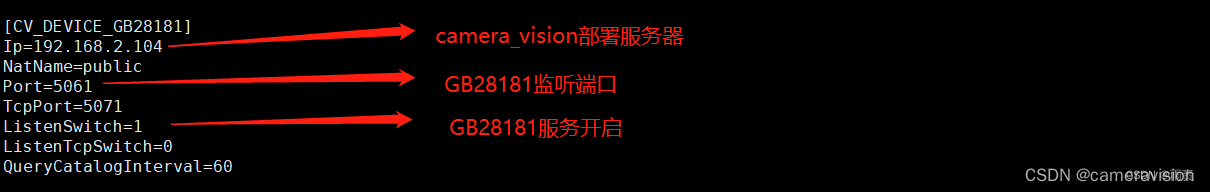

2、camera_vision配置信息描述
1、组件内部架构图
以上四个截图是关于camera_vision和camera_vision_cms两个组件配置信息的描述,

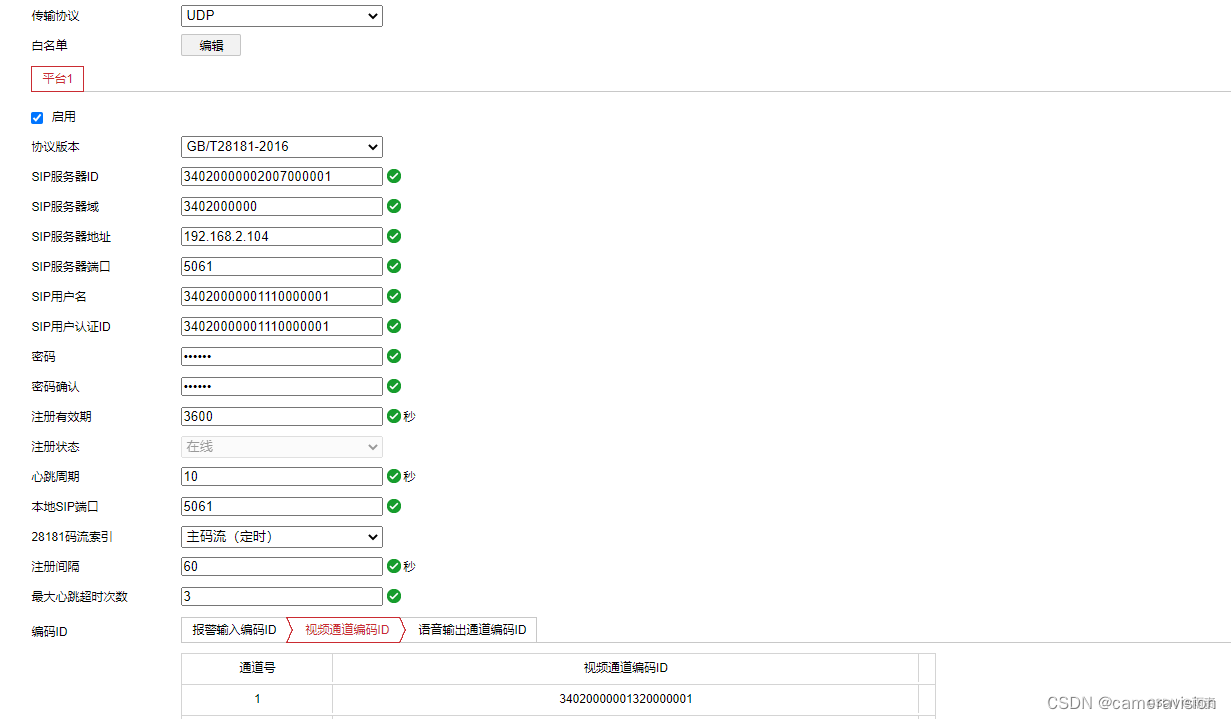

以下是海康摄像头的配置信息截图:
1)传输协议是UDP
2)SIP服务器ID和camera_vision_cms.conf配置文件中的ID匹配
3)SIP服务器端口和camera_vision.conf配置文件中CV_DEVICE_GB28181 的Port端口匹配
使用步骤

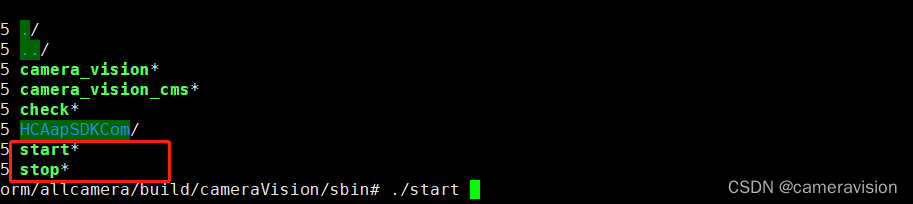

1、在ubuntu环境下启动服务

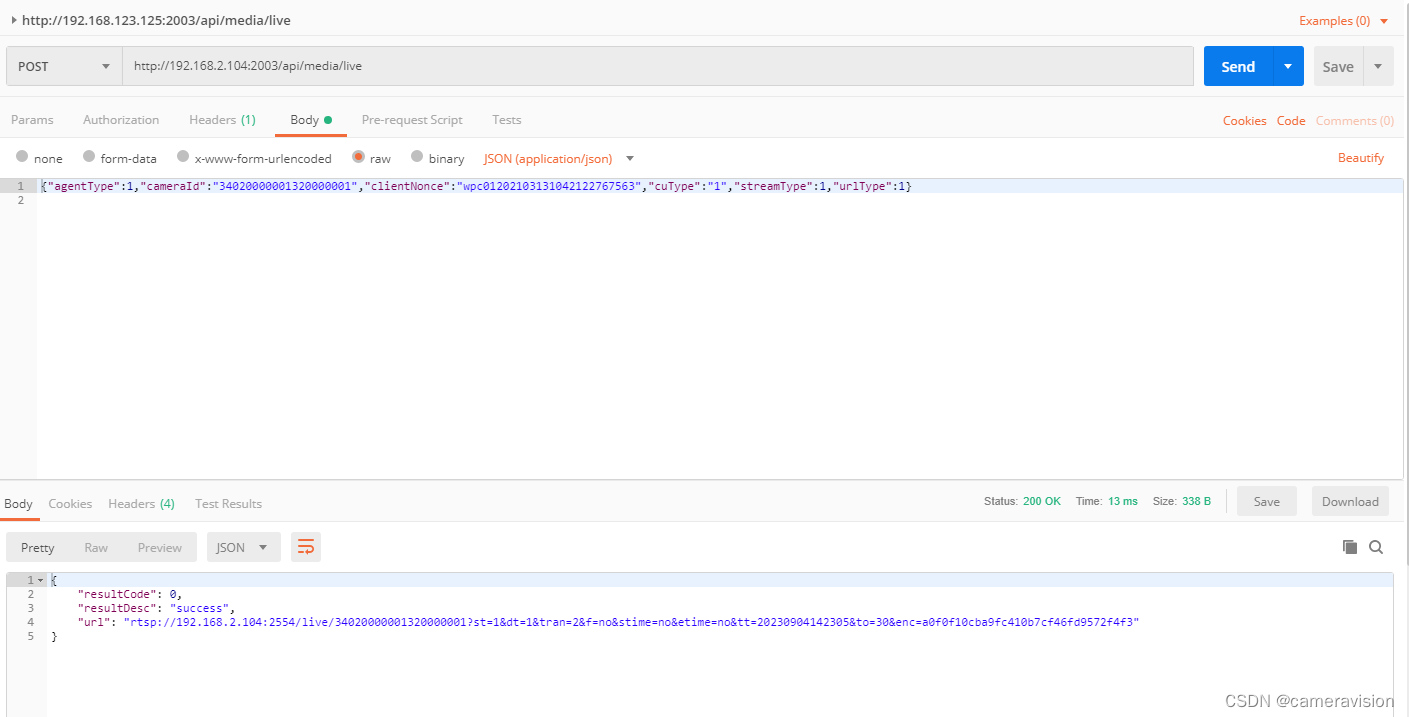

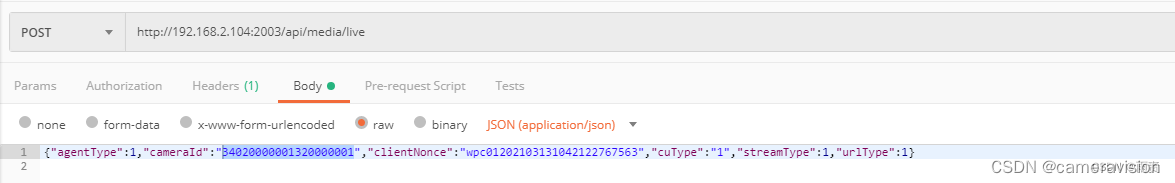

2、可以用postman模拟中台发送
返回rtsp格式如下
用vlc模拟客户端打开rtsp,播放视频流如下
