AMS1117-3.3低压差线性稳压芯片,sot-223/sot-89封装，芯片介绍及参考设计电路

AMS1117-3.3是一款低压差线性稳压芯片，固定输出3.3V，常见封装为TO-252（SOT-223）或TO-220。管脚定义如下（以TO-252封装为例）：

1. GND：接地端。
2. VOUT：稳压输出端（固定3.3V）。
3. VIN：电源输入端（输入电压需高于3.3V，典型值4.75V~12V）。

典型电路设计

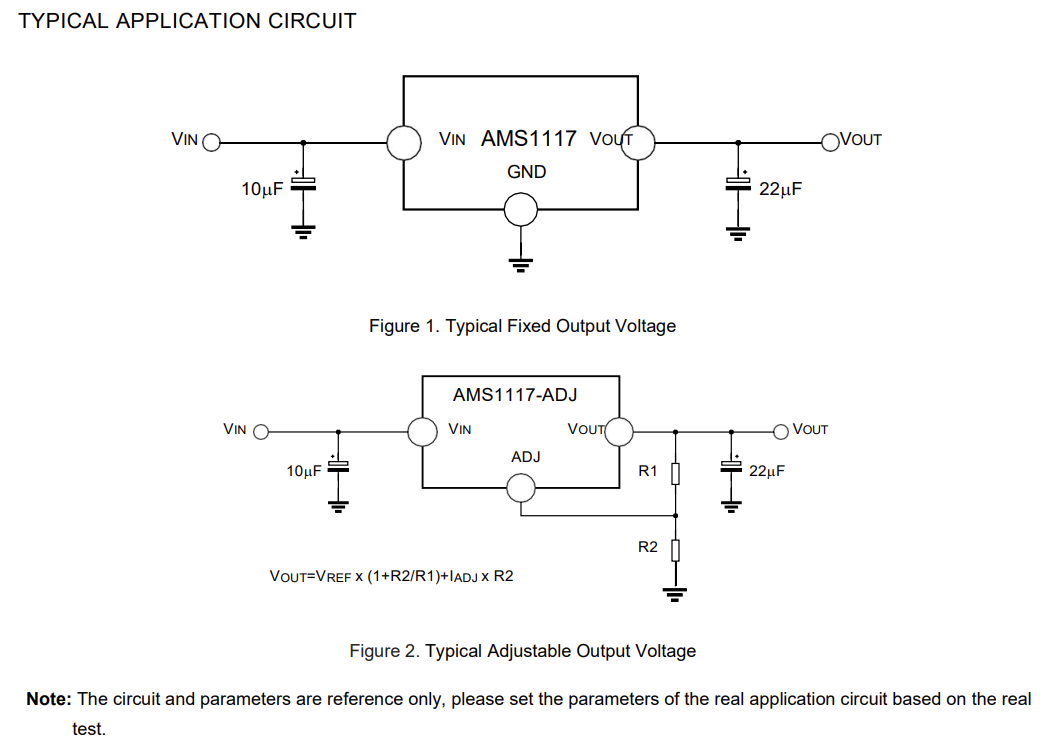

官方提供的电路参考

以AMS1117-3.3的典型应用电路需外接输入/输出电容以稳定工作。以下为基本电路配置：

图 1：典型固定输出电压电路

（说明：AMS117 是线性稳压器，用于将输入电压 VIN​ 稳压为固定输出电压 VOUT​。

• 输入侧 10μF 电容：滤除输入电压的高频纹波，提升稳压精度。
• 输出侧 22μF 电容：进一步平滑输出电压，增强负载瞬态响应能力。）

图 2：典型可调输出电压电路

（说明：AMS117-ADJ 是可调版本，通过外接电阻 R1 和 R2 调节输出电压 VOUT​，公式为：VOUT​=VREF​×(1+R1R2​)+IADJ​×R2

• VREF​：芯片内部基准电压（通常约 1.25V）；
• IADJ​：ADJ 引脚的漏电流（极小，可忽略，因此实际工程中常近似为 VOUT​≈VREF​×(1+R1R2​)）。）

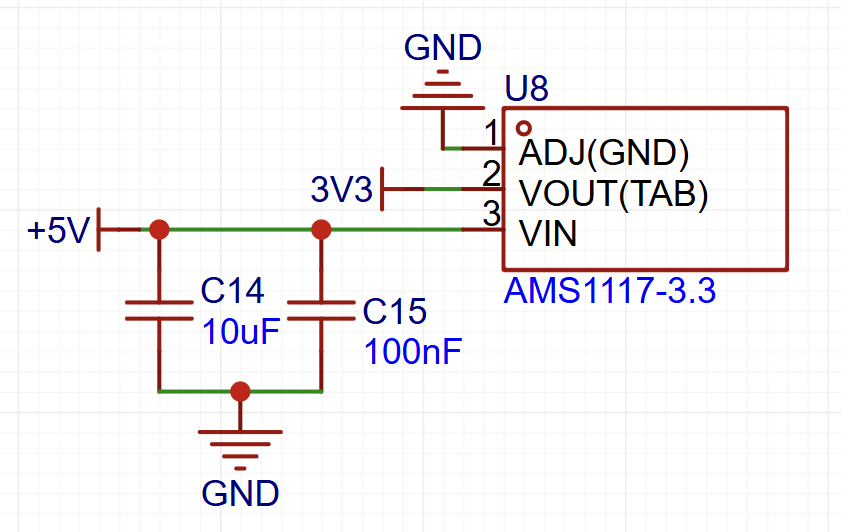

如果没有特殊的要求，一般电路可参考以下设计（已验证）
