TL494制作0-60V/0-20A/BUCK恒流恒压可调稳压电源/效率大于95%

使用TL494制作一款0-60V，0-20A，BUCK恒流恒压可调电源。
经过测试，电源效率在95%以上
最高输入电压可在MOS管耐压允许的情况下在100V以上
完整详细电路请下载。
完整详细电路原理+PCB
https://download.csdn.net/download/caocun_chao/14015963
https://download.csdn.net/download/caocun_chao/14015975
原理图下载地址1：https://download.csdn.net/download/caocun_chao/77979359
解压密码：871930
PCB成品图片：

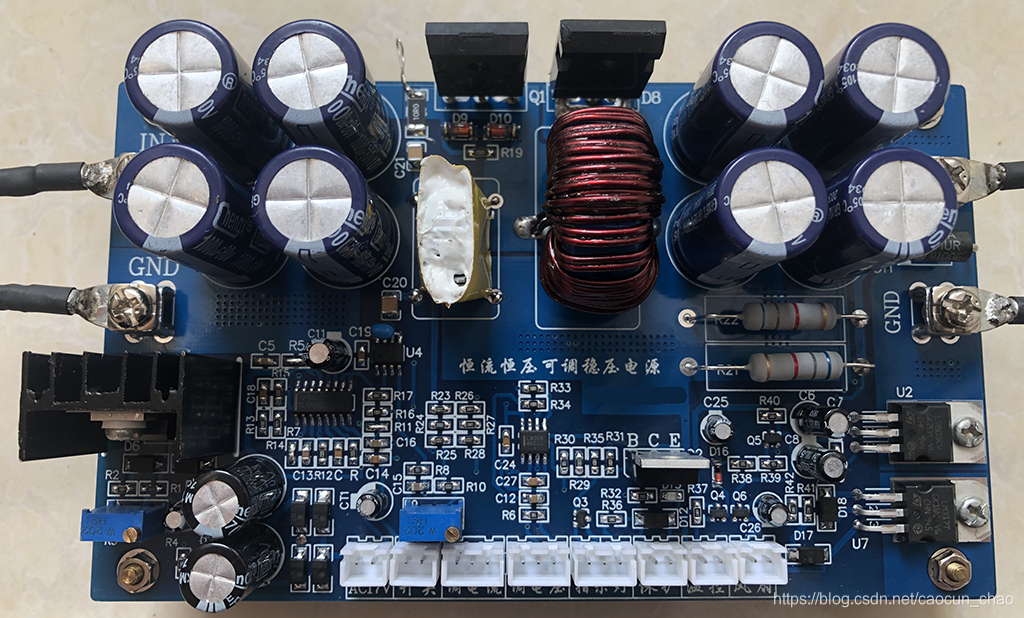

正面：

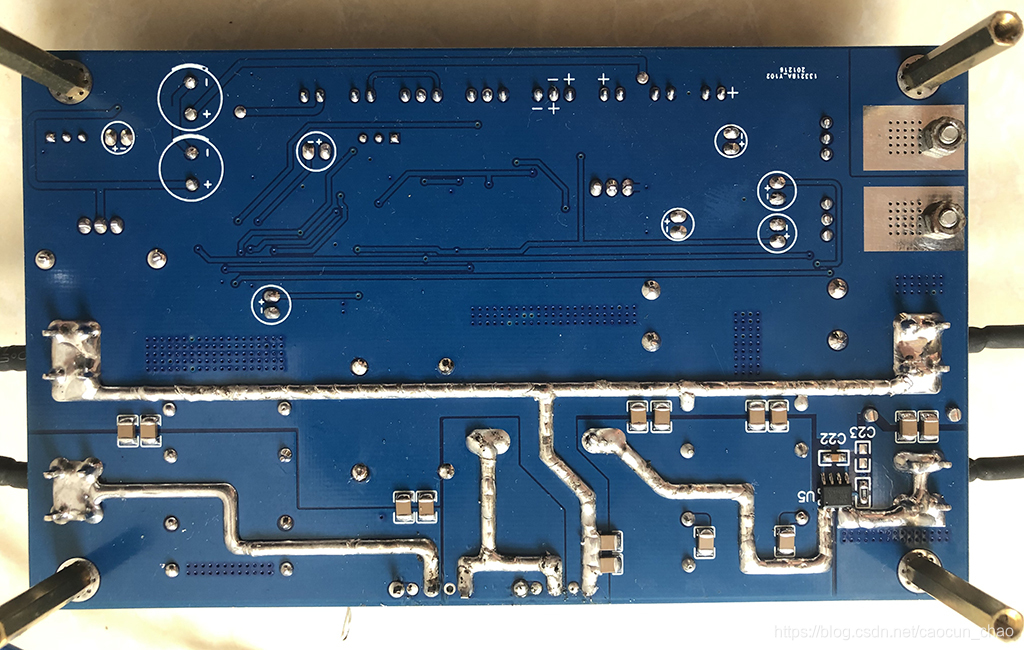

反面：

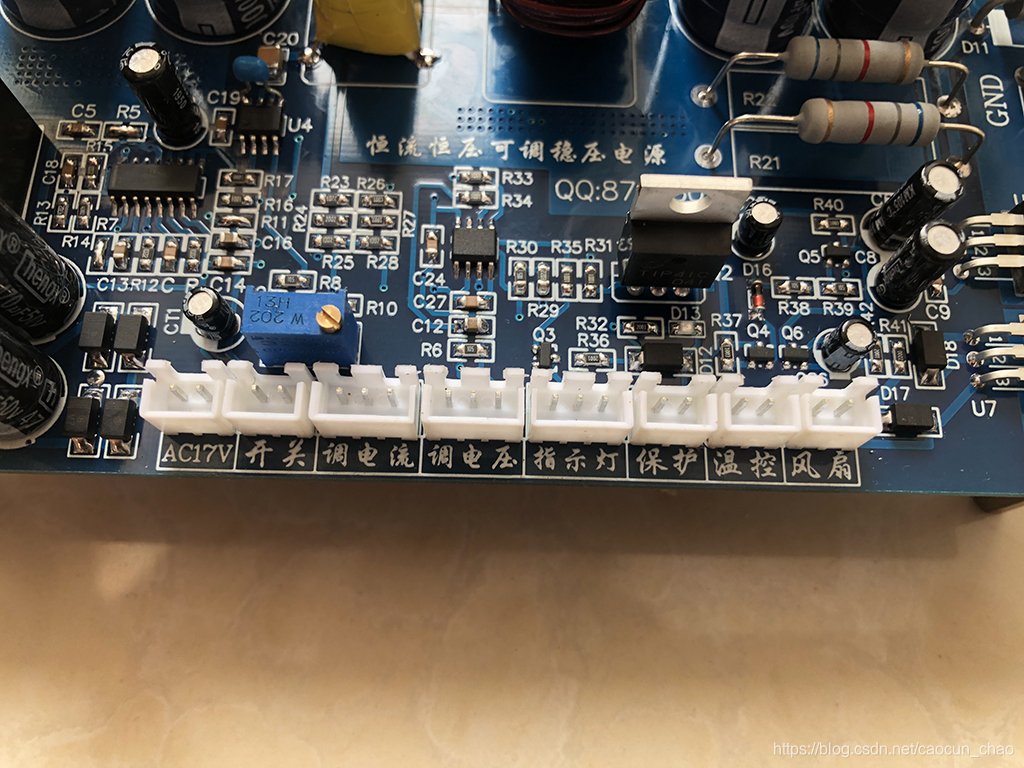

各控制端子：

原理图：
本电源采用TL494作为驱动，工作频率在110K左右。
为了电路工作稳定，控制部分使用独立的辅助电源。

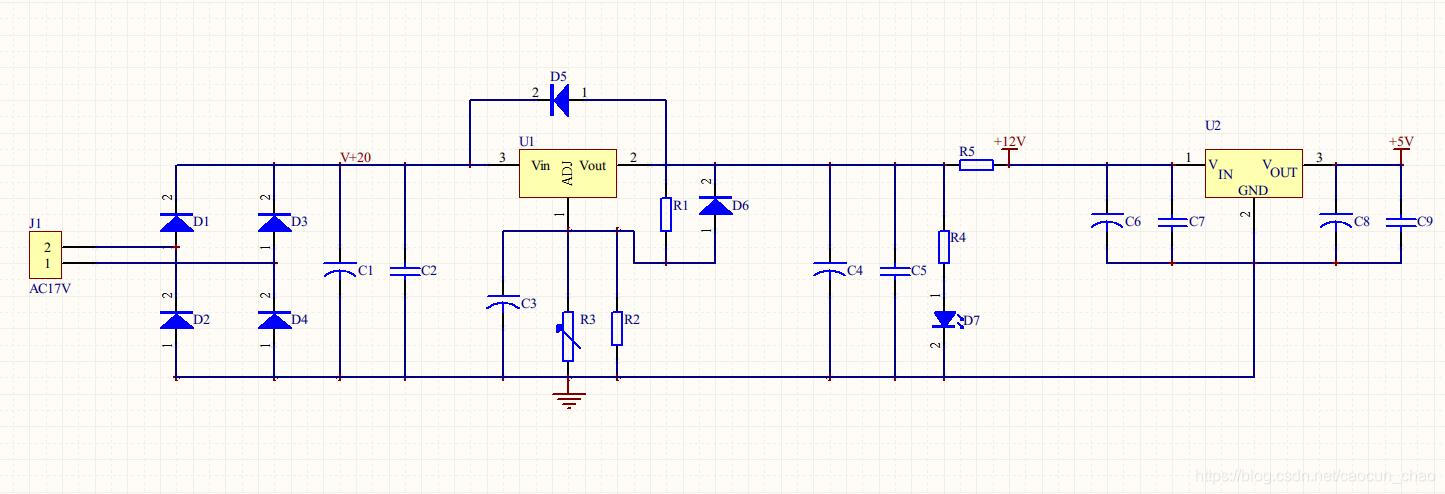

为了调试方便，使用LM317输出12V和5V作为辅助电源：
图中，R5为0R，调试时调整电位器使输出稳定在+12V以后短路R5。
详细参数请下载完整文档查看。

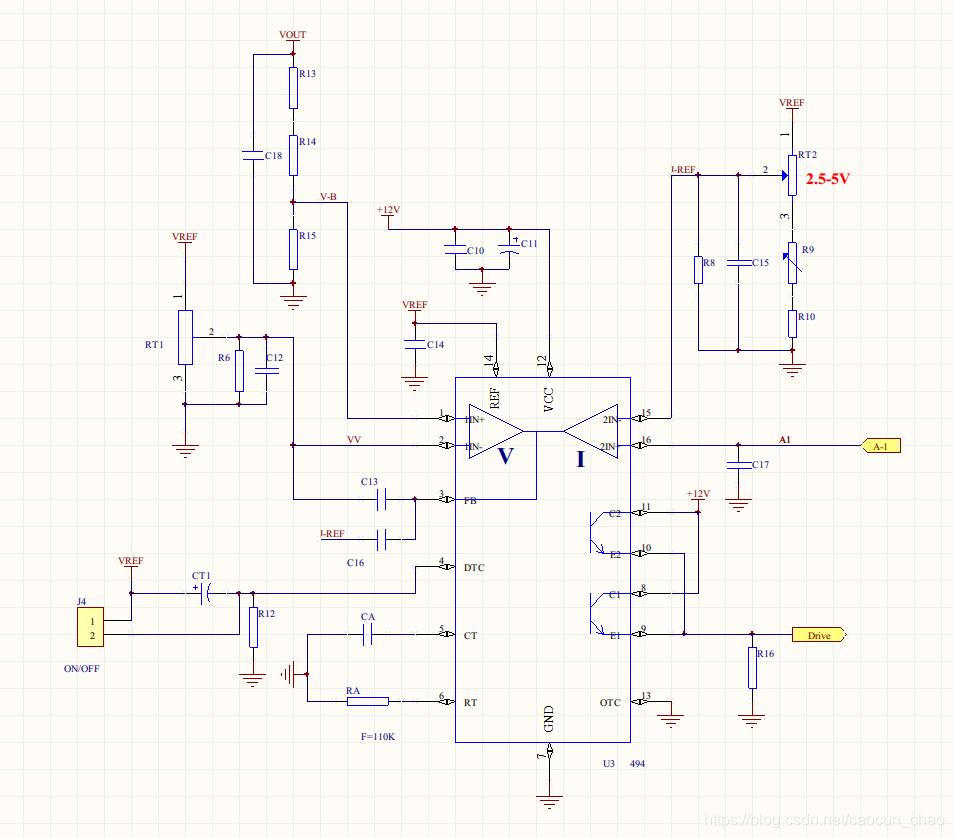

TL494驱动部分：
图中，TL494的1脚作为电压反馈输入端，2脚为电压调整端。R6为了防止电压调整电位器接触不良使电路失控。
15脚为电流调整电位器。R9的作用为了使电流归零调整。
A1为电流采样反馈端口。
R8的作用和R6一样。
TL494的第四脚为软启动端，J4作为输出控制开关，上电后4脚电压经过CT1慢慢拉低，是TL494正常输出，开关闭合后4脚电压拉高，TL494无输出。
详细参数请下载完整文档查看。

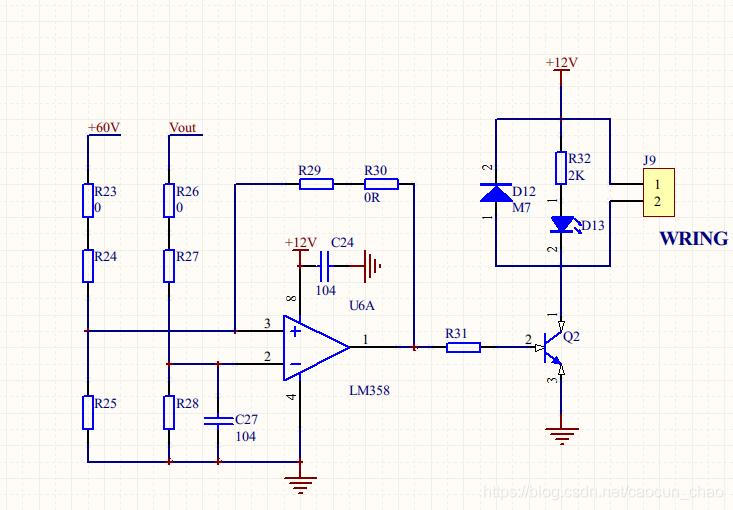

保护部分：
为了防止恶劣情况下MOS管击穿损坏电路。
在电源输出加一只继电器，通过此电路控制继电器闭合。
其原理是检测输入输出的压差，正常情况下，输入输出的压差应该在10V以上。
如果MOS管击穿，输出=输出。
通过一个滞回比较器检测，如果输入输出压差在10V以上，继电器吸合，输出正常。
如果输入输出压差小于大约8-10V，继电器马上断开切断输出。
图中R23,R26,R30为了调试方便而加。J9为继电器线圈。
详细参数请下载完整文档查看。

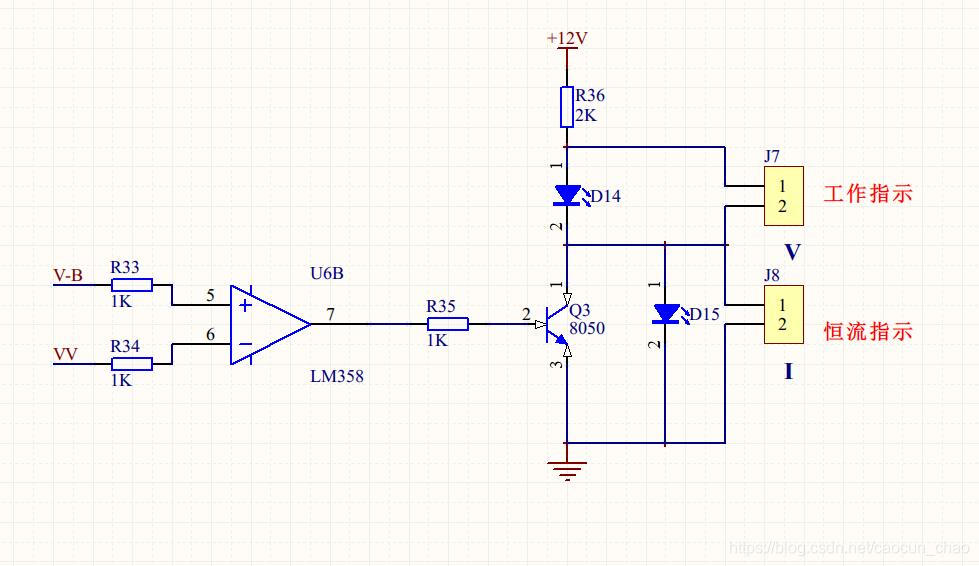

恒流稳压指示灯：
VB,VV为电压输出反馈和可调电压基准。
这两个端口可接电流调整，反馈口。
纯粹为了指示。

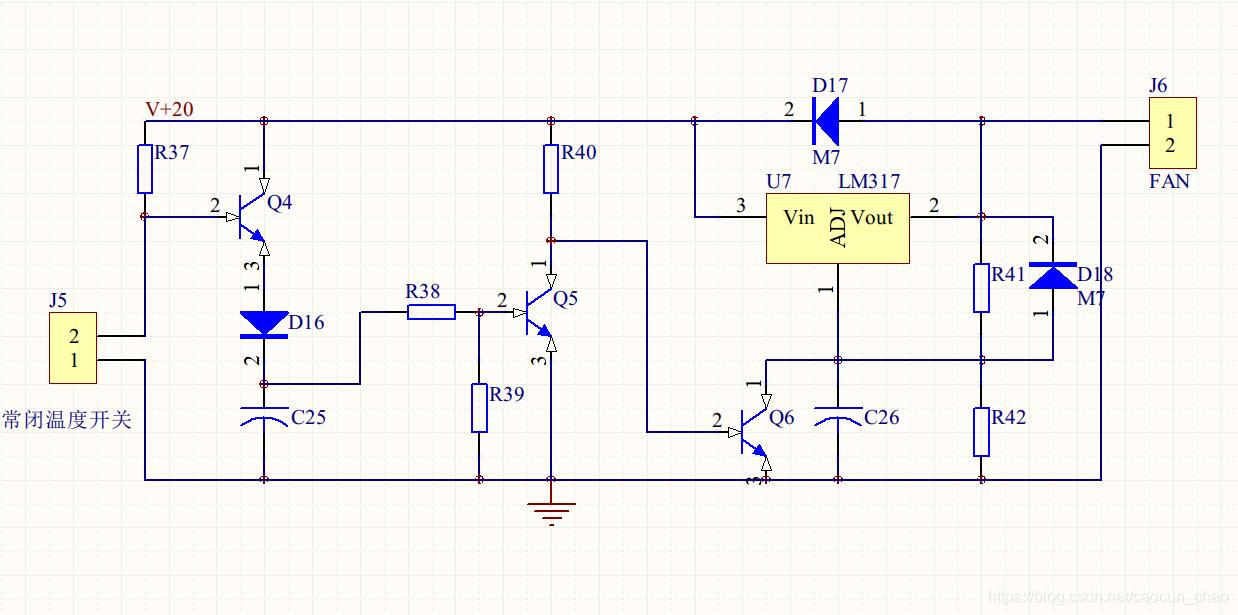

温控散热部分：
此电路使用60度常闭温控开关。
60度以下风扇不转，60度以上温控开关断开，风扇开始散热
散热到60度以下，延时一段时间后风扇才停止。
详细参数请下载完整文档查看。

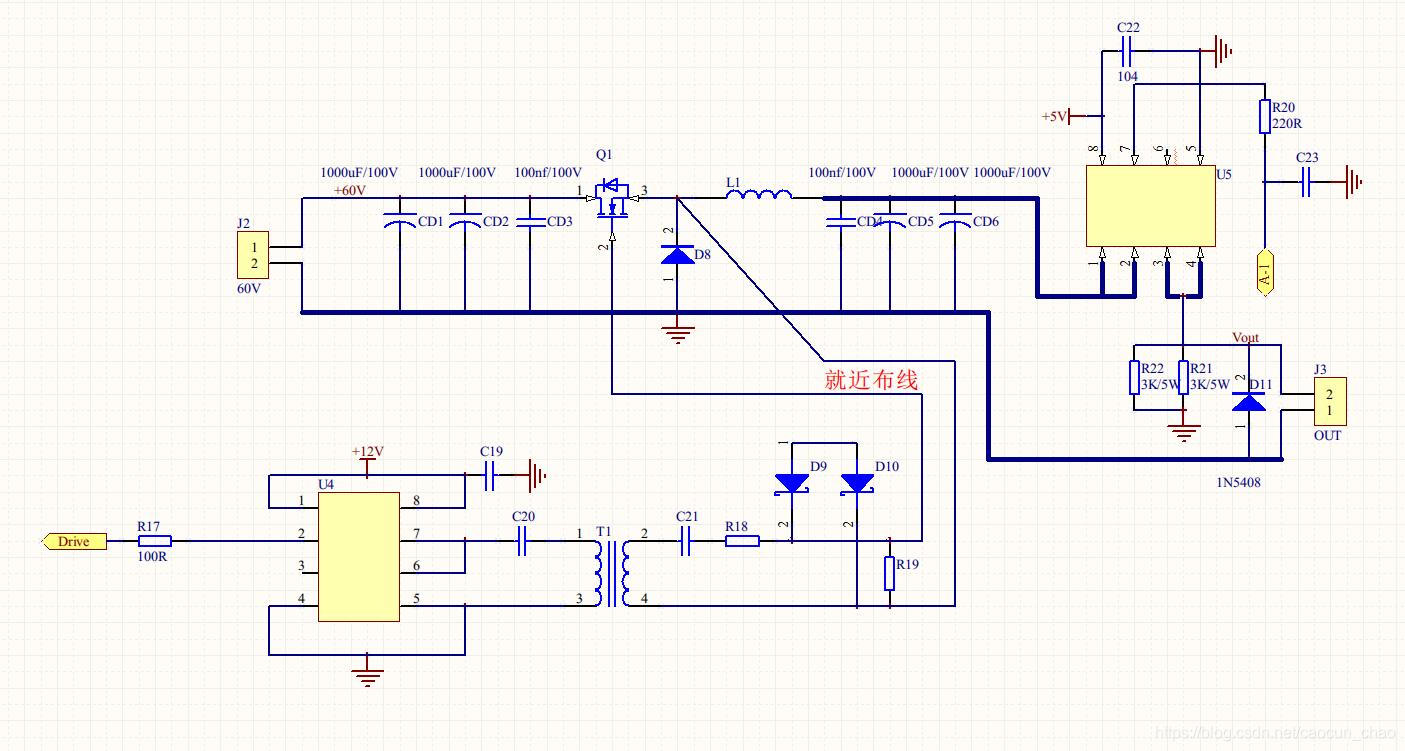

BUCK主电路和电流采样电路：
图中，主电源输入端采用多只低ESR电解电容并联。
MOS管选择尽可能耐压高，低导通电阻的NMOS。
电流采样没有使用传统的康铜丝+运放的低端采样。
使用一片电流采样芯片，为隔离型专用霍尔电流电流采样芯片。
因为TL494不能直接驱动变压器，所以使用一只驱动芯片驱动，
也可以使用三极管推挽驱动，但是没有专用芯片波形稳定，直接影响效率。
MOS管驱动采用隔离变压器驱动，使用随处可见的任意铁氧环形磁芯绕制即可。
绘制PCB的时候，输入电容，输出部分，尽可能的增加电容，采用低ESR的电解电容。
输出多并联几只104电容。
详情电路请下载完整文档。

注意：
布线时驱动电路尽量靠近MOS管G极。
输入电容，输出电容尽量靠近MOS管。
电容容量越大越好。
