简单介绍了一款固态源的使用说明

   目前市面上常见的微波类设备中的发射源主要有两种，一种是磁控管，另一种是固态源。磁控管在微波设备中是首先被大规模使用的发射源，其成本较低是一个优势，但是随之带来的是输出功率的不稳定，这个会严重影响治疗的安全性。因此，近些年来又出现了一种新的发射源，就是固态源。下面对一款固态源做一个简单介绍。

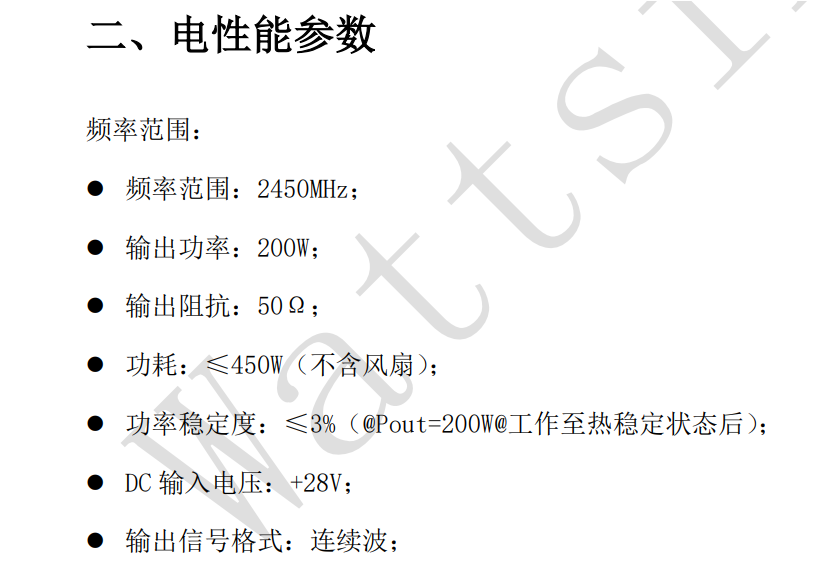

从上图可以看出其工作频率是2450MHZ，最大输出功率是200W，供电电压是28V。

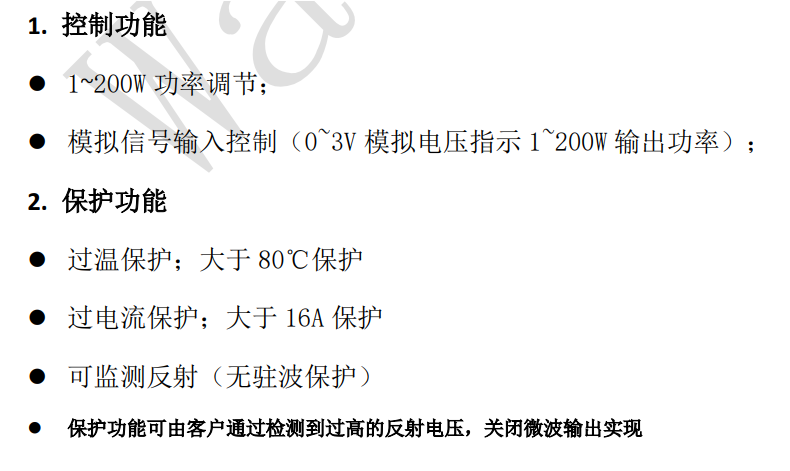

从上图可以看出功率在1-200W之间调节，0-3V模拟电压对应1-200W输出功率，大于80℃和大于16A均会触发相应的保护功能。

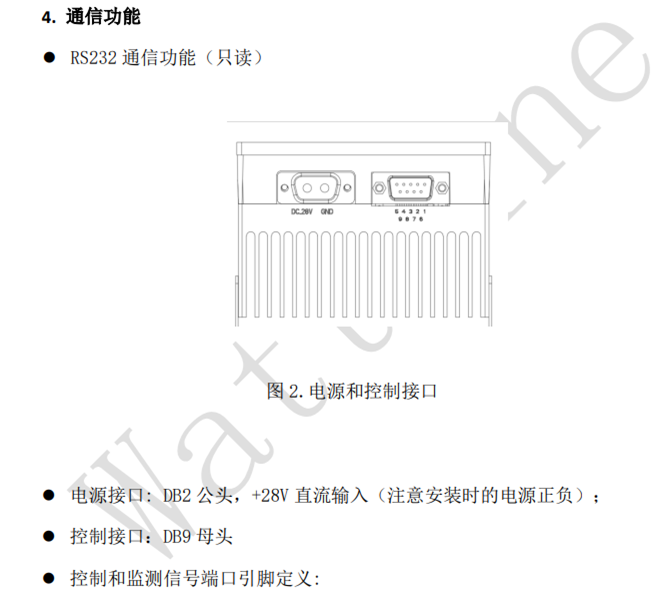

从上图接口定义看出，电源接口是DB2接头（注意正负极），控制接口是DB9接头。

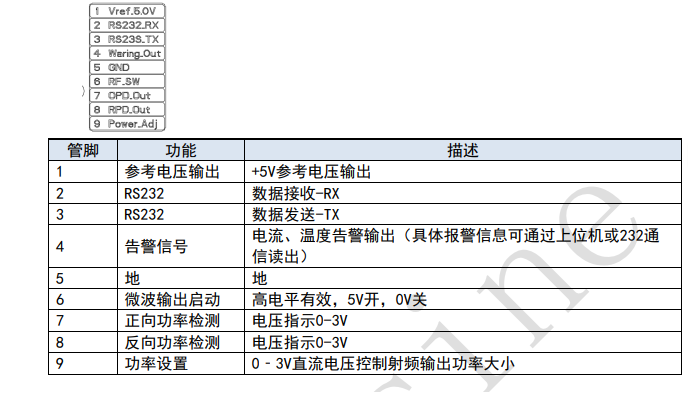

从DB9接头的定义来看，如果我们只是想控制固态源输出相应的功率，其实5,6,9三个引脚就够了，通过MCU控制对应引脚输出0-3V模拟电压控制输出功率。

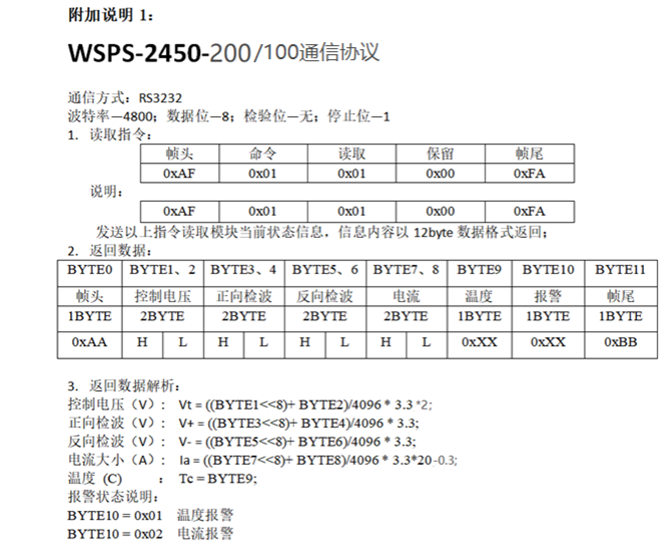

如果我们想读取固态源的告警信息的话，必须把2,3,4三个引脚接上，通过MCU的232串口根据固态源的通信协议解析对应每一帧的信息，计算得到对应的数值，判断固态源的状态。
如果我们还想实现空载检测功能，就必须再接上第8引脚，通过MCU检测相对应功率的电压值来判断固态源是否处于空载状态。
