Android事件分发机制 详解攻略,您值得拥有

前言

  • Android事件分发机制是Android开发者必须了解的基础
  • 网上有大量关于Android事件分发机制的文章,但存在一些问题:内容不全、思路不清晰、无源码分析、简单问题复杂化等等
  • 今天,我将全面总结Android的事件分发机制,我能保证这是市面上的最全面、最清晰、最易懂的
    1. 本文秉着“结论先行、详细分析在后”的原则,即先让大家感性认识,再通过理性分析从而理解问题;
    2. 所以,请各位读者先记住结论,再往下继续看分析;
    3. 文章较长,阅读需要较长时间,建议收藏等充足时间再进行阅读

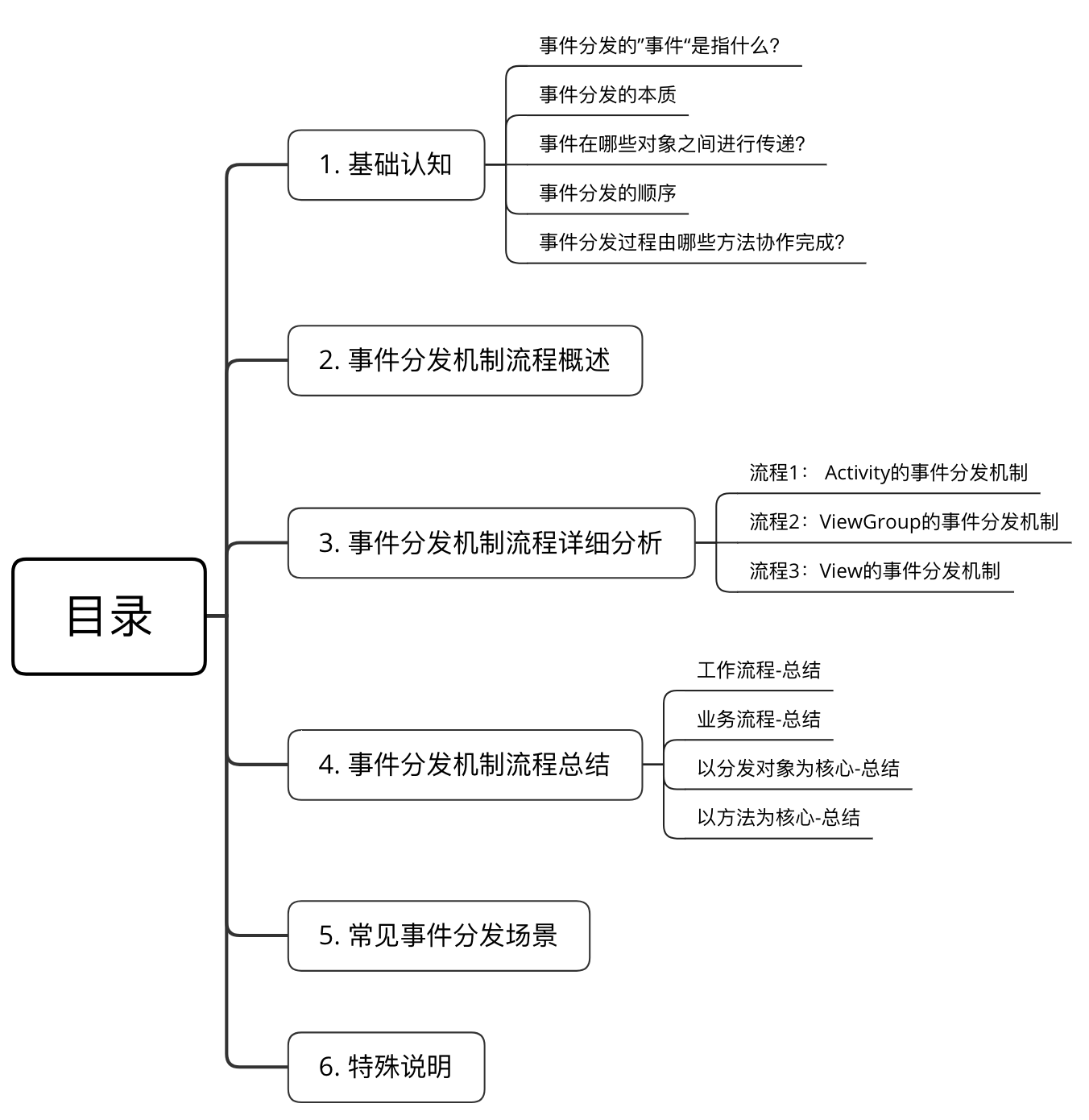

目录

示意图


1. 基础认知

1.1 事件分发的对象是谁?

答:点击事件(Touch事件)

  • 定义
    当用户触摸屏幕时(ViewViewGroup派生的控件),将产生点击事件(Touch事件)

    Touch事件的相关细节(发生触摸的位置、时间等)被封装成MotionEvent对象

  • 事件类型(4种)

事件类型 具体动作
MotionEvent.ACTION_DOWN 按下View(所有事件的开始)
MotionEvent.ACTION_UP 抬起View(与DOWN对应)
MotionEvent.ACTION_MOVE 滑动View
MotionEvent.ACTION_CANCEL 结束事件(非人为原因)
  • 特别说明:事件列

从手指接触屏幕 至 手指离开屏幕,这个过程产生的一系列事件

注:一般情况下,事件列都是以DOWN事件开始、UP事件结束,中间有无数的MOVE事件,如下图:
事件列

即当一个点击事件(MotionEvent )产生后,系统需把这个事件传递给一个具体的 View 去处理。

1.2 事件分发的本质

答:将点击事件(MotionEvent)传递到某个具体的View & 处理的整个过程

即 事件传递的过程 = 分发过程。

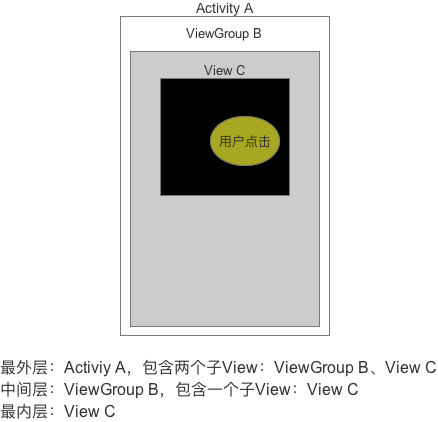

1.3 事件在哪些对象之间进行传递?

答:Activity、ViewGroup、View

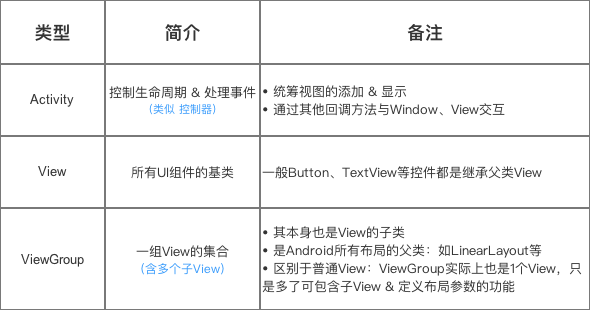

  • AndroidUI界面由ActivityViewGroupView 及其派生类组成

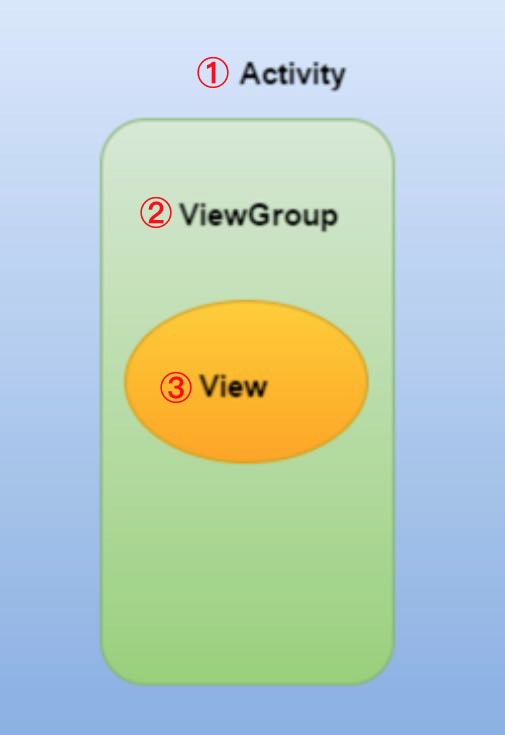

    UI界面

示意图

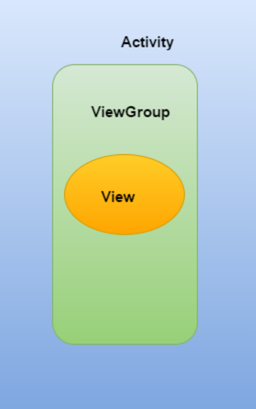

1.4 事件分发的顺序

即 事件传递的顺序:Activity -> ViewGroup -> View

即:1个点击事件发生后,事件先传到Activity、再传到ViewGroup、最终再传到 View

示意图

1.5 事件分发过程由哪些方法协作完成?

答:dispatchTouchEvent() 、onInterceptTouchEvent()和onTouchEvent()

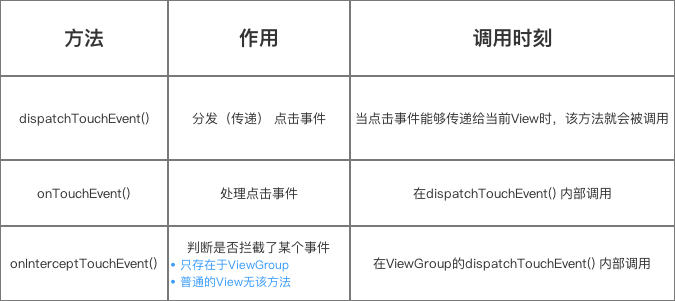

示意图

下文会对这3个方法进行详细介绍

1.6 总结

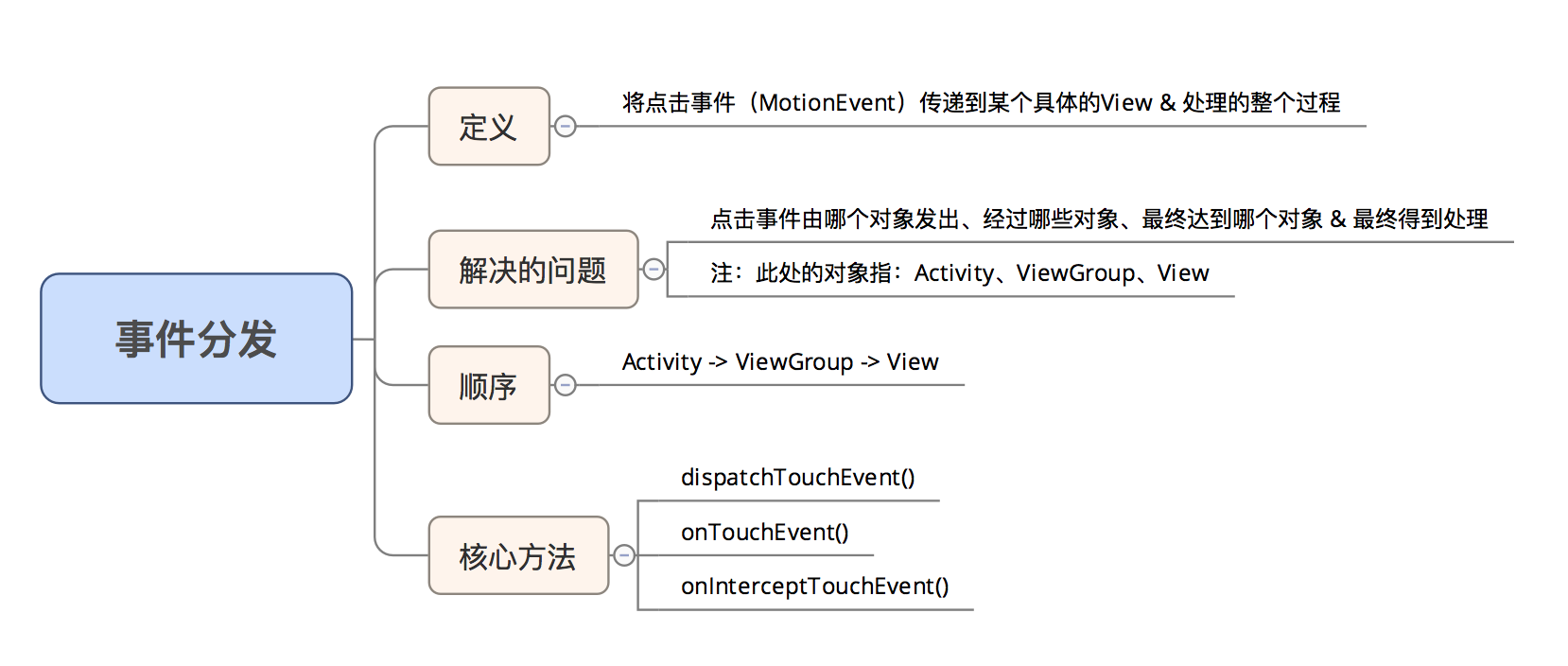

示意图

  • 至此,相信大家已经对 Android的事件分发有了感性的认知
  • 下面,我将详细介绍Android事件分发机制

2. 事件分发机制 源码分析

  • 请谨记:Android事件分发流程 = Activity -> ViewGroup -> View

    即:1个点击事件发生后,事件先传到Activity、再传到ViewGroup、最终再传到 View


示意图
  • 从上可知,要想充分理解Android分发机制,本质上是要理解:
    1. Activity对点击事件的分发机制
    2. ViewGroup对点击事件的分发机制
    3. View对点击事件的分发机制
  • 下面,我将通过源码,全面解析 事件分发机制
    即按顺序讲解:Activity事件分发机制、ViewGroup事件分发机制、View事件分发机制

2.1 Activity的事件分发机制

当一个点击事件发生时,事件最先传到`Activity`的`dispatchTouchEvent()`进行事件分发

2.1.1 源码分析

/**
  * 源码分析:Activity.dispatchTouchEvent()
  */
    public boolean dispatchTouchEvent(MotionEvent ev) {

            // 一般事件列开始都是DOWN事件 = 按下事件,故此处基本是true
            if (ev.getAction() == MotionEvent.ACTION_DOWN) {

                onUserInteraction();
                // ->>分析1

            }

            // ->>分析2
            if (getWindow().superDispatchTouchEvent(ev)) {

                return true;
                // 若getWindow().superDispatchTouchEvent(ev)的返回true
                // 则Activity.dispatchTouchEvent()就返回true,则方法结束。即 :该点击事件停止往下传递 & 事件传递过程结束
                // 否则:继续往下调用Activity.onTouchEvent

            }
            // ->>分析4
            return onTouchEvent(ev);
        }


/**
  * 分析1:onUserInteraction()
  * 作用:实现屏保功能
  * 注:
  *    a. 该方法为空方法
  *    b. 当此activity在栈顶时,触屏点击按home,back,menu键等都会触发此方法
  */
      public void onUserInteraction() {

      }
      // 回到最初的调用原处

/**
  * 分析2:getWindow().superDispatchTouchEvent(ev)
  * 说明:
  *     a. getWindow() = 获取Window类的对象
  *     b. Window类是抽象类,其唯一实现类 = PhoneWindow类;即此处的Window类对象 = PhoneWindow类对象
  *     c. Window类的superDispatchTouchEvent() = 1个抽象方法,由子类PhoneWindow类实现
  */
    @Override
    public boolean superDispatchTouchEvent(MotionEvent event) {

        return mDecor.superDispatchTouchEvent(event);
        // mDecor = 顶层View(DecorView)的实例对象
        // ->> 分析3
    }

/**
  * 分析3:mDecor.superDispatchTouchEvent(event)
  * 定义:属于顶层View(DecorView)
  * 说明:
  *     a. DecorView类是PhoneWindow类的一个内部类
  *     b. DecorView继承自FrameLayout,是所有界面的父类
  *     c. FrameLayout是ViewGroup的子类,故DecorView的间接父类 = ViewGroup
  */
    public boolean superDispatchTouchEvent(MotionEvent event) {

        return super.dispatchTouchEvent(event);
        // 调用父类的方法 = ViewGroup的dispatchTouchEvent()
        // 即 将事件传递到ViewGroup去处理,详细请看ViewGroup的事件分发机制

    }
    // 回到最初的调用原处

/**
  * 分析4:Activity.onTouchEvent()
  * 定义:属于顶层View(DecorView)
  * 说明:
  *     a. DecorView类是PhoneWindow类的一个内部类
  *     b. DecorView继承自FrameLayout,是所有界面的父类
  *     c. FrameLayout是ViewGroup的子类,故DecorView的间接父类 = ViewGroup
  */
  public boolean onTouchEvent(MotionEvent event) {

        // 当一个点击事件未被Activity下任何一个View接收 / 处理时
        // 应用场景:处理发生在Window边界外的触摸事件
        // ->> 分析5
        if (mWindow.shouldCloseOnTouch(this, event)) {
            finish();
            return true;
        }

        return false;
        // 即 只有在点击事件在Window边界外才会返回true,一般情况都返回false,分析完毕
    }

/**
  * 分析5:mWindow.shouldCloseOnTouch(this, event)
  */
    public boolean shouldCloseOnTouch(Context context, MotionEvent event) {
    // 主要是对于处理边界外点击事件的判断:是否是DOWN事件,event的坐标是否在边界内等
    if (mCloseOnTouchOutside && event.getAction() == MotionEvent.ACTION_DOWN
            && isOutOfBounds(context, event) && peekDecorView() != null) {
        return true;
    }
    return false;
    // 返回true:说明事件在边界外,即 消费事件
    // 返回false:未消费(默认)
}
// 回到分析4调用原处

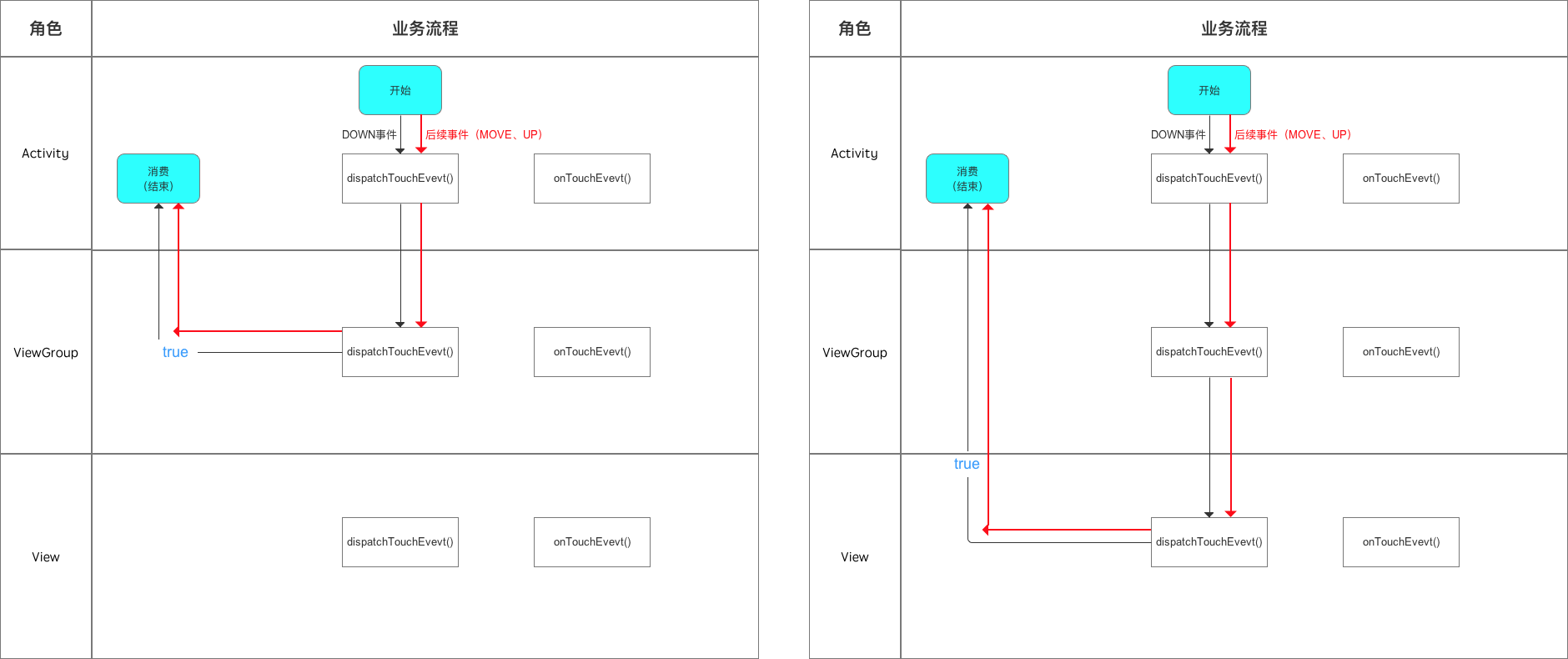

2.1.2 总结

  • 当一个点击事件发生时,从Activity的事件分发开始(Activity.dispatchTouchEvent()

示意图

  • 方法总结

示意图

那么,ViewGroupdispatchTouchEvent()什么时候返回true / false?请继续往下看ViewGroup事件的分发机制


2.2 ViewGroup事件的分发机制

从上面Activity事件分发机制可知,ViewGroup事件分发机制从dispatchTouchEvent()开始

2.2.1 源码分析

  1. Android 5.0后,ViewGroup.dispatchTouchEvent()的源码发生了变化(更加复杂),但原理相同;
  2. 本文为了让读者容易理解,故采用Android 5.0前的版本
/**
  * 源码分析:ViewGroup.dispatchTouchEvent()
  */
    public boolean dispatchTouchEvent(MotionEvent ev) {

    ... // 仅贴出关键代码

        // 重点分析1:ViewGroup每次事件分发时,都需调用onInterceptTouchEvent()询问是否拦截事件
            if (disallowIntercept || !onInterceptTouchEvent(ev)) {

            // 判断值1:disallowIntercept = 是否禁用事件拦截的功能(默认是false),可通过调用requestDisallowInterceptTouchEvent()修改
            // 判断值2: !onInterceptTouchEvent(ev) = 对onInterceptTouchEvent()返回值取反
                    // a. 若在onInterceptTouchEvent()中返回false(即不拦截事件),就会让第二个值为true,从而进入到条件判断的内部
                    // b. 若在onInterceptTouchEvent()中返回true(即拦截事件),就会让第二个值为false,从而跳出了这个条件判断
                    // c. 关于onInterceptTouchEvent() ->>分析1

                ev.setAction(MotionEvent.ACTION_DOWN);
                final int scrolledXInt = (int) scrolledXFloat;
                final int scrolledYInt = (int) scrolledYFloat;
                final View[] children = mChildren;
                final int count = mChildrenCount;

        // 重点分析2
            // 通过for循环,遍历了当前ViewGroup下的所有子View
            for (int i = count - 1; i >= 0; i--) {
                final View child = children[i];
                if ((child.mViewFlags & VISIBILITY_MASK) == VISIBLE
                        || child.getAnimation() != null) {
                    child.getHitRect(frame);

                    // 判断当前遍历的View是不是正在点击的View,从而找到当前被点击的View
                    // 若是,则进入条件判断内部
                    if (frame.contains(scrolledXInt, scrolledYInt)) {
                        final float xc = scrolledXFloat - child.mLeft;
                        final float yc = scrolledYFloat - child.mTop;
                        ev.setLocation(xc, yc);
                        child.mPrivateFlags &= ~CANCEL_NEXT_UP_EVENT;

                        // 条件判断的内部调用了该View的dispatchTouchEvent()
                        // 即 实现了点击事件从ViewGroup到子View的传递(具体请看下面的View事件分发机制)
                        if (child.dispatchTouchEvent(ev))  {

                        mMotionTarget = child;
                        return true;
                        // 调用子View的dispatchTouchEvent后是有返回值的
                        // 若该控件可点击,那么点击时,dispatchTouchEvent的返回值必定是true,因此会导致条件判断成立
                        // 于是给ViewGroup的dispatchTouchEvent()直接返回了true,即直接跳出
                        // 即把ViewGroup的点击事件拦截掉

                                }
                            }
                        }
                    }
                }
            }
            boolean isUpOrCancel = (action == MotionEvent.ACTION_UP) ||
                    (action == MotionEvent.ACTION_CANCEL);
            if (isUpOrCancel) {
                mGroupFlags &= ~FLAG_DISALLOW_INTERCEPT;
            }
            final View target = mMotionTarget;

        // 重点分析3
        // 若点击的是空白处(即无任何View接收事件) / 拦截事件(手动复写onInterceptTouchEvent(),从而让其返回true)
        if (target == null) {
            ev.setLocation(xf, yf);
            if ((mPrivateFlags & CANCEL_NEXT_UP_EVENT) != 0) {
                ev.setAction(MotionEvent.ACTION_CANCEL);
                mPrivateFlags &= ~CANCEL_NEXT_UP_EVENT;
            }

            return super.dispatchTouchEvent(ev);
            // 调用ViewGroup父类的dispatchTouchEvent(),即View.dispatchTouchEvent()
            // 因此会执行ViewGroup的onTouch() ->> onTouchEvent() ->> performClick() ->> onClick(),即自己处理该事件,事件不会往下传递(具体请参考View事件的分发机制中的View.dispatchTouchEvent())
            // 此处需与上面区别:子View的dispatchTouchEvent()
        }

        ...

}
/**
  * 分析1:ViewGroup.onInterceptTouchEvent()
  * 作用:是否拦截事件
  * 说明:
  *     a. 返回true = 拦截,即事件停止往下传递(需手动设置,即复写onInterceptTouchEvent(),从而让其返回true)
  *     b. 返回false = 不拦截(默认)
  */
  public boolean onInterceptTouchEvent(MotionEvent ev) {

    return false;

  }
  // 回到调用原处

2.2.2 总结

  • 结论:Android事件分发总是先传递到ViewGroup、再传递到View
  • 过程:当点击了某个控件时

示意图

  • 核心方法总结

示意图

2.2.3 Demo讲解

  • 布局如下

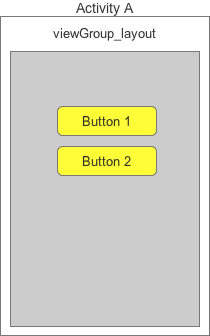

    布局层次

  • 测试代码

布局文件:activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/my_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:focusableInTouchMode="true"
    android:orientation="vertical">

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1" />

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2" />

</LinearLayout>

核心代码:MainActivity.java

/**
  * ViewGroup布局(myLayout)中有2个子View = 2个按钮
  */
    public class MainActivity extends AppCompatActivity {

    Button button1,button2;
    ViewGroup myLayout;

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        button1 = (Button)findViewById(R.id.button1);
        button2 = (Button)findViewById(R.id.button2);
        myLayout = (LinearLayout)findViewById(R.id.my_layout);

        // 1.为ViewGroup布局设置监听事件
        myLayout.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Log.d("TAG", "点击了ViewGroup");
            }
        });

        // 2. 为按钮1设置监听事件
        button1.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Log.d("TAG", "点击了button1");
            }
        });

        // 3. 为按钮2设置监听事件
        button2.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Log.d("TAG", "点击了button2");
            }
        });

    }
}
  • 结果测试
    示意图

从上面的测试结果发现:

  • 点击Button时,执行Button.onClick(),但ViewGroupLayout注册的onTouch()不会执行
  • 只有点击空白区域时,才会执行ViewGroupLayoutonTouch()
  • 结论:ButtononClick()将事件消费掉了,因此事件不会再继续向下传递。

2.3 View事件的分发机制

从上面ViewGroup事件分发机制知道,View事件分发机制从dispatchTouchEvent()开始

2.3.1 源码分析

/**
  * 源码分析:View.dispatchTouchEvent()
  */
  public boolean dispatchTouchEvent(MotionEvent event) {

        if (mOnTouchListener != null && (mViewFlags & ENABLED_MASK) == ENABLED &&
                mOnTouchListener.onTouch(this, event)) {
            return true;
        }
        return onTouchEvent(event);
  }
  // 说明:只有以下3个条件都为真,dispatchTouchEvent()才返回true;否则执行onTouchEvent()
  //     1. mOnTouchListener != null
  //     2. (mViewFlags & ENABLED_MASK) == ENABLED
  //     3. mOnTouchListener.onTouch(this, event)
  // 下面对这3个条件逐个分析


/**
  * 条件1:mOnTouchListener != null
  * 说明:mOnTouchListener变量在View.setOnTouchListener()方法里赋值
  */
  public void setOnTouchListener(OnTouchListener l) {

    mOnTouchListener = l;
    // 即只要我们给控件注册了Touch事件,mOnTouchListener就一定被赋值(不为空)

}

/**
  * 条件2:(mViewFlags & ENABLED_MASK) == ENABLED
  * 说明:
  *     a. 该条件是判断当前点击的控件是否enable
  *     b. 由于很多View默认enable,故该条件恒定为true
  */

/**
  * 条件3:mOnTouchListener.onTouch(this, event)
  * 说明:即 回调控件注册Touch事件时的onTouch();需手动复写设置,具体如下(以按钮Button为例)
  */
    button.setOnTouchListener(new OnTouchListener() {
        @Override
        public boolean onTouch(View v, MotionEvent event) {

            return false;
        }
    });
    // 若在onTouch()返回true,就会让上述三个条件全部成立,从而使得View.dispatchTouchEvent()直接返回true,事件分发结束
    // 若在onTouch()返回false,就会使得上述三个条件不全部成立,从而使得View.dispatchTouchEvent()中跳出If,执行onTouchEvent(event)

接下来,我们继续看:onTouchEvent(event)的源码分析

  1. 详情请看注释
  2. Android 5.0View.onTouchEvent()源码发生了变化(更加复杂),但原理相同;
  3. 本文为了让读者更好理解,所以采用Android 5.0前的版本
/**
  * 源码分析:View.onTouchEvent()
  */
  public boolean onTouchEvent(MotionEvent event) {
    final int viewFlags = mViewFlags;

    if ((viewFlags & ENABLED_MASK) == DISABLED) {

        return (((viewFlags & CLICKABLE) == CLICKABLE ||
                (viewFlags & LONG_CLICKABLE) == LONG_CLICKABLE));
    }
    if (mTouchDelegate != null) {
        if (mTouchDelegate.onTouchEvent(event)) {
            return true;
        }
    }

    // 若该控件可点击,则进入switch判断中
    if (((viewFlags & CLICKABLE) == CLICKABLE ||
            (viewFlags & LONG_CLICKABLE) == LONG_CLICKABLE)) {

                switch (event.getAction()) {

                    // a. 若当前的事件 = 抬起View(主要分析)
                    case MotionEvent.ACTION_UP:
                        boolean prepressed = (mPrivateFlags & PREPRESSED) != 0;

                            ...// 经过种种判断,此处省略

                            // 执行performClick() ->>分析1
                            performClick();
                            break;

                    // b. 若当前的事件 = 按下View
                    case MotionEvent.ACTION_DOWN:
                        if (mPendingCheckForTap == null) {
                            mPendingCheckForTap = new CheckForTap();
                        }
                        mPrivateFlags |= PREPRESSED;
                        mHasPerformedLongPress = false;
                        postDelayed(mPendingCheckForTap, ViewConfiguration.getTapTimeout());
                        break;

                    // c. 若当前的事件 = 结束事件(非人为原因)
                    case MotionEvent.ACTION_CANCEL:
                        mPrivateFlags &= ~PRESSED;
                        refreshDrawableState();
                        removeTapCallback();
                        break;

                    // d. 若当前的事件 = 滑动View
                    case MotionEvent.ACTION_MOVE:
                        final int x = (int) event.getX();
                        final int y = (int) event.getY();

                        int slop = mTouchSlop;
                        if ((x < 0 - slop) || (x >= getWidth() + slop) ||
                                (y < 0 - slop) || (y >= getHeight() + slop)) {
                            // Outside button
                            removeTapCallback();
                            if ((mPrivateFlags & PRESSED) != 0) {
                                // Remove any future long press/tap checks
                                removeLongPressCallback();
                                // Need to switch from pressed to not pressed
                                mPrivateFlags &= ~PRESSED;
                                refreshDrawableState();
                            }
                        }
                        break;
                }
                // 若该控件可点击,就一定返回true
                return true;
            }
             // 若该控件不可点击,就一定返回false
            return false;
        }

/**
  * 分析1:performClick()
  */
    public boolean performClick() {

        if (mOnClickListener != null) {
            playSoundEffect(SoundEffectConstants.CLICK);
            mOnClickListener.onClick(this);
            return true;
            // 只要我们通过setOnClickListener()为控件View注册1个点击事件
            // 那么就会给mOnClickListener变量赋值(即不为空)
            // 则会往下回调onClick() & performClick()返回true
        }
        return false;
    }

2.3.2 总结

  • 每当控件被点击时:

示意图

注:onTouch()的执行 先于 onClick()

  • 核心方法总结

示意图

2.3.3 Demo讲解

下面我将用Demo验证上述的结论

/**
  * 结论验证1:在回调onTouch()里返回false
  */
   // 1. 通过OnTouchListener()复写onTouch(),从而手动设置返回false
   button.setOnTouchListener(new View.OnTouchListener() {

            @Override
            public boolean onTouch(View v, MotionEvent event) {
                System.out.println("执行了onTouch(), 动作是:" + event.getAction());

                return false;
            }
        });

    // 2. 通过 OnClickListener()为控件设置点击事件,为mOnClickListener变量赋值(即不为空),从而往下回调onClick()
    button.setOnClickListener(new View.OnClickListener() {

            @Override
            public void onClick(View v) {
                System.out.println("执行了onClick()");
            }

        });

/**
  * 结论验证2:在回调onTouch()里返回true
  */
   // 1. 通过OnTouchListener()复写onTouch(),从而手动设置返回true
   button.setOnTouchListener(new View.OnTouchListener() {

            @Override
            public boolean onTouch(View v, MotionEvent event) {
                System.out.println("执行了onTouch(), 动作是:" + event.getAction());

                return true;
            }
        });

    // 2. 通过 OnClickListener()为控件设置点击事件,为mOnClickListener变量赋值(即不为空)
    // 但由于dispatchTouchEvent()返回true,即事件不再向下传递,故不调用onClick())
    button.setOnClickListener(new View.OnClickListener() {

            @Override
            public void onClick(View v) {
                System.out.println("执行了onClick()");
            }

        });
  • 测试结果
    示意图

2.4 总结

示意图

若您已经看到此处,那么恭喜你,你已经能非常熟悉掌握Android的事件分发机制了

即:ActivityViewGroupView 的事件分发机制


3. 工作流程 总结

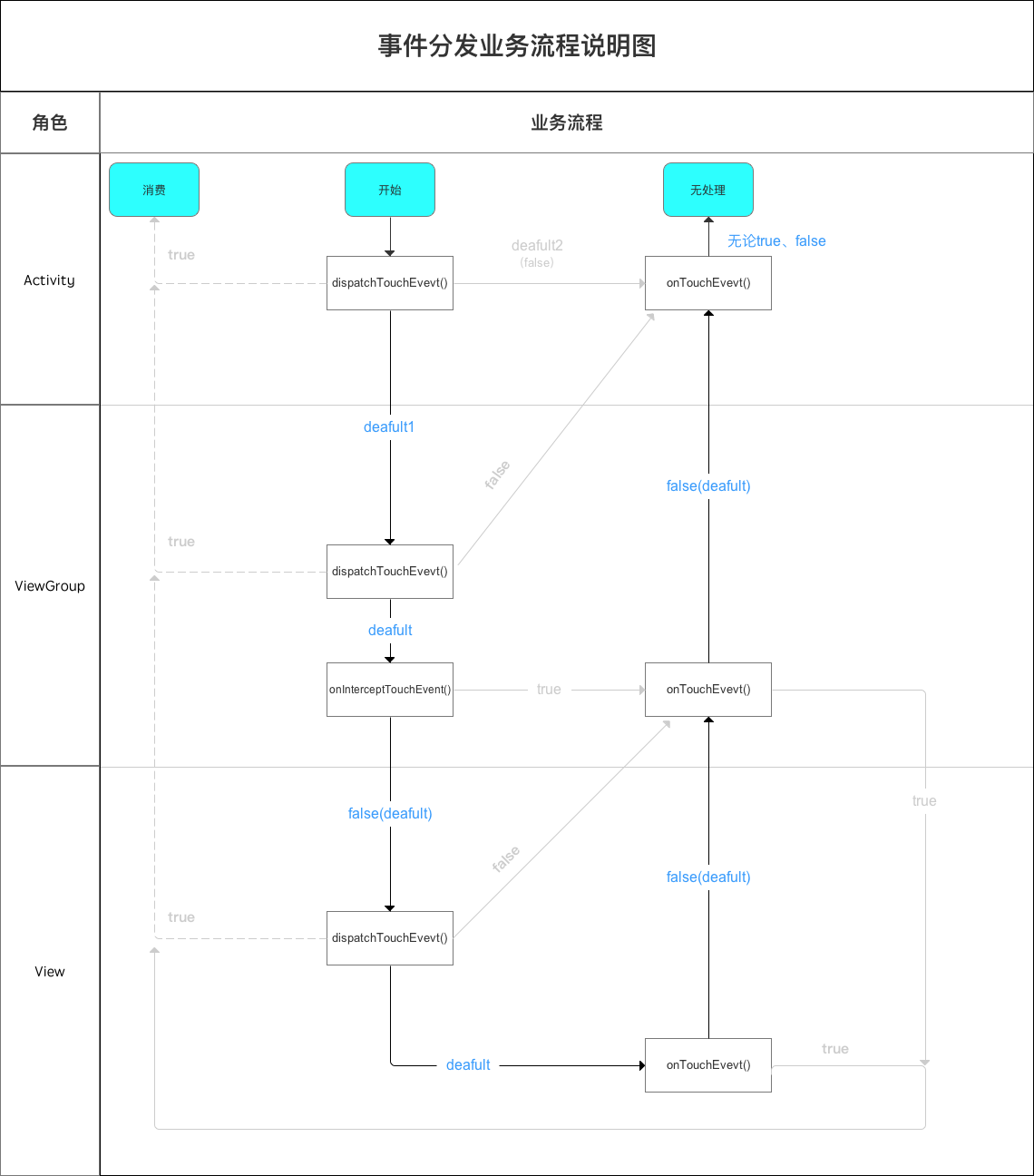

  • 在本节中,我将结合源码,梳理出1个事件分发的工作流程总结,具体如下:

示意图

左侧虚线:具备相关性 & 逐层返回

  • 以角色为核心的图解说明

示意图

  • 以方法为核心的图解说明

示意图


4. 核心方法总结

  • 已知事件分发过程的核心方法为:dispatchTouchEvent()onInterceptTouchEvent()onTouchEvent()
    示意图

  • 下面,我将结合总结的工作流程,再次详细讲解该3个方法

4.1 dispatchTouchEvent()

  • 简介

示意图

示意图

  • 返回情况说明

情况1:默认
示意图

示意图

情况2:返回true
示意图

示意图

情况3:返回false
示意图

示意图


4.2 onInterceptTouchEvent()

  • 简介

示意图

注:ActivityView都无该方法

示意图

  • 返回情况说明

情况1:true

示意图

示意图

情况2:false(默认)

示意图

示意图


4.3 onTouchEvent()

  • 简介

示意图

示意图

  • 返回情况说明

情况1:返回true

示意图

示意图

情况2:返回false(default)
示意图

示意图

4.4 三者关系

下面,我用一段伪代码来阐述上述3个方法的关系 & 事件传递规则

/**
  * 点击事件产生后
  */
  // 步骤1:调用dispatchTouchEvent()
  public boolean dispatchTouchEvent(MotionEvent ev) {

    boolean consume = false; //代表 是否会消费事件

    // 步骤2:判断是否拦截事件
    if (onInterceptTouchEvent(ev)) {
      // a. 若拦截,则将该事件交给当前View进行处理
      // 即调用onTouchEvent ()方法去处理点击事件
        consume = onTouchEvent (ev) ;

    } else {

      // b. 若不拦截,则将该事件传递到下层
      // 即 下层元素的dispatchTouchEvent()就会被调用,重复上述过程
      // 直到点击事件被最终处理为止
      consume = child.dispatchTouchEvent (ev) ;
    }

    // 步骤3:最终返回通知 该事件是否被消费(接收 & 处理)
    return consume;

   }

5. 常见的事件分发场景

下面,我将通过实例说明常见的事件传递情况 & 流程

5.1 背景描述

  • 讨论的布局如下:

示意图

  • 情景
    1. 用户先触摸到屏幕上View C上的某个点(图中黄区)
      Action_DOWN事件在此处产生
    2. 用户移动手指
    3. 最后离开屏幕

5.2 一般的事件传递情况

一般的事件传递场景有:

  • 默认情况
  • 处理事件
  • 拦截DOWN事件
  • 拦截后续事件(MOVEUP

场景1:默认

  • 即不对控件里的方法(dispatchTouchEvent()onTouchEvent()onInterceptTouchEvent())进行重写 或 更改返回值
  • 那么调用的是这3个方法的默认实现:调用下层的方法 & 逐层返回
  • 事件传递情况:(呈U型)
    1. 从上往下调用dispatchTouchEvent()

      Activity A ->> ViewGroup B ->> View C

    2. 从下往上调用onTouchEvent()
      View C ->> ViewGroup B ->> Activity A

示意图

注:虽然ViewGroup BonInterceptTouchEvent()对DOWN事件返回了false,但后续的事件(MOVE、UP)依然会传递给它的onInterceptTouchEvent()
这一点与onTouchEvent()的行为是不一样的:不再传递 & 接收该事件列的其他事件

场景2:处理事件

View C希望处理该点击事件,即:设置View C为可点击的(Clickable) 或 复写其onTouchEvent()返回true

最常见的:设置Button按钮来响应点击事件

事件传递情况:(如下图)

  • DOWN事件被传递给C的onTouchEvent方法,该方法返回true,表示处理该事件
  • 因为View C正在处理该事件,那么DOWN事件将不再往上传递给ViewGroup B 和 Activity AonTouchEvent()
  • 该事件列的其他事件(Move、Up)也将传递给View ConTouchEvent()

示意图

会逐层往dispatchTouchEvent() 返回,最终事件分发结束

场景3:拦截DOWN事件

假设ViewGroup B希望处理该点击事件,即ViewGroup B复写了onInterceptTouchEvent()返回trueonTouchEvent()返回true
事件传递情况:(如下图)

  • DOWN事件被传递给ViewGroup BonInterceptTouchEvent(),该方法返回true,表示拦截该事件,即自己处理该事件(事件不再往下传递)
  • 调用自身的onTouchEvent()处理事件(DOWN事件将不再往上传递给Activity AonTouchEvent()

  • 该事件列的其他事件(Move、Up)将直接传递给ViewGroup BonTouchEvent()

    注:

    1. 该事件列的其他事件(Move、Up)将不会再传递给ViewGroup BonInterceptTouchEvent();因:该方法一旦返回一次true,就再也不会被调用
    2. 逐层往dispatchTouchEvent() 返回,最终事件分发结束

示意图

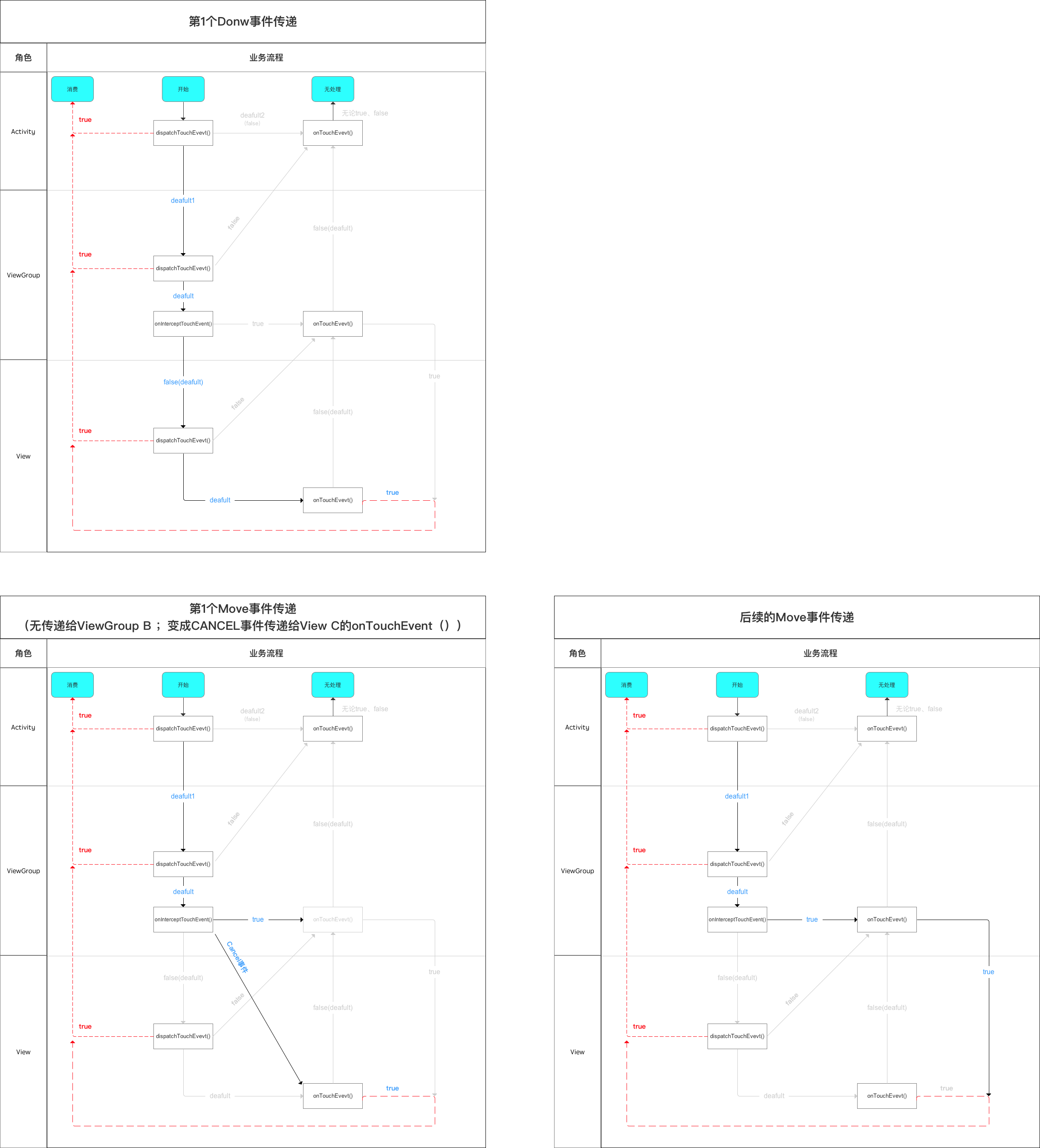

场景4:拦截DOWN的后续事件

结论

  • ViewGroup 拦截了一个半路的事件(如MOVE),该事件将会被系统变成一个CANCEL事件 & 传递给之前处理该事件的子View
  • 该事件不会再传递给ViewGrouponTouchEvent()
  • 只有再到来的事件才会传递到ViewGrouponTouchEvent()

场景描述
ViewGroup B 无拦截DOWN事件(还是View C来处理DOWN事件),但它拦截了接下来的MOVE事件

DOWN事件传递到View ConTouchEvent(),返回了true

实例讲解

  • 在后续到来的MOVE事件,ViewGroup BonInterceptTouchEvent()返回true拦截该MOVE事件,但该事件并没有传递给ViewGroup B ;这个MOVE事件将会被系统变成一个CANCEL事件传递给View ConTouchEvent()
  • 后续又来了一个MOVE事件,该MOVE事件才会直接传递给ViewGroup BonTouchEvent()

    后续事件将直接传递给ViewGroup BonTouchEvent()处理,而不会再传递给ViewGroup BonInterceptTouchEvent(),因该方法一旦返回一次true,就再也不会被调用了。

  • View C再也不会收到该事件列产生的后续事件

示意图

至此,关于Android常见的事件传递情况 & 流程已经讲解完毕。


6. 额外知识

6.1 Touch事件的后续事件(MOVE、UP)层级传递


  • 若给控件注册了Touch事件,每次点击都会触发一系列action事件(ACTION_DOWN,ACTION_MOVE,ACTION_UP等)
  • dispatchTouchEvent()事件分发时,只有前一个事件(如ACTION_DOWN)返回true,才会收到后一个事件(ACTION_MOVE和ACTION_UP)

即如果在执行ACTION_DOWN时返回false,后面一系列的ACTION_MOVE、ACTION_UP事件都不会执行
从上面对事件分发机制分析知:


  • dispatchTouchEvent()、 onTouchEvent() 消费事件、终结事件传递(返回true)
  • 而onInterceptTouchEvent 并不能消费事件,它相当于是一个分叉口起到分流导流的作用,对后续的ACTION_MOVE和ACTION_UP事件接收起到非常大的作用

请记住:接收了ACTION_DOWN事件的函数不一定能收到后续事件(ACTION_MOVE、ACTION_UP)
这里给出ACTION_MOVE和ACTION_UP事件的传递结论


  • 结论1
    若对象(Activity、ViewGroup、View)的dispatchTouchEvent()分发事件后消费了事件(返回true),那么收到ACTION_DOWN的函数也能收到ACTION_MOVE和ACTION_UP

黑线:ACTION_DOWN事件传递方向
红线:ACTION_MOVE 、 ACTION_UP事件传递方向
流程讲解

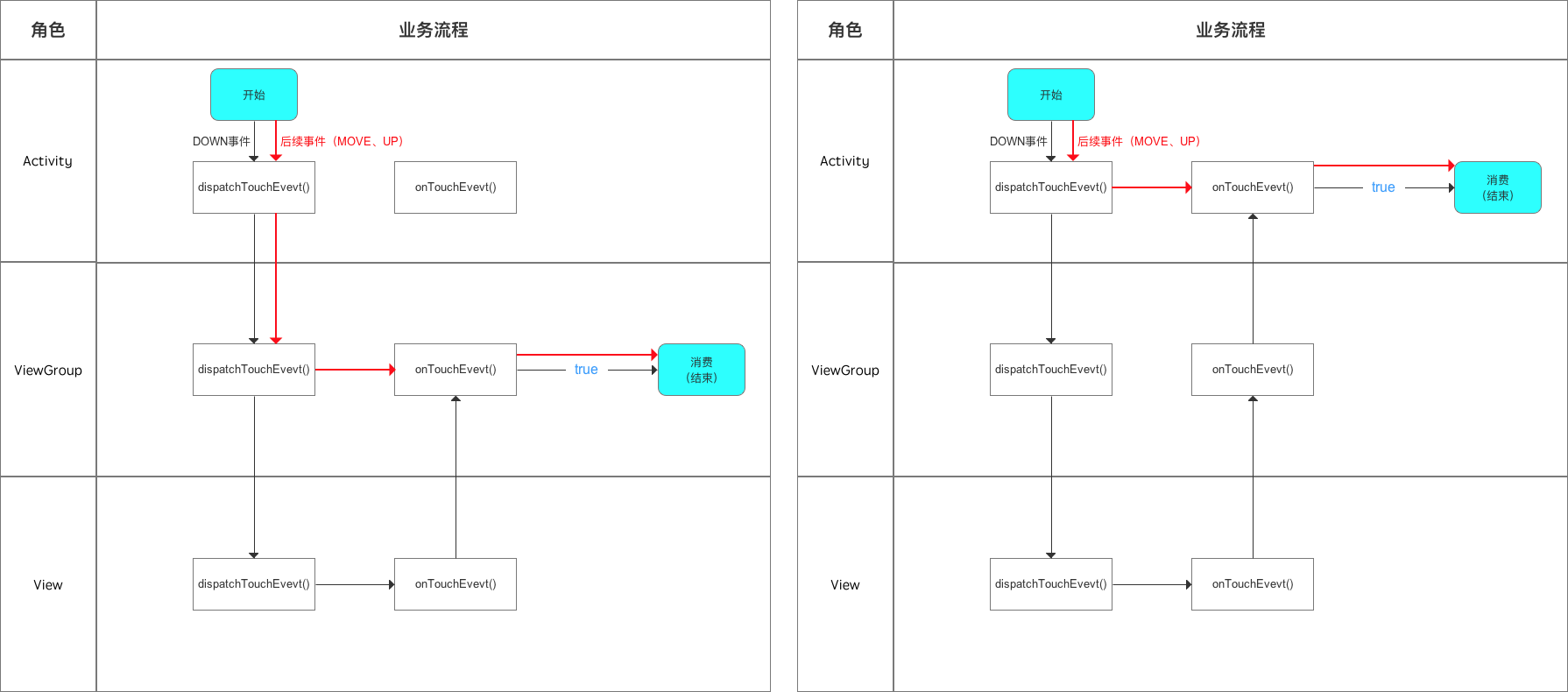

  • 结论2
    若对象(Activity、ViewGroup、View)的onTouchEvent()处理了事件(返回true),那么ACTION_MOVE、ACTION_UP的事件从上往下传到该View后就不再往下传递,而是直接传给自己的onTouchEvent()& 结束本次事件传递过程。

黑线:ACTION_DOWN事件传递方向
红线:ACTION_MOVE、ACTION_UP事件传递方向
流程讲解

6.2 onTouch()和onTouchEvent()的区别

  • 该2个方法都是在View.dispatchTouchEvent()中调用
  • onTouch()优先于onTouchEvent执行;若手动复写在onTouch()中返回true(即 将事件消费掉),将不会再执行onTouchEvent()

注:若1个控件不可点击(即非enable),那么给它注册onTouch事件将永远得不到执行,具体原因看如下代码

// &&为短路与,即如果前面条件为false,将不再往下执行
//  故:onTouch()能够得到执行需2个前提条件:
     // 1. mOnTouchListener的值不能为空
     // 2. 当前点击的控件必须是enable的
mOnTouchListener != null && (mViewFlags & ENABLED_MASK) == ENABLED &&
            mOnTouchListener.onTouch(this, event)

// 对于该类控件,若需监听它的touch事件,就必须通过在该控件中重写onTouchEvent()来实现

7. 总结


请帮顶 / 评论点赞!因为你们的赞同/鼓励是我写作的最大动力!

阅读更多

扫码向博主提问

Carson_Ho

博客专家

专注分享Android领域
  • 擅长领域:
  • Android
  • 自定义View
  • 开源库源码分析
  • RxJava
  • 性能优化
去开通我的Chat快问
版权声明:本文为博主原创文章,未经博主允许不得转载,更多请继续关注Carson_Ho https://blog.csdn.net/carson_ho/article/details/54136311
上一篇Android消息推送:手把手教你集成小米推送
下一篇Android基础:最易懂的Activity启动模式详解
想对作者说点什么? 我来说一句

没有更多推荐了,返回首页

关闭
关闭
关闭
