前言

内存缓存知识在Android开发中实现重要
本文将全面介绍内存缓存的所有相关知识（含LrhCache算法、其原理等），希望您们会喜欢

Carson带你学Android系列文章
Carson带你学Android：学习方法
 Carson带你学Android：四大组件
 Carson带你学Android：自定义View
Carson带你学Android：异步-多线程
 Carson带你学Android：性能优化
 Carson带你学Android：动画

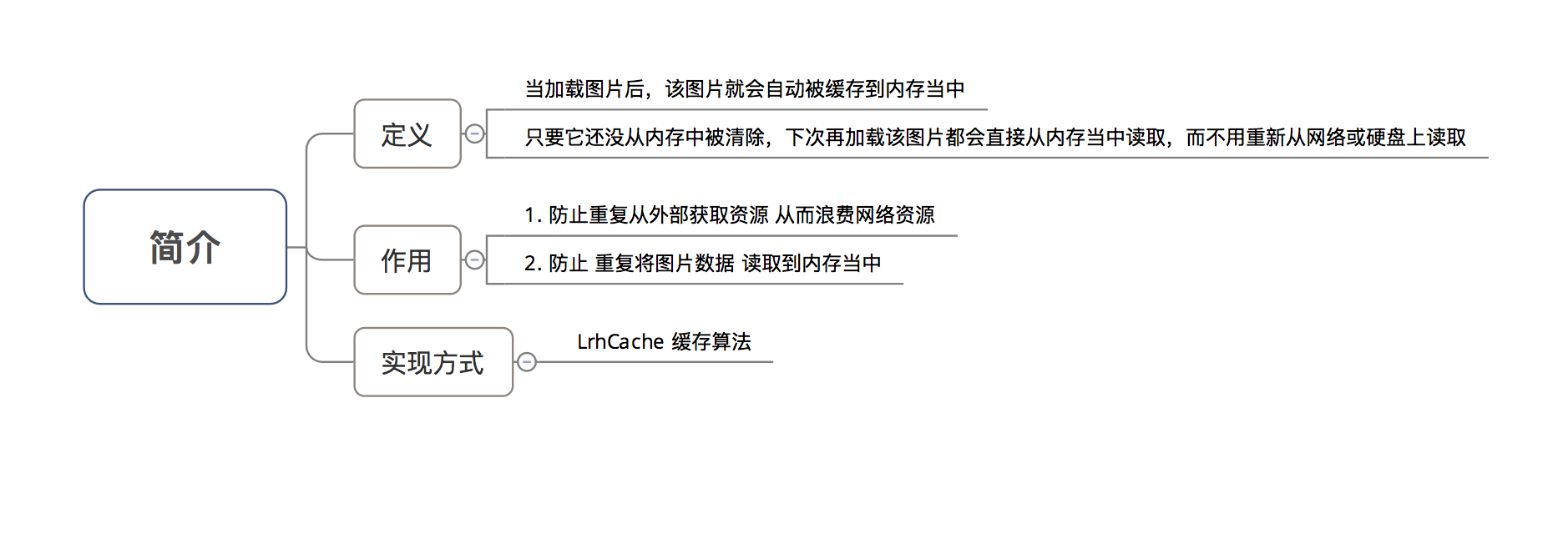

1. 简介

示意图

下面，将详细介绍 LrhCache算法

2. LrhCache算法

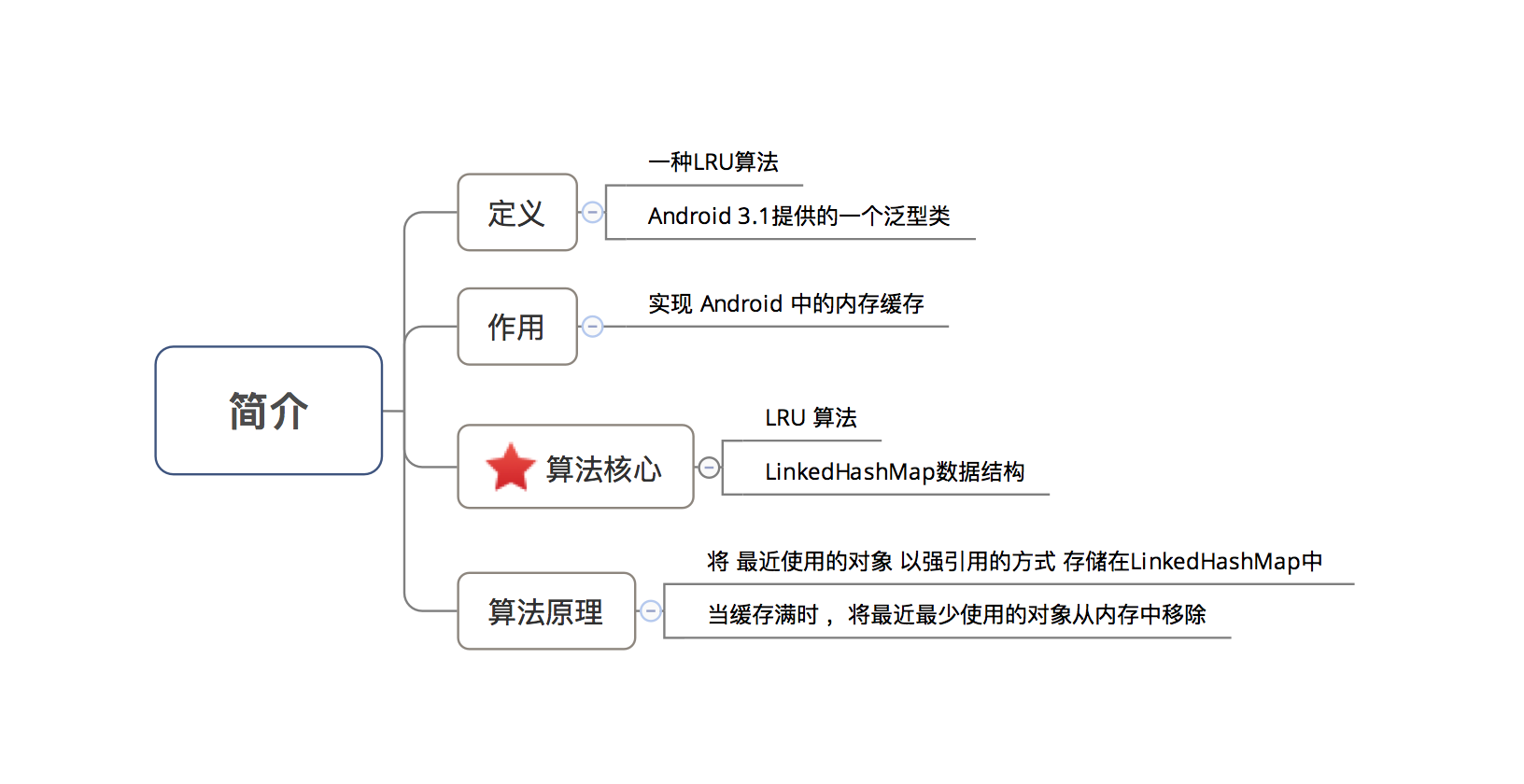

示意图

3. 实现原理

LrhCache算法的算法核心 = LRU 算法 + LinkedHashMap数据结构
下面，我将先介绍LRU 算法和 LinkedHashMap数据结构，最后再介绍LrhCache算法

3.1 LRU 算法

定义：Least Recently Used，即 近期最少使用算法
算法原理：当缓存满时，优先淘汰近期最少使用的缓存对象

采用 LRU 算法的缓存类型：内存缓存（LrhCache）、硬盘缓存（DisLruCache）

3.2 LinkedHashMap 介绍

数据结构 = 数组 +单链表 + 双向链表
其中，双向链表实现了存储顺序 = 访问顺序 / 插入顺序

使得LinkedHashMap 中的<key,value>对按照一定顺序进行排列
通过构造函数指定LinkedHashMap中双向链表的结构是访问顺序 or 插入顺序

/**
  * LinkedHashMap 构造函数
  * 参数accessOrder = true时，存储顺序（遍历顺序） = 外部访问顺序；为false时，存储顺序（遍历顺序） = 插入顺序
  **/
  public LinkedHashMap(int initialCapacity,
                         float loadFactor,
                         boolean accessOrder) {

        super(initialCapacity, loadFactor);
        this.accessOrder = accessOrder;

    }

实例演示

当 accessOrder 参数设置为true时，存储顺序（遍历顺序） = 外部访问顺序

  /**
    * 实例演示
    **/
    // 1. accessOrder参数设置为true时
    LinkedHashMap<Integer, Integer> map = new LinkedHashMap<>(0, 0.75f, true);

    // 2. 插入数据
    map.put(0, 0);
    map.put(1, 1);
    map.put(2, 2);
    map.put(3, 3);
    map.put(4, 4);
    map.put(5, 5);
    map.put(6, 6);

    // 3. 访问数据
        map.get(1);
        map.get(2);

     // 遍历获取LinkedHashMap内的数据
     for (Map.Entry<Integer, Integer> entry : map.entrySet()) {
            System.out.println(entry.getKey() + ":" + entry.getValue());

        }


  /**
    * 测试结果
    **/
   0:0
   3:3
   4:4
   5:5
   6:6
   1:1
   2:2

// 即实现了 最近访问的对象 作为 最后输出
// 该逻辑 = LrhCache缓存算法思想
// 可见LruCache的实现是利用了LinkedHashMap数据结构的实现原理
// 请看LruCache的构造方法

 public LruCache(int maxSize) {
        if (maxSize <= 0) {
            throw new IllegalArgumentException("maxSize <= 0");
        }
        this.maxSize = maxSize;

        this.map = new LinkedHashMap<K, V>(0, 0.75f, true);
        // 创建LinkedHashMap时传入true。即采用了存储顺序 = 外界访问顺序 = 最近访问的对象 作为 最后输出
    }

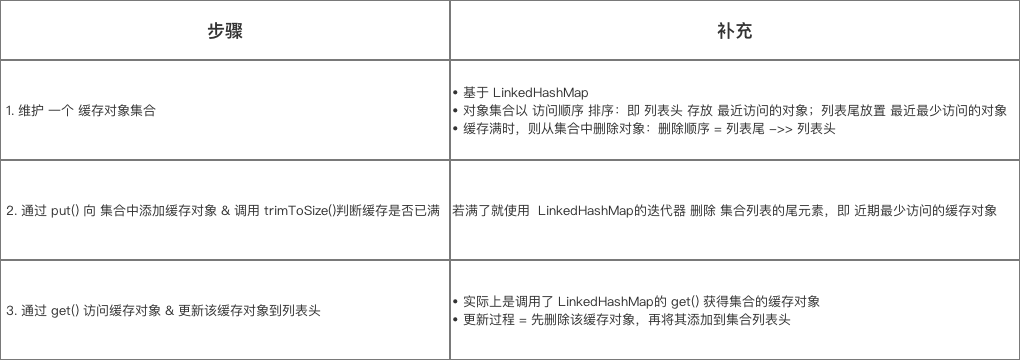

3.3 LrhCache 算法原理

示意图

示意图

示意图

4. 使用流程

/**
  * 使用流程（以加载图片为例）
  **/

    private LruCache<String, Bitmap> mMemoryCache;

    // 1. 获得虚拟机能提供的最大内存
    // 注：超过该大小会抛出OutOfMemory的异常
    final int maxMemory = (int) (Runtime.getRuntime().maxMemory() / 1024);

    // 2. 设置LruCache缓存的大小 = 一般为当前进程可用容量的1/8
    // 注：单位 = Kb
    // 设置准则
    //  a. 还剩余多少内存给你的activity或应用使用
    //  b. 屏幕上需要一次性显示多少张图片和多少图片在等待显示
    //  c. 手机的大小和密度是多少（密度越高的设备需要越大的 缓存）
    //  d. 图片的尺寸（决定了所占用的内存大小）
    //  e. 图片的访问频率（频率高的在内存中一直保存）
    //  f. 保存图片的质量（不同像素的在不同情况下显示）
    final int cacheSize = maxMemory / 8;

 	// 3. 重写sizeOf方法：计算缓存对象的大小（此处的缓存对象 = 图片）
    mMemoryCache = new LruCache<String, Bitmap>(cacheSize) {

        @Override
        protected int sizeOf(String key, Bitmap bitmap) {

            return bitmap.getByteCount() / 1024;
            // 此处返回的是缓存对象的缓存大小（单位 = Kb） ，而不是item的个数
            // 注：缓存的总容量和每个缓存对象的大小所用单位要一致
            // 此处除1024是为了让缓存对象的大小单位 = Kb

        }
    };

    // 4. 将需缓存的图片 加入到缓存
    mMemoryCache.put(key, bitmap);

    // 5. 当 ImageView 加载图片时，会先在LruCache中看有没有缓存该图片：若有，则直接获取
    mMemoryCache.get(key);

5. 实例讲解

本实例以缓存图片为实例讲解
具体代码

请看注释

MainActivity.java

public class MainActivity extends AppCompatActivity {

    public static final String TAG = "carsonTest：";
    private LruCache<String, Bitmap> mMemoryCache;
    private ImageView mImageView;
    private Button button;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        // 1. 获得虚拟机能提供的最大内存
        // 注：超过该大小会抛出OutOfMemory的异常
        final int maxMemory = (int) (Runtime.getRuntime().maxMemory() / 1024);

        // 2. 设置LruCache缓存的大小 = 一般为当前进程可用容量的1/8
        // 注：单位 = Kb
        final int cacheSize = maxMemory / 8;

        // 3. 重写sizeOf方法：计算缓存对象的大小（此处的缓存对象 = 图片）
        mMemoryCache = new LruCache<String, Bitmap>(cacheSize) {

            @Override
            protected int sizeOf(String key, Bitmap bitmap) {
                return bitmap.getByteCount() / 1024;
                // 此处返回的是缓存对象的缓存大小（单位 = Kb） ，而不是item的个数
                // 注：缓存的总容量和每个缓存对象的大小所用单位要一致
                // 此处除1024是为了让缓存对象的大小单位 = Kb

            }
        };

        // 4. 点击按钮，则加载图片
        mImageView = (ImageView)findViewById(R.id.image);
        button = (Button)findViewById(R.id.btn);
        button.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                // 加载图片 ->>分析1
                loadBitmap("test",mImageView);
            }

        });

    }

    /**
     * 分析1：加载图片
     * 加载前，先从内存缓存中读取；若无，则再从数据源中读取
     **/
    public void loadBitmap(String key, ImageView imageView) {

        // 读取图片前，先从内存缓存中读取：即看内存缓存中是否缓存了该图片
        // 1. 若有缓存，则直接从内存中加载
        Bitmap bitmap = mMemoryCache.get(key);

        if (bitmap != null) {
            mImageView.setImageBitmap(bitmap);
            Log.d(TAG, "从缓存中加载图片 ");

            // 2. 若无缓存，则从数据源加载（此处选择在本地加载） & 添加到缓存
        } else {
            Log.d(TAG, "从数据源（本地）中加载: ");

            // 2.1 从数据源加载
            mImageView.setImageResource(R.drawable.test1);

            // 2.1 添加到缓存
            // 注：在添加到缓存前，需先将资源文件构造成1个BitMap对象（含设置大小）
            Resources res = getResources();
            Bitmap bm = BitmapFactory.decodeResource(res, R.drawable.test1);

            // 获得图片的宽高
            int width = bm.getWidth();
            int height = bm.getHeight();

            // 设置想要的大小
            int newWidth = 80;
            int newHeight = 80;

            // 计算缩放比例
            float scaleWidth = ((float) newWidth) / width;
            float scaleHeight = ((float) newHeight) / height;
            // 取得想要缩放的matrix参数
            Matrix matrix = new Matrix();
            matrix.postScale(scaleWidth, scaleHeight);
            // 构造成1个新的BitMap对象
            Bitmap bitmap_s = Bitmap.createBitmap(bm, 0, 0, width, height, matrix, true);


            // 添加到缓存
            if (mMemoryCache.get(key) == null) {
                mMemoryCache.put(key, bitmap_s);
                Log.d(TAG, "添加到缓存: " + (mMemoryCache.get(key)));
            }


        }
    }

}

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:focusableInTouchMode="true"
    android:orientation="vertical">

    <ImageView
       android:id="@+id/image"
       android:layout_width="200dp"
       android:layout_height="200dp"
       android:layout_gravity="center"

        />

    <Button
        android:id="@+id/btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:text="点击加载"
        android:layout_gravity="center"
        />

</LinearLayout>

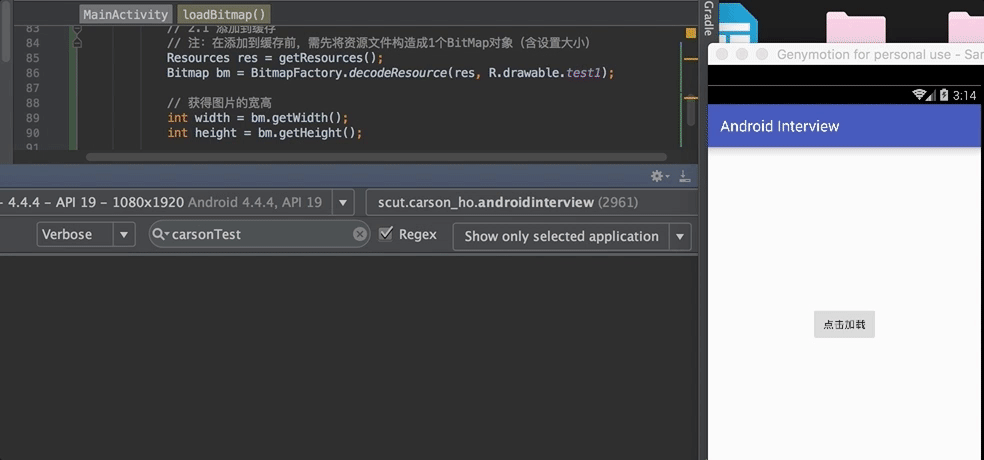

测试结果
第1次点击加载图片时，由于无缓存则从本地加载
第2次（以后）点击加载图片时，由于有缓存，所以直接从缓存中读取

6. 源码分析

此处主要分析写入缓存 & 获取缓存，即put（）、 get（）

6.1 添加缓存：put()

源码分析

/**
  * 使用函数（以加载图片为例）
  **/
  mMemoryCache.put（key，bitmap）；

/**
  * 源码分析
  **/
 public final V put(K key, V value) {

        // 1. 判断 key 与 value是否为空
        //  若二者之一味空，否则抛出异常
        if (key == null || value == null) {
            throw new NullPointerException("key == null || value == null");
        }

        V previous;

        synchronized (this) {

        	// 2. 插入的缓存对象值加1
            putCount++;

            // 3. 增加已有缓存的大小
            size += safeSizeOf(key, value);

            // 4. 向map中加入缓存对象
            previous = map.put(key, value);

            // 5. 若已有缓存对象，则缓存大小恢复到之前
            if (previous != null) {
                size -= safeSizeOf(key, previous);
            }
        }

        // 6. 资源回收（移除旧缓存时会被调用）
        // entryRemoved()是个空方法，可自行实现
        if (previous != null) {
            entryRemoved(false, key, previous, value);
        }

        // 7. 添加缓存对象后，调用需判断缓存是否已满
        // 若满了就删除近期最少使用的对象-->分析2
        trimToSize(maxSize);

        return previous;
    }

/**
  * 分析1：trimToSize(maxSize)
  * 原理：不断删除LinkedHashMap中队尾的元素，即近期最少访问的元素，直到缓存大小 < 最大值
  **/
  public void trimToSize(int maxSize) {

        //死循环
        while (true) {
            K key;
            V value;
            synchronized (this) {
                // 判断1：若 map为空 & 缓存size ≠ 0 或 缓存size < 0，则抛出异常
                if (size < 0 || (map.isEmpty() && size != 0)) {
                    throw new IllegalStateException(getClass().getName()
                            + ".sizeOf() is reporting inconsistent results!");
                }

                // 判断2：若缓存大小size < 最大缓存 或 map为空，则不需删除缓存对象，跳出循环
                if (size <= maxSize || map.isEmpty()) {
                    break;
                }

                // 开始删除缓存对象
                // 使用迭代器获取第1个对象，即队尾的元素 = 近期最少访问的元素
                Map.Entry<K, V> toEvict = map.entrySet().iterator().next();
                key = toEvict.getKey();
                value = toEvict.getValue();
                // 删除该对象 & 更新缓存大小
                map.remove(key);
                size -= safeSizeOf(key, value);
                evictionCount++;
            }
            entryRemoved(true, key, value, null);
        }
    }

至此，关于添加缓存：put()的源码分析完毕。

6.2 获取缓存：get（）

作用：获取缓存 & 更新队列

当调用 get() 获取缓存对象时，就代表访问了1次该元素
访问后将会更新队列，使得整个队列是按照访问顺序排列

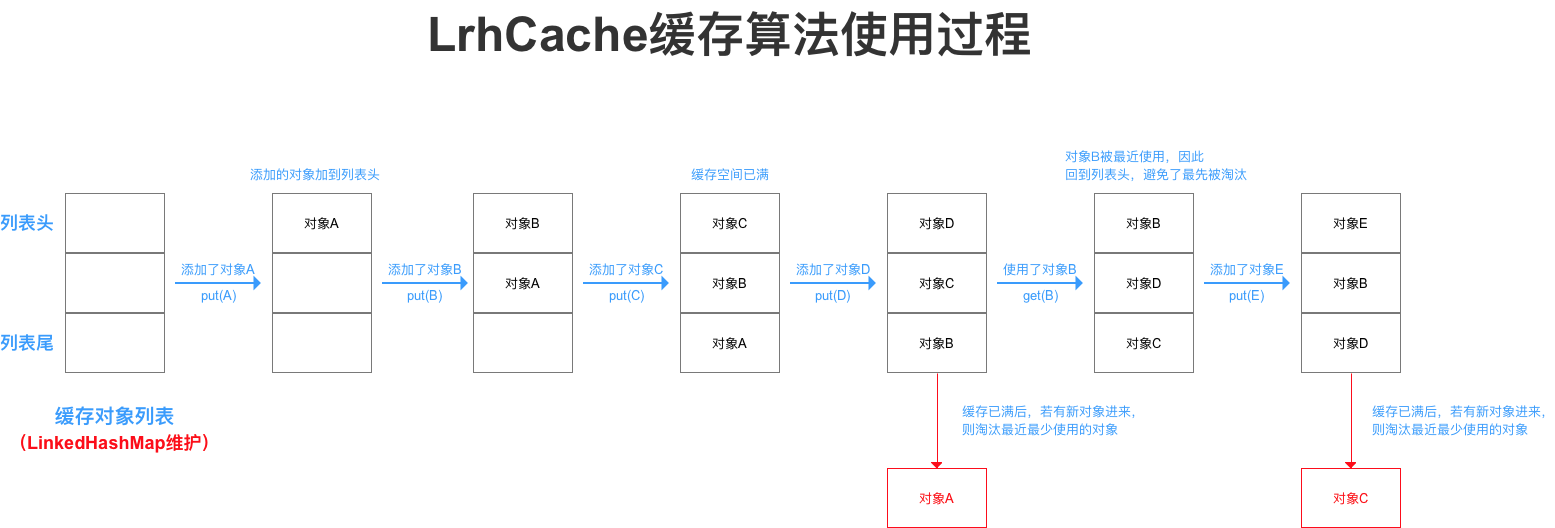

示意图如下

上述更新过程是在 get()中完成

源码分析

/**
  * 使用函数（以加载图片为例）
  **/
  mMemoryCache.get（key）；

/**
  * 源码分析
  **/
  public final V get(K key) {

        // 1. 判断输入的合法性：若key为空，则抛出异常
        if (key == null) {
            throw new NullPointerException("key == null");
        }

        V mapValue;
        synchronized (this) {

            // 2. 获取对应的缓存对象 & 将访问的元素 更新到 队列头部->>分析3
            mapValue = map.get(key);

            if (mapValue != null) {
                hitCount++;
                return mapValue;
            }
            missCount++;
        }

/**
  * 分析1：map.get(key)
  * 实际上是 LinkedHashMap.get()
  **/
  public V get(Object key) {

  		// 1. 获取对应的缓存对象
        LinkedHashMapEntry<K,V> e = (LinkedHashMapEntry<K,V>)getEntry(key);
        if (e == null)
            return null;

        // 2. 将访问的元素更新到队列头部 ->>分析4
        e.recordAccess(this);


        return e.value;
    }
/**
  * 分析2：recordAccess（）
  **/
  void recordAccess(HashMap<K,V> m) {

            LinkedHashMap<K,V> lm = (LinkedHashMap<K,V>)m;

            // 1. 判断LinkedHashMap存储顺序是否按访问排序排序：根据构造函数传入的参数accessOrder判断
            if (lm.accessOrder) {
                lm.modCount++;
                // 2. 删除此元素
                remove();
                // 3. 将此元素移动到队列的头部
                addBefore(lm.header);
            }
        }

至此，关于获取缓存：get()的源码分析完毕。

7. 总结

本文全面讲解了内存缓存的相关知识，含LrhCache算法、原理等，下面是部分总结

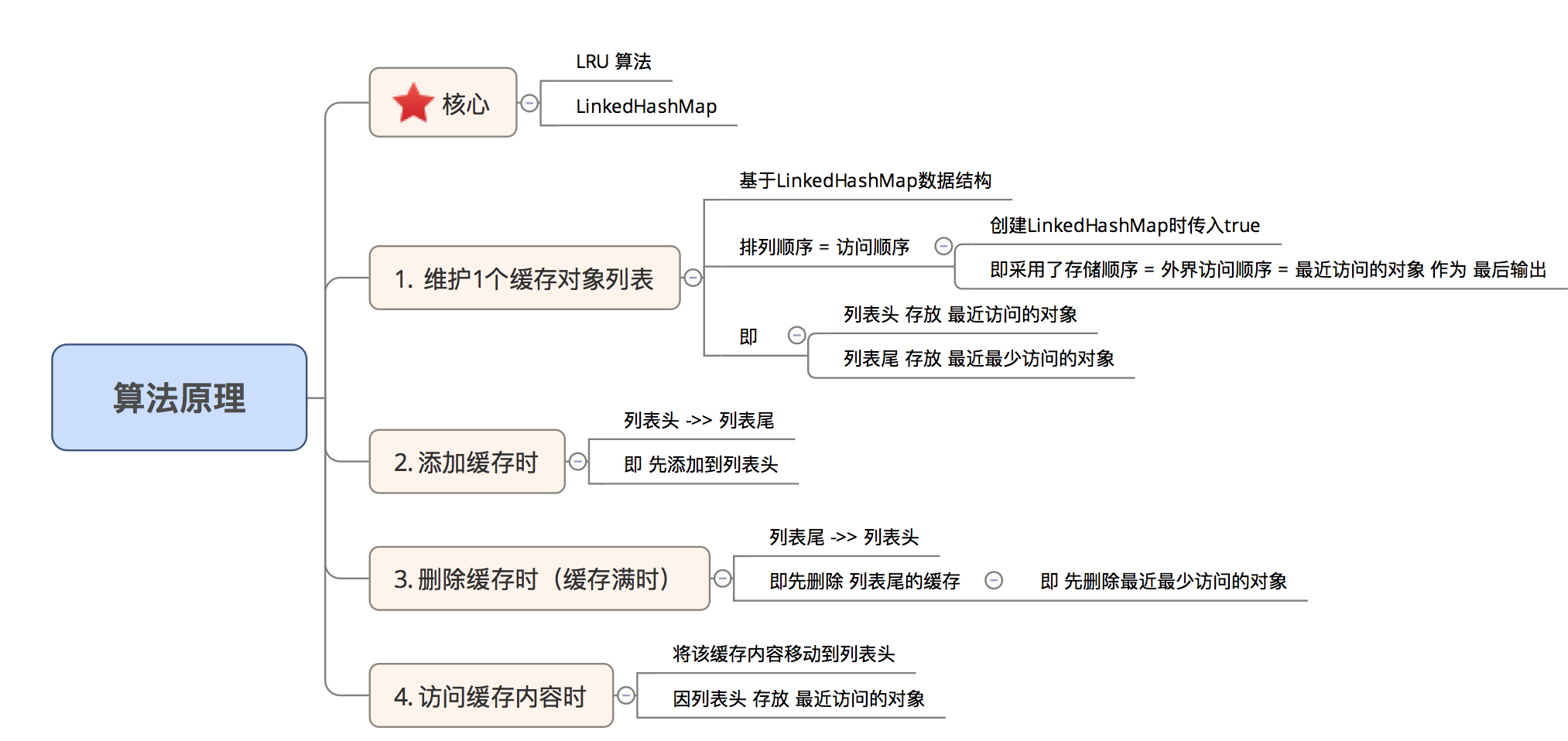

原理
示意图
源码流程
