BES2700--内置触摸阈值调试

触摸功能是蓝牙耳机的至关重要核心功能之一。之前发布过的文章 《BES2700内置触摸调试》，主要对BES2700内置触摸功能做了简单介绍以及对BES2700SDK中内置触摸功能代码作出了简单的解析。本篇文章为续篇主要对BES2700内置触摸中的阈值在SDK中如何设置做简单介绍，对BES内置触摸功能感兴趣的朋友可以阅读上一篇。希望能够为正在致力于BES内置触摸调试工作的小伙伴们带来有益的参考与帮助。

准备工作

1. 硬件准备：需要准备好一套搭载了BES2700芯片的开发板或整机(推荐使用开模的耳机整机进行调试，确保其触摸感应区域无损坏、污渍，且相关电路连接完好，以免信号异常波动而影响调试)

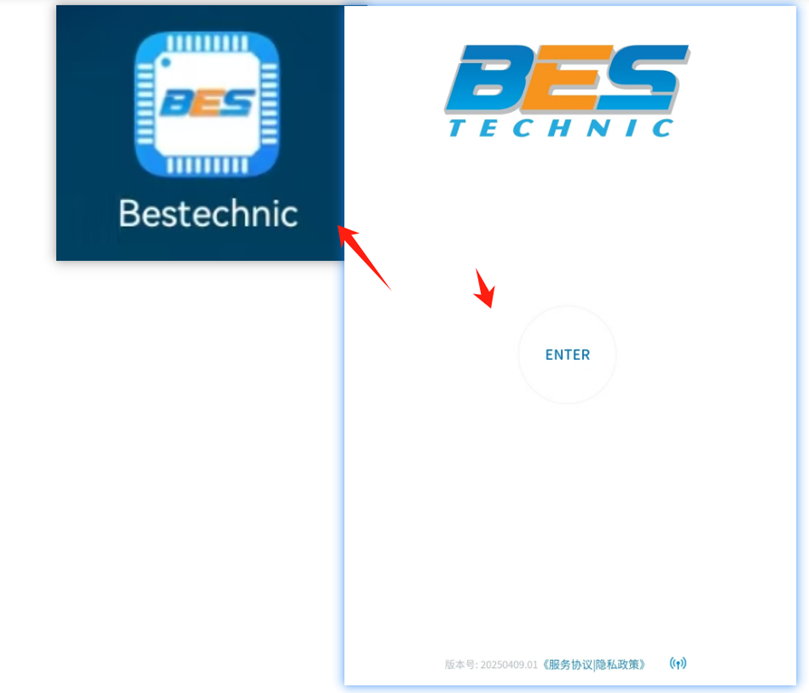

2. 软件准备：下载并安装最新官方bestechnic APP，此APP用于采集获取当前触摸值，方便计算触摸变化量来设定触摸阈值(目前只有安卓版本支持此功能)


调试步骤

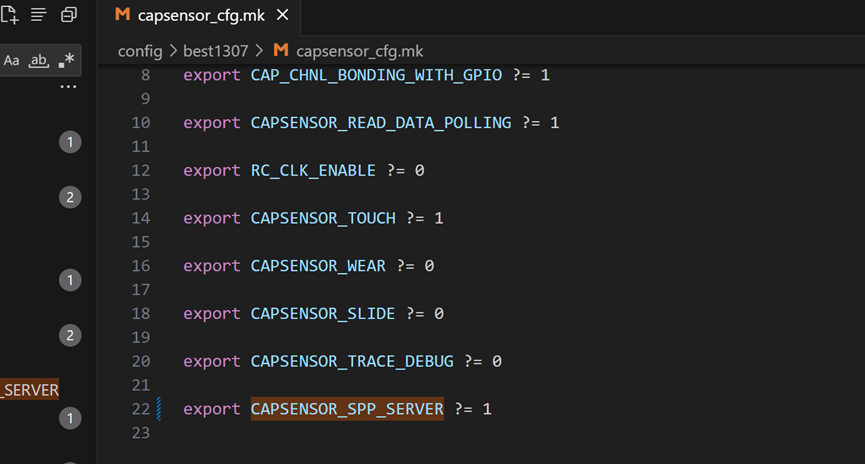

1. 软件中打开CAPSENSOR_SPP_SERVER使能内置触摸APP调试功能

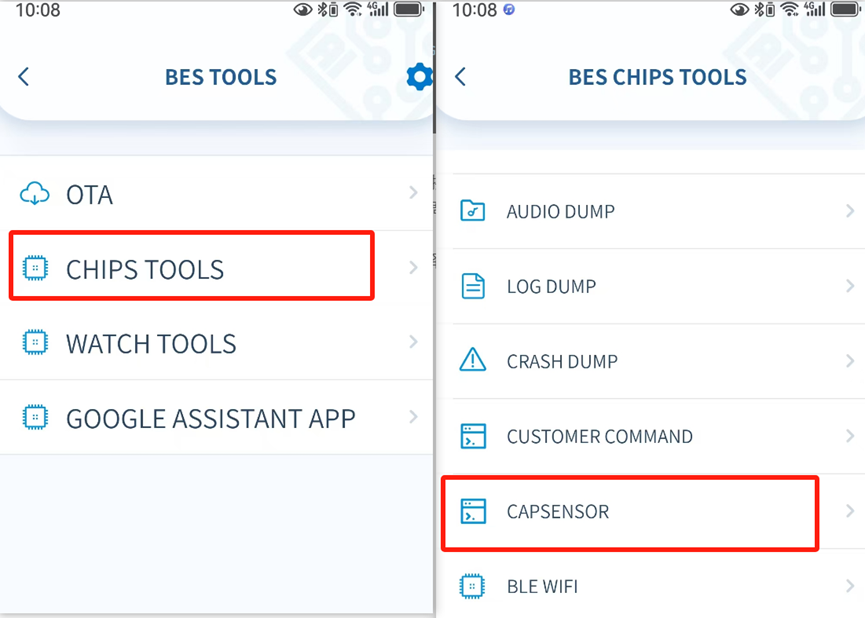

2. 蓝牙耳机与手机进行蓝牙连接，与手机连接成功后打开bestechnic APP，选择CHIP TOOLS -> CAPSENSOR进入内置触摸在线调试功能界面。

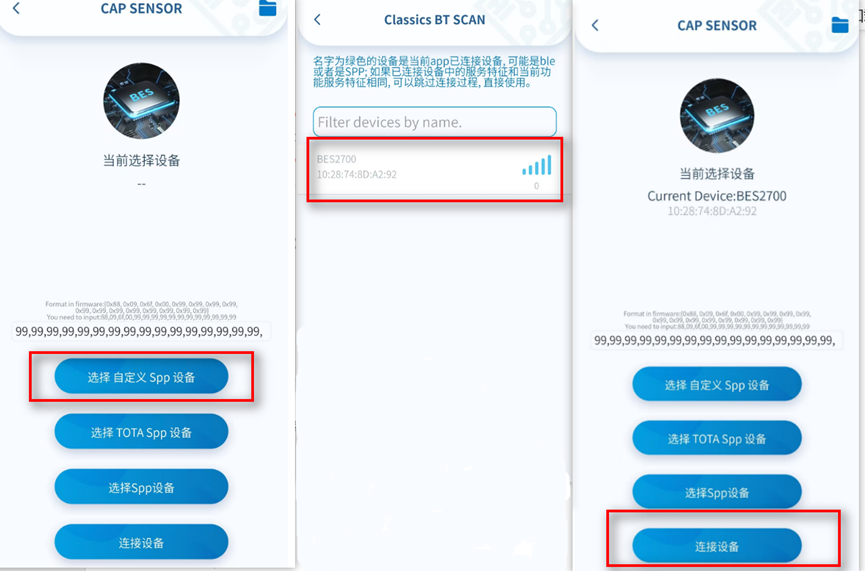

3. SPP连接：点击选择自定义SPP设备-> 选择设备-> 连接设备，进入内置触摸在线调试主界面。

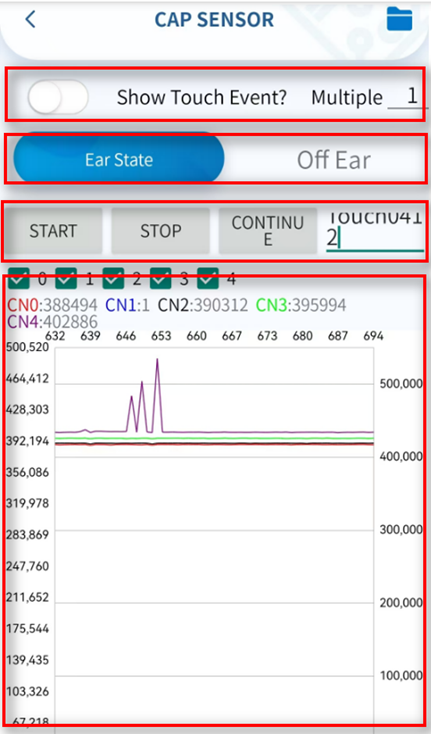

4. 进入主界面

   如上图主界面按功能大致可划分为如下几个区域：
   触摸事件显示区域：Show Touch Event开关按钮可以打开或关闭Touch事件显示。若打开，在触摸的时候，触控事件会在显示窗口上显示。
   佩戴状态显示区域：实时显示耳机佩戴状态。
   数据采集控制区域：可以点击控制各个通道数据的采集，以及存储log的设置。点击start可以开始采集数据，点击stop停止采集，并将数据存储到手机指定位置。
   通道原始数据rawdata显示区域：控制区域点击start后，rawdata显示区域会显示芯片内部电容传感器各个通道的值。

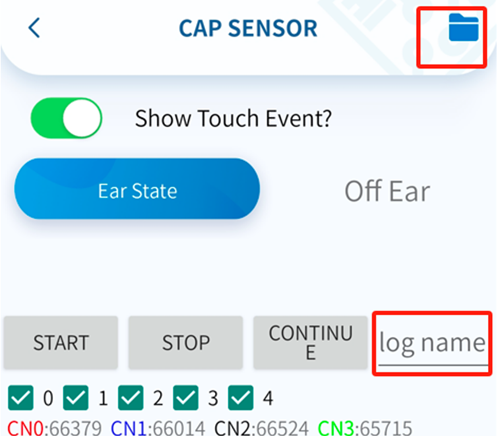

5. log保存功能

   电容传感器各个通道的值可以通过log保存在手机内部存储中。

• 输入文件保存名称，一般为测试者名字+测试场景；
• 点击START，会生成log文件并保存；
• 点击STOP，停止保存；
• 点击右上角的文件夹图标可看到保存的文件。

6. 触摸/入耳阈值的设置

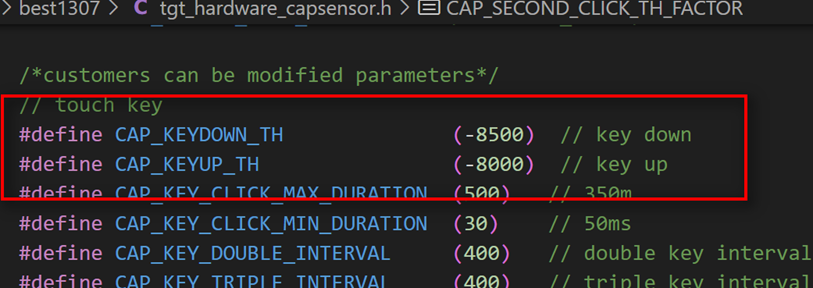

   这里以capsensor touch key为例。在这一步骤中主要是设置按键按下和按键抬起的阈值（也就是如下图的key threshold）。

   通过上面步骤获取到的按键通道的原始数据rawdata来设置按键阈值。阈值设置是通道变化量的差值，原厂推荐一般设置为通道变化量的1/3。比如没有按键动作的时候通道值为40000，按键按压后为50000。则可以认为按压时候变化量为10000。所以这里阈值可以设置-3000~-4000左右的大小；若需要更灵敏，则可以设置-2000，-1000以此类推。

总结

以上步骤总结就是通过bestechnic APP实时采集触摸通道原始数据rawdata(推荐采集多人数据进行分析)，分析按压前后的数值变化量，按比例设定阈值，实现触摸按键事件的触发判定。
