DELL戴尔交换机堆叠设置指导

背景说明



DELL戴尔交换机的命令控制台的命令格式跟cisco思科的命令行基本一致，但是还是有部分不一样的地方，就比如说本篇要说明的DELL交换机的堆叠是需要命令配置的，而cisco思科交换机则不需要配置，直接插上堆叠线重启就可以实现交换机的堆叠。



堆叠所需



1 2	堆叠线两根 DELL交换机两个



堆叠命令



DELL戴尔交换机01配置



（1）先查看DELL交换机的堆叠组序号



dell01#show system stack-unit 1 stack-group

Stack group             Ports

------------------------------------

          0             1/1,2,3,4

          1             1/5,6,7,8

          2             1/9,10,11,12

          3             1/13,14,15,16

          4             1/17,18,19,20

          5             1/21,22,23,24

          6             1/25,26,27,28

          7             1/29,30,31,32

          8             1/33,34,35,36

          9             1/37,38,39,40

         10             1/41,42,43,44

         11             1/45,46,47,48

         12              1/49

         13              1/50

         14              1/51

         15              1/52

         16              1/53

         17              1/54



我们这里选择16和17组来做堆叠



（2）配置对应的堆叠组



dell01(config)#stack-unit 1 stack-group 16



dell01(config)#stack-unit 1 stack-group 17



（3）设置优先级



dell01(config)#stack-unit 1 prority 5（设置优先级）





DELL戴尔交换机02配置



dell02(config)#stack-unit 2 stack-group 16



dell02(config)#stack-unit 2 stack-group 17



dell02(config)#stack-unit 2 prority 6（设置优先级）

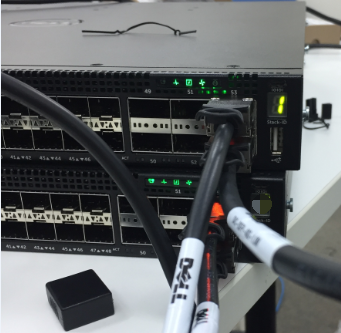

配置好后，把DELL交换机都关机，把堆叠线插在53号口和54号口，然后再开机

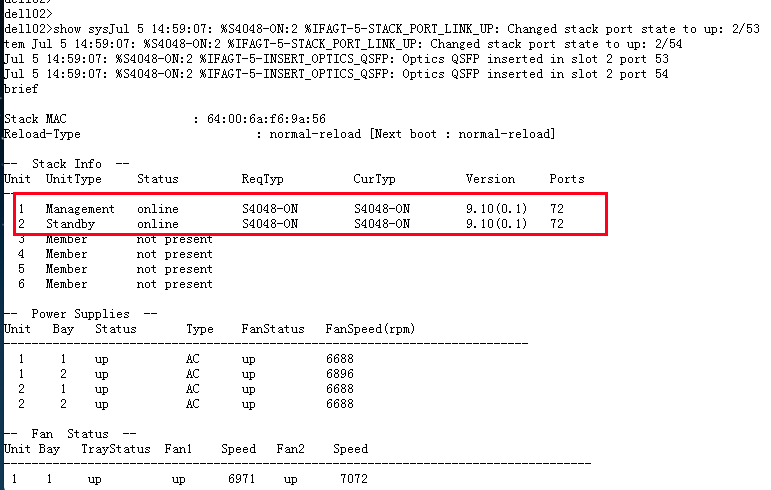

重启好后，使用show system brief 出现如下management和standby 说明堆叠已经做好
