手把手教你用Arduino点亮HPDL-1414

本文链接：https://blog.csdn.net/changbobro/article/details/107099855

起因和写在前面的一些废话

datasheet的分析

起因和写在前面的一些废话

这个比我还老的四段式ASCii字符显示器不知道啥时候在咸鱼上火起来了，我发现后立即对其产生了兴趣，看起来超有复古情怀的有木有？手痒难耐，思考再三还是剁手了，连datasheet都没查……十分内疚……以后还是先查datasheet再剁手好了……

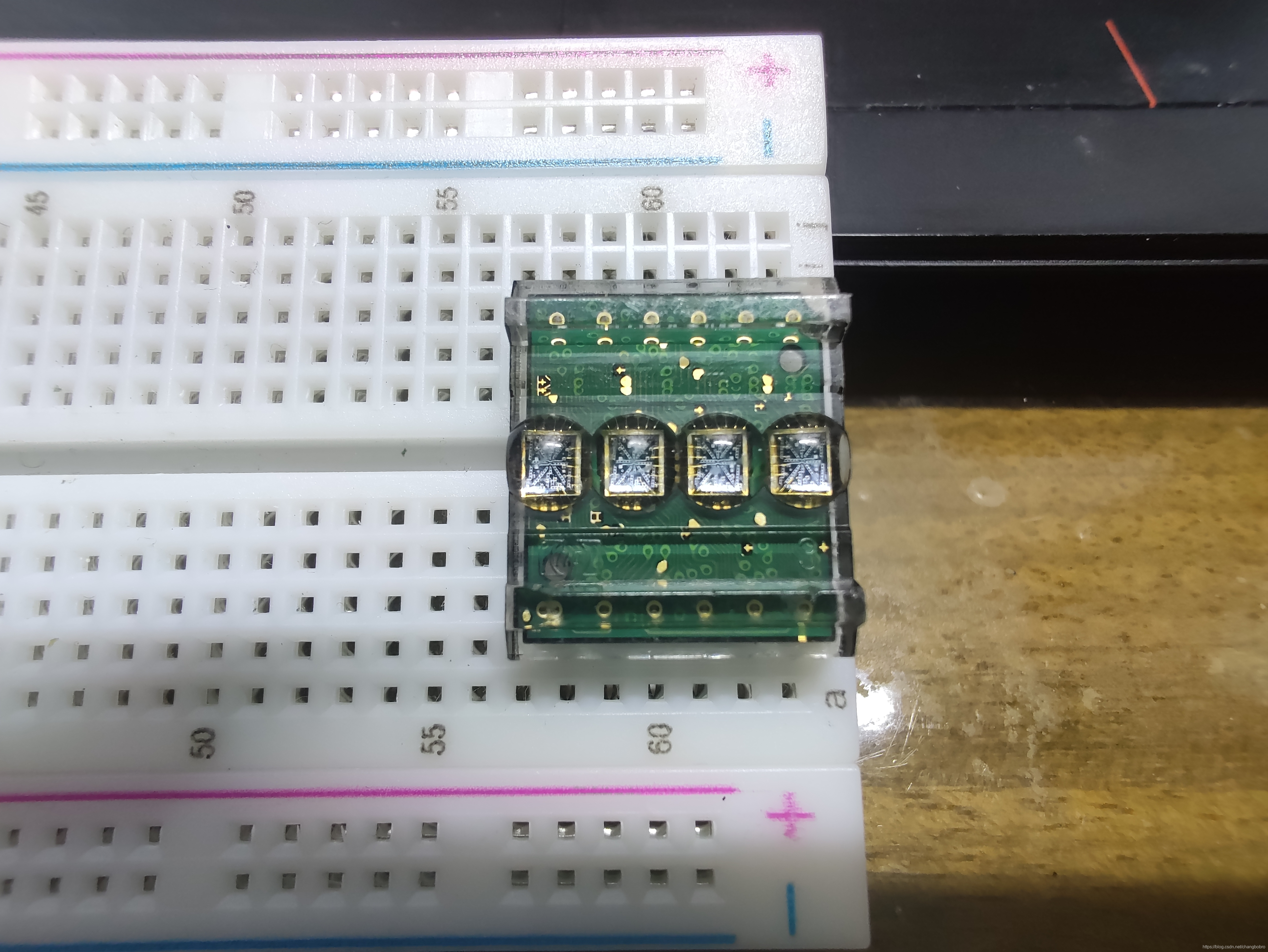

就是这个玩意，这是微距拍的，看看面包板的动动就知道很小 — 就是这个玩意，看看面包板的洞洞就知道它有多小

到手后发现……这玩意……也太小了吧……不过反正这个古董也就5块钱一片，我买的时候亏了一点，想买黑色版本的，结果卖家说没货了，就发了5.5软妹币的版本，多发了一块……555……

本人是个不爱学习的菜鸡，所以所有单片机中玩的比较熟的就只有Arduino了，在金钱的驱动力下不得不找办法把这货点亮了（只有剁手才有可能刺激我学习），还好，这玩意其实不难点亮。

datasheet的分析

抱着试一试的态度，我找了一下datasheet，竟然意外的好找2333，下面的图片节选自datasheet，如有版权问题，请联系我删除，谢谢。

这个datasheet是HPDL 1414和HPDL 2416的，所以很多内容是关于HPDL 2416的，我们并不用去了解它

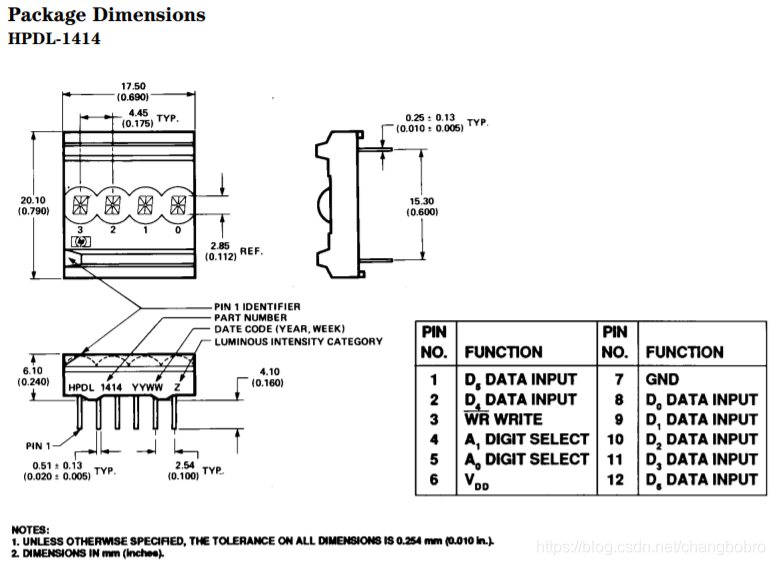

1.引脚图

这张图说明了各个引脚的功能以及怎样确定1号引脚，后面的引脚其实按照常用的逆时针顺序就可以确定了，表中1号引脚是D5，12号引脚是D6，印刷的不太清楚了，具体各个引脚的作用后面再告诉你。

2.推荐工作电压

爽啦，就是常用的USB的5V供电，Arduino正好带这个引脚可以给它供电。

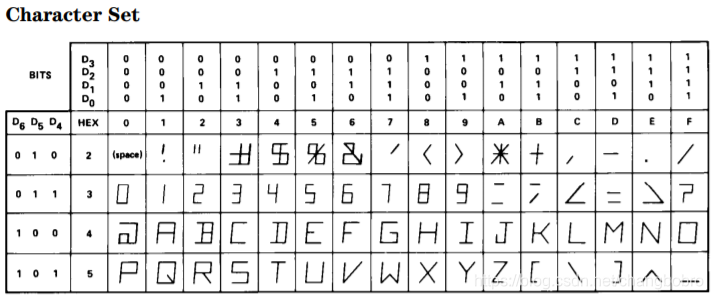

3.字符集（各个图形对应的二进制数据）

想必你刚看到这张表的时候有些头大，不过对ASCii熟悉的大佬们大概已经看出来了，这就是ASCii的后7个bits啊！这么说，你肯定不会觉得它难了吧？

我们也能通过这张图知道D0~D6管脚是用来确定每一段的米字显示的字符的。

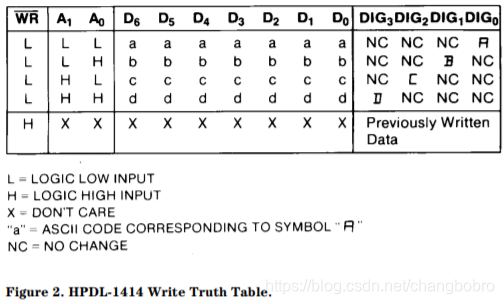

4.真值表

这张表就很清楚地说明了D0~D6对应的就是ASCii表（我当时还没发现，还准备一位位地摆弄Arduino的引脚的……）

另外可以看出A0、A1是用来确定控制哪一段数码管的，例如{A0，A1}=0时就是将D0~D6对应的字符显示到右边开始第一段，这样我们就能通过改变A0、A1的值选择四个段了。

这个显示器是自带锁存器的（看这个真值表也可能是触发器？）WR信号可以看作触发器的时钟信号，只有WR为低电位时被A0、A1选中的段才会改变，否则显示之前的字符，这样就可以同时控制多个HPDL 1414了，A0、A1、D0~D6都可以复用只要单独控制WR即可。

代码的编写

说明了各个引脚的作用，我们就可以使用Arduino控制HPDL 1414各个引脚的电平来显示字符啦。

void dispchar(int add,char data){    //add即是A0，A1，用来控制字符显示的位置，data即是D0~D6，用来控制对应位显示的字符
	switch (add) {                   //字符显示的位置
	    case 0:
	    	digitalWrite(10, 0);
	    	digitalWrite(11, 0);
	    	break;
	    case 1:
	    	digitalWrite(10, 1);
	    	digitalWrite(11, 0);
	    	break;
		case 2:
			digitalWrite(10, 0);
	    	digitalWrite(11, 1);
			break;
		case 3:
			digitalWrite(10, 1);
	    	digitalWrite(11, 1);
			break;
	    default:
	    	digitalWrite(10, 0);
	    	digitalWrite(11, 0);
	    	break;
	}

	digitalWrite(2, (data>>0) & 1);    //获取char的各个bit，即ASCii的后7个bits，将其分配至各自的引脚
	digitalWrite(3, (data>>1) & 1);
	digitalWrite(4, (data>>2) & 1);
	digitalWrite(5, (data>>3) & 1);
	digitalWrite(6, (data>>4) & 1);
	digitalWrite(7, (data>>5) & 1);
	digitalWrite(8, (data>>6) & 1);

	digitalWrite(9,0);                  //拉低WR引脚，改变状态
	delay(1);                           //holdtime，使得触发器能够正确的采样各个引脚的电平（并不用这么久，实际只用200ns）
	digitalWrite(9,1);                  //拉高WR引脚，防止已经成功保存的状态再次改变
}

void setup() {
  pinMode(2,OUTPUT);	//D0 8 HPDL_1414的管脚功能 HPDL_1414的管脚编号
  pinMode(3,OUTPUT);	//D1 9
  pinMode(4,OUTPUT);	//D2 10
  pinMode(5,OUTPUT);	//D3 11
  pinMode(6,OUTPUT);	//D4 2
  pinMode(7,OUTPUT);	//D5 1
  pinMode(8,OUTPUT);	//D6 12

  pinMode(9,OUTPUT);	//WR 3
  pinMode(10,OUTPUT);	//A0 5
  pinMode(11,OUTPUT);	//A1 4
}

void loop() {

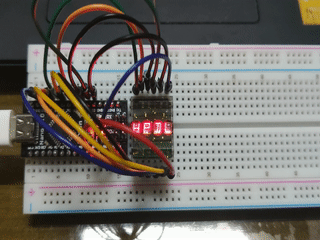

	dispchar(3,'H');    //写入你需要让它显示的字符和位置即可，这里显示的是“HPDL”，大约一秒后显示“1414”
	dispchar(2,'P');
	dispchar(1,'D');
	dispchar(0,'L');
	delay(1000);
	dispchar(3,'1');
	dispchar(2,'4');
	dispchar(1,'1');
	dispchar(0,'4');
	delay(1000);
}
