06.InnoDB引擎之-两次写机制原理（double write）

参考文章：

• 基于Redo Log和Undo Log的MySQL崩溃恢复流程
• MySQL的Double Write并不难理解
• 答疑文章（一）：日志和索引相关问题
• 《MySQL技术内幕：InnoDB存储引擎》

作用

double write（两次写）使数据页更可靠。

当InnoDB存储引擎正在向磁盘写入数据页时（16KB的数据页只写入了前4KB），这时发生宕机，这种情况称为部分写失效（partial page write）。如果没有double write（两次写）机制，那么会造成数据丢失的情况。

double write（两次写）正是用来解决上述问题而设计的。

说明：数据页默认为16KB，文件系统一页默认大小为4KB。

原理

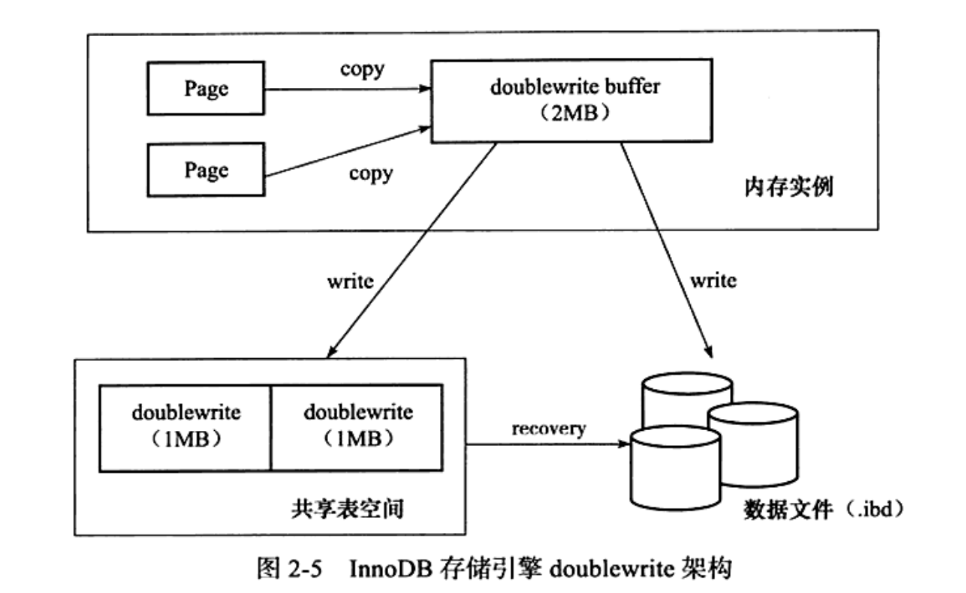

如上图所示，double write（两次写）由两部分组成，一部分是内存中的double write buffer ,大小2MB；另一部分是物理磁盘上共享空间中连续的128个页，即2个区，大小2MB。在对缓冲池的脏页刷新时，经过如下步骤：

1. 先通过memcpy函数将脏页先复制到double write buffer中
2. 然后每次以1MB大小顺序写入共享表空间的物理磁盘上（因为该空间维护的是128个连续页，最小16KB，所以不会出现部分写失效情况）
3. 马上调用fsync函数同步磁盘
4. 如果在同步磁盘的过程中发生崩溃，InnoDB存储引擎从共享表空间中doublewrite中找到该页的一个副本，将其复制到表空间文件
5. 然后再应用重做日志，更新数据页。

PS：总结到这里我有个疑问，在同步磁盘时宕机的问题是解决了，那么如果写入double write共享表空间时宕机，那么数据是不是就丢失了呢？

经过不断的查看资料、思考终于想通了，答案当然是不会丢失。有这个疑问说明对InnoDB存储引擎的整体运行机制的细节不了解导致，具体详解往下看。

---

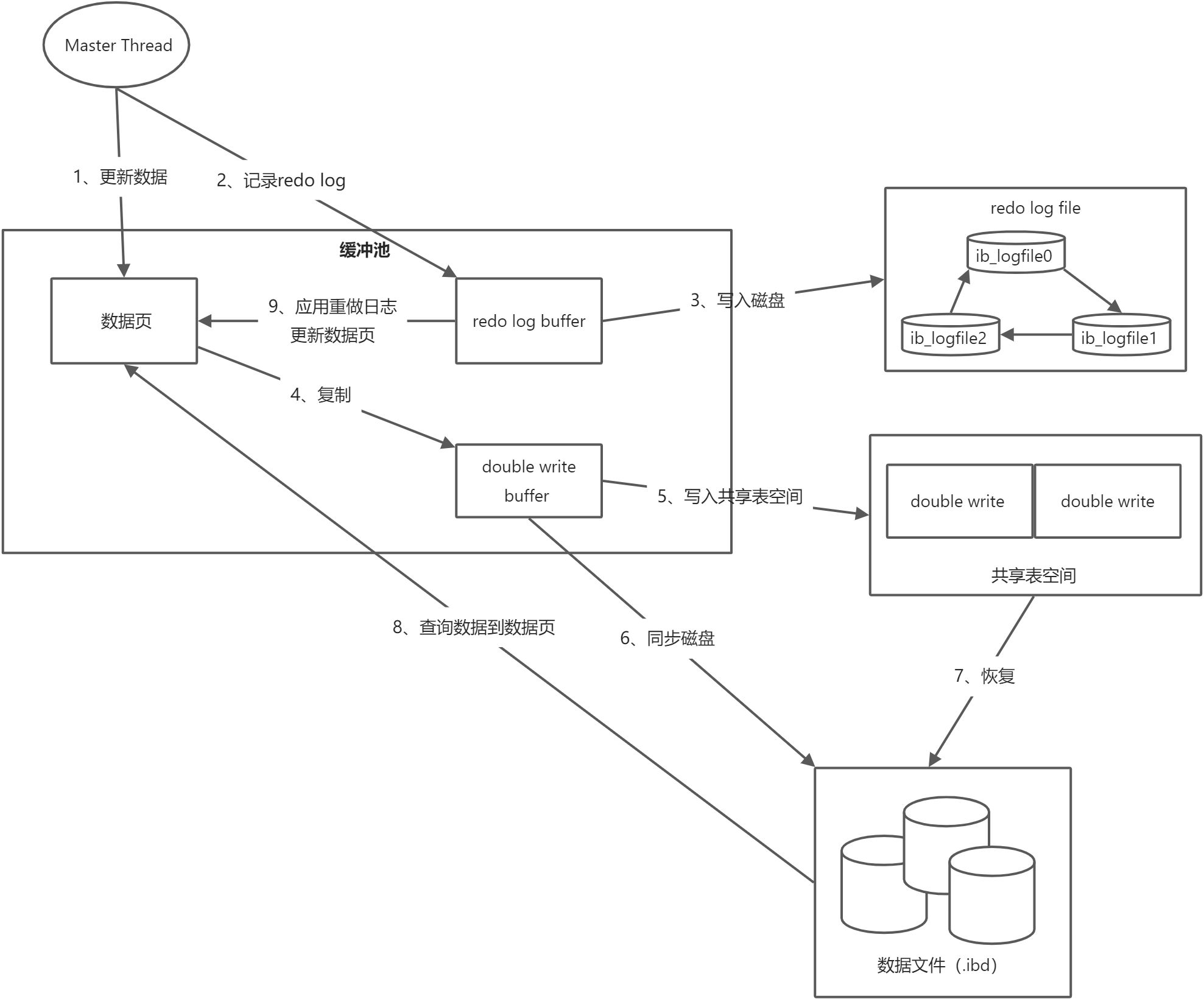

1. 第一步，对数据页数据进行更新
2. 第二步，向redo log buffer中记录redo log
3. 第三步，将缓存中的redo log写入磁盘
4. 第四步，将脏页复制到double write buffer中
5. 第五步，将数据页写入到共享表空间（维护的是128个连续页，最小16KB）
6. 第六步，马上调用fsync函数同步磁盘
7. 第七步，当第六步执行一半时发生宕机，执行恢复操作，InnoDB存储引擎从共享表空间中doublewrite中找到该页的一个副本，将其复制到表空间文件。
8. 如果在执行第五步时，有些数据页还没写入共享表空间就宕机了，那么此时磁盘中就丢失了该数据页，这时就需要靠redo log来恢复数据了。
9. 第八步，重启服务，根据redo log文件向缓存池中加载数据页，以一个数据页LSN=1000为例子，该数据页时更新之前的，在redo log中该数据页LSN=1100。
10. 第九步，比较redo log与数据页的LSN大小 redo log lsn > page lsn，需要更新数据页，更新完成后该数据页为脏页。
11. 此时重复第四步，将脏页复制到double write buffer中
12. 继续重复后面所有步骤。
