yaffs2源码学习2：chunk和block

一、Nand Flash介绍

非易失性闪速存储器Flash具有速度快、成本低、密度大的特点，被广泛应用于嵌入式系统中。Flash存储器主要有NOR和NAND两种类型。NOR型比较适合存储程序代码;NAND型则可用作大容量数据存储。

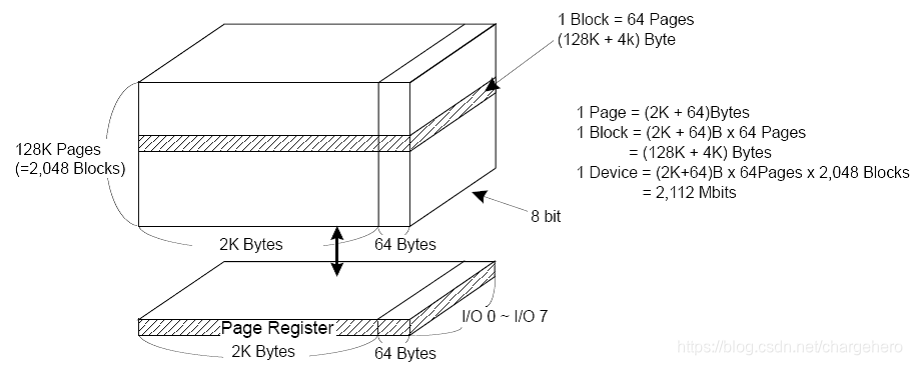

一块Nand Flash芯片被分为了很多block，而每一个block又由很多个chunk构成，每个chunk由data和spare这两个区域组成，data区域存放文件数据，spare区域存放坏块信息，ECC校验等。我们以K9F2G08X0A为例进行介绍，如图：

1. K9F2G08X0A是2,112Mbit(2,214,592,512 bit)大小，共包含2048个BLOCK，每个BLOCK包含64个页，每个页包含2112个字节。
2. 一个大小为2112的页由数据区域（2K）和SPARE区域（64Bytes）组成，其中SPARE区域用来存储坏块信息、ECC校验等。
3. 读数据时可以按字节读取，但擦写单位最小是一个块。
4. 器件中的坏块是随机分布的。出厂时坏块被标记在坏块的第一页或第二页，它们被标记为非0xFF的值。第一次使用时应扫描FLASH并记录坏块信息。
5. 所有flash器件都受位交换现象的困扰。在使用中应采用错误探测/错误更正(EDC/ECC)算法确保数据可靠性。一旦发现ECC错误，应将数据所在块标记为坏块

对于数据，最基本的存储和删除单元就是chunk和block，所以这一部分我们介绍yaffs2中对于chunk和block相关操作的源码。

二、Chunk相关操作

2.1 chunk记录数据的种类

Nand Flash上共记录着三类数据，check point data、object header与file data。记录chunk状态的数据结构如下：

struct yaffs_ext_tags {

	unsigned chunk_used;	/*  Status of the chunk: used or unused */
	unsigned obj_id;	/* If 0 this is not used */
	unsigned chunk_id;	/* If 0 this is a header, else a data chunk */
	unsigned n_bytes;	/* Only valid for data chunks */

	/* The following stuff only has meaning when we read */
	enum yaffs_ecc_result ecc_result;
	unsigned block_bad;

	/* YAFFS 1 stuff */
	unsigned is_deleted;	/* The chunk is marked deleted */
	unsigned serial_number;	/* Yaffs1 2-bit serial number */

	/* YAFFS2 stuff */
	unsigned seq_number;	/* The sequence number of this block */

	/* Extra info if this is an object header (YAFFS2 only) */
	unsigned extra_available;	/* Extra info available if not zero */
	unsigned extra_parent_id;	/* The parent object */
	unsigned extra_is_shrink;	/* Is it a shrink header? */
	unsigned extra_shadows;	/* Does this shadow another object? */

	enum yaffs_obj_type extra_obj_type;	/* What object type? */

	loff_t extra_file_size;		/* Length if it is a file */
	unsigned extra_equiv_id;	/* Equivalent object for a hard link */
};

• check point data YAFFS2按照block来分配存储空间记录check point data，即一个block要么全用于记录check point data，要么全用于记录普通数据。而chunk的tag.seq_number被复用于“记录block seq_number”，或“表示block记录着check point data”。这个复用的可能性是建立在block. seq_number的大小是在一个固定的区间内。
• object header tag.chunkId等于0，表示相应chunk的data area记录着object header，并可由tag.objectId找到相应的文件。
• file data tag.chunkId不等于0，则相应chunk的data area记录着file data，并且tag.chunkId表示该chunk在文件内的logical chunk id。此外可由tag.objectId找到相应的文件。

2.2 chunk的使用情况

在dev结构中，有个参数u8 *chunk_bits，记录着chunk的使用情况，每一个bit对应一个chunk，YAFFS2用该数据记录着chunk是否正在被使用。这信息在运行时只存在于内存中，当YAFFS2被unmout时，该数组当作check point data被记录下来，在下一次的mount时被读出并被恢复。关于某一chunk对应的bit的更改函数在文件“yaffs_bitmap.c”中，代码如下，内容比较简单，就不在详细的说明了，根据函数名也大概知道该函数做了什么工作。

static inline u8 *yaffs_block_bits(struct yaffs_dev *dev, int blk)
{

	if (blk < (int)dev->internal_start_block ||
	    blk > (int)dev->internal_end_block) {

		yaffs_trace(YAFFS_TRACE_ERROR,
			"BlockBits block %d is not valid",
			blk);
		BUG();
	}
	return dev->chunk_bits +
	    (dev->chunk_bit_stride * (blk - dev->internal_start_block));
}

void yaffs_verify_chunk_bit_id(struct yaffs_dev *dev, int blk, int chunk)
{

	if (blk < (int)dev->internal_start_block ||
	    blk > (int)dev->internal_end_block ||
	    chunk < 0 || chunk >= (int)dev->param.chunks_per_block) {

		yaffs_trace(YAFFS_TRACE_ERROR,
			"Chunk Id (%d:%d) invalid",
			blk, chunk);
		BUG();
	}
}

void yaffs_clear_chunk_bits(struct yaffs_dev *dev, int blk)
{

	u8 *blk_bits = yaffs_block_bits(dev, blk);
	memset(blk_bits, 0, dev->chunk_bit_stride);
}

void yaffs_clear_chunk_bit(struct yaffs_dev *dev, int blk, int chunk)
{

	u8 *blk_bits
