完整绘制echarts地图并实现两级联动（区-乡镇）



      本篇文章会记录如何完成地图两级联动，以及过程中遇到的一些问题，希望能帮到大家！

1、环境

 <script src="https://s1.pstatp.com/cdn/expire-1-M/jquery/1.10.2/jquery.min.js"></script>
 <script type="text/javascript" src="echarts.min.js"></script>

注意：echarts.min.js是本地文件，你可以去echarts官网下载，也可以直接去我后面发布的实例里找。

2、分类

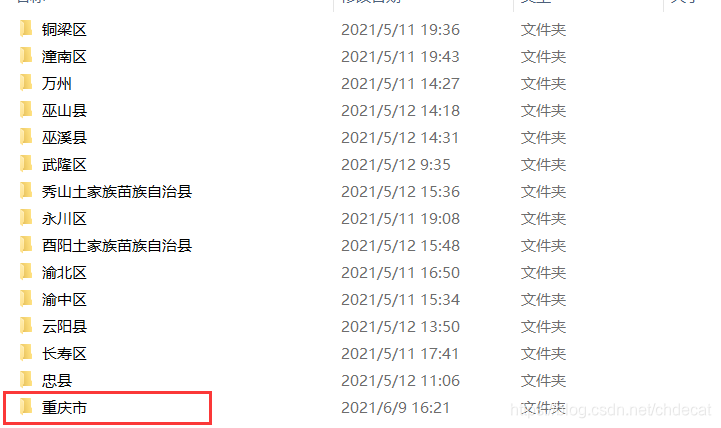

       利用文件命名的方式确定好要绘制地区的层级关系，并且绘制重庆市地图，你就先获得重庆市下各个区的边界坐标然后拼接成重庆地图，准备绘制区地图就要获得乡镇级别的边界坐标然后拼接成整体。具体情况如下：

       重庆市要装的是各个区县的坐标数据，长寿区，忠县等文件夹装的是各自的乡镇级别的坐标数据。

3、获取边界坐标

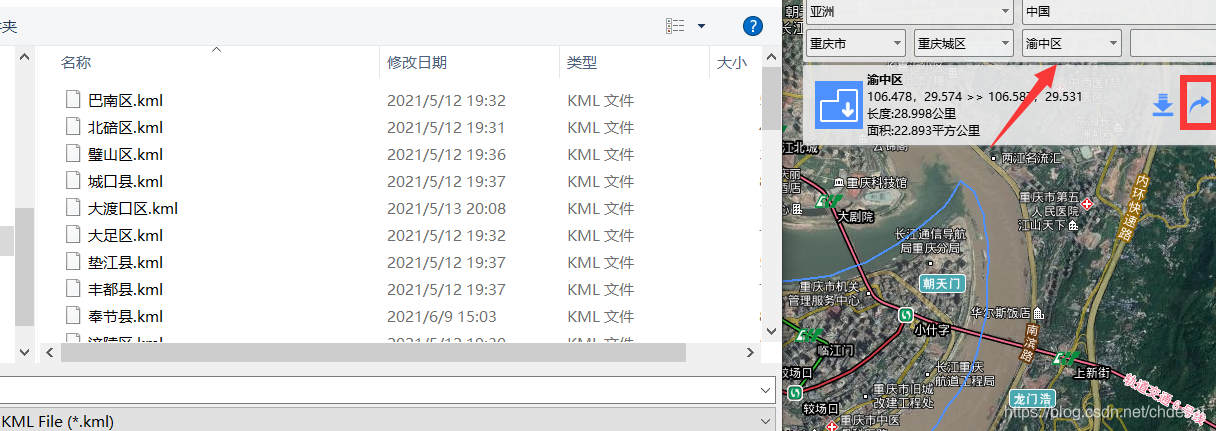

       下载”bigemap”或其他地图软件,然后根据第一步下载需要的地区边界坐标到分好类的文件夹里，文件后缀为”.kml”。本次用的是“bigemap”：

4、检查kml文件

      有了坐标我们还不能直接拼接地图，因为有的区域划分会有很多小块闭合的区域，echarts无法绘制出由kml文件内部衔接起的多个闭合的区域坐标，不然在绘制地图的时候会报错：

Invalid geoJson format Cannot read property ‘length’ of undefined。

      所以在拼接地图生成对应的json文件之前需要确保一个kml文件里只有一个<Polygon></Polygon>标签，我们直接把kml文件在文本编辑器打开，利用ctrl+f查询的方式整理后，来看有多少个<Polygon>标签，有多个时就新建kml文件把原文件拆分开来。下面是拆分前后的样子：

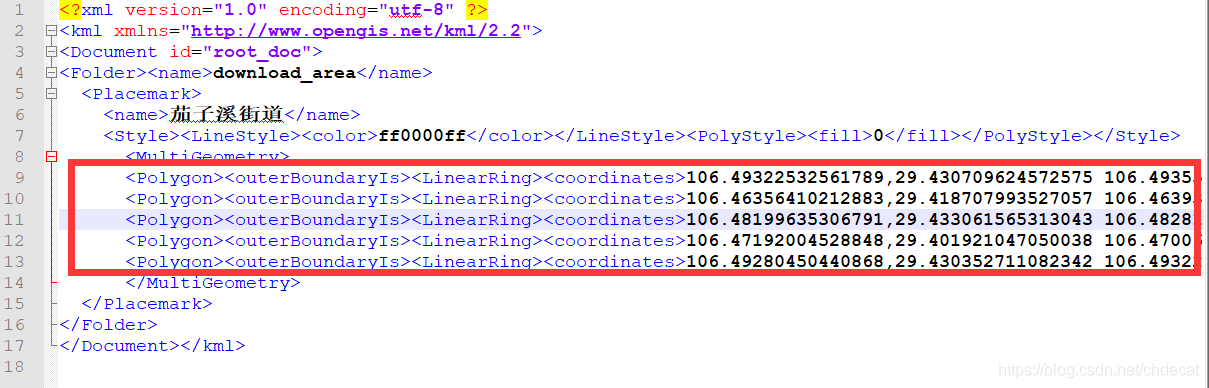

拆分前

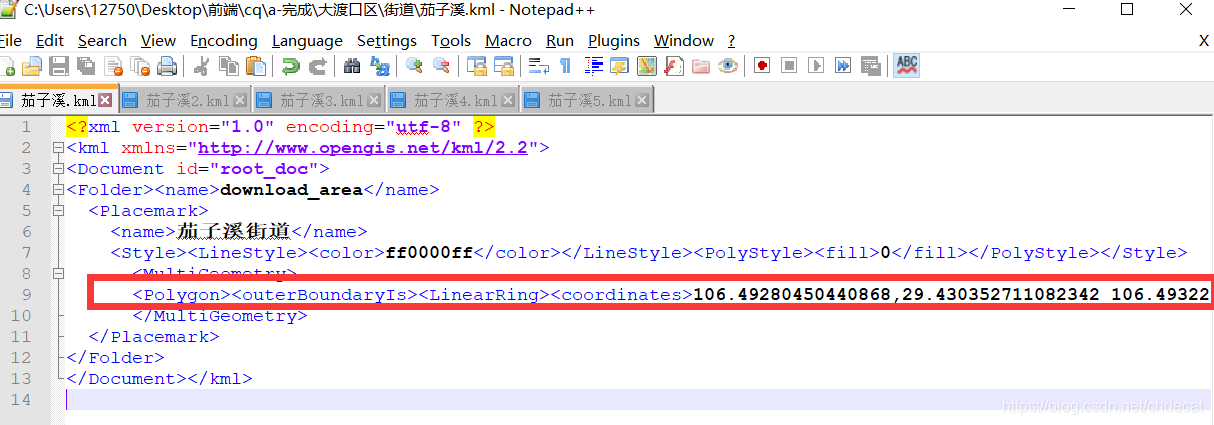

拆分后

注意：拆分的时候一定要确保几个kml文件只有<Polygon>标签内的内容不一样。

5、拼接地图生成对应的json文件

      进相关网站，引入kml文件就可以拼接地图了，当你一个文件夹内的区域拼接完了之后，复制右侧的全部代码，粘贴到一个新建的json文件里然后新建“方法名（）”的括号里（这是为了解决本地引用时候的跨域问题），方法名跟文件名一致（方便后面调用）。

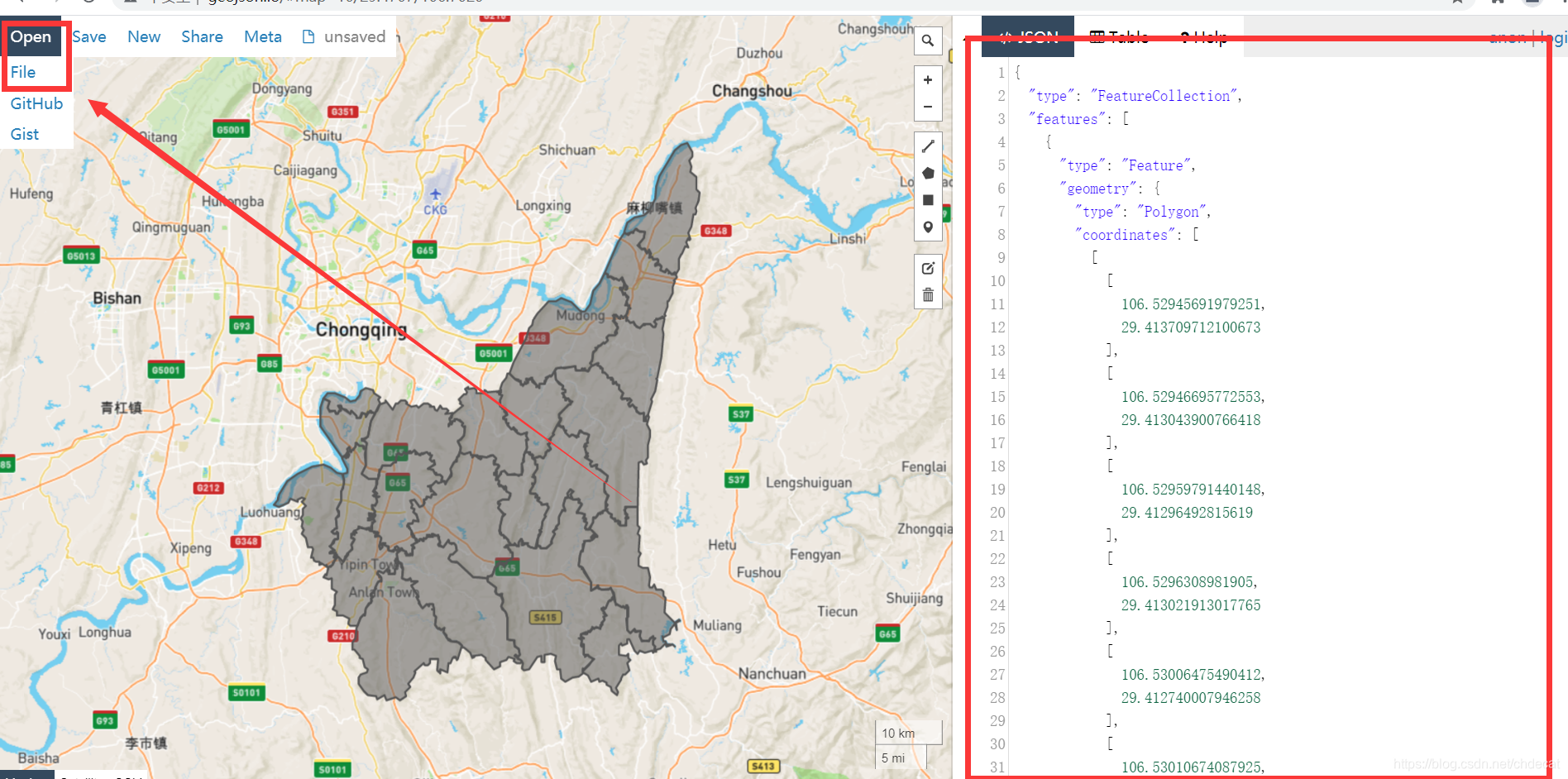

拼接

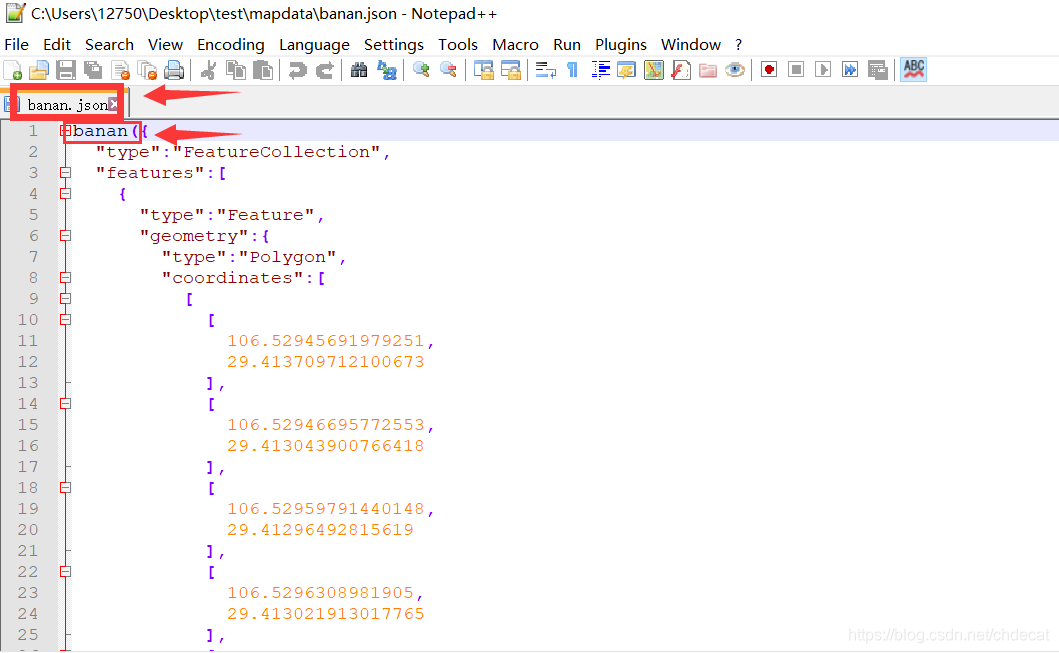

生成json文件

6、引入json数据

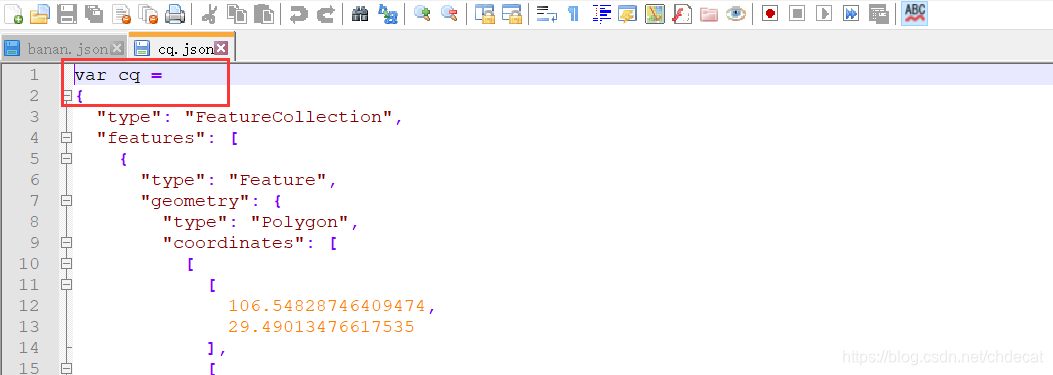

       第一层地图的数据因为只有一个文件，我选择的是直接通过引入js的方式引进来，不存在跨域问题，但是要在json文件里声名变量名，方便调用数据。

       点击事件引入二级地图数据用ajax然后通过jsonp的形式读取json数据（解决本地引入的跨域问题）。

 $.ajax({
            type: "get",
		   url:'/ZHZM/javaScript/wis/yxtj/mapdata/'+provinces[params.name]+'.json',
            dataType: 'jsonp',
			crossDomain: true,
			jsonp: "callback",
			jsonpCallback:provinces[params.name],
            success: function(data){
			 map2Data= [];
	          for (var i = 0; i < data.features.length; i++) {
		        map2Data.push({
			    name: data.features[i].properties.name
		                 })
	                }
            echarts.registerMap(params.name, data);
	        renderMap(params.name, map2Data);
              },
				});

       parames.name 是点击事件传进来所点击的区域名称，provinces[]是为了区域名称与对应的文件名称形成映射关系，provinces[ parames.name]表示文件名。

此处解决跨域的注意点：

①jsonp

②crossDomain: true,

③生成json文件时，复制的坐标代码放在“方法名（）”的括号内，见第五步。

7、完整的js代码

var chart = echarts.init(document.getElementById('chongqing-map'));
  var provinces = {
  '大渡口区':'dadukou',
  '巴南区':'banan',
  '北碚区':'beibei',
  '璧山区':'bishan',
  '城口县':'chengkou',
  '大足区':'dazu',
  '垫江县':'dianjiang',
  '丰都县':'fengdu',
  '奉节县':'fengjie',
  '万州区':'wanzhou',
  '涪陵区':'fuling',
  '合川区':'hechuan',
  '江北区':'jiangbei',
  '江津区':'jiangjin',
  '九龙坡区':'jiulongpo',
  '开州区':'kaizhou',
  '梁平区':'liangping',
  '南岸区':'nanan',
  '南川区':'nanchuan',
  '彭水苗族土家族自治县':'pengshui',
  '綦江区':'qijiang',
  '黔江区':'qianjiang',
  '荣昌区':'rongchang',
  '沙坪坝区':'shapingba',
  '石柱土家族自治县':'shizhu',
  '铜梁区':'tongliang',
  '潼南区':'tongnan',
  '巫山县':'wushan',
  '巫溪县':'wuxi',
  '武隆区':'wulong',
  '秀山土家族苗族自治县':'xiushan',
  '永川区':'yongchuan',
  '酉阳土家族苗族自治县':'youyang',
  '渝北区':'yubei',
  '渝中区':'yuzhong',
  '云阳县':'yunyang',
  '长寿区':'changshou',
  '忠县':'zhongxian'
  };
  //加载重庆初始地图
  $(document).ready(function(){
   mapData = [];
    //把json里的name提取出来装入mapData
	for (var i = 0; i < cq.features.length; i++) {
		mapData.push({
			name: cq.features[i].properties.name
		})
	};
	//注册地图
	echarts.registerMap('重庆', cq);
	//绘制地图（自己的方法）
	renderMap('重庆', mapData);
    console.log(cq);
	})




//声名全局变量绘制全国地图配置
var option = {
	title: {
		left: 'center',
		textStyle: {
			color: '#fff',
			fontSize: 16,
			fontWeight: 'normal',
			fontFamily: "Microsoft YaHei"
		},
		subtextStyle: {
			color: '#ccc',
			fontSize: 13,
			fontWeight: 'normal',
			fontFamily: "Microsoft YaHei"
		},
	},
	tooltip: {
		trigger: 'item',
		formatter: '{b}'
	},
    animation:true,
	animationDuration: 1000,
	animationEasing: 'cubicOut',
	animationDurationUpdate: 1000,

};

//声名绘制地图的函数
function renderMap(map, data) {
	//option.title.subtext = map;

	option.series = [{
		name: map,
		type: 'map',
		mapType: map,
		zoom: 1,
		hoverAnimation:false,
		nameMap: {
			'china': '中国'
		},
		label: {
			emphasis: {
				show: false
			}
		},
		roam: true,   //设置是否开启拖动与缩放
		scaleLimit: { //滚轮缩放的极限控制
	    min: 1,
	    max: 2.5
	},
		itemStyle: {
			normal: {
				borderColor: 'rgba(147, 235, 248, 1)',
				borderWidth: 1,
				areaColor: {
					type: 'radial',
					x: 0.5,
					y: 0.5,
					r: 0.8,
					colorStops: [{
						offset: 0,
						color: 'rgba(175,238,238, 0)' // 0% 处的颜色
					}, {
						offset: 1,
						color: 'rgba(	47,79,79, .1)' // 100% 处的颜色
					}],
					globalCoord: false // 缺省为 false
				},
				shadowColor: 'rgba(128, 217, 248, 1)',
				shadowOffsetX: -2,
				shadowOffsetY: 2,
				shadowBlur: 10
			},
			emphasis: {
				areaColor: '#389BB7',
				borderWidth: 0
			}
		},
		data: data
	}];

	//渲染地图
	chart.setOption(option);
	//关闭单击事件
	chart.off("click");
	//关闭双击事件
	chart.off("dblclick");
	//如果在第一层只有单击事件
	if(map=="重庆"){
	chart.on('click',function(params){
    chart.clear();
	console.log(params.name);
	console.log(provinces[params.name]);
	 $.ajax({
            type: "get",
			url:'mapdata/'+provinces[params.name]+'.json',
            dataType: 'jsonp',
			crossDomain: true,
			jsonp: "callback",
			jsonpCallback:provinces[params.name],
            success: function(data){
			console.log(data);
			 map2Data= [];
	          for (var i = 0; i < data.features.length; i++) {
		        map2Data.push({
			    name: data.features[i].properties.name
		                 })
	                }
            echarts.registerMap(params.name, data);
	        renderMap(params.name, map2Data);
              },
				});
	});
	//在第二层双击回第一层
	}else{
	chart.on('dblclick', function (params) {
	chart.clear();
	renderMap('重庆', mapData);
});
	}
}

        后面我会把以重庆为实例的完整地图资源发出来（包含区-乡镇的json数据），如有需要的小伙伴可以自行下载。
