跨阻放大器

#创作灵感#

        最近涉及到微电流的监测项目，而里面的核心就是跨阻放大器，所以这里做一个简单的介绍，后续等项目完成了，再做一个实例的介绍。

#正文#

        跨阻放大器（Transimpedance Amplifier, TIA）是一种将输入电流转换为输出电压的电路，广泛应用于光电探测器、传感器和测量系统中。它主要用于放大由光电二极管、光电倍增管等光电转换器件产生的微弱电流信号。

基本原理

        跨阻放大器的基本工作原理是利用反馈电阻将输入电流转换为输出电压。具体电路一般由运算放大器和反馈电阻构成，输入电流通过反馈电阻产生一个电压，这个电压通过运算放大器放大输出。运算放大器的输入端几乎没有电流流入，确保了大部分输入电流都流过反馈电阻，从而实现了高灵敏度的电流到电压转换。

电路结构

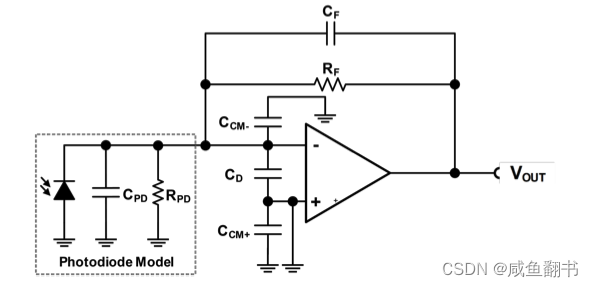

        典型的跨阻放大器电路结构（图片来自于TI的芯片数据手册）如下图所示：

        在实际设计和使用中，主要进行以下几个方面的调整和考虑：

1. 反馈电阻的选择：根据所需的增益和频带选择合适的反馈电阻。
2. 运算放大器的选择：选择低噪声、高频带的运算放大器以提高性能。
3. 补偿电路：在高频应用中，可能需要额外的补偿电路来保证稳定性。

应用领域

1. 光电探测：跨阻放大器是光电探测系统中的核心部件之一，常用于光电二极管的信号放大。在通信、光谱分析等领域，它将光信号转换为电信号并放大，便于后续处理。
2. 传感器：在各种传感器系统中，跨阻放大器用于放大微弱的传感器输出电流，例如气体传感器、生物传感器等。
3. 粒子探测：在高能物理实验中，用于放大粒子探测器输出的电流信号。
4. 噪声测量：跨阻放大器能够有效地放大低电平信号，因此在噪声测量中得到广泛应用。

优点和局限性

优点

• 高灵敏度：能够放大非常微弱的电流信号。
• 宽频带：适用于高速信号的测量和处理。
• 低噪声：运算放大器本身的低噪声特性使得跨阻放大器具有较好的信噪比。

局限性

• 反馈电阻选择：反馈电阻值的选择需要平衡增益和带宽，较高的反馈电阻值会提高增益但降低带宽。
• 稳定性：高增益下可能会出现稳定性问题，需要额外的补偿电路。
