PADS输出BOM表和位号图（装配图）

PCB设计完成之后就可以发出去打样，打样时间一般为3天左右，当然一般都有加急的选项（12、24、48小时等等），加急需要另外付费。在打样的这段时间，我们就需要输出相应的文件，主要就是BOM表和位号图（装配图）。

注：主要是基于手工焊接的情况。

1、导出BOM表

导出BOM表有两种方式：PADS Logic中以报告的形式输出或者PADS Layout中以脚本的形式输出。

1.1、PADS Logic报告的形式

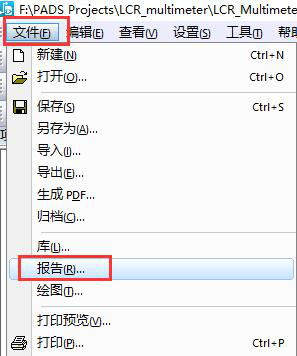

打开对应的原理图，点击“文件”->“报告”，如下图所示：

弹出报告对话框，选择“材料清单”，点击右边的设置，如下图所示：

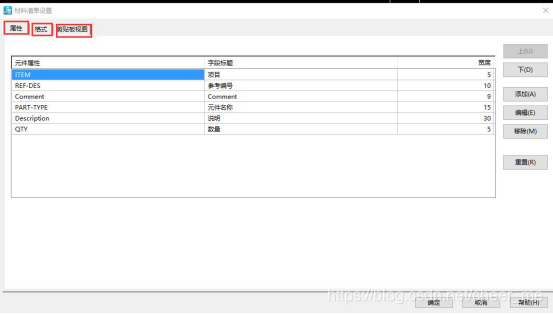

弹出“材料清单设置”对话框，有三个标签分别为：属性，格式，剪贴板视图，如下图所示：

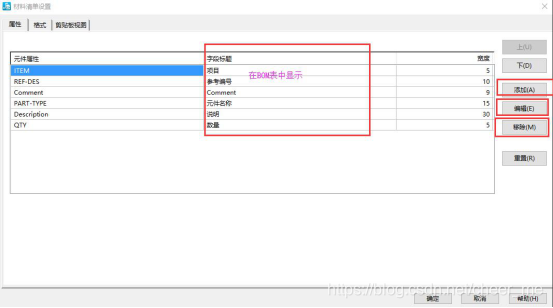

属性标签就是设置在输出的BOM中包含哪些条目，比如数量、编号等等，自己可以进行添加、删除和修改。如下图所示：

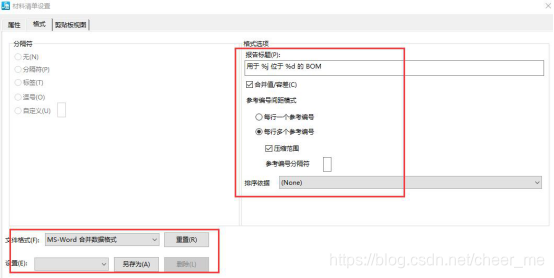

格式标签可以设置输出的内容格式和文件格式，比如参考编号之间的分隔符，相同参数值的元器件是否合并，参考编号的合并方式等等，如下图所示：

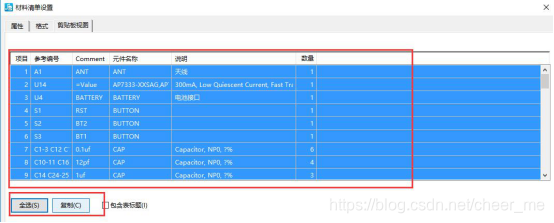

剪切板视图标签就是查看前面设置的效果，并且可以点击左下方的“全选”和“复制”，然后粘贴到EXCEL表格中。如下图所示：

1.2、PADS Layout脚本的方式输出

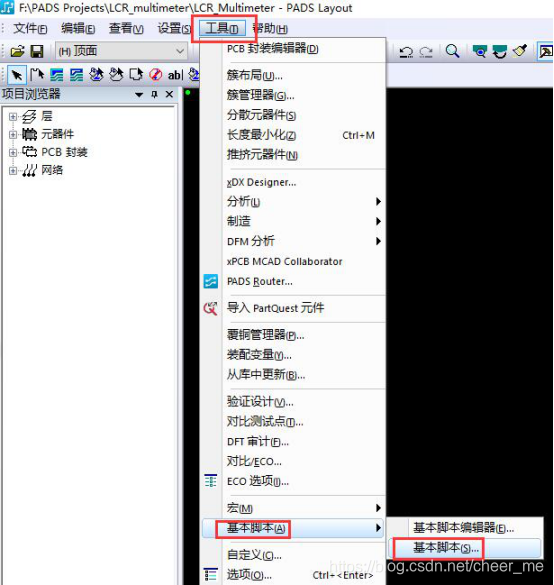

打开对应的PCB文件，点击“工具”->“基本脚本”->“基本脚本”，如下图所示：

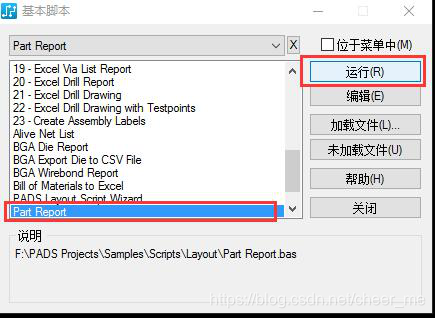

弹出“基本脚本”对话框，如下图所示：可以选择Part Report脚本，然后点击“运行”，如下图所示：

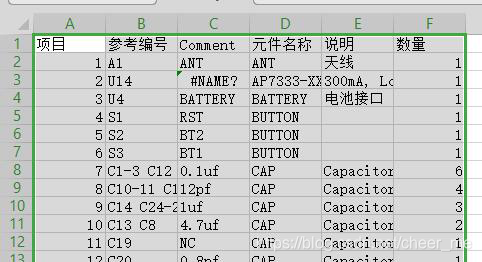

运行之后会自动新建并打开Excel表格，点击保存即可，如下图所示：

自己可以通过修改脚本来调整属性和顺序，这个就需要一些编程基础。

导出BOM表之后就可以采购元器件，当然上面输出的BOM文件只是自己使用的，如果发给采购部门就要把厂商也标清楚，以及元器件更详细的参数。这个可以在设计原理图的时候就把属性添加到元器件中直接导出就可以。或者在刚导出的基础上自己再加工修改也是可以的。

2、导出位号图（装配图）

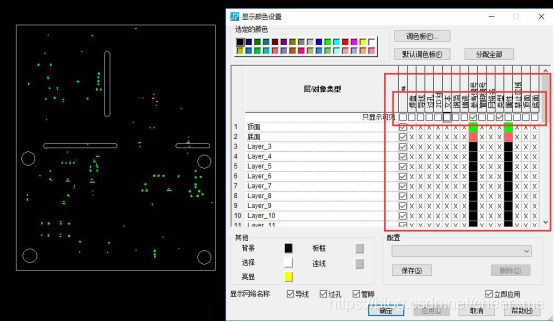

元器件采购完成之后，PCB板到手之后就可以进行焊接加工。这个时候就需要导出位号图。在导出位号图（装配图）之前，我们需要整理一下PCB标签的大小和位置。使用快捷键“Ctrl+Alt+C”打开颜色设置，然后只保留“参考编号”和“属性”这两个选项，其它的勾全部去掉，如下图所示：

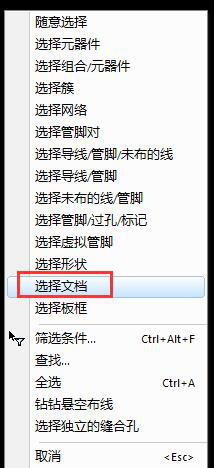

然后右击，选择“选择文档”，如下图所示：

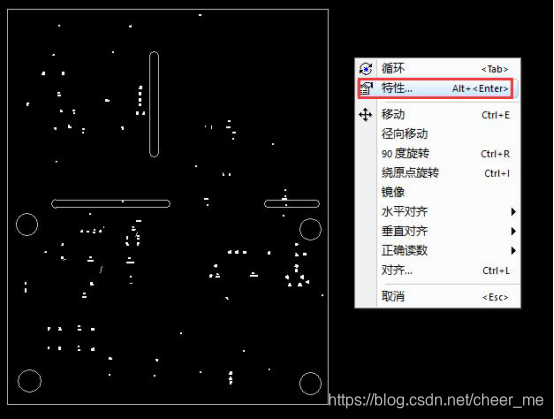

框选整个PCB，右击，选择“特性”，如下图所示：

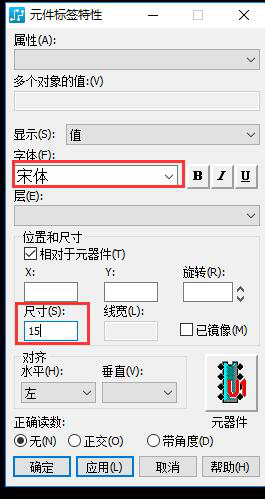

弹出的元件标签特性对话框中，字体选择“宋体”，尺寸输入15，点击确定，如下图所示：

打开对应的PCB文件，点击“文件”->“生成pdf”，如下图所示：

弹出PDF配置对话框，这里我们以顶面的元器件位号图为例（如果两面都放置元器件的话，底面也是同样的方法，就是需要镜像）。在左侧的PDF Document中，将顶面除外的其它文件全部删除，如下图所示：

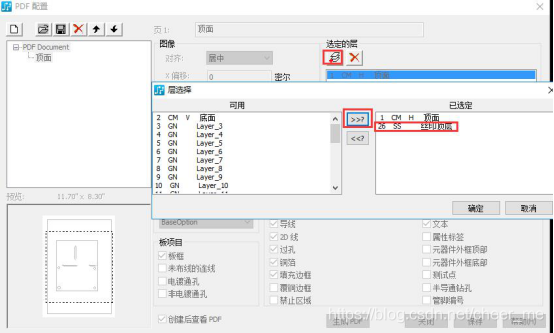

在右侧“选定的层”中，添加顶层丝印层（因为有些元器件的框和编号可能放置在这一层，如果没有可以不添加），如下图所示：

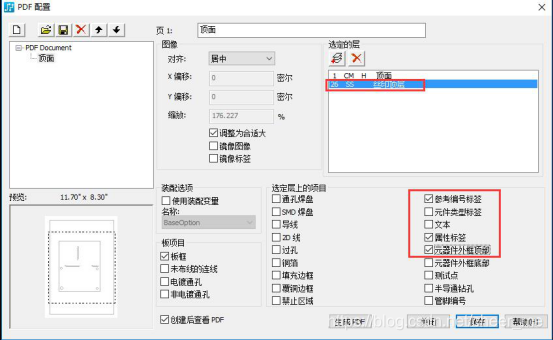

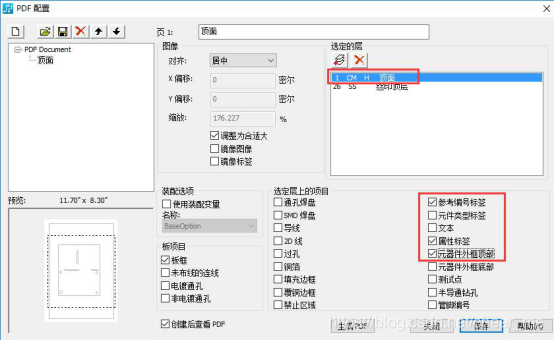

选择顶面，在右下方“选定层上的项目”中，勾选参考编号标签、属性标签、元器件外框顶部这三个，其余的全部去掉勾选。然后选中丝印顶层，也是一样的操作，如下图所示：

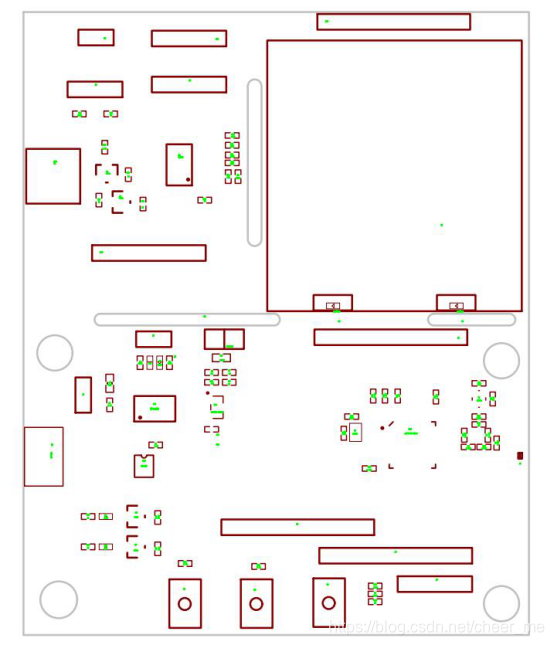

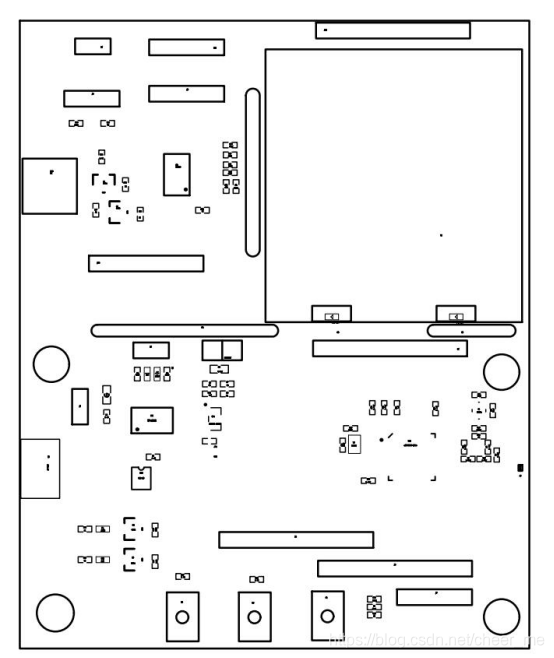

设置完成之后就可以点击“生成PDF”按钮，PDF打开之后，如下图所示：

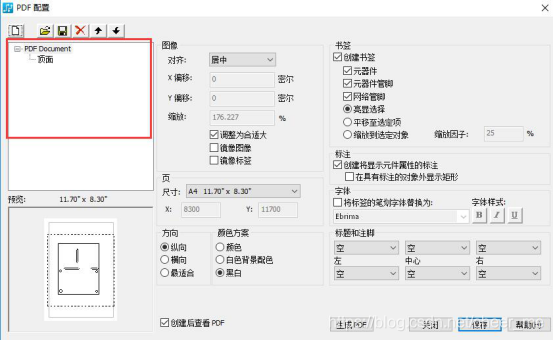

为了让每个标签和元件边框对应，标签设置的比较小，但是打印出来是可以看清的，这个可以根据自己的实际情况来进行设置。对于颜色，可以在PDF配置对话框中，选中左侧的“PDF Document”，在中间下方的“颜色方案”中选择“黑白”即可，如下图所示：

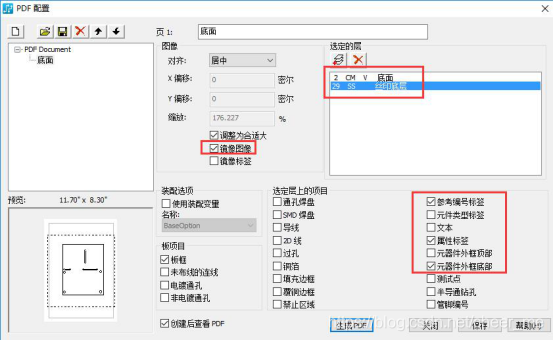

如果底面也有元器件，和上述顶面的输出方法一样，只是需要添加丝印底层、勾选元器件外框底部和镜像图像，如下图所示：

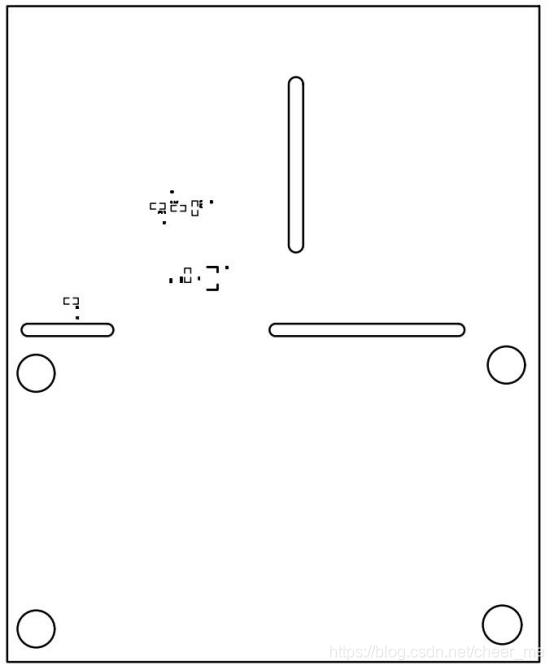

输出的效果图如下图所示：

这个既是位号图，也可以作为装配图，在手工焊接的时候，可以打印出来放在手边放置元件特别方便。打印出来的效果如下图所示：
