一款惊艳必备的便携按摩器霍尔板，让您享受身体和心灵的双重放松

随着生活节奏的加快，人们对健康和舒适的需求也越来越高。在繁忙的工作和生活中，无论是身体还是心灵，都需要得到有效的放松和缓解。而便携式按摩器就成了人们的必备良品。为了让便携式按摩器更加智能、高效，霍尔板的应用成为了必不可少的设计元素。

霍尔板是一种可以依据磁场偏转的电子元件，它的应用非常广泛，其中在便携式按摩器电机上的应用尤为重要。通过霍尔板与电机的配合，可以实现按摩器在力度、速度、频率等方面的精确调节，带来更舒适的按摩体验。与传统的按摩器相比，配备霍尔板的按摩器更为精准、稳定，能够满足不同人群的个性化需求。

今天给大家介绍的是在便携式按摩器电机上运用的霍尔板的一些相关运用。就从霍尔传感器的作用说起，我们知道，获取磁铁的位置可以用霍尔传感器，无刷电机的转子就是永磁体，因此只要在合适的位置安装霍尔传感器，就能知道转子的旋转位置。

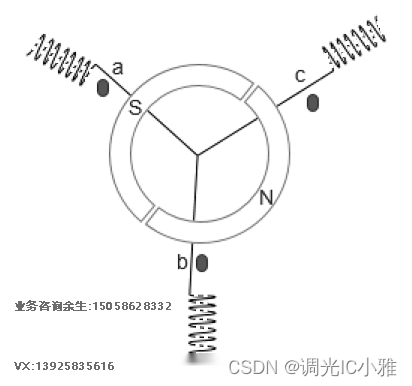

在无刷电机中，一般用3个开关型霍尔器件就能检测转子的位置。霍尔的安装位置可以相隔120°，也可以相隔60°，我们以下图3N2P型电机，霍尔相隔120°的安装方式为例：

a、b、c是三个霍尔传感器。当N极接近霍尔a时，a输出高电平1；当N远离a时，a输出低电平。同理b、c也是一样的特性。

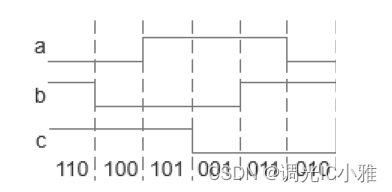

因为2P的转子是一对极，所以在转子逆时针转动一周时，a、b、c霍尔的输出波形就都会高低电平变化一次，如下图所示：

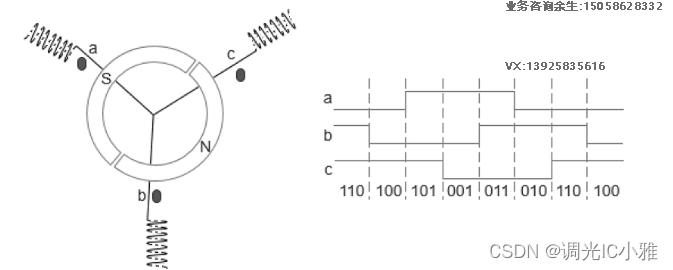

例如，下图中，转子当前的位置会使得霍尔输出cba = 110：

这样我们通过霍尔传感器的输出，可以确定转子的当前位置，再结合上一篇讲的方法，就可以使它转动起来了。

如果我们想使用“二二导通”的方法让它逆时针转动，在图中位置cba = 110，则应该使得B线圈加正电压C线圈加负电压A悬空；这个加电状态保持到N极转到接近c位置时，霍尔输出会自动变为cba = 100，则我们的加电状态应该变为A线圈加正电压C线圈加负电压B线圈悬空，才能让转子继续逆时针转动。

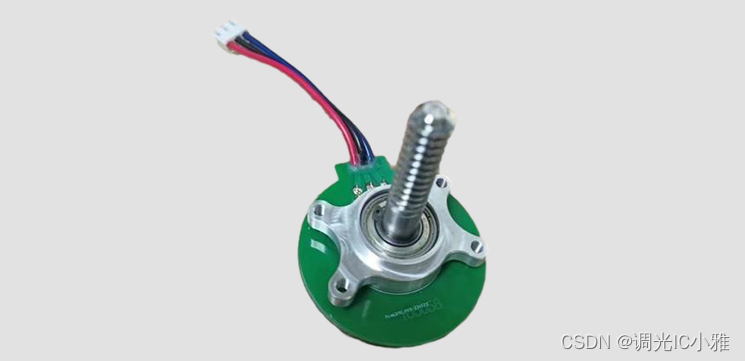

下面就是我们的霍尔板（欢迎来台州铭晟定制）：
