方案背景

随着生活品质的提升，越来越多人向往户外活动，LED灯带逐渐成为大家喜欢使用的户外照明设备之一，这就要求它不仅需要足够的光线亮度，还需要在增添美感的同时方便携带，且保障安全。

对此，我司推出了全新的PD灯带方案，它采用了Type-C供电PD Sink端取电协议芯片ECP5701/ECP5702，可两端分开供电调整亮度，支持5V、9V、12V、15V、20V的电压输出，适应PD充电宝、PD充电器、车载PD TPYE-C口、储能设备等，为户外照明带来了更大的便利和多样化的选择。

---

一、灯带介绍

1.ECP5701双端供电调光控制灯带

两端均采用ECP5701 PD协议芯片，分别取电9V、12V，驱动12V 灯带，通过充电宝或PD充电器插入不同端口实现两档亮度的调节。

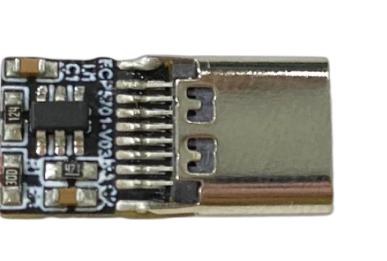

【灯带板子图片，如上】

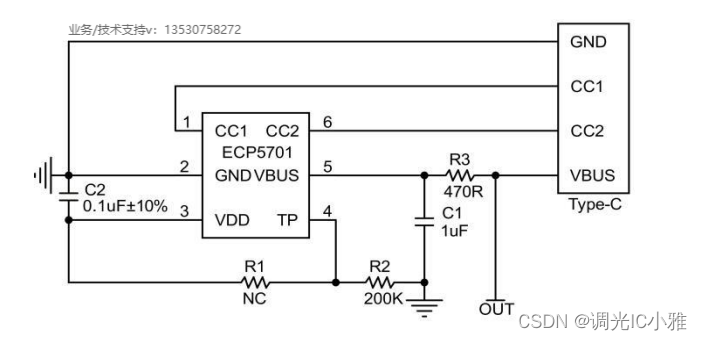

【灯带电路原理图，如上】

2.ECP5702触摸控制调光灯带

采用ECP5702+6 PIN单片机实现触摸实现协议取电5V→9V→12V，即可完成关闭（5V），低亮（9V），高亮（12V）的调光转变。

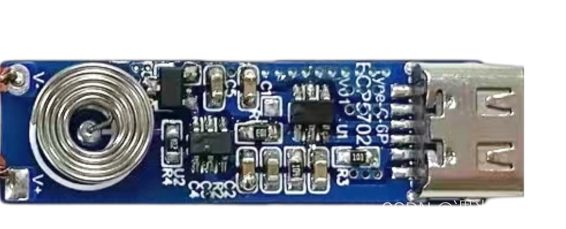

【灯带板子图片，如上】

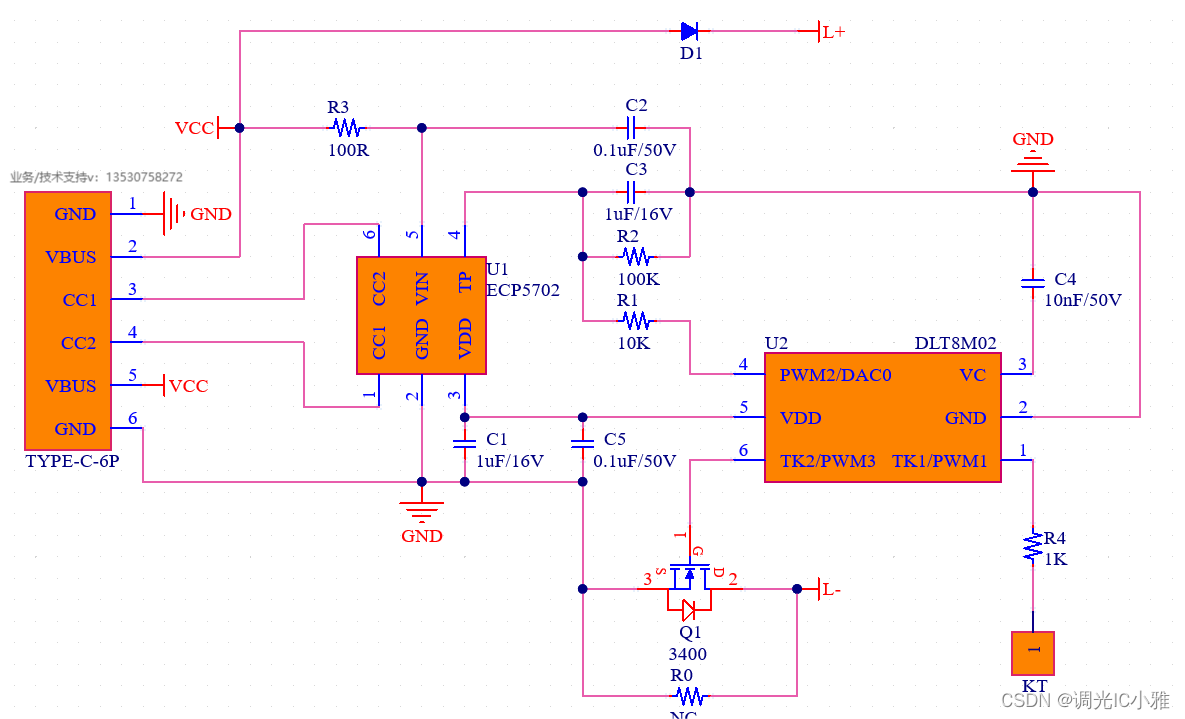

【灯带电路原理图，如上】

这两款灯带板有一个共同的特点——它们仅有一个TYPE-C头的大小，不需要额外的驱动板，就能自由切换灯带的高低亮度，简化使用步骤，还方便了携带，可以随时随地都能享受到灯带带来的便利和乐趣。

二，芯片介绍

ECP5701/ECP5702是能芯科技发布的PD协议芯片。ECP5701/ECP5702可以从符合TYPE-C PD协议的电源适配器电源请求最大或指定的电压。当ECP5701连接到TYPE-C电源设备时，PD通信将被触发并自动启动。将要求提供选定的电压，并完成所有相关的PD协议；芯片VBUS、CC1、CC2引脚耐压达28V，无需通过其他电路进行降压供电。

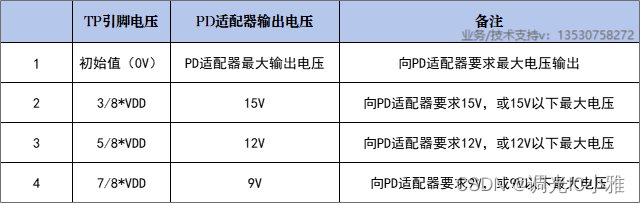

通过调节TP引脚的电压来指定协议输出电压，如下表所示：

备注：ECP5701需要断开重连才可重新匹配协议，输出其他电压；ECP5702可以不断开即可调整TP引脚电压改变适配器输出电压。

三、供电方式

PD充电器供电：可充分利用家里闲置的PD充电器，采用低压直流供电，使用更安全。

PD充电宝供电：相比电池供电，极大缓解户外续航焦虑，更便携。

车载PD接口供电：车内PD接口供电，个人DIY更简单。

储能设备PD接口供电：越来越多的户外便携储能设备兴起，灯带通过设备上的PD端口供电也更方便，完全不用担心续航问题。

---

总结

综上所述，本方案的两款灯带板采用了Type-C供电PD Sink端取电协议芯片ECP5701/ECP5702，通过PD接口供电，不仅能够提供更安全可靠的电源，还解决了传统供电方式的诸多问题。无论您是在家居装饰、户外活动还是车载DIY，都能轻松使用我们的产品。让灯带的装饰变得更加简单方便，同时确保您的安全与便捷。不再受限于传统供电方式，为您的生活带来更多可能性。且方案不需要过认证，可以节省更多的成本。
