【照明无频闪调光方案】调光线性度好 调光频率1K以上都兼容 LED护眼教室黑板灯降压恒流驱动IC芯片FP7195，FP6195内置MOS耐压60V电流0.8A降压buck模块供电芯片IC

文章目录

前言

一.DIY LED灯组件选择

二．电源板详解

FP7195：DCDC  LED 驱动电源芯片，恒流输出给灯供电

FP6195：DCDC降压转换器，给涂鸦模块供电

三．下面为普通照明灯与本DIY LED灯的对比图

总结

---

前言

FP7195+FP6195双色转模拟调光应用：DIY工作灯

随着科学技术的快速发展，各种LED灯普及了人们的生活，一款好的LED灯，需具备便捷的调光体验、快速、精准地调节光线亮度、优异的性能和稳定性等特点，满足日常生活和工作需求，提供一个更加舒适、有效、安全的工作环境。

针对这些特点需，我司推出一款FP7195+FP6195双色转模拟调光应用方案，接下来我们将采用DIY的方式，对这一方案进行全面解析，让您了解它的优势、适用领域以及相关技术细节等。

---

一.DIY LED灯组件选择

首要考虑在使用过程的安全问题，其次才是充分满足需求、方便实用的特性。所以我们DIY的LED灯采用DC直流供电，避免在使用过程中出现人体触电的风险。

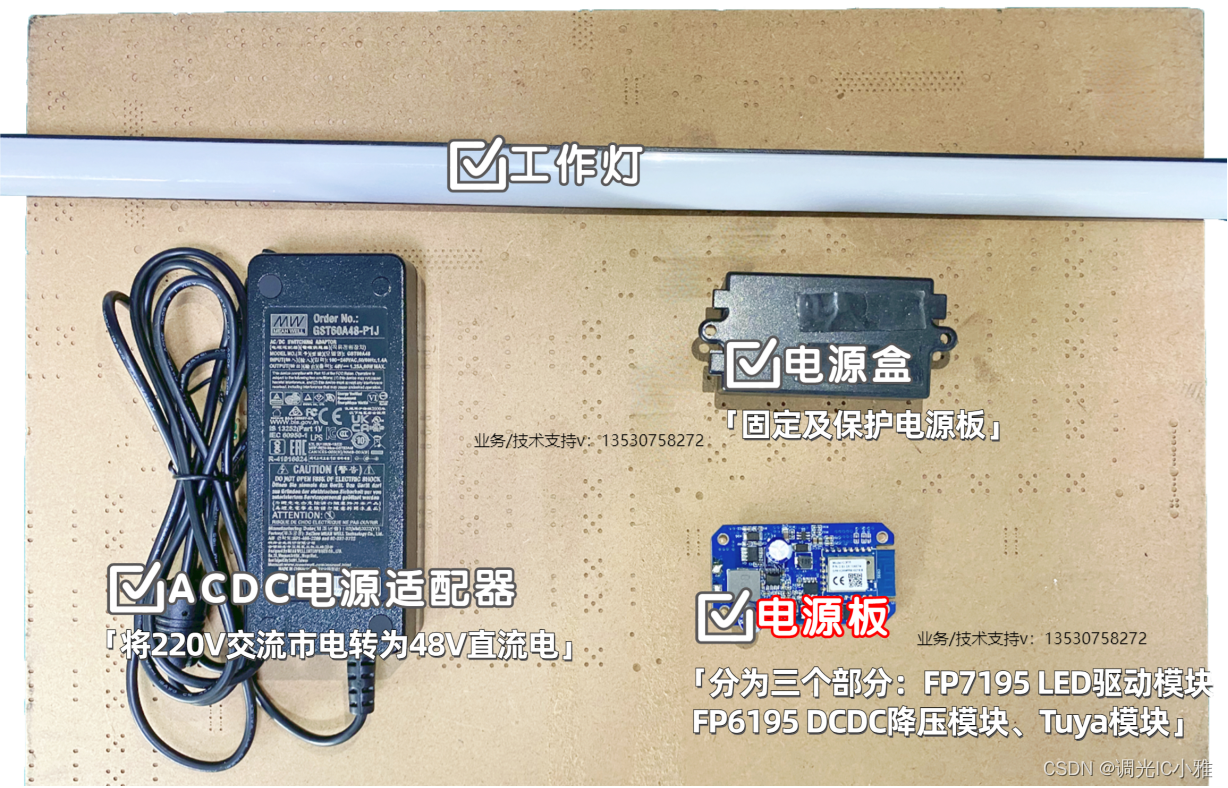

最终我们DIY的LED灯的组件如下图所示。

组件图

二．电源板详解

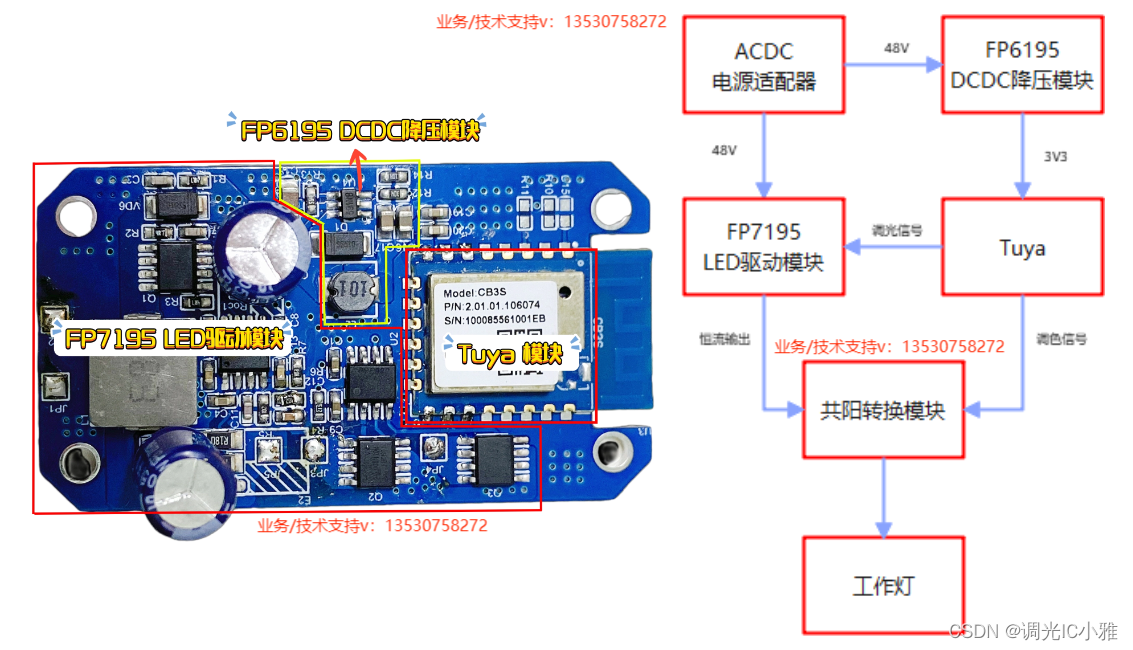

电源板作为LED灯最重要的组成部分，其质量的好坏，直接决定了工作灯最终的成果展现。电源板由三个模块组成，分别为：FP7195 LED驱动模块、FP6195 DCDC降压模块、Tuya模块。

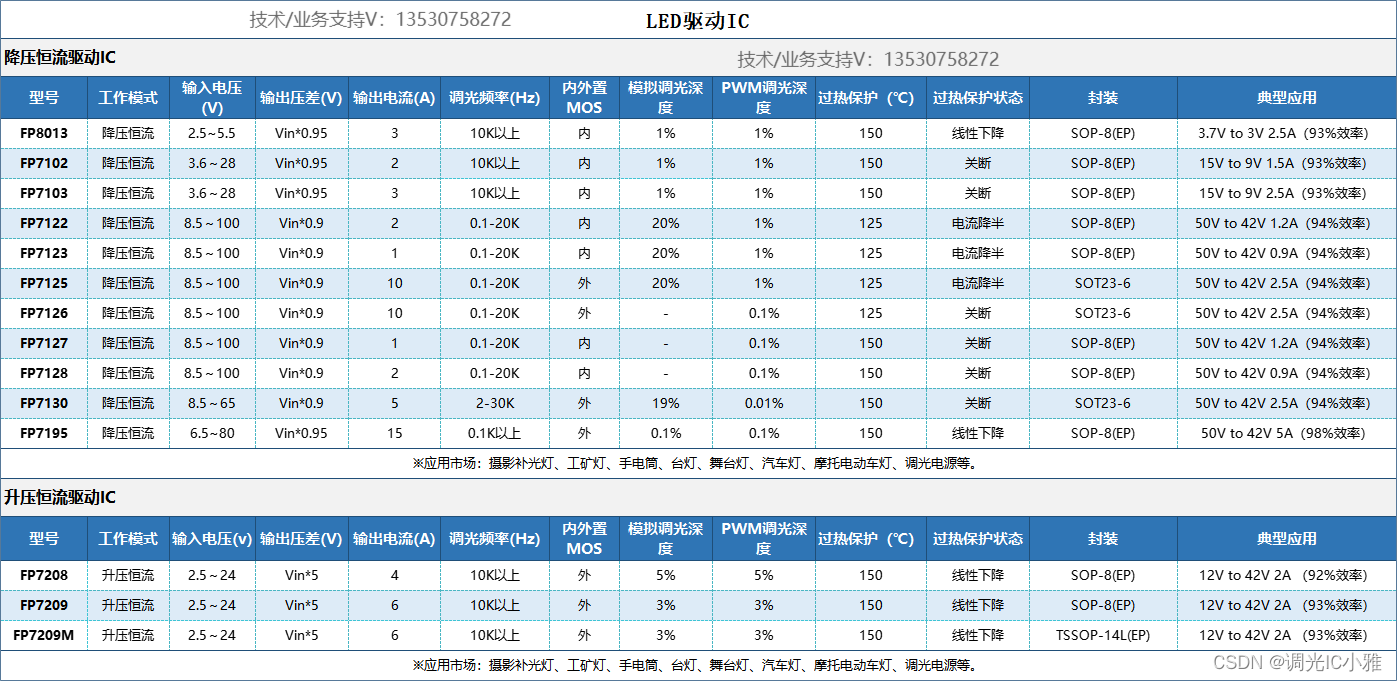

FP7195：DCDC  LED 驱动电源芯片，恒流输出给灯供电

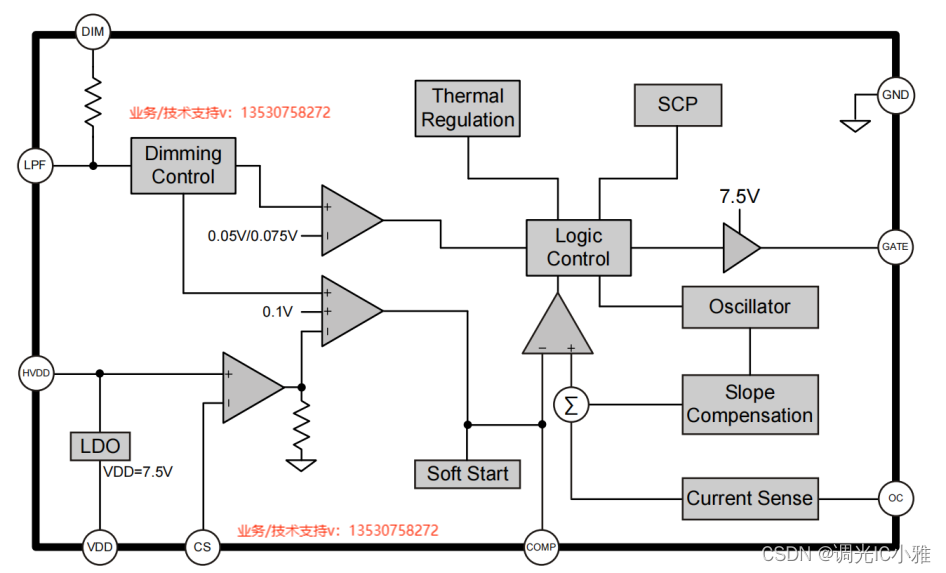

芯片介绍：FP7195 是一个外置 N-MOSFET 的 LED 驱动 IC。由于 FP7195 采用高压端点电流侦测，而且 IC 补偿回路采用电流模式，具有优异的动态响应又能简化外部补偿回路。FP7195 可提供 6.5V~80V 宽电压的应用环境，同时具有PWM调光功能与模拟调光(线性调光)功能。FP7195采用转模拟调光技术，IC 内部机制将PWM调光信号转成模拟信号，避免了PWM调光可能出现的频闪现象。

FP6195：DCDC降压转换器，给涂鸦模块供电

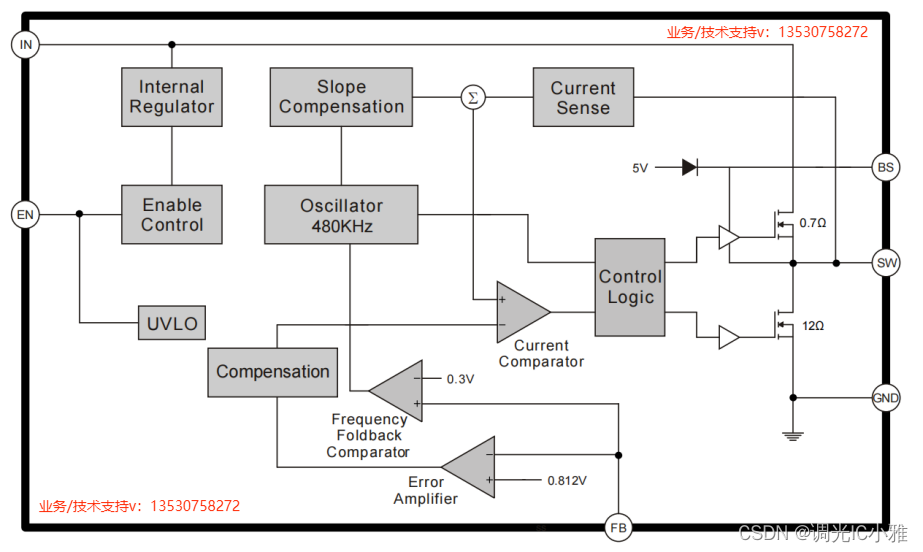

芯片介绍：FP6195是一个内置功率MOSFET的降压转换器。它可以提供最大0.8A的连续输出电流，具有良好的负载调节率。电流模式的工作模式提供了快速瞬态响应和简化的稳定回路。此芯片包括逐循环限流和热停机保护。内部软启动减少了在通电时对输入源的压力。FP6195需要最少数量的外部器件来完成0.8A的调节解决方案。

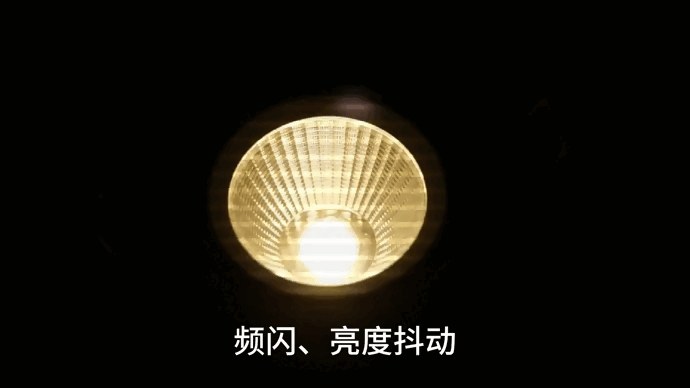

三．下面为普通照明灯与本DIY LED灯的对比图

在实际应用中，它不仅可以应用于家庭照明、办公场所、商业建筑等室内照明环境，还可以广泛应用于户外景观照明、道路照明等领域。这种照明方案通过提高照明品质，改善照明效果，为人们创造一个更加舒适、安全的生活和工作环境，具有非常高的实际价值。

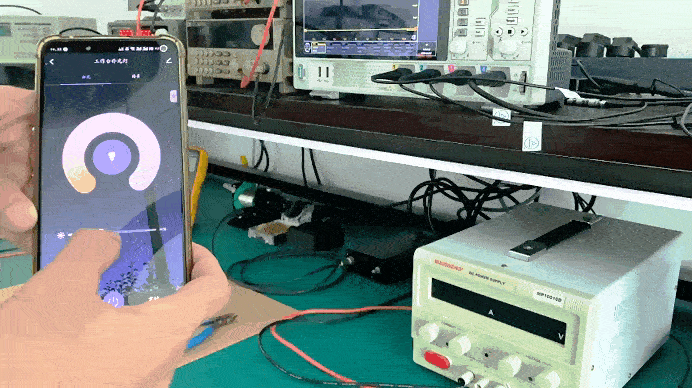

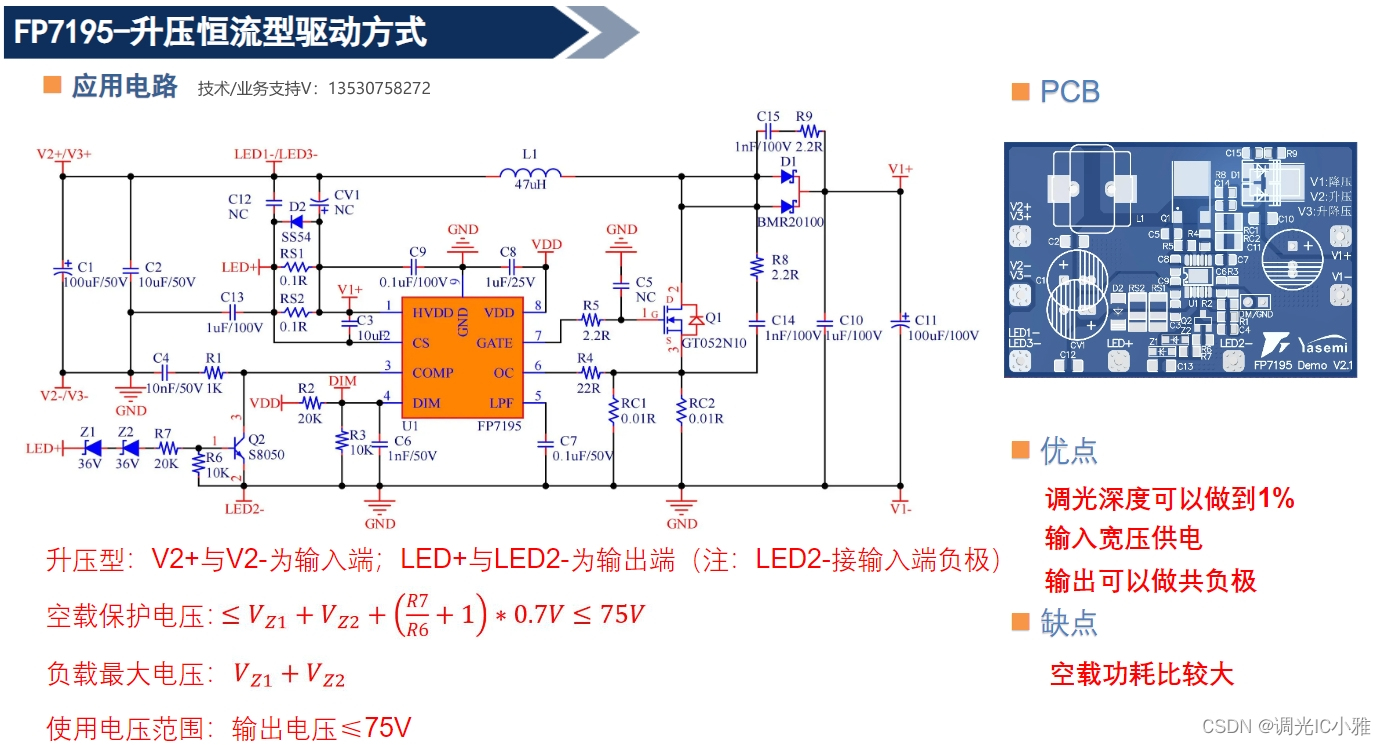

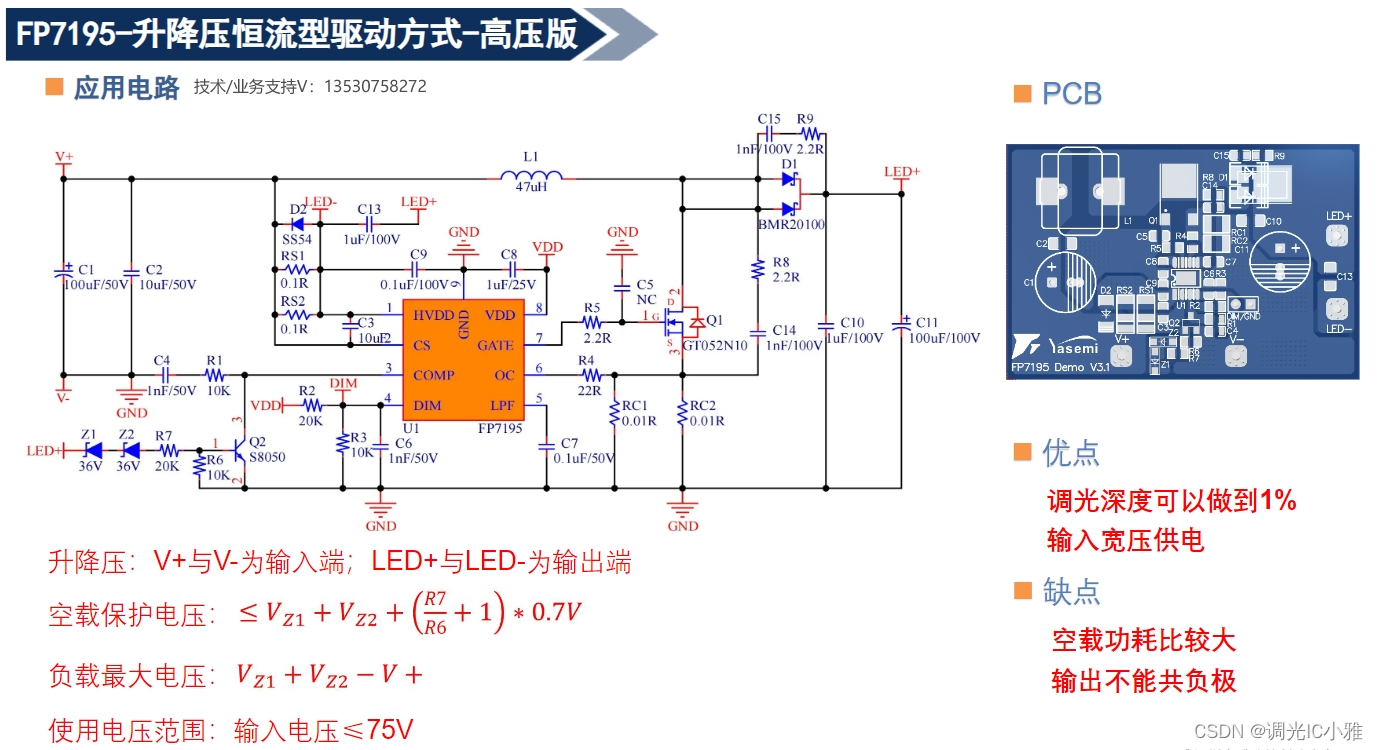

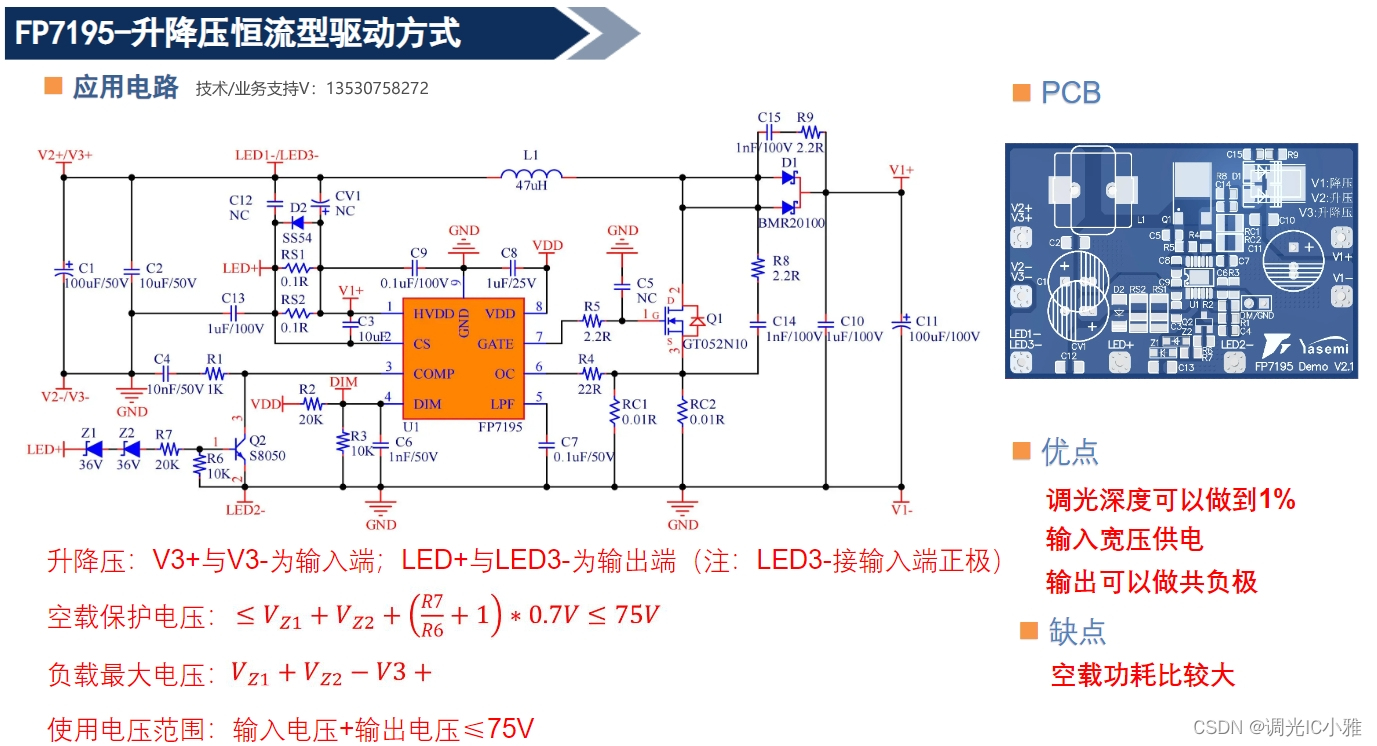

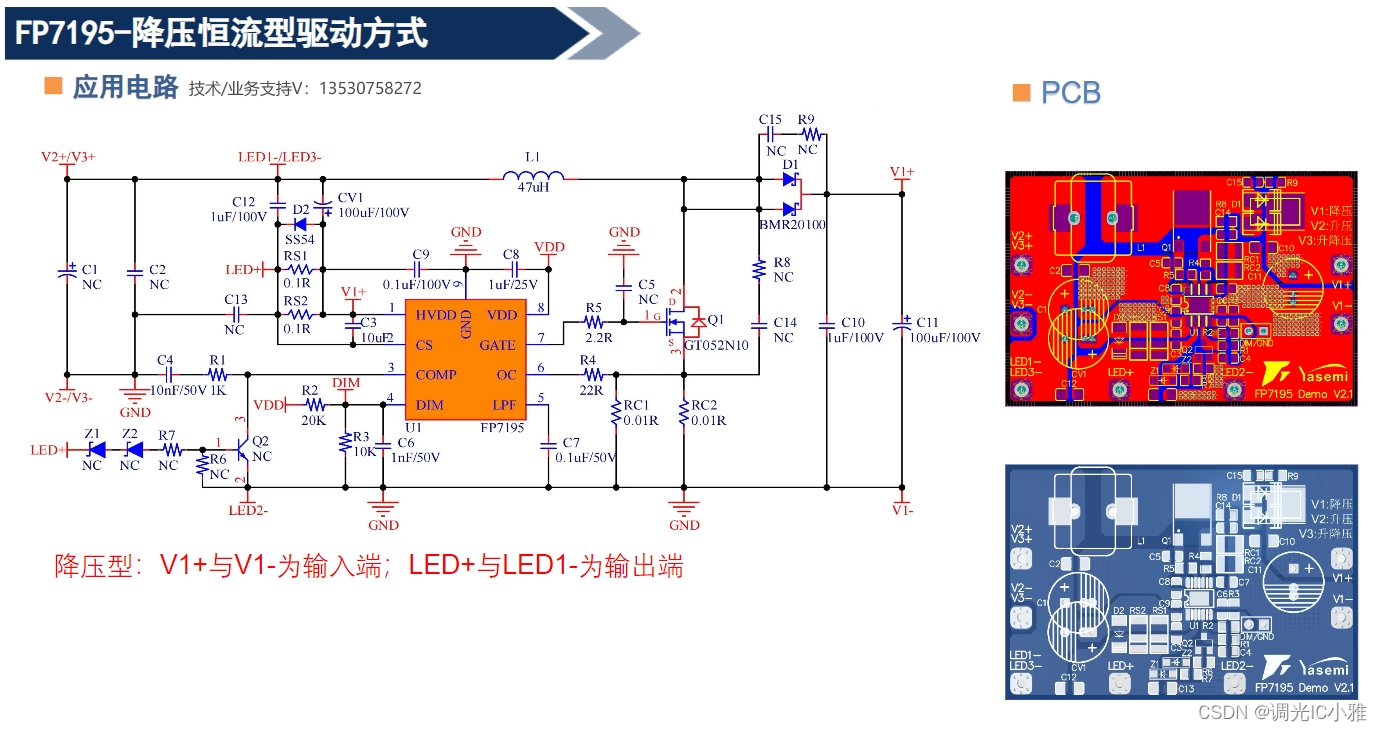

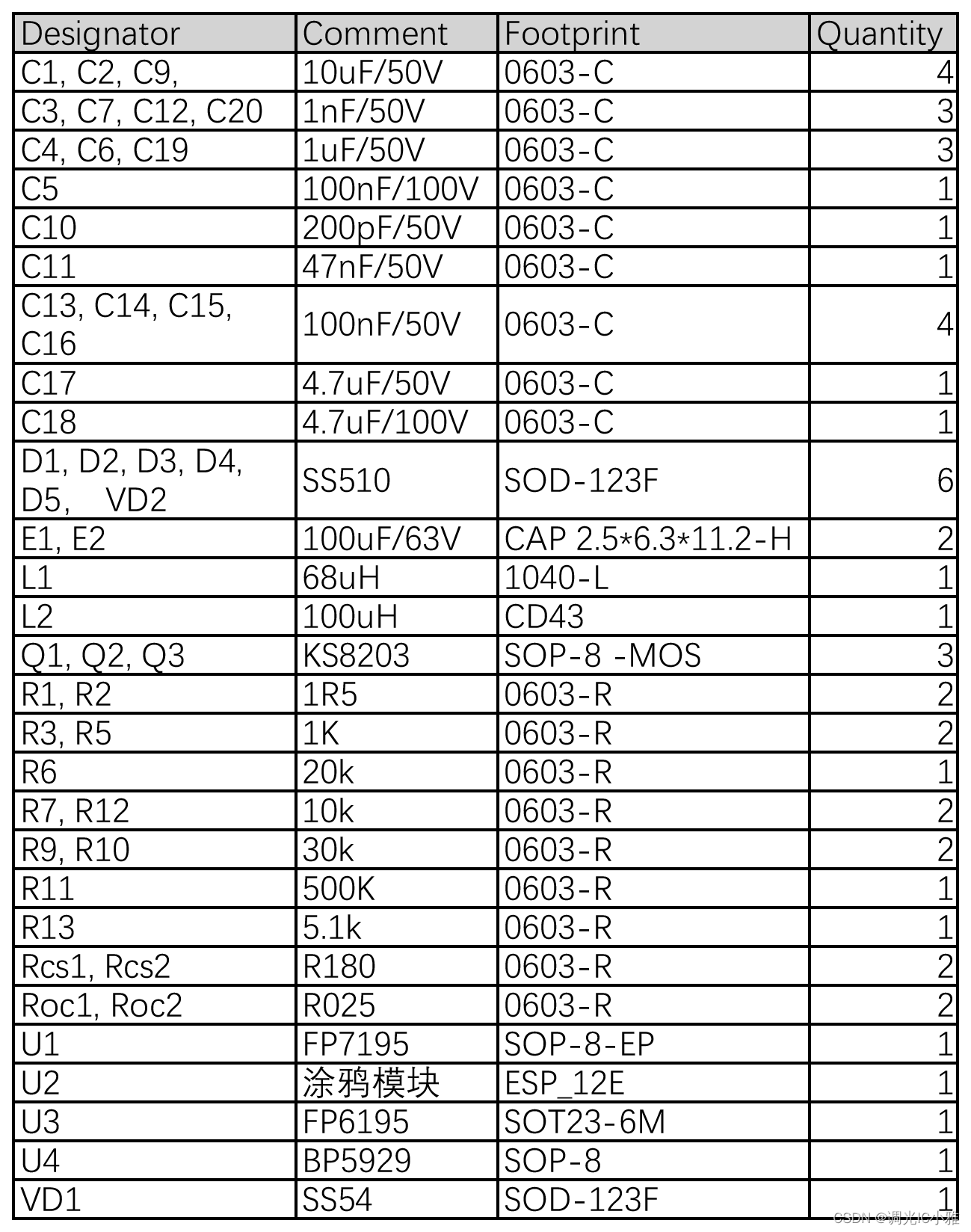

下面为电路图和BOM表

---

总结

本方案采用FP7195+FP6195芯片，高频调光技术可以有效减少人眼对频闪的感知，实现无频闪照明效果；智能光控技术可以根据环境亮度自动调节灯光亮度，提高能效比的同时减少能源浪费；另外，高效稳定的供电方案也是保证照明无频闪效果的重要保障。
