提示：为个人笔记，大佬看到不正确之处还望指正，感谢

文章目录

前言
一、plc是什么？
二、流水灯
1.要求
2.变量设置
3.程序代码

三、HIM模拟仿真

前言

西门子PLC入门学习，以流水灯为例。

PLC，即可编程逻辑控制器（Programmable Logic Controller），是一种专门为工业环境应用而设计的数字运算操作的电子系统。

1.摁下“开”按钮，系统开始运行，同时系统指示灯绿灯亮起;摁下“关”按钮，系统停止运行。
2.摁下“开”按钮后，系统开始运行，流水灯开始启动。

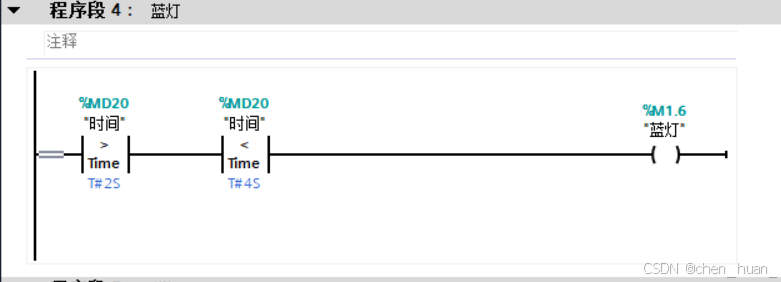

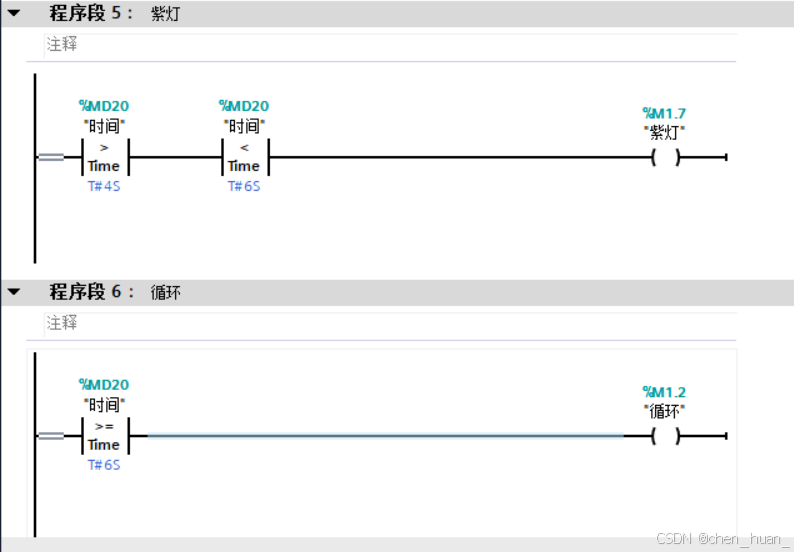

3.流水灯启动后，黄灯先亮2s，然后蓝灯亮2s，然后紫灯亮2s，然后循环开始;红灯开始闪烁，闪烁频率为1s1次。

根据要求设置变量：

开，关类型：bool量，其为输入量

在这里插入图片描述没有实物状态下，输入量储存地址在M区（正常编写应该在I区）

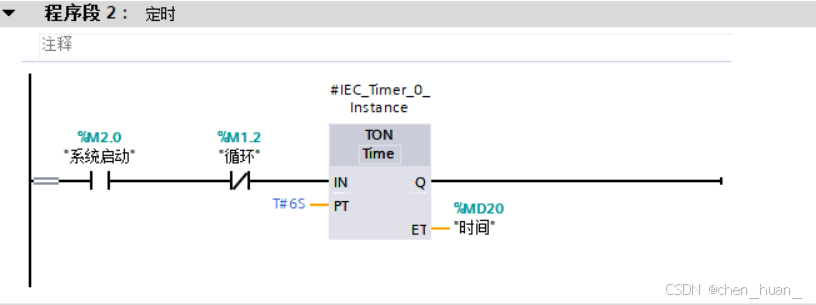

时间 类型：time，双字

在这里插入图片描述

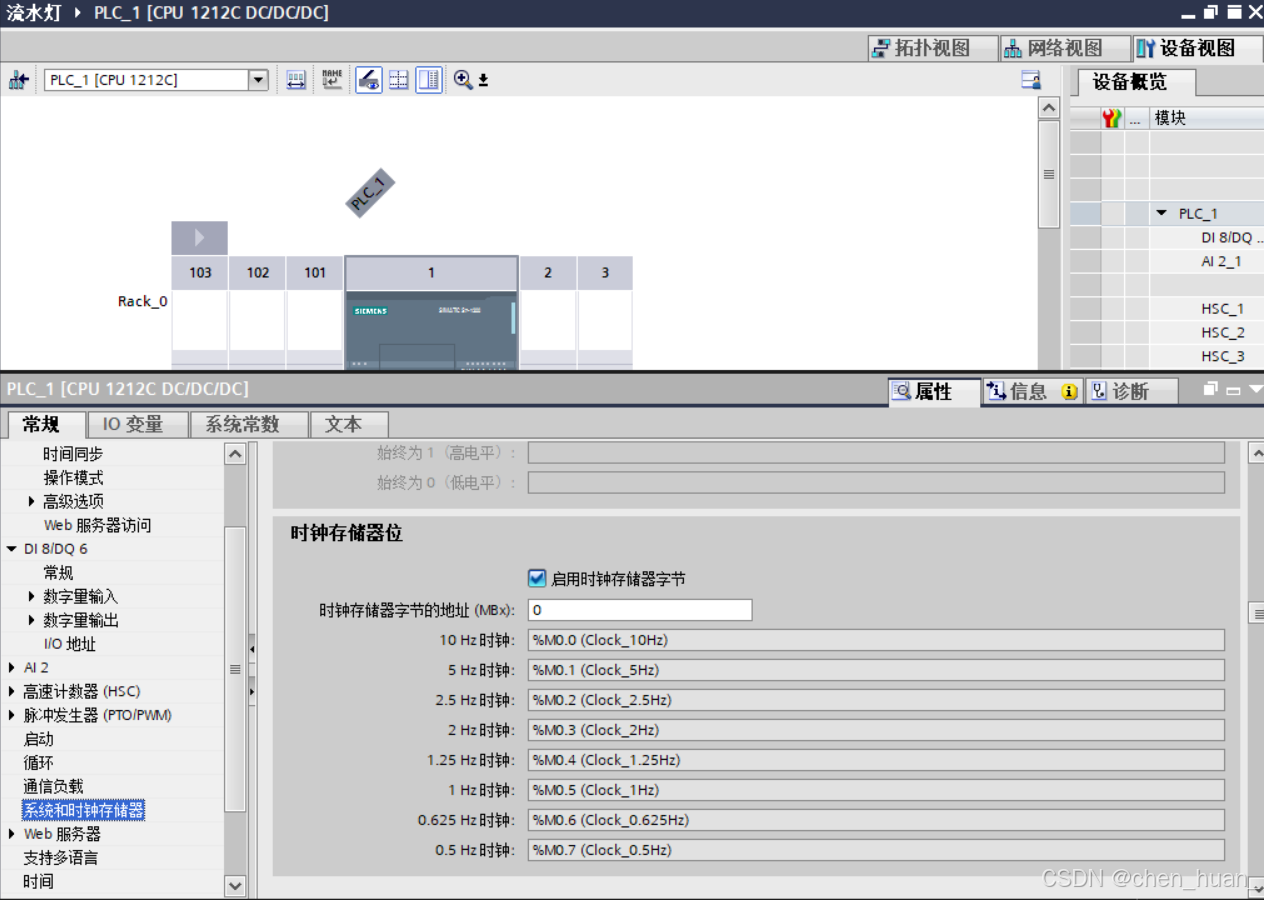

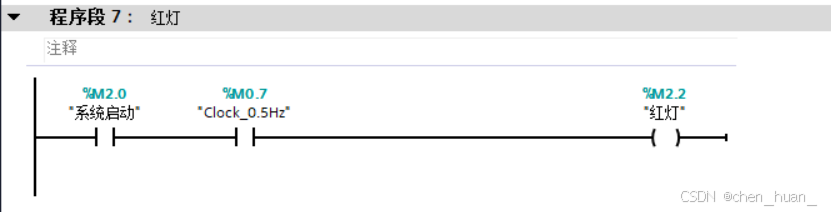

要求红灯闪烁，启动cpu的时钟存储器字节

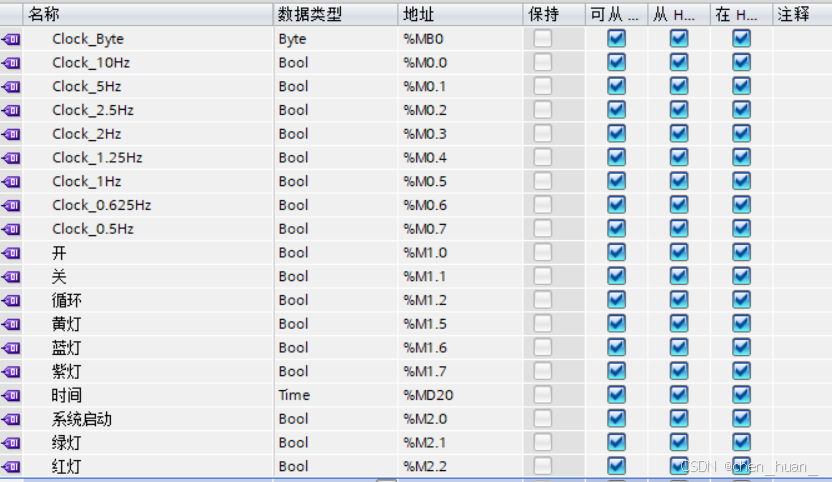

其他变量按要求设置，注意不要占用时钟存储字节的地址

在这里插入图片描述

按钮对应事件，按下置位位（取值1），释放复位位（取值0），开对应变量开，关对应变量关
圆设计为灯，动画外观，0熄灭，1亮灯

在这里插入图片描述

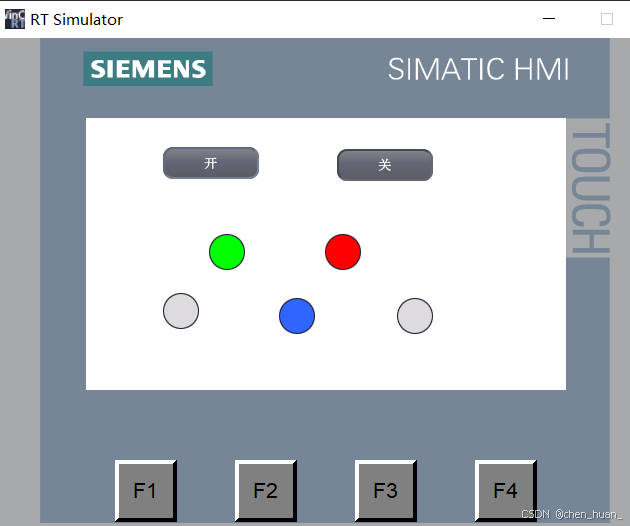

大概是这个样子
