51 汇编和C的混用注意事项

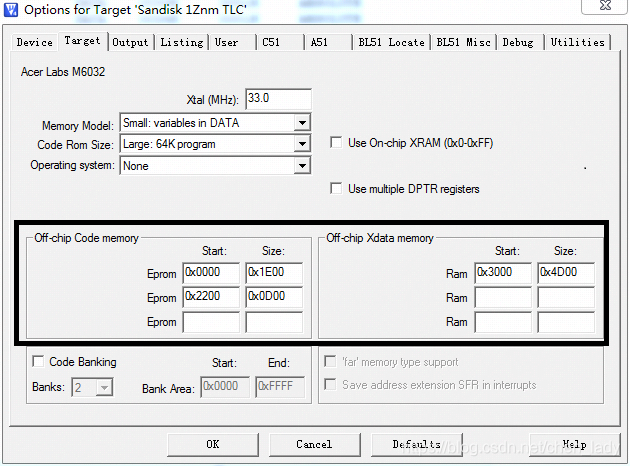

1. 汇编代码的变量一般是自己定义地址空间, 而C是由编译器进行分配，分配空间在下面截图黑框分别设置code memory和xdata memory.注意避开汇编使用到的地址，可以忽略汇编代码部分和DB字段定义的部分，但是要注意EQU字段定义的宏，它可能是定义为地址空间使用，还有要注意之前汇编使用的地址段，用来存储变量，但是没有用DB字段进行初始化。

2.小心局部变量，如果上图memory model选择的是in data，那将默认存储在内部存储器data区空间，下表示定义变量时加下述关键字，能定义变量到相应区域

存储类型	说明
data	直接访问内部数据存储器（128字节），访问速度最快
bdata	可位寻址内部数据存储器（16字节0x20-0x2f），允许位与字节混合访问
idata	间接访问内部数据存储器（256字节），允许访问全部内部地址
pdata	分页访问外部数据存储器（256字节），用MOVX  @Ri指令访问
xdata	外部数据存储器，用MOVC @DPTR指令访问
code	程序存储器，用MOVC @A+DPTR指令访问

















3. 汇编调用C代码，当代码有传递参数时，在C函数名前加下划横杠，没有则为C函数名，传递给C的变量通过中间寄存器实现，      如下表：

传递参数用到的寄存器

参数	char	int	long/float	通用指针
第一个	R7	R6，R7	R4~R7	R1，R2，R3
第二个	R5	R4，R5	R4~R7	R1，R2，R3
第三个	R3	R2，R3	NULL	R1，R2，R3











函数返回参数用到的寄存器

返回值类型	寄存器	说明
Bit	C	由位运算器C返回
（unsigned）char	R7	在R7返回单个字节
（unsigned）int	R6，R7	高位在R6低位在R7
（unsigned）long	R4~R7	高位在R4低位在R7
float	R4~R7	32位EEE格式
通用指针	R1，R2，R3	存储类型在R3高位在R2地位在R1

















例子如下，

a.下面MACRO宏定义可以当作C函数调用的方式使用，很方便;

b. 注意 _UartPutx 需要在使用的.asm文件定义

extrn   code(_UartPutc)：

PCHAR    MACRO    Tmp
        MOV        R7, Tmp
        CALL    _UartPutx               ；UartPutx为C代码，只有一个参数
ENDM

4. 汇编中如果用了地址自增(DPTR自增),这在汇编代码是很常见的,因为这个能简化汇编操作.但是这里在C中存在很大问题,如果C中存在地址指针的操作,必定会存在问题,当C代码由编译器转化为汇编时,就会有对DPTR的使用.如果汇编里使能了地址自增,再调用了C代码,而C代码没有失能,那将会导致地址错乱.下面列举了几个C编译为汇编用到DPTR的情况，还会有其他情况，不一一列举:

   a.定义了一个外部变量，外部变量有使用到

       u16 xdata cmp_err_bits;

       cmp_err_bits = 200;

       编译为汇编代码：

       MOV      DPTR,#cmp_err_bits?747
       MOVX     @DPTR,A                        ；运算完自动递增一次
       INC      DPTR                                  ；这里又自增一次，本来只需要自增一次，但这里实际自增两次了
       MOV      A,#0C8H
       MOVX     @DPTR,A

  b.对地址指针的操作，这里不列举出汇编代码

     *((u8 xdata*)(CACHE+IndexSec)) = cmp_err_bits;
