5分钟系列之-Java类文件结构(二、字节码分析)

本文链接：https://blog.csdn.net/chenaima1314/article/details/112436430

文章目录

- 2.Class文件的结构

2.Class文件的结构

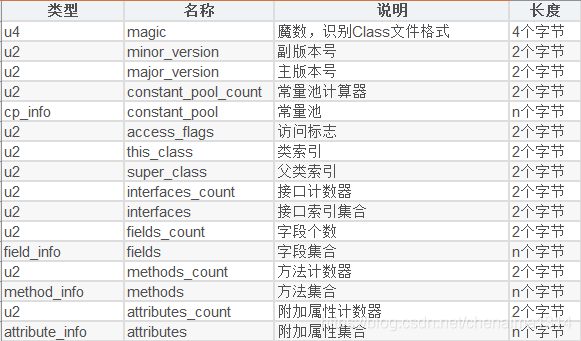

class文件中各数据项严格按照顺序紧凑的排列在class文件中，没有空隙存在，各项的排列顺序如图。

在这里插入图片描述

表1 模板常常问类父，计数集合顺序数，接口字段方法加，简简单单记住啦这种数据结构只有两种类型：无符号数和表

2.1 无符号数

无符号数是属于基本的数据类型，以u1、u2、u4、u8来分别代表1个字节、2个字节、4个字节和8个字节的无符号数，无符号数可以用来描述数字、索引引用、数量或者按照UTF-8编码构成字符串值。

2.2 表

表是由多个无符号数或者其他表作为数据项构成的复合数据类型。表用于描述有层次关系的复合数据类型。

2.3 解读字节码文件

我们以下边这个类为范例讲解下类的字节码解析过程

public class Simple {
    int a=1;
    int add(int b){
        return a+b;
    }
}

2.3.6访问标志

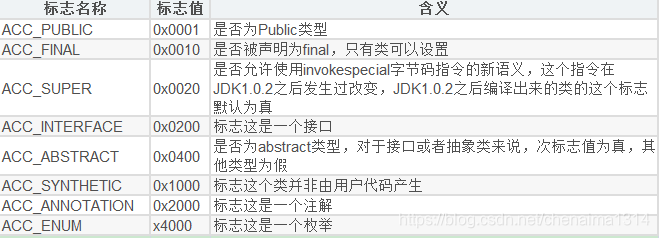

常量池过后紧跟着的是u2的访问标志，用于识别以下类或接口层次的访问信息，包括这个class是类还是接口；是否定义为public类型等，具体的标志位含义如下图：

在这里插入图片描述

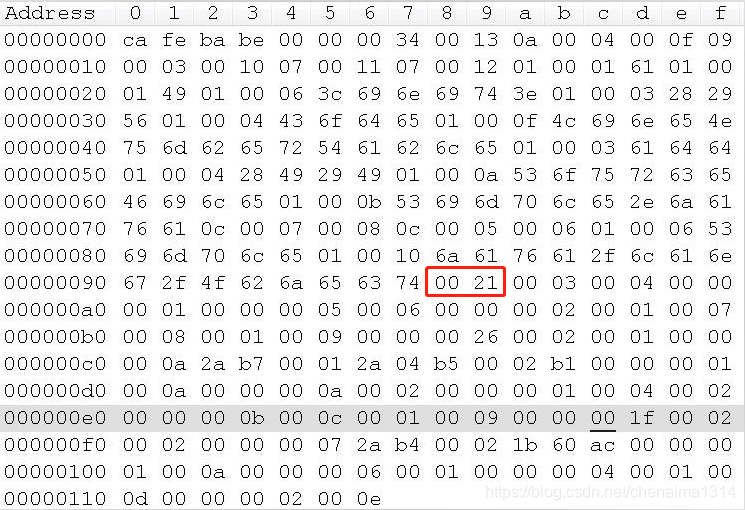

我们来解读下本例中的访问标志位

在这里插入图片描述

其值为0x0021，表示的是0x0020与0x0001的并集，也就是一个public的类

2.3.7类索引、父类索引与接口索引

类索引、父类索引都是一个u2类型的数据，接口索引是一组u2类型的的数据集合，由于是一组，因此这组数据前需要有个u2的标志为记录这个数组的大小，这也体现了Java的类是单继承，而接口可以为多继承的；

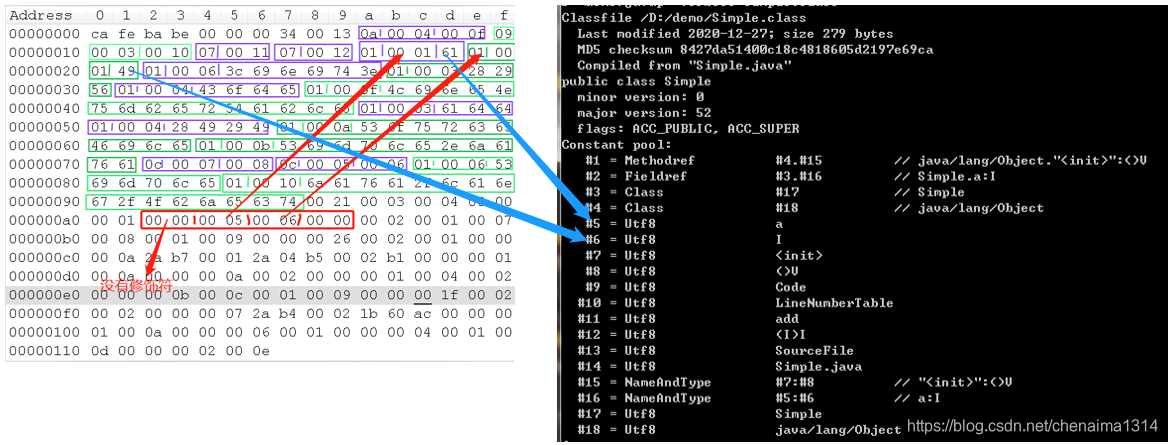

类索引和父类索引各自指向一个类型为CONSTANT_CLass_info的常量，此处指向了常量池中的第三和第四项（这里也勘正下上节课笔误写错的地方，也就是2.3.5中第三第四项解析时写的指向常量池中的第11和第12，由于时16进制，此处应该时17，18项），解析过程如下图，红框为类索引与父类索引

在这里插入图片描述

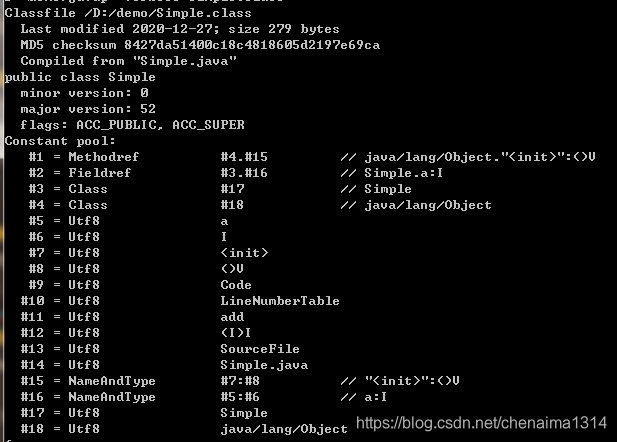

看第17与第18项如下图分别为Simple，和java/lang/Object
在这里插入图片描述

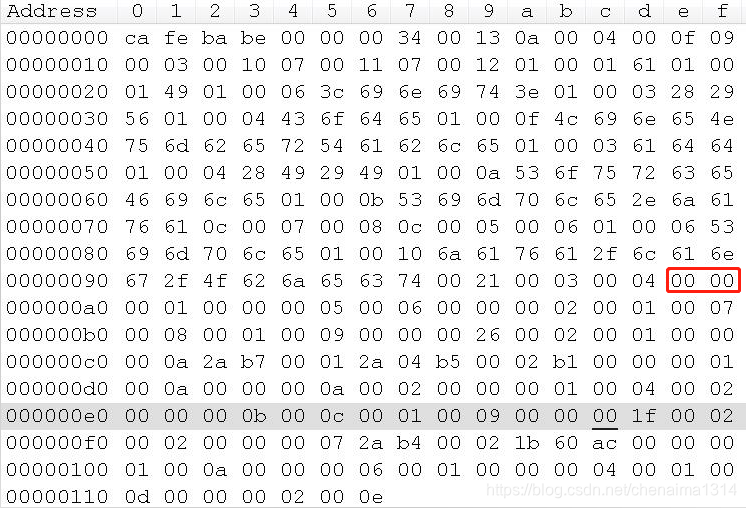

接下来的u2为接口计数器，其值为0，表示后边的接口索引表不再占用任何字节。

在这里插入图片描述

2.3.8字段计数器与字段集合

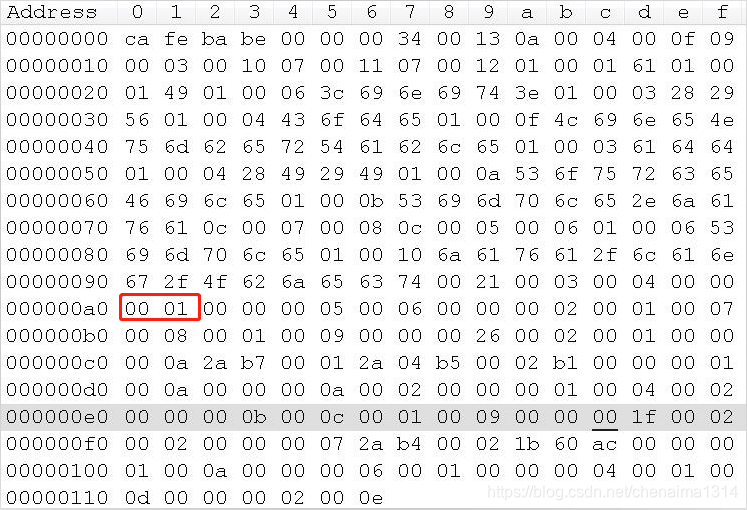

接下来是u2类型的字段个数，此处为1个，
在这里插入图片描述

字段包含类级变量与实例级变量，其表结构如下图

在这里插入图片描述

表2-3-8-1

变量也有自己的修饰符，比如public,private,final等，表2-3-8-1中第一项就是，其具体可以参照下图
在这里插入图片描述

按表2-3-8-1划分，其中第一部分为访问修饰符此处为0x0000表示没有写；第二部分为字段名称索引，此处为0x0005表示指向常量池中的第五项；第三部分为描述符索引，此处值为0x0006,表示指向常量池中第六项；第七项为属性计数器，此处值为0x0000表示后边没有属性。具体分析如下图。

在这里插入图片描述

讲到这里有必要解释一下简单名称和描述符的概念

简单名称

表2-3-8-1中第二项字段名索引代表着字段的简单名称，简单名称就是没有类型和修饰符的方法或者字段名称，比如int a,其简单名称就是a;

描述符

表2-3-8-1中第三项代表的是描述符，描述符的作用是描述字段的数据类型、方法的参数列表和返回值，其对对应关系如下图

在这里插入图片描述

可以看到第三项对应的是I表示int类型，与代码中的一致，此两项解析完就是 a I ，简单名称在前，类型在后。

对于数组类型，每一维度将使用一个前置的“[” ，如定义一个java.lang.String[][]的二维数据将被记为[[Ljava/lang/String，用来描述方法时，按照先参数列表后返回值的顺序描述，参数列表按照参数顺序放在小括号“()”内。如方法

int indexOf(char[] source,int sourceOffSet,int sourceCount,char[] target,int targetOffset)

将被描述为
([CII[CI)I

2.3.9方法计数器与方法集合

字段集合后紧跟着的就是一个u2类型方法计数器，表示方法的个数，本例中为0x0002表示有两个方法（其中一个是构造方法）
在这里插入图片描述

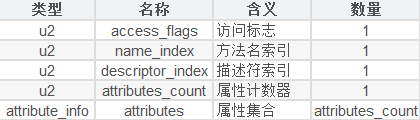

有了上边解析字段的经验，解析方法简单的多，先上方法表结构图
在这里插入图片描述

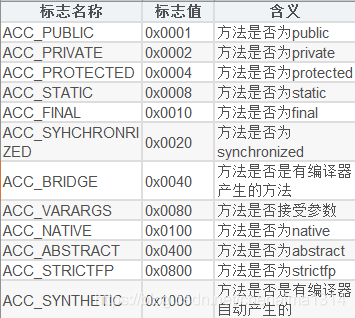

2-3-9-1 同样道理，方法也有访问标志，如下图

在这里插入图片描述

第一项access_flags,访问标志为0x0001,表示为public
第二项name_index方法名称索引为0x0007，指向常量池中的第七项
第三项descriptor_index描述符为0x0008,指向常量池中的第八项
第四项attributes_count属性计数器为0x0001,表示有一个形参属性

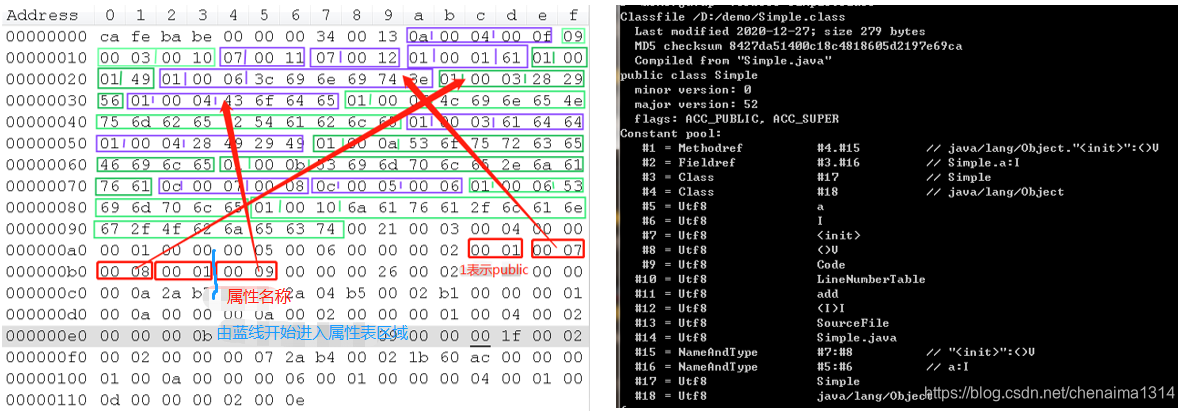

属性计数器面紧接着的就是属性表，属性表第一个是u2类型的属性名称索引，这里的值为0x0009,查下常量池中的第9项,属性名称为Code
在这里插入图片描述

2.3.10属性表

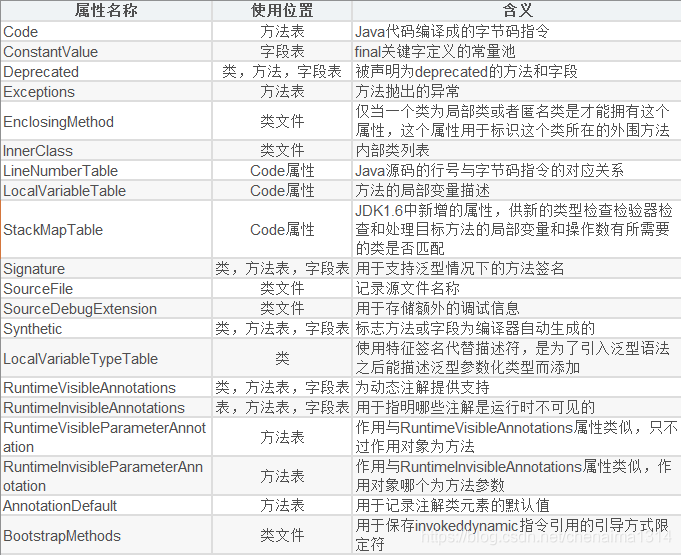

属性类型

在这里插入图片描述

属性类型可以有很多，Code只是其中的一种

属性表结构

属性表的前两项都是固定的，按顺序为属性索引，属性长度，

在这里插入图片描述

只需说明属性的名称以及占用位数的长度即可，属性表具体的结构可以去自定义。

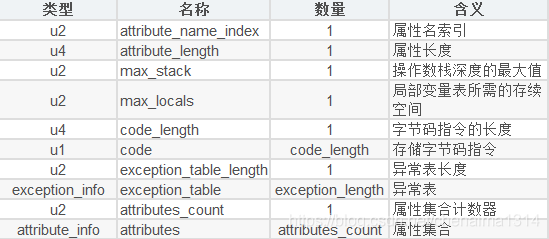

下边看下Code属性表结构
在这里插入图片描述

第一项attribute_name_index,其值为Code，上边已经解读过
第二项attribute_length属性值的长度0x00000026,即长度为38，即此后38为为属性表的长度
第三项max_stack的值为0x0002，即操作数栈深度的最大值为2
第四项max_locals的值为0x0001，即局部变量表所需的存储空间为1
第五项code_length字节码执行长度为0x0a,为10
第六项code的值为2a b7 00 01 2a 04 b5 00 02 b1 ，这里的值就代表一系列的字节码指令。一个字节代表一个指令，一个指令可能有参数也可能没参数，如果有参数，则其后面字节码就是他的参数；如果没参数，后面的字节码就是下一条指令
指令助记符参考：https://docs.oracle.com/javase/specs/jvms/se15/html/jvms-7.html

2a 指令，查表可得指令为aload_0，其含义为：将第0个Slot中为reference类型的本地变量推送到操作数栈顶。

b7 指令，查表可得指令为invokespecial，其含义为：将操作数栈顶的reference类型的数据所指向的对象作为方法接受者，调用此对象的实例构造器方法、private方法或者它的父类的方法。其后面紧跟着的2个字节即指向其具体要调用的方法。

00 01,指向常量池中的第1项，查询上面的常量池可得： #1 = Methodref #4.#15 // java/lang/Object."":()V 。即这是要调用默认构造方法。

2a 指令,同第1个。

04 指令,查表可得指令为iconst_1，其含义为：将int型常量值1推送至栈顶。

b5 指令,查表可得指令为putfield，其含义为：为指定的类的实例域赋值。其后的2个字节为要赋值的实例。

00 02,指向常量池中的第2项，查询上面的常量池可得： #2 = Fieldref #3.#16 // Simple.a:I。即这里要将num这个字段赋值为1。

b1 指令,查表可得指令为return，其含义为：返回此方法，并且返回值为void。这条指令执行完后，当前的方法也就结束了。

第七项exception_table_length的值为0x0000,即异常表长度为0；
第八项exception_table异常表长度为0
第九项attributes_count的值为0x0001，即code属性表里面还有一个其他的属性表，后面就是这个其他属性的属性表了；

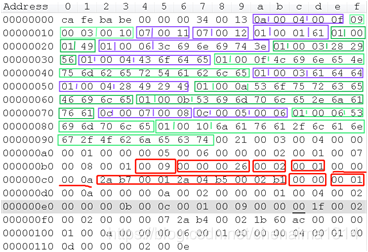

第一个属性表解析完了，过程具体如下图

在这里插入图片描述

第一个属性表的最后一部分指明了接下来为一个新的属性表，按规则前两项是固定的，那么第一部分也为u2类型的属性名称，其值为0x000a 即为10指向常量池中的第十项，其值为 LineNumberTable

LineNumberTable

LineNumberTable属性是用来描述Java源码行号与字节码行号之间的对应关系。

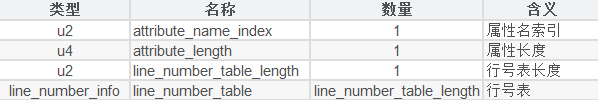

LineNumberTable属性表

在这里插入图片描述

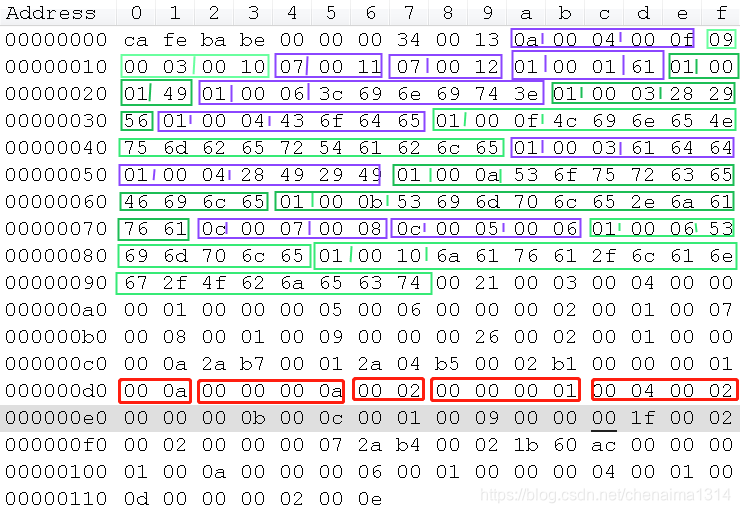

第一项attribute_name_index值为0x000a 即为10指向常量池中的第十项（上边说过了）
第二项attribute为0x0000000a，此项为属性长度，表示后面10个字节的都是LineNumberTable属性的内容;
第三项line_number_table_length为0x0002,即其行号表长度长度为2,即有两个行号表;
第四项line_number_info类型(行号表)，其长度为4个字节，前两个为 start_pc,即字节码行号;后两个为line_number，即Java源代码行号

在这里插入图片描述

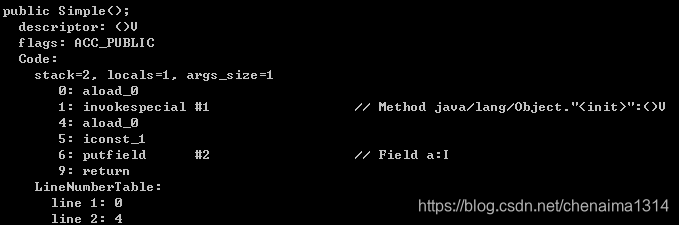

解析了这么多实际上就是下边这个构造方法
在这里插入图片描述

解析第二个方法

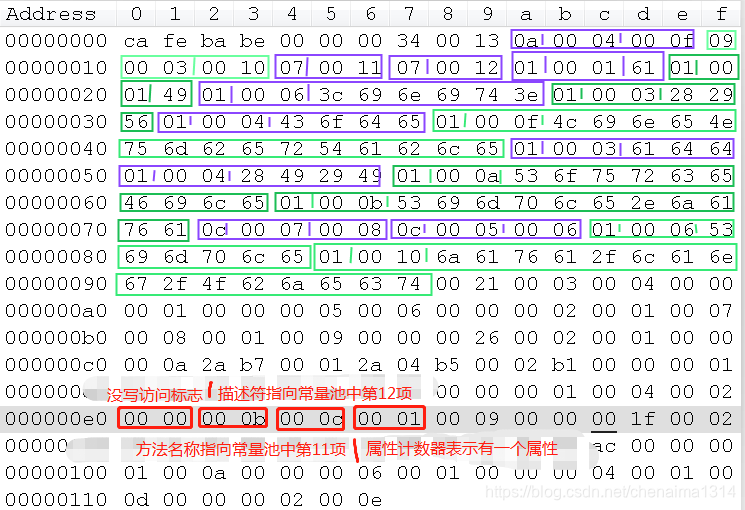

解析完第一个后，按照同样的方式可以解析第二个方法，也就是我们写的add方法，也顺带当做练习，按表2-3-9-1拆分，先拆分前四个
第一项access_flags访问标志为0表示没有写
第二项name_index方法名称索引为0x000b，指向常量池中的第11项
第三项descriptor_index描述符为0x000c,指向常量池中的第12项
第四项attributes_count属性计数器为0x0001,表示有一个形参属性

在这里插入图片描述

接下来解析属性表

在这里插入图片描述

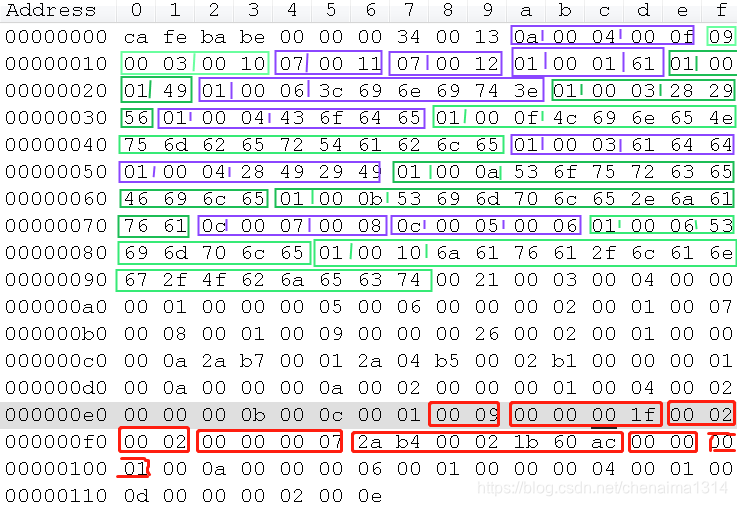

第一项attribute_name_index,其值为Code，上边已经解读过
第二项attribute_length属性值的长度0x0000001f,即长度为31，即次后31长度为属性表的长度
第三项max_stack的值为0x0002，即操作数栈深度的最大值为2
第四项max_locals的值为0x0002，即局部变量表所需的存储空间为2
第五项code_length字节码执行长度为0x07,为7
第六项code的值为2a b4 00 02 1b 60 ac
第七项exception_table_length的值为0x0000,即异常表长度为0；
第八项exception_table异常表长度为0
第九项attributes_count的值为0x0001，即code属性表里面还有一个其他的属性表，后面就是这个其他属性的属性表了；
属性表第一个u2为0x000a，表示LineNumberTable属性，

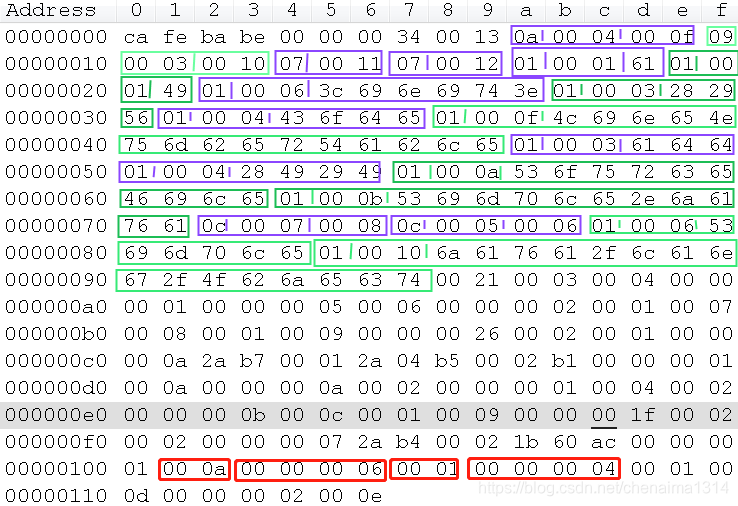

按照LineNumberTable属性表解析

在这里插入图片描述

第一项attribute_name_index值为0x000a 即为10指向常量池中的第十项（上边说过了）
第二项attribute为0x00000006，此项为属性长度，表示后面6个字节的都是LineNumberTable属性的内容;
第三项line_number_table_length为0x0001,即其行号表长度长度为1,即有1个行号表;
第四项line_number_info类型(行号表)，其长度为4个字节，前两个为 start_pc,即字节码行号;后两个为line_number，即Java源代码行号，我们在debug代码时，以及发生异常进行打印时都是使用这些行号
在这里插入图片描述

2.3.11附加属性

附加属性计数器

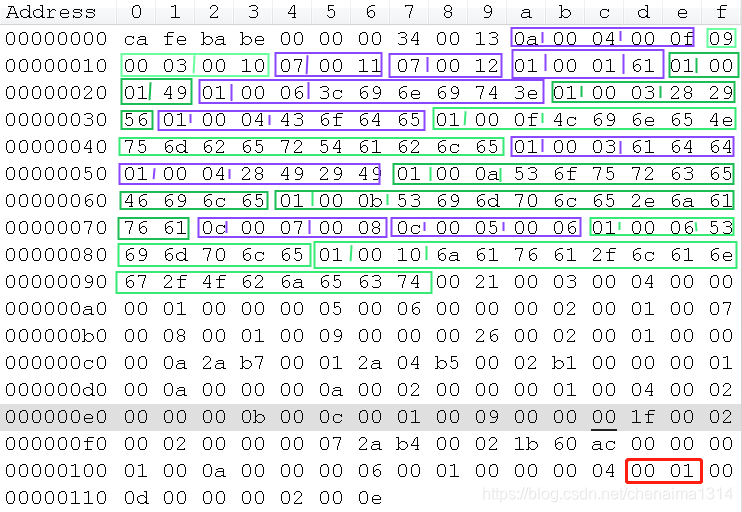

接下来的两位是附加属性计数器，0x0001表示后边有一个附加属性
在这里插入图片描述

附加属性

附加属性的文件结构如下
在这里插入图片描述

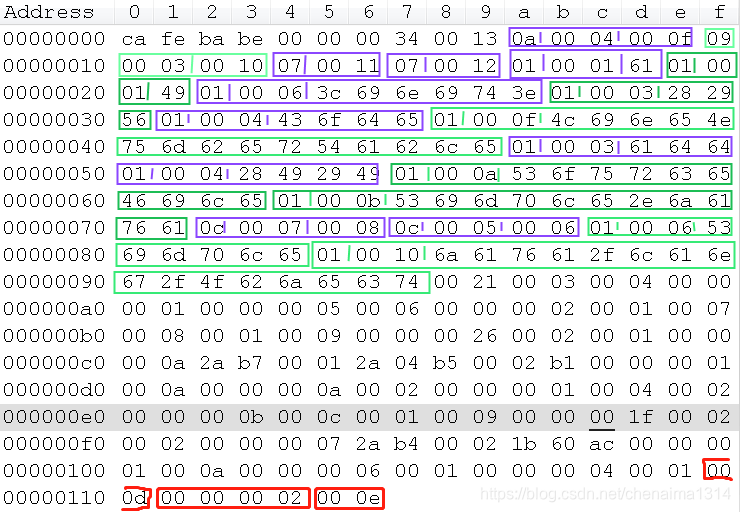

第一项attribute_name_index属性名称值为0x000d,执行常量池中第13项，也就是 SourceFile；
第二项attribute_length属性长度值为0x00000002,也就是2，表示后边2位为属性值的长度；
第三项sourcefile_index源码文件索引值为0x000e,也就是常量池中的第14项，即 Simple.java
在这里插入图片描述

至此本java类的字节码文件就解读完了。

属性表集合

属性表在前边的讲解中出现了很多此，在class文件，字段表，方法表都可以携带自己的属性表集合，以用于描述某些场景专有的信息，属性表集合的限制稍微宽松了一些，不再要求各个属性表具有严格的顺序，并且只要不与已有的属性名重复，任何实现的编译器都可以向属性表中写入自己的属性信息，java虚拟机运行是会忽略掉它不认识的属性。在最新的java虚拟机规范中（Java SE 15 ）属性已经增加到28项。

参考链接：https://docs.oracle.com/javase/specs/jvms/se15/html/jvms-4.html#jvms-4.7-300
每天5分钟，您看着不累！剩余部分解析内容下节分享！
