高速PCB的特征阻抗设计

我们在高速PCB设计当中，经常对高速信号线做特征阻抗控制来优化信号质量。那特征阻抗是什么东西呢？

1.传输线原理

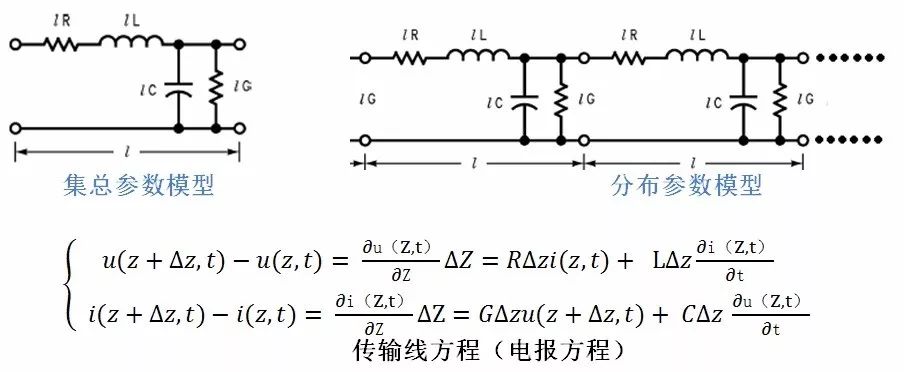

  介绍特征阻抗之前，我们复习下《信号完整性视频》介绍的传输线基本原理。如下图左边是低频电路采用集总参数的RLGC模型，右边高频电路采用分布参数的RLGC模型。

   求解传输线微积分方程对你们来说都是轻轻松松的事情，这里同样不介绍。方程的结果是我们可以得到PCB传输线的衰减常数，特征阻抗，相移常数等。具体含义的在《信号完整性视频》有详细介绍。我们这里主要介绍PCB特征阻抗的应用。下面就是求解方程得到的特征阻抗的公式，但用处不大，因为你无法知道单位长度对应的R,L,G,C。

2.特征阻抗不匹配的影响

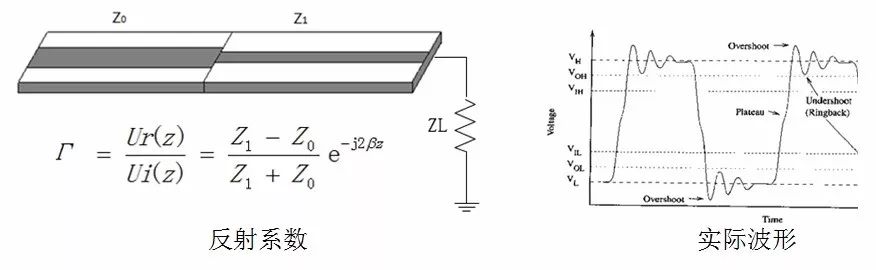

   传输线的特征阻抗是指高速信号在PCB线上传输时，在线上每个点处对应的阻抗。 我们希望传输线特征阻抗不要突变，因为突变的的传输线会造成信号的反射，从而影响了信号质量。

3.特征阻抗的选值

PCB特征阻抗阻值是由负载端匹配电阻ZL决定，具体要看各种接口的规范定义。特征阻抗误差主要是由PCB板厂工艺影响，一般能控制在5%-10%。下面是常见的接口PCB阻抗控制。
