dubbo源码分析5-负载均衡算法

本文分享内容如下

1. 随机算法分析
2. 轮询算法分析
3. 最小活动数算法分析
4. 一致性hash算法分析

下面逐个进行分析

随机算法分析

实现类：RandomLoadBalance

protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {

int length = invokers.size(); // Number of invokers

int totalWeight = 0; // The sum of weights

boolean sameWeight = true; // Every invoker has the same weight?

for (int i = 0; i < length; i++) {//计算全部invoker 权重和

int weight = getWeight(invokers.get(i), invocation);

totalWeight += weight; // Sum

if (sameWeight && i > 0

&& weight != getWeight(invokers.get(i - 1), invocation)) {

sameWeight = false;

}

}

if (totalWeight > 0 && !sameWeight) {//如果权重和大于0且多个invoker 权重不同

// If (not every invoker has the same weight & at least one invoker's weight>0), select randomly based on totalWeight.

int offset = random.nextInt(totalWeight);//在权重和范围内计算出随机权重值

// Return a invoker based on the random value.

for (int i = 0; i < length; i++) {//按照invokers的顺序，看随机权重值落在那个invoker的权重值范围内，返回这个invoker

offset -= getWeight(invokers.get(i), invocation);

if (offset < 0) {

return invokers.get(i);

}

}

}

// If all invokers have the same weight value or totalWeight=0, return evenly.

//如果所有的invoker有相同的权重值或权重和等于0，在invokers中随机选中一个返回。

return invokers.get(random.nextInt(length));

}

处理逻辑：先计算全部invoker 权重和，如果权重和大于0且多个invoker 权重不同，在权重和范围内计算出随机权重值，按照invokers的顺序，看随机权重值落在那个invoker的权重值范围内，返回这个invoker，//如果所有的invoker有相同的权重值或权重和等于0，在invokers中随机选中一个返回。

小结： 权重结合随机的算法实现。



轮询算法分析

实现类：RoundRobinLoadBalance

最简单的轮询算法就是返回下个节点，到达尾部从头部开始，这里的实现 还需要处理权重

@Override

protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {

String key = invokers.get(0).getUrl().getServiceKey() + "." + invocation.getMethodName();

//key eg: tuling.dubbo.server.UserService.getUser 简称为 完整方法名

int length = invokers.size(); // Number of invokers

int maxWeight = 0; // The maximum weight

int minWeight = Integer.MAX_VALUE; // The minimum weight

final LinkedHashMap<Invoker<T>, IntegerWrapper> invokerToWeightMap = new LinkedHashMap<Invoker<T>, IntegerWrapper>();

int weightSum = 0;

for (int i = 0; i < length; i++) {

int weight = getWeight(invokers.get(i), invocation);

maxWeight = Math.max(maxWeight, weight); // Choose the maximum weight

minWeight = Math.min(minWeight, weight); // Choose the minimum weight

if (weight > 0) {

invokerToWeightMap.put(invokers.get(i), new IntegerWrapper(weight));//记录每个invoker对应的权重

weightSum += weight;//计算总权重

}

}



//获取上次完整方法名对应的执行次数记录。

AtomicPositiveInteger sequence = sequences.get(key);

if (sequence == null) {

sequences.putIfAbsent(key, new AtomicPositiveInteger());

sequence = sequences.get(key);

}

//增加一次执行次数。

int currentSequence = sequence.getAndIncrement();

if (maxWeight > 0 && minWeight < maxWeight) { 如果最大权重大于0且 最小权重小于最大权重，

int mod = currentSequence % weightSum;算出权重轮询值

for (int i = 0; i < maxWeight; i++) {//轮询 ，权重小的先被淘汰

for (Map.Entry<Invoker<T>, IntegerWrapper> each : invokerToWeightMap.entrySet()) {

final Invoker<T> k = each.getKey();

final IntegerWrapper v = each.getValue();

if (mod == 0 && v.getValue() > 0) {

return k;

}

if (v.getValue() > 0) {

v.decrement();

mod--;

}

}

}

}

// Round robin 简单轮询

return invokers.get(currentSequence % length);

}

处理逻辑：获取最大权重值，最小权重值，记录每个invoker对应的权重，计算总权重，然后获取上次完整方法名对应的执行次数记录，增加一次执行次数。如果权重有效且值不同，通过执行次数取模总权重值获取权重轮询值， 循环轮询， 减少权重轮询值同时减少invoker的权重值，权重小被淘汰，直到权重轮询值被耗尽，返回这个invoker。如果权重相同或所有的invoker权重值都为0,执行简单了轮询。



最小活动数算法分析

实现类：LeastActiveLoadBalance

最少活跃数的含义

官方解释：最少活跃调用数，相同活跃数的随机，活跃数指调用前后计数差，使慢的机器收到更少。

例如，每个服务维护一个活跃数计数器。当A机器开始处理请求，该计数器加1，此时A还未处理完成。若处理完毕则计数器减1。而B机器接受到请求后很快处理完毕。那么A,B的活跃数分别是1，0。当又产生了一个新的请求，则选择B机器去执行(B活跃数最小)，这样使块的机器A收到少的请求。

protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {

int length = invokers.size(); // 总个数

int leastActive = -1; // 最小的活跃数

int leastCount = 0; // 相同最小活跃数的个数

int[] leastIndexs = new int[length]; // 相同最小活跃数的下标

int totalWeight = 0; // 总权重

int firstWeight = 0; // 第一个权重，用于于计算是否相同

boolean sameWeight = true; // 是否所有权重相同

for (int i = 0; i < length; i++) {

Invoker<T> invoker = invokers.get(i);

int active = RpcStatus.getStatus(invoker.getUrl(), invocation.getMethodName()).getActive(); // 活跃数

int weight = invoker.getUrl().getMethodParameter(invocation.getMethodName(), Constants.WEIGHT_KEY, Constants.DEFAULT_WEIGHT); // 权重

if (leastActive == -1 || active < leastActive) { // 发现更小的活跃数，重新开始

leastActive = active; // 记录最小活跃数

leastCount = 1; // 重新统计相同最小活跃数的个数

leastIndexs[0] = i; // 重新记录最小活跃数下标

totalWeight = weight; // 重新累计总权重

firstWeight = weight; // 记录第一个权重

sameWeight = true; // 还原权重相同标识

} else if (active == leastActive) { // 累计相同最小的活跃数

leastIndexs[leastCount ++] = i; // 累计相同最小活跃数下标

totalWeight += weight; // 累计总权重

// 判断所有权重是否一样

if (sameWeight && i > 0

&& weight != firstWeight) {

sameWeight = false;

}

}

}

// assert(leastCount > 0)

if (leastCount == 1) {

// 如果只有一个最小则直接返回

return invokers.get(leastIndexs[0]);

}

if (! sameWeight && totalWeight > 0) {

// 如果权重不相同且权重大于0则按总权重数随机

int offsetWeight = random.nextInt(totalWeight);

// 并确定随机值落在哪个片断上

for (int i = 0; i < leastCount; i++) {

int leastIndex = leastIndexs[i];

offsetWeight -= getWeight(invokers.get(leastIndex), invocation);

if (offsetWeight <= 0)

return invokers.get(leastIndex);

}

}

// 如果权重相同或权重为0则均等随机

return invokers.get(leastIndexs[random.nextInt(leastCount)]);

}

}

处理逻辑：总的逻辑是选出最小活动数的invoker,如果有多个invoker相同，计算出他们的权重和，在权重和范围内计算出随机权重值，按照这些invokers的顺序，看随机权重值落在那个invoker的权重值范围内，返回这个invoker，如果权重相同或权重为0则均等随机从这些invokers选中一个。



一致性hash算法分析

先了解一下什么是一致性hash算法

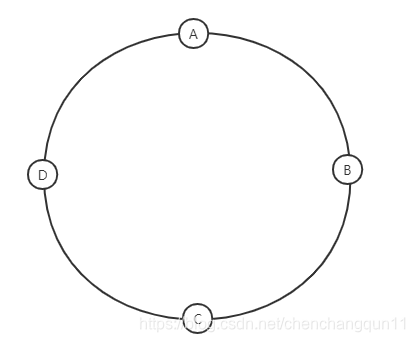

假设一个图片服务，由于图片数据量比较大，如下图，将数据分布在4个节点 A,B,C,D上，这时希望其中一个节点挂掉，不会影响其他节点，一个简单的策略就是将A,B,C,D构成一个环形容灾集群，如果一个节点挂掉，则访问它相邻的下个节点。

这个方案看似美好，却有重大缺陷。如果A挂掉了 按照顺序 原来A的流量打到B上，这是 如果B扛不住，就会导致B,C,D相继挂掉，造成雪崩效应。那么怎么解决这个问题呢？

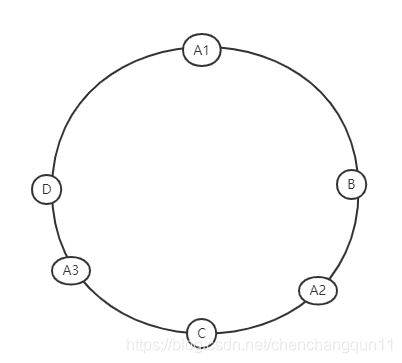

解决思路 让2个以上的节点分担 A的流量，如下图 设置 A的节点为3个虚拟节点 A1，A2,A3。假设A挂掉了 相当于 A1,A2,A3全部挂掉，A1的流程打到B上，A2的流程打到C上，A3的流程打到D上。 这样 A的流量由B,C,D分担，不容易发生雪崩效应。这个就是一致性hash算法要解决的问题。

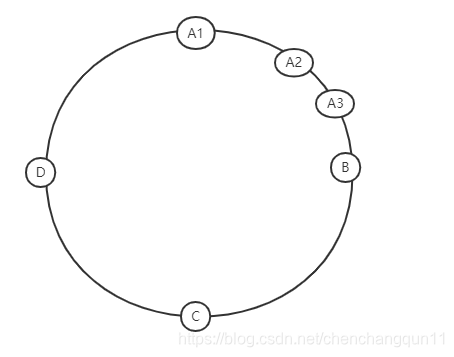

要注意的是： 虚拟节点要与其他节点交错分布，否则解决不了雪崩效应，如下图的虚拟节点分布，还是会有雪崩效应。

那么虚拟节点是不是越多越好？肯定不是 ，如A,B,C,D 4个节点 A节点设置3个虚拟节点就可以了，多了没有什么实际作用。 每个节点的虚拟节点 等于 实际节点数据-1即可，注意要交错分布。一致性hash 负载策略通常用于 缓存服务，文件服务如 图片，音乐文件，文档。这些服务发生崩溃时通常不能通过扩展节点达到分担流量的效果，这些服务是有状态的服务。







dubbo一致性hash算法分析

主要配置

hash.arguments ： 当进行调用时候根据调用方法的哪几个参数生成key，并根据key来通过一致性hash算法来选择调用结点。例如调用方法invoke(String s1,String s2); 若hash.arguments为0(默认值)，则仅取invoke的参数1（s1）, 若hash.arguments为（0,1），取invoke的 s1,s2 来生成hashCode。

hash.nodes： 为结点的副本数。

缺省只对第一个参数Hash，如果要修改，请配置

<dubbo:parameter key="hash.arguments" value="0,1" />

缺省用160份虚拟节点，如果要修改，请配置

<dubbo:parameter key="hash.nodes" value="320" />

实现类分析

实现类：ConsistentHashLoadBalance

protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {

// ServiceKey就是 接口名，如：tuling.dubbo.server.UserService

String key = invokers.get(0).getUrl().getServiceKey() + "." + invocation.getMethodName();

//key eg: tuling.dubbo.server.UserService.getUser

int identityHashCode = System.identityHashCode(invokers);

ConsistentHashSelector<T> selector = (ConsistentHashSelector<T>) selectors.get(key);

if (selector == null || selector.identityHashCode != identityHashCode) {

selectors.put(key, new ConsistentHashSelector<T>(invokers, invocation.getMethodName(), identityHashCode));

selector = (ConsistentHashSelector<T>) selectors.get(key);

}

return selector.select(invocation);//依赖ConsistentHashSelector

}



ConsistentHashSelector分析

ConsistentHashSelector(List<Invoker<T>> invokers, String methodName, int identityHashCode) {

this.virtualInvokers = new TreeMap<Long, Invoker<T>>();

this.identityHashCode = identityHashCode;

URL url = invokers.get(0).getUrl();

this.replicaNumber = url.getMethodParameter(methodName, "hash.nodes", 160);//获取虚拟节点数 默认160。

String[] index = Constants.COMMA_SPLIT_PATTERN.split(url.getMethodParameter(methodName, "hash.arguments", "0"));//获取hash.arguments 并解析。

argumentIndex = new int[index.length];

for (int i = 0; i < index.length; i++) {

argumentIndex[i] = Integer.parseInt(index[i]);

}

//创建虚拟节点

//为每一个invoker生成replicaNumber 虚拟节点

for (Invoker<T> invoker : invokers) {

String address = invoker.getUrl().getAddress();

for (int i = 0; i < replicaNumber / 4; i++) {

byte[] digest = md5(address + i);//根据MD5算法为每4个节点生成一个信息摘要，长度为16字节 128位

for (int h = 0; h < 4; h++) {

long m = hash(digest, h); //将128位分为4部分， 抽取 其中 的 0~31 ，32~63,64~95，96~128 位，每32位转换成long类型作为虚拟节点的key. 这个key的高32位全部为0

virtualInvokers.put(m, invoker);

}

}

}

}

// number值传入的有 0,1,2,3 ,依次获取digest中的4个字节，拼接成long类型 （高32位全部为0）。

// 这是个截取4个字节拼装long值的方法，没看出有hash作用。

private long hash(byte[] digest, int number) {

return (((long) (digest[3 + number * 4] & 0xFF) << 24)

| ((long) (digest[2 + number * 4] & 0xFF) << 16)

| ((long) (digest[1 + number * 4] & 0xFF) << 8)

| (digest[number * 4] & 0xFF))

& 0xFFFFFFFFL;

}

这里的md5，hash 是为了什么？

md5 获取 执行字符串的唯一标识 byte数组。

hash在这里的作用是取出32位组成一个long值，看不出其他作用。

hash的虚拟节点必须交错分布，否则 容易有雪崩效应，这里的算法是怎么处理的？？

没有看出有交错配置的实现。有待以后研究

public Invoker<T> select(Invocation invocation) {

String key = toKey(invocation.getArguments());//根据方法参数 生成key

byte[] digest = md5(key);

return selectForKey(hash(digest, 0));//这里只取 0~31作为获取节点的hash值

}

private String toKey(Object[] args) {//拼接方法参数，作为key

StringBuilder buf = new StringBuilder();

for (int i : argumentIndex) {

if (i >= 0 && i < args.length) {

buf.append(args[i]);

}

}

return buf.toString();

}



private Invoker<T> selectForKey(long hash) {

Map.Entry<Long, Invoker<T>> entry = virtualInvokers.tailMap(hash, true).firstEntry();

if (entry == null) {

entry = virtualInvokers.firstEntry();

}

return entry.getValue();

}

selectForKey 依赖TreeMap的排序功能获取到了 key大于hash值的第一个节点。

知识点：

public SortedMap<K,V> tailMap(K fromKey)

截取Key大于等于fromKey的所有元素

public NavigableMap<K,V> tailMap(K fromKey, boolean inclusive)

当inclusive为true时，截取Key大于等于fromKey的所有元素，否则截取Key大于fromKey的所有元素

总结:dubbo的一致性hash算法 依赖选择器ConsistentHashSelector， 它创建的时候初始化了虚拟节点，放入TreeMap, 选择节点的时候 根据参数生成key,依赖TreeMap排序功能 找出节点。
