2024挑战性价比最高的RK3588s开发板-youyeetoo R1评测

目前，在国产SOC中，RK3588s是性能最强的芯片之一。该芯片采用8纳米工艺制造，具有强大的计算和图形处理能力，广泛应用于智能家居、智慧城市、医疗保健、教育培训等多个领域。相比RK3588，RK3588s去掉了一组type c/dp接口，一组HDMI TX和HDMI RX，一个GMAC和PCIE3.0，但是价格低很多。

         今天介绍的youyeetoo R1开发板就是基于RK3588s芯片开发的产品。这一开发板由深圳风火轮公司设计制造，尺寸为100*69毫米，引出了RK3588s的绝大部分接口。包括千兆以太网、HDMI输出(支持8K)、Type-C、M.2 PCIe2.0、双MIPI CSI、双MIPI DSI、3个USB2.0、1个USB3.0、4路UART串口、2路I2C、GPIO * 7、SPI * 1、ADC * 2、CAN * 1等等常用接口。支持多种操作系统，可适用于边缘计算、人工智能、广告机、智能家居等AIoT各领域。最大特色是还带了一个NFC芯片，可用于近场通信。

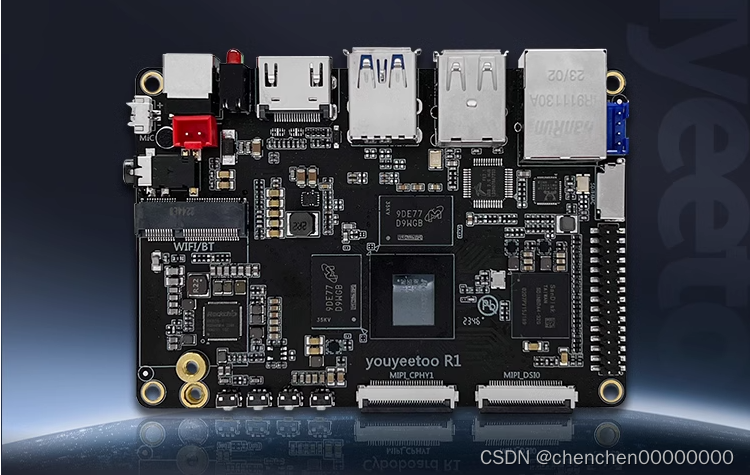

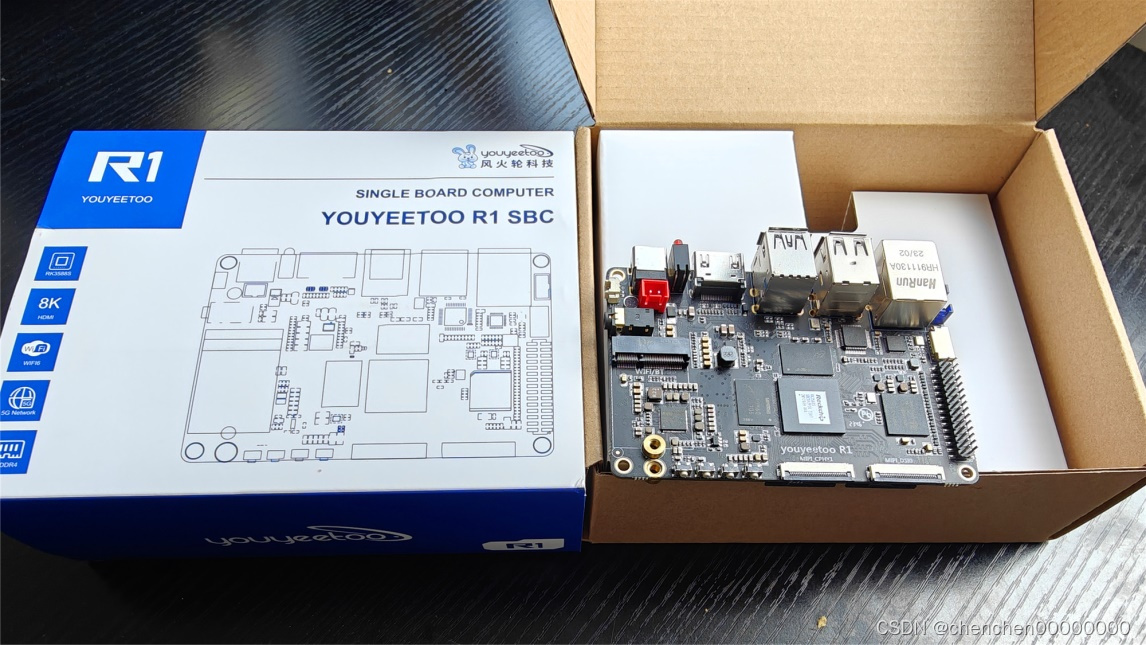

youyeetoo R1开发板

强悍性能，接口丰富

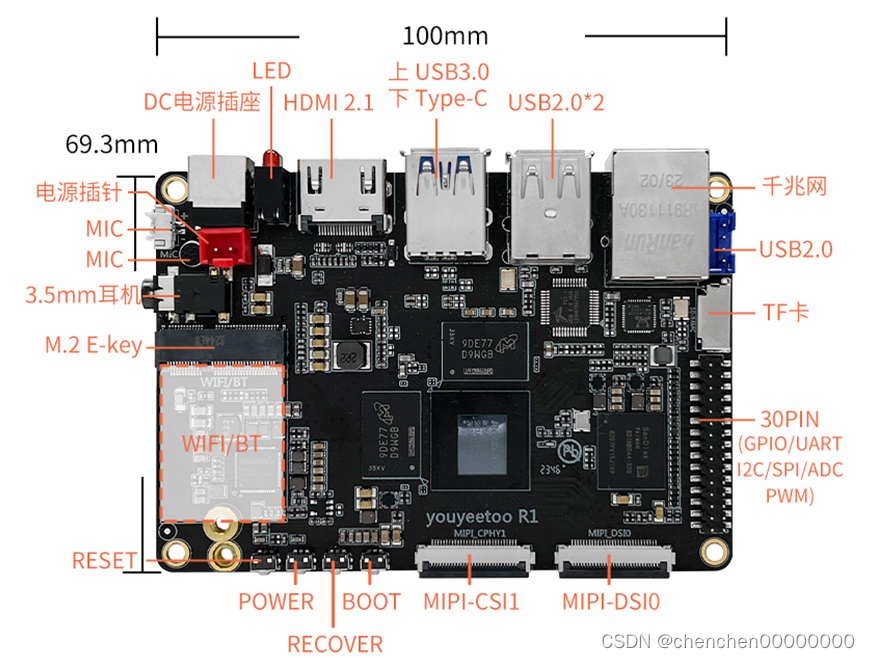

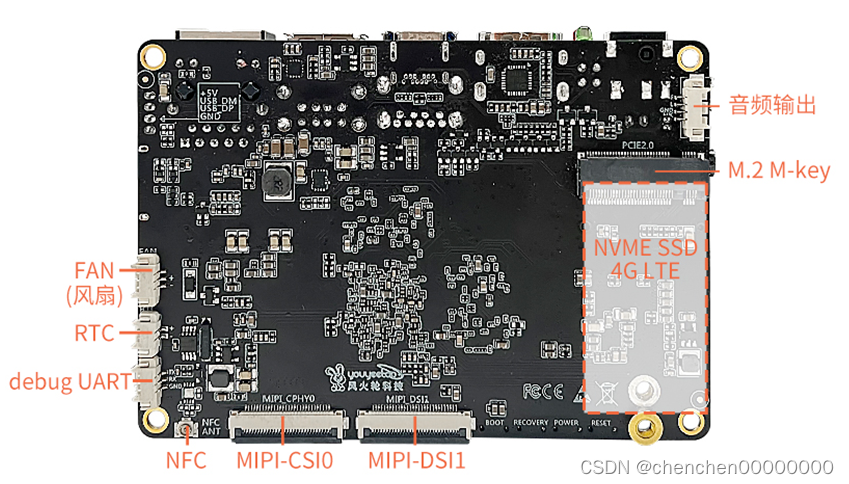

youyeetoo R1开发板的硬件配置及其接口分布如下

SOC	RK3588S，8nm先进工艺，8核64位，集成了四核Cortex-A76和四核Cortex-A55，最高可以到达2.4GHz的主频，ARM Mali-G610 MP4（最大频率1GHz） 四核GPU，支持 OpenGL ES 1.1/2.0/3.1/3.2，6TOPS的NPU，内置编解码器最高可实现 32 路 1080P@30fps 解码 和 16 路 1080P@30fps 编码
内存RAM	LPDDR4 4GB/8GB/16GB/32GB
存储Storage	板载eMMC: 32G/64G/128G/256GB M.2 M-Key接口(PCIE2.0/SATA3.0) MicroSD卡槽
显示屏Display	1 x HDMI2.1 (8K@60Hz或4K@120Hz) 2 x MIPI-DSI (DSI0/DSI1 4K@60Hz)，默认支持风火轮MIPI7LCD (1024 * 600 LCD触摸屏) 1 x Type C 口转出DP1.4 (8K@30Hz)
摄像头camera	MIPI FPC接口：2 x MIPI CSI 4 lane (MIPI_CPHY0/MIPI_CPHY1)
USB	USB-A座子：USB-A 2.0 * 2 USB-A座子：USB-A 3.0* 1 USB-C座子:  TypeC座 * 1多功能接口，USB3.1 OTG / DP1.4，限流2A USB插针：USB 2.0 * 1（PH-4A 4P 2.0mm间距 ）
网络Network	有线网络：RJ45千兆以太网口1个 无线网络：M.2槽扩展(E-Key) 4G LTE：M.2槽扩展(M-Key)
Audio	3.5mm耳机接口，并联音频输出插针J368  4PIN（R/L/GND/MIC）无额外功放 HDMI音频输出 板载 MIC x1
M.2 插座	背面M.2 2242 M-key 正面M.2 2230 E-key
30PIN Socket	扩展GPIO，可复用为SPI，I2C，UART等。多路串口，I2C，以及一路CAN
Power	DC座：12V（5.5x2.1mm，12V3A） 插针座子2PIN 2.54间距

目前售价，4+32售价699，8+64售价799。

购买链接 https://item.taobao.com/item.htm?id=755691611828

youyeetoo R1采用了RK3588s套片并搭配镁光的DDR和闪迪的EMMC。相比市场上一些采用不知名厂家DDR和EMMC的RK3588s开发板，youyeetoo r1自然更加稳定。此外，它采用了M.2的WiFi/BT接口，支持一个PCIE2.1和一个USB2.0。这种接口可与市面上大部分笔记本电脑使用的WiFi/BT模组兼容，并具有强大的扩展性。

         在价格方面，目前市面上4+32的RK3588s开发板，接口稍微齐全一点的，普遍价格在800元以上，如果DDR和EMMC都用三星这种大厂的，价格要到1000以上。youyeetoo R1价格优势明显。

开发资料齐全

风火轮团队为youyeetoo R1目前推出4个主流系统，分别是Android13，debian11,鸿蒙4.0，ubunutu22.04,后面还有计划适配UOS统信系统和linux buildroot，下载地址如下

Android固件下载 https://pan.baidu.com/s/1vnnir5WA0FGPNgqwV-PUKw 提取码：1234

Debian固件下载 https://pan.baidu.com/s/1bNTbgBKcCEtgIDTBCuwOBw 提取码：1234

Android 源码 链接：https://pan.baidu.com/s/1fIKix4BDpKggamSMDiH1WQ 提取码：xg3k

Debian 源码 链接：https://pan.baidu.com/s/1waXNQdFofiXU0bC6aBcMfA 提取码：v4br

除了这些官方支持的系统外，如果有系统移植的经验，也可以移植其他的Linux系列的系统。

此外风火轮团队有Wiki，上面有debian和android下的使用指南和开发指南，非常详尽，可以查看此网站 https://wiki.youyeetoo.cn/r1。大家有兴趣的话可以上去看看。

性能测试

针对于这种性能较强的嵌入式设备，这里选用geekbench来评价其性能。首先需要部署geekbench，这里使用6.2.0版本。

在板上建一个文件夹，并进入此目录，执行如下命令

         wget https://cdn.geekbench.com/Geekbench-6.2.0-LinuxARMPreview.tar.gz

tar xf Geekbench-6.2.0-LinuxARMPreview.tar.gz

cd Geekbench-6.2.0-LinuxARMPreview

./geekbench_aarch64

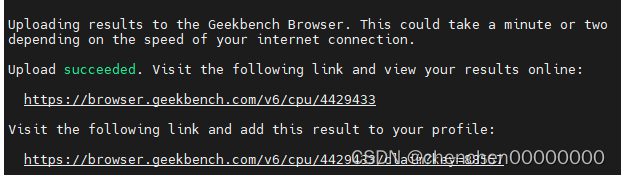

输出结果如下

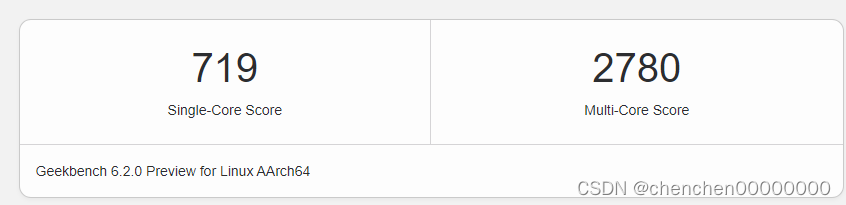

在联网的情况下，geekbench会将这个测试结果上报到其服务器，并生成一个可视化的结果。跑分结果如下

横向对比树莓派5，其单核跑分为760，多核跑分1541，可以看出树莓派的多核分数明显低很多，这是由于RK3588s的核心数较多。说明在这种多任务的环境下面，RK3588s性能强于树莓派5。

结语

和目前市面上绝大多数RK3588s开发板一样，youyeetoo R1的软硬件设计都是源自RK的公版设计。但是在公版设计的基础上，风火轮团队加入了一些创新的接口设计，比如，NFC模组，目前市面上的开发板基本没有配置这种外设的。从差异化的角度来说，这点做的不错。

在设计中使用youyeetoo R1开发板，有两大优势，一是价格较低。二是，youyeetoo R1开发板开放了全部的软件资料，另外还有wiki供用户进行开发参考。这样上手难度大幅度下降。

因此，如果你正在设计新产品，youyeetoo R1开发板无疑是一个非常好的选择。

此外，目前风火轮团队还推出了HDMI转MIPI CSI的模块，搭配板上的CSI接口，可以实现HDMI IN功能。这里给他们提个建议，后续可以考虑做MIPI DSI转LVDS的转接板，以及HDMI转GVI的转接板，这样可以将youyeetoo R1应用于大屏商显场景。
