中断（外部中断0、外部中断1、定时器中断0、定时器中断1）

中断

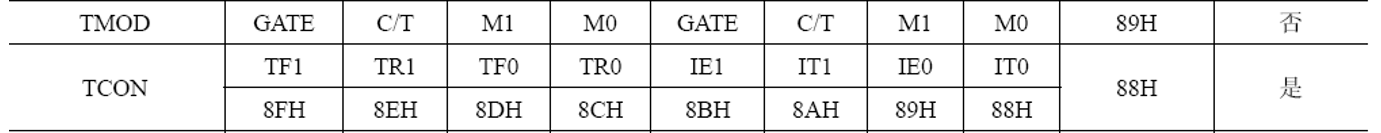

TMOD:定时器/计数器工作方式寄存器

TCON:定时器/计数器控制寄存器

IE:中断允许控制寄存器

IP：中断优先级控制寄存器

外部中断0

外部0中断触发：（P3.2口触发；P3.2触发；P3.2触发）

若IT0=0，则为低电平触发

若IT0=1，则为下降沿触发

外部中断0初始化：

初始化方法一：

void Init_INT0()
{
 IT0=1;//设置外部中断0;下降沿触发
 EX0=1;//开启外部中断0;
 EA=1;//开启中断总开关
 }


初始

化方法二：

void Init_INT0()
{
 TCON=TCON|0x01;//0000 0001->0x01相当IT0=1;设置下降沿触发中断
 IE=0x81;//1000 0001->0X81;
     //第一个1是EA=1;即中断总开关
     //第二个1是EX0=1;即中断分支开关
}


外部0

中断子函数：

void RSI_INT0() interrupt 0
{
 P0=~P0;//当触发中P0口的LED取反
}

主函数：

void main()
{
 P0=0xff;//灯全熄灭
 Init_INT0();//初始化外部中断0
 while(1);
}




外部中断1：

外部1中断触发：（P3.3口触发；P3.3触发；P3.3触发）

若IT1=0，则为低电平触发

若IT1=1，则为下降沿触发

外部中断1初始化：

方法一：

void Init_INT1()
{
 IT1=1;//设置外部中断1;下降沿触发
 EX1=1;//开启外部中断1;
 EA=1;//开启中断总开关
 }




方法二：

void Init_INT1()
{
// IT1=1;//设置下降沿触发
// EX1=1;//外部中断1的分支开关
// EA=1;//中断总开关

  TCON=TCON|0x04;//0000 0100->0x04相当IT1=1;设置下降沿触发
  IE=0x84;//IE=1000 0100->0x84
     //第一个1相当EA=1;第二个1相当EX1=1
}




外部1

中断子函数：

void ISR_Int1() interrupt 2
{
  P0=~P0;//取反
}

主函数：（P3.3给了下降沿，软件触发）

void main()
{
 P0=0xff;//熄灭所有的灯
 Init_INT1();//外部中断1初始化
 while(1){
  Int1=1;
  Int1=0;//P3.3由1->0;下降沿触发
 }
}

该主函数可进行Dobug，查看函数的走向。

例题：（中断嵌套）

利用外部中断0，进行3次流水灯；

利用外部中断1，进行3次闪耀；

且外部中断1的优先级高于外部中断1。

不进行中断时LED灯处于熄灭状态。

#include <reg51.h>



//延时程序

void delay()

{

       int i,j;

       for(i=0;i<10;i++)

        for(j=0;j<3000;j++);

}

//外部中断0和1初始化

void Init_INT01()

{

       TCON=TCON|0x05;//0000
0101->0x01相当IT0=1，IT1=1;设置下降沿触发中断

       IE=0x85;//1000 0101->0X85;

                                   //第一个1是EA=1;即中断总开关

                                   //第二个1是EX1=1;即中断1分支开关

               //第二个1是EX0=1;即中断0分支开关

       IP=IP|0x04;//设置外部中断1优先级高于外部中断0

}



//LED右移程序

void lelf(unsigned int n)

{

       unsigned int i,j;

       for(i=0;i<n;i++)

       {

              for(j=0;j<8;j++)

              {

                     P0=~(0x80>>j);

                     delay();

              }

       }

       P0=0xff;

}



//闪耀程序

void flash(unsigned int n)

{

       unsigned int i;

       for(i=0;i<n;i++)

       {

              P0=~P0;

              delay();

       }

}

void main()

{

       Init_INT01();

       while(1);

}

//外部中断0子程序

void out_INT0() interrupt 0

{

       lelf(3);



}

//外部中断1子程序

void out_INT1() interrupt 2

{

       flash(4);

}

定时器0中断：

中断触发：

定时/计数时间到触发中断

定时/计数原理：

脉冲下降沿，定时器/计数的值加 1

初始化程序：
//定时器/计数器0初始化

void tminer0_Init()
{
 TMOD&=0XFC;//选择定时模式C/T=0;计数模式C/T=1;
 TMOD|=0x01;//选择定时器0;工作模式1,16位定时/计数
 TH0=0xFF;  //装初值
 TL0=0xFE;  //定时1us
 ET0=1;     //定时器0开关
 EA=1;      //中断总开关
 TR0=1;     //启动定时器0
}

中断子程序：

//定时器中断0子程序
void time0() interrupt 1
{
 TH0=0xFF;//重新装初值
 TL0=0xFE;//定时1us
 P0=~P0;
}

主程序：

void main()
{
 tminer0_Init();
 while(1);
}


定时器1中断：

#include
<reg51.h>
//定时器/计数器1初始化

void
tminer1_Init()

{

       TMOD&=0XCF;//选择定时模式C/T=0;计数模式C/T=1;

       TMOD|=0x10;//选择定时器1;工作模式1,16位定时/计数

       TH1=0xFF;//装初值

       TL1=0xFE;//定时1us

       ET1=1;//定时器1开关

       EA=1;//中断总开关

       TR1=1;//启动定时器1

}

void
main()

{

       tminer1_Init();

       while(1);

}

//定时器中断1子程序

void
time0() interrupt 3

{

       TH1=0xFF;//重新装初值

       TL1=0xFE;//定时1us

       P0=~P0;

}
