时间轴图

时间轴图

时间轴图：现在这是一个实验性的图表。语法和属性可能会在未来版本中更改。除了图标集成，它是实验部分外，语法是稳定的。

“通过互联网技术，依据时间顺序，把一方面或多方面的事件串联起来，形成相对完整的记录体系，再运用图文的形式呈现给用户；时间轴可以运用于不同领域，最大的作用就是把过去的事物系统化、完整化、精确化。
通过记录生活、记录文化、记录历史，来实现自己传承文化的梦想。时间轴正是实现梦想的基础。想要传承，必须先有系统、完整的记录。而时间轴就是依据文化分类和时间把事物归类和排序，以最适合的形态展示给用户。记录年华岁月中的故事，让时间和空间不再是我们的障碍，只需一条线，就能够回到从前。” — 百度百科

以下所有例子都是在 mermaid v10.2.3 进行测试，CSDN 当前使用 mermaid v8.14.0 不支持此语法

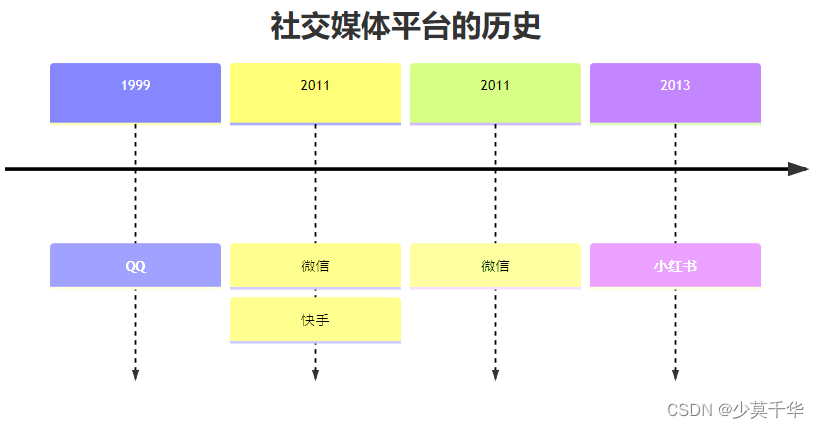

一个关于时间轴图的例子

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.js"></script>
</head>
<body>
  <pre class="mermaid">
    timeline
    title 社交媒体平台的历史
    1999 : QQ
    2011 : 微信
         : 快手
    2011 : 微信
    2013 : 小红书
</pre>
  <script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

语法

创建时间轴图的语法很简单。您始终从timeline关键字开始，以让mermaid知道您要创建时间轴图。

之后有可能添加标题到时间轴图上。通过添加一个以关键字 title 开头后面跟着标题文本的行来完成。

然后加入时间轴图数据，它总是从一个时间段开始，然后是一个:冒号，然后是事件文本。
可选的，您可以添加第二个:冒号，然后是事件文本。因此，您可以每个时间段拥有一个或多个事件。

{时间段} : {事件文本}

或

{时间段} : {事件文本} : {事件文本}

或

{时间段} : {事件文本}
              : {事件文本}
              : {事件文本}

注意： 时间段和事件文本均为简单文本，不仅限于数字。

让我们看一下上述示例的语法。

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.js"></script>
</head>
<body>
  <pre class="mermaid">
    timeline
    title 社交媒体平台的历史
    1999 : QQ
    2011 : 微信
         : 快手
    2011 : 微信
    2013 : 小红书
</pre>
  <script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

通过这样的方式，我们可以使用文本来生成时间轴图。时间段和事件的顺序很重要，因为它将用于绘制时间轴图。第一个时间段将放置在时间轴图的左侧，而最后一个时间段将放置在时间轴图的右侧。

同样地，特定时间段的第一个事件将放置在顶部，而最后一个事件将放置在底部。

分组

你可以把时间段分配在不同的分组中。这是通过添加一个以关键字 section 开头后面跟着分组名称来完成定义的。

所有随后的时间段将被放置在此分组中，直到定义一个新的分组。

如果没有定义分组，则所有时间段将被放置在默认分组中。

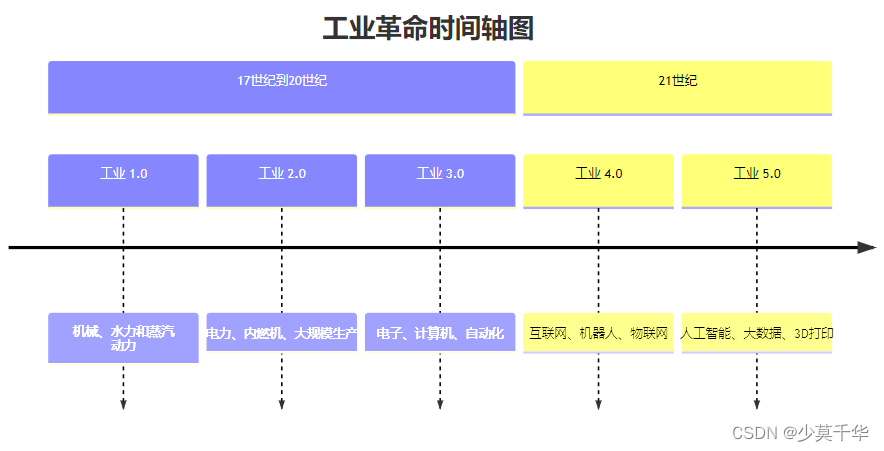

让我们看一个示例，其中我们已经将时间段分配到不同的分组中。

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.js"></script>
</head>
<body>
  <pre class="mermaid">
    timeline
    title 工业革命时间轴图
    section 17世纪到20世纪
        工业 1.0 : 机械、水力和蒸汽 动力
        工业 2.0 : 电力、内燃机、大规模生产
        工业 3.0 : 电子、计算机、自动化
    section 21世纪
        工业 4.0 : 互联网、机器人、物联网
        工业 5.0 : 人工智能、大数据、3D打印
</pre>
  <script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

正如您所看到的，时间段位于分组中，分组按照定义的顺序排列。

给定分组下的所有时间段和事件都遵循类似的颜色方案。这样做是为了更容易地看到时间段和事件之间的关系。

长`时间段`或`事件文本`换行

默认情况下，如果时间段和事件文本过长，则需要将其换行。这是为了避免文本绘制在图表之外。

您还可以使用<br>强制换行。

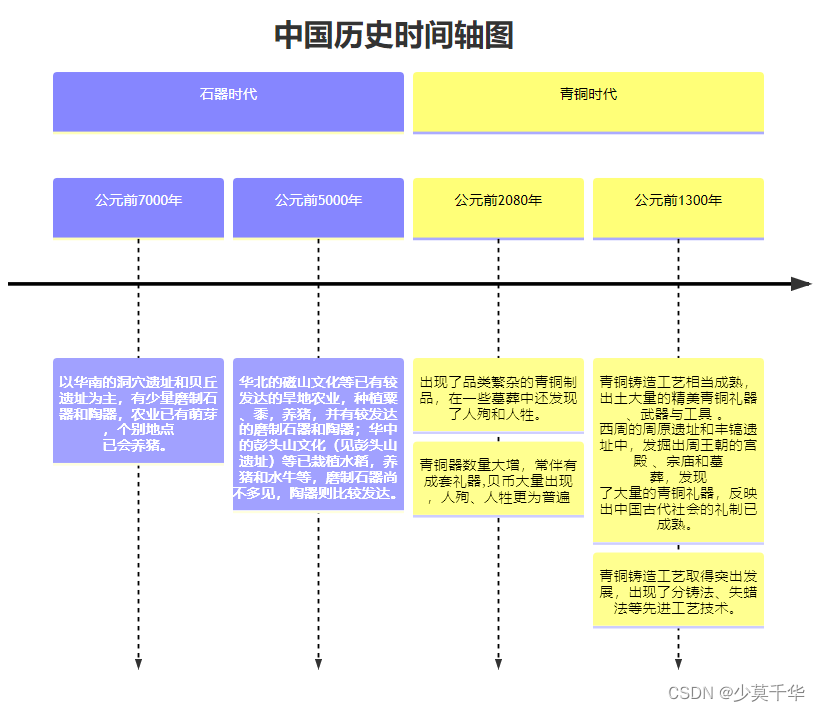

让我们看另一个示例，其中我们有一个长时间段和一个长事件。

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.js"></script>
</head>
<body>
  <pre class="mermaid">
    timeline
        title 中国历史时间轴图
        section 石器时代
          公元前7000年 : 以华南的洞穴遗址和贝丘 遗址为主，有少量磨制石 器和陶器，农业已有萌芽 ，个别地点 已会养猪。
          公元前5000年 : 华北的磁山文化等已有较 发达的旱地农业，种植粟 、黍，养猪，并有较发达 的磨制石器和陶器；华中 的彭头山文化（见彭头山 遗址）等已栽植水稻，养 猪和水牛等，磨制石器尚 不多见，陶器则比较发达。
        section 青铜时代
          公元前2080年 : 出现了品类繁杂的青铜制 品，在一些墓葬中还发现 了人殉和人牲。
                       : 青铜器数量大增，常伴有 成套礼器,贝币大量出现 ，人殉、人牲更为普遍
          公元前1300年 : 青铜铸造工艺相当成熟， 出土大量的精美青铜礼器 、武器与工具 。<br>  西周的周原遗址和丰镐遗 址中，发掘出周王朝的宫 殿 、宗庙和墓 葬，发现 了大量的青铜礼器，反映 出中国古代社会的礼制已 成熟。
                    :   青铜铸造工艺取得突出发 展，出现了分铸法、失蜡 法等先进工艺技术。
</pre>
  <script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

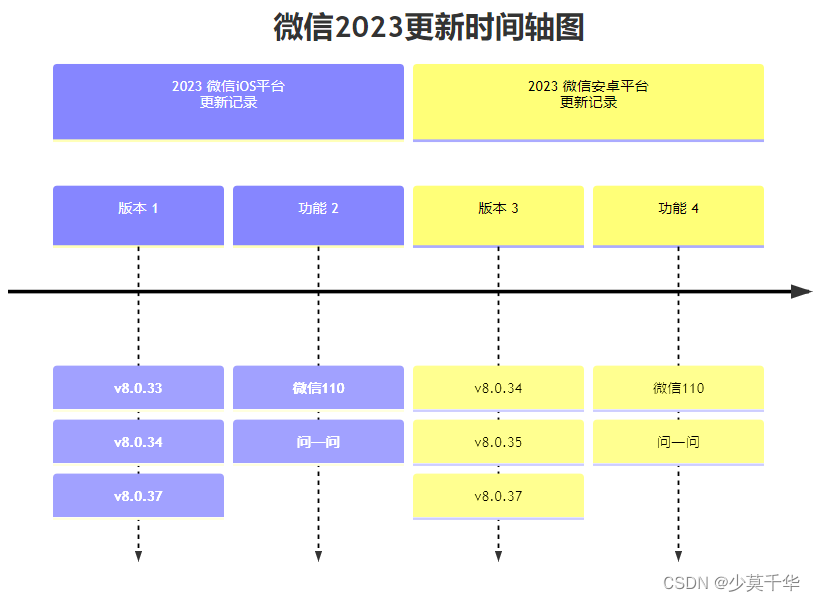

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.js"></script>
</head>
<body>
  <pre class="mermaid">
    timeline
    title 微信2023更新时间轴图
    section 2023 微信iOS平台&ensp; &ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp; 更新记录
      版本 1 : v8.0.33 : v8.0.34
           : v8.0.37
      功能 2 : 微信110 : 问一问
    section 2023 微信安卓平台&ensp; &ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp; 更新记录
      版本 3 : v8.0.34 : v8.0.35
           : v8.0.37
      功能 4 :  微信110 : 问一问
</pre>
  <script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

`时间段`和`事件文本`样式

如前所述，每个部分都有一个颜色方案，并且每个时间段和事件文本在该分组下遵循相似的颜色方案。

但是，如果没有定义分组，则有两种可能性：

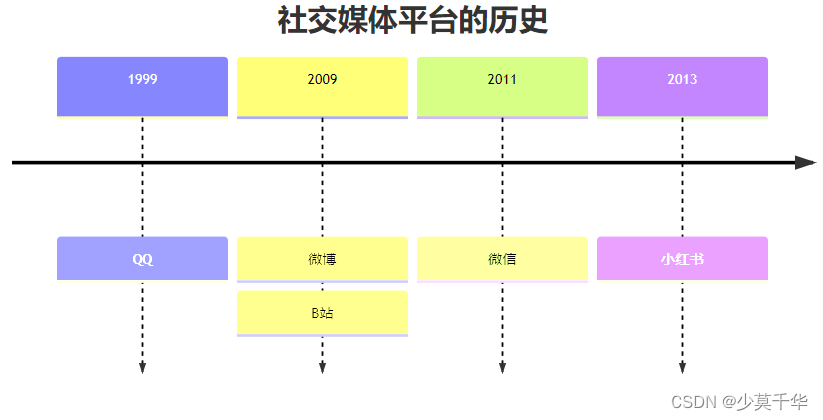

单独为时间段设置样式，即每个时间段（及其对应的事件文本）将有自己的颜色方案。这是默认的行为。
代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.js"></script>
</head>
<body>
  <pre class="mermaid">
    timeline
    title 社交媒体平台的历史
      1999 : QQ
      2009 : 微博 : B站
      2011 : 微信
      2013 : 小红书
</pre>
  <script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

注意没有定义任何分组，每个时间段及其相应的事件文本都有自己的颜色方案。

使用 disableMulticolor 选项禁用多颜色选项。这将使所有时间段和事件遵循相同的颜色方案。你需要通过mermaid.initialize函数或指令添加这个选项。

mermaid.initialize({
        theme: 'base',
        startOnLoad: true,
        logLevel: 0,
        timeline: {
          disableMulticolor: false,
        },
        ...
        ...

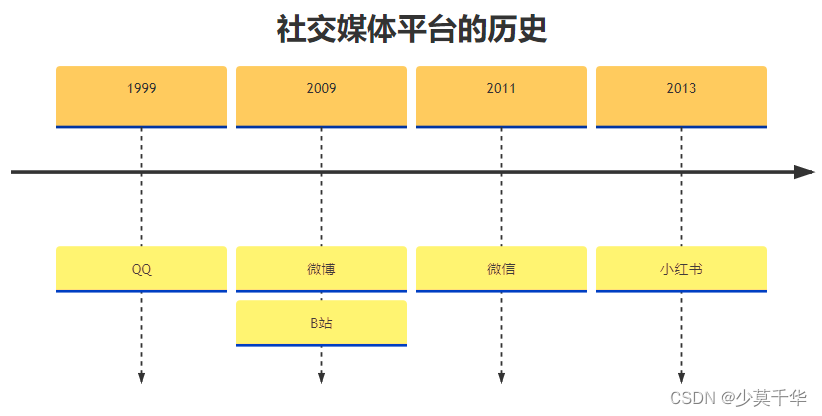

让我们看一个相同的示例，其中禁用了多颜色选项。

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <link rel="stylesheet" type="text/css" href="https://cdn.jsdelivr.net/npm/@mdi/font@6.9.96/css/materialdesignicons.min.css">
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
</head>
<body>
    <!--%%{init: { 'logLevel': 'debug', 'theme': 'base', 'timeline': {'disableMulticolor': true}}}%%-->
  <div class="mermaid">
timeline
title 社交媒体平台的历史
  1999 : QQ
  2009 : 微博 : B站
  2011 : 微信
  2013 : 小红书
</div>
<script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
    logLevel:'debug',
    theme:"base",
    timeline:{
      disableMulticolor:true
    }
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

自定义颜色方案

您可以使用cScale0到cScale11主题变量自定义颜色方案。Mermaid允许您为最多12个分组设置独特的颜色，其中cScale0变量将设置第一个部分或时间段的值，cScale1变量将设置第二个部分的值，以此类推。如果您有超过12个部分，则颜色方案将开始重复。

注意：这些主题变量的默认值是从选择的主题中选取的。如果要覆盖默认值，则可以使用mermaid.initialize调用添加自定义主题变量值。

示例:

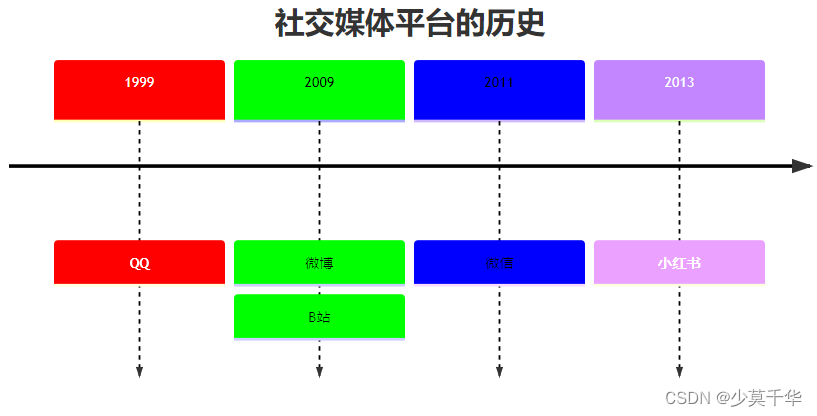

现在让我们覆盖cScale0到cScale2变量的默认值：

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <link rel="stylesheet" type="text/css" href="https://cdn.jsdelivr.net/npm/@mdi/font@6.9.96/css/materialdesignicons.min.css">
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
</head>
<body>
    <!--%%{init: { 'logLevel': 'debug', 'theme': 'default' , 'themeVariables': {
              'cScale0': '#ff0000',
              'cScale1': '#00ff00',
              'cScale2': '#0000ff'
       } } }%%-->
  <div class="mermaid">
timeline
title 社交媒体平台的历史
  1999 : QQ
  2009 : 微博 : B站
  2011 : 微信
  2013 : 小红书
</div>
<script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
    logLevel:'debug',
    theme:"default",
    themeVariables:{
      cScale0:'#ff0000',
      cScale1:'#00ff00',
      cScale2:'#0000ff'
    }
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

看看颜色如何更改为主题变量中指定的值。

主题

Mermaid支持一堆预定义的主题，您可以使用它们来找到适合您的主题。 PS：您实际上可以覆盖现有主题的变量以获得自己的自定义主题。在这里了解更多有关主题渲染您图表的信息。

以下是不同的预定义主题选项：

base
forest
dark
default
neutral

注意：要更改主题，您可以使用mermaid.initialize调用或指令。在这里了解更多关于指令的内容。让我们看看不同的主题下的效果：

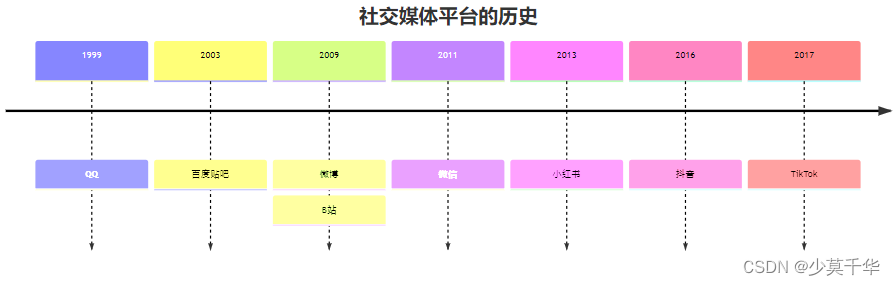

基础主题

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <link rel="stylesheet" type="text/css" href="https://cdn.jsdelivr.net/npm/@mdi/font@6.9.96/css/materialdesignicons.min.css">
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
</head>
<body>
    <!--%%{init: { 'logLevel': 'debug', 'theme': 'base' } }%%-->
  <div class="mermaid">
    timeline
        title 社交媒体平台的历史
          1999 : QQ
          2003 : 百度贴吧
          2009 : 微博 : B站
          2011 : 微信
          2013 : 小红书
          2016 : 抖音
          2017 : TikTok
</div>
<script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
    logLevel:'debug',
    theme:"base"
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

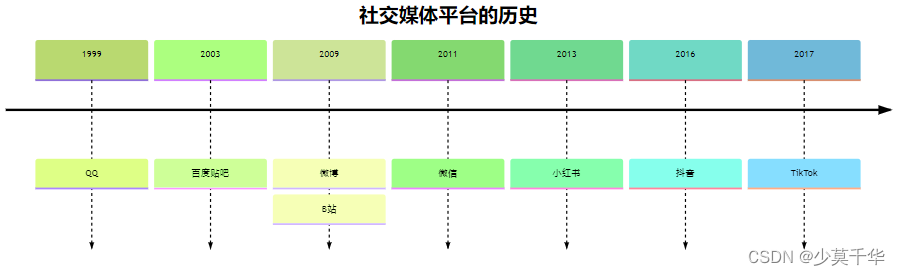

森林主题

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <link rel="stylesheet" type="text/css" href="https://cdn.jsdelivr.net/npm/@mdi/font@6.9.96/css/materialdesignicons.min.css">
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
</head>
<body>
    <!--%%{init: { 'logLevel': 'debug', 'theme': 'forest' } }%%-->
  <div class="mermaid">
    timeline
        title 社交媒体平台的历史
          1999 : QQ
          2003 : 百度贴吧
          2009 : 微博 : B站
          2011 : 微信
          2013 : 小红书
          2016 : 抖音
          2017 : TikTok
</div>
<script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
    logLevel:'debug',
    theme:"forest"
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

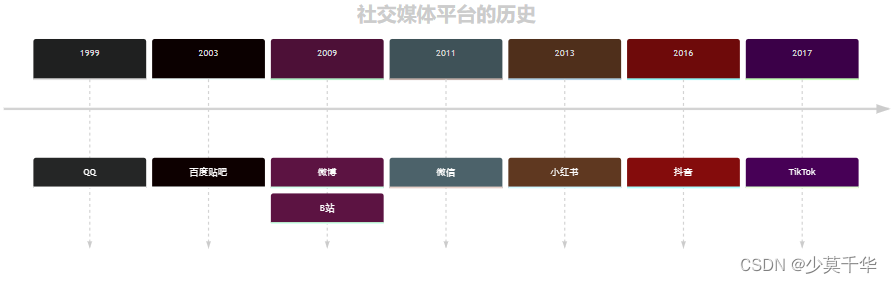

黑色主题

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <link rel="stylesheet" type="text/css" href="https://cdn.jsdelivr.net/npm/@mdi/font@6.9.96/css/materialdesignicons.min.css">
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
</head>
<body>
    <!--%%{init: { 'logLevel': 'debug', 'theme': 'dark' } }%%-->
  <div class="mermaid">
    timeline
        title 社交媒体平台的历史
          1999 : QQ
          2003 : 百度贴吧
          2009 : 微博 : B站
          2011 : 微信
          2013 : 小红书
          2016 : 抖音
          2017 : TikTok
</div>
<script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
    logLevel:'debug',
    theme:"dark"
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

默认主题

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <link rel="stylesheet" type="text/css" href="https://cdn.jsdelivr.net/npm/@mdi/font@6.9.96/css/materialdesignicons.min.css">
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
</head>
<body>
    <!--%%{init: { 'logLevel': 'debug', 'theme': 'default' } }%%-->
  <div class="mermaid">
    timeline
        title 社交媒体平台的历史
          1999 : QQ
          2003 : 百度贴吧
          2009 : 微博 : B站
          2011 : 微信
          2013 : 小红书
          2016 : 抖音
          2017 : TikTok
</div>
<script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
    logLevel:'debug',
    theme:"default"
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

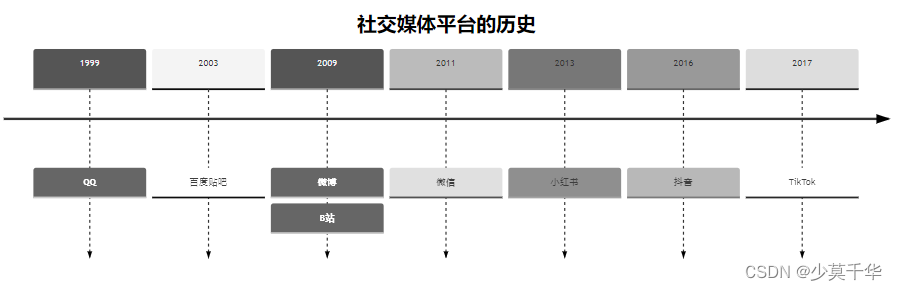

中性主题

代码:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>Mermaid 时间轴图</title>
  <link rel="stylesheet" type="text/css" href="https://cdn.jsdelivr.net/npm/@mdi/font@6.9.96/css/materialdesignicons.min.css">
  <script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
</head>
<body>
    <!--%%{init: { 'logLevel': 'debug', 'theme': 'neutral' } }%%-->
  <div class="mermaid">
    timeline
        title 社交媒体平台的历史
          1999 : QQ
          2003 : 百度贴吧
          2009 : 微博 : B站
          2011 : 微信
          2013 : 小红书
          2016 : 抖音
          2017 : TikTok
</div>
<script>
  const config = {
    startOnLoad: true,
    securityLevel: 'loose',
    logLevel:'debug',
    theme:"neutral"
  };
  mermaid.initialize(config);
</script>
</body>
</html>

在这里插入图片描述

与库或网站集成

时间轴图使用实验性的延迟加载和异步渲染功能，这些功能在未来可能会更改。延迟加载非常重要，以便能够在未来添加其他图表。

您可以使用以下方法将Mermaid及其时间轴图表添加到网页中：

<script type="module">
  import mermaid from 'https://cdn.jsdelivr.net/npm/mermaid@10/dist/mermaid.esm.min.mjs';
</script>

您还可以在此处参考实现，以了解如何完成异步加载。

【MarkDown】CSDN Markdown之时间轴图timeline详解

文章目录

时间轴图

一个关于时间轴图的例子

语法

分组

长时间段或事件文本换行

时间段和事件文本样式

自定义颜色方案

主题

基础主题

森林主题

黑色主题

默认主题

中性主题

与库或网站集成

长`时间段`或`事件文本`换行

`时间段`和`事件文本`样式
