单片机教程（三）：点亮LED理论及实践教程

**绳锯木断，水滴石穿**

一、理论部分

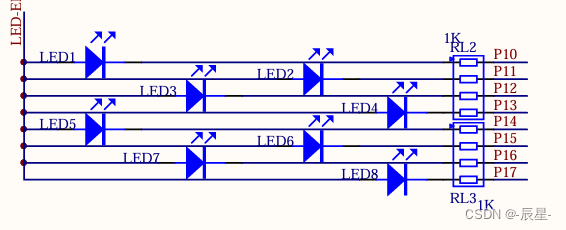

下方为Led灯模块的原理图：

我们可见每一个Led灯都是并联起来的，同时左侧都接入到高电平+5v，所以要让Led灯亮起
只需要让右侧P10~P17为低电平即可，从而实现Led灯亮起

二、实践代码部分

由理论可知，我们只需要让P10~P17电平为0即可
所以代码如下

#include <REGX52.H>

void main(void)
{
	while(1)
	{
		P1 = 0xfe;
	}
}

其中0xfe中0x代表是十六进制的数字，而fe换算成二进制就是1111 1110 也就是只有P1^7的电平为0，所以只有一个Led灯亮起

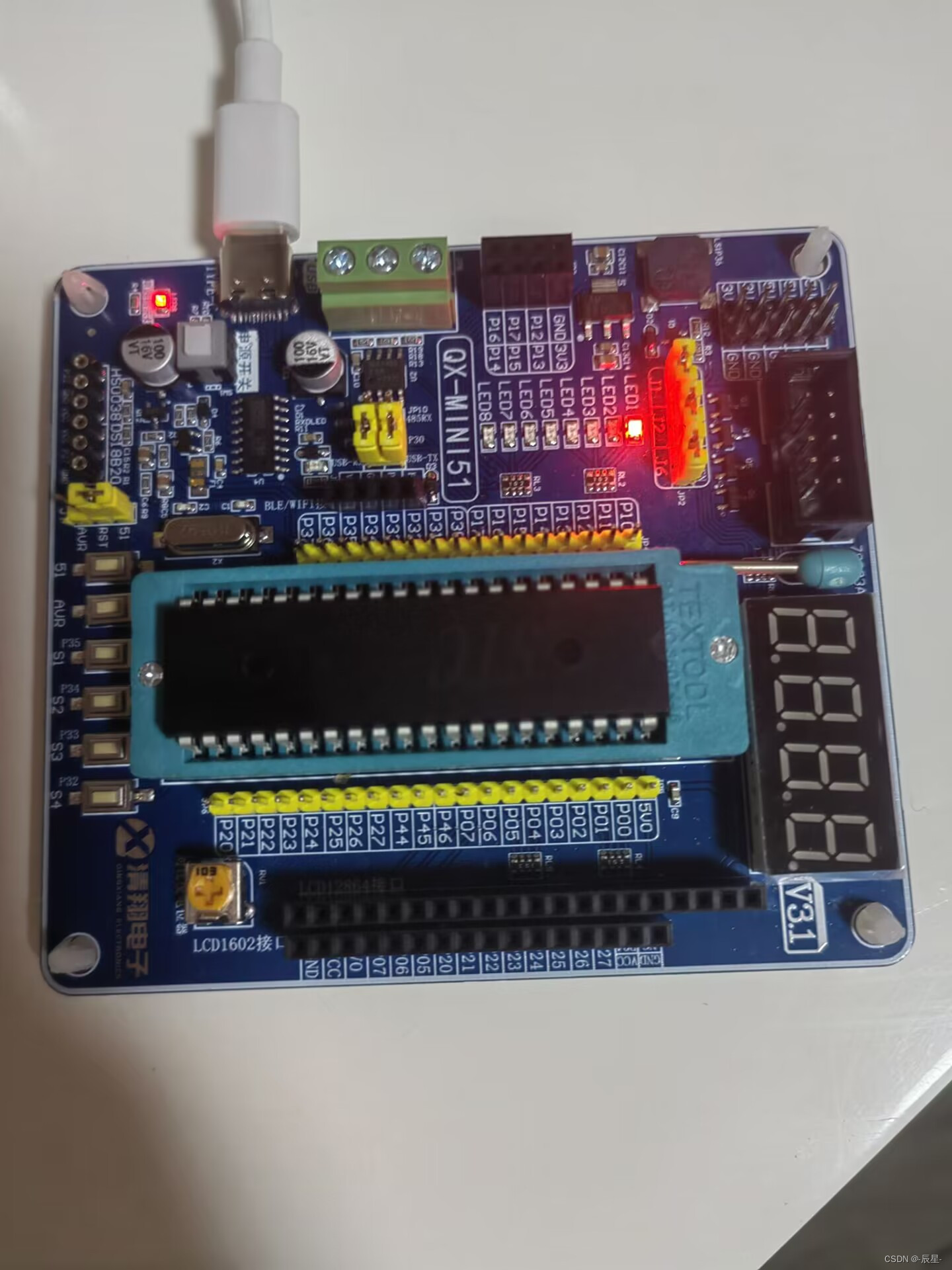

下面为实验现象：

代码文件—>https://download.csdn.net/download/chenxing631/88796009
---->>>51单片机教程资料汇总
下一篇文章单片机教程（四）：Led灯的闪烁
