水电站生态流量

一、 需求分析

  为保障河湖生态用水，推进水电绿色发展，维护河流健康生命，水利部发布了《水利部生态环境部关于加强长江经济带水电站生态流量监管的通知》（水电【2019】241号）。为做好水电站生态流量监管平台建设工作，水利部组织编制了《水利部办公厅关于印发水电站生态流量监管平台技术指导意见的通知》（办水电函【2019】1378号）
  水电站生态流量监管系统要求实时监测水电站的下泄流量数据、视频以及图像监控泄水口实际状况，将现场信息远程传输至市、省级水利、环保监管平台，实时实地监管和数据共享。

二、 应用场景

（1）管道下泄式；
（2）渠道下泄式；
（3）闸门开度式；
（4）人工抽水下泄式；
（5）机组发电下泄式；

三、 系统组成

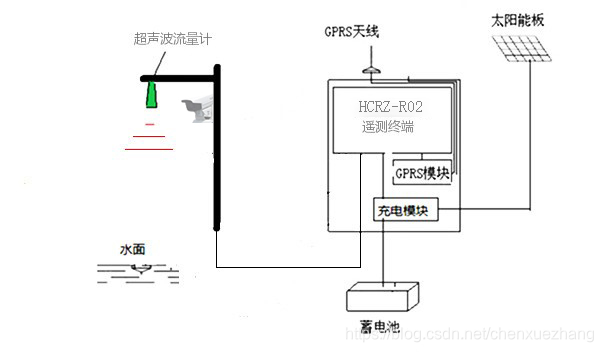

3.1 系统结构图

  前段通过采集传感器将现场的实时流量、实时流速等信息进行采集处理，通过遥测终端中信息处理传输通信模块结合GPRS/3G/4G或者宽带等网络传输方式传送至监控管理中心。监控管理中心对前端数据信息进行整合分析，可以准确实时的了解生态下泄流量的状况，以及进行远程的调控和操作。

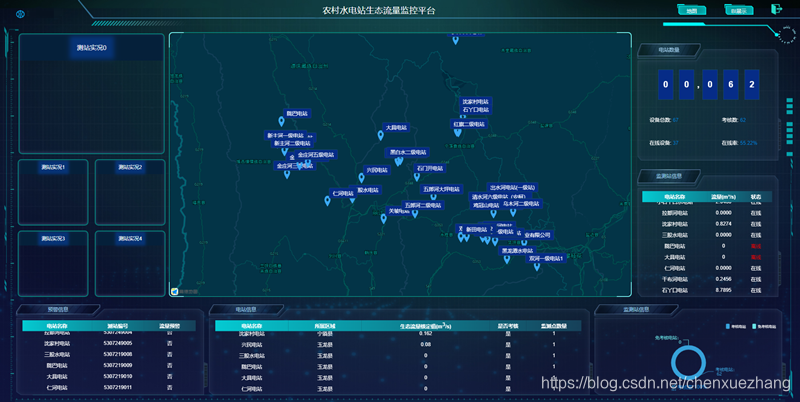

3.2 软件平台

  展示当前账号权限范围内的站点相关信息。（包括站点位置、实时流速、实时流量）

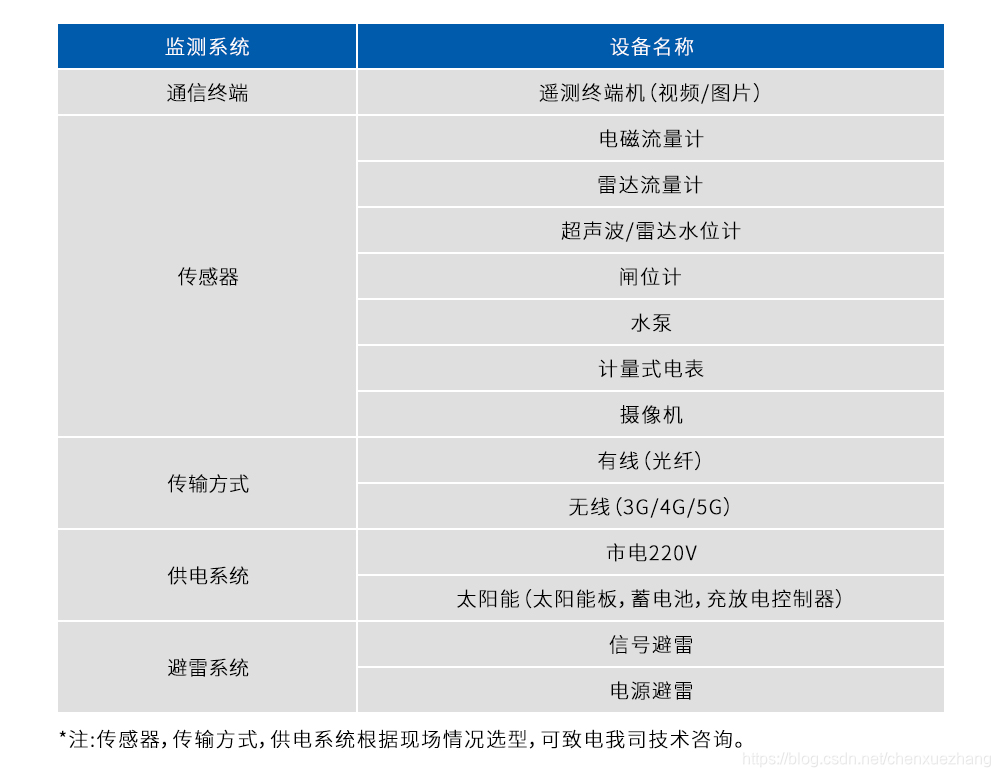

3.3. 硬件系统

四、 系统特点

• 实时采集生态流量下泄口流量数据，并传输至监管平台；
• 监测类型多，还可以扩展监测雨量、水质等信息；
• 定时拍照、录像、保存、推送至监管平台；
• 视频/图像上叠加电站代码、电站名称、采集时间、实时流量等数据；
• 多种通信方式：光纤/4G/NB-IoT/LoRa；
• 《水资源监测数据传输规约（SZY206——2016）》
• 《水文监测数据通信规约（SL651——2014）》
• 《污染源在线自动监测（监控）系统数据传输标准（HJ/T212——2017）》
• MQTT协议

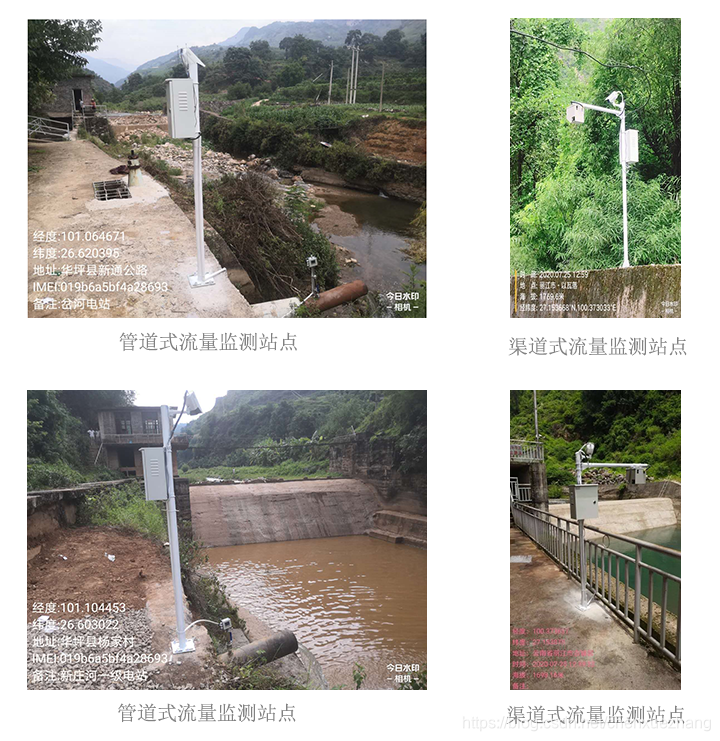

五、 应用效果
