弘讯控制器数据采集上位机

介绍

        随着工厂智能化的推进，注塑机设备的数据采集也被推上了日程，此次开发的方向主要针对注塑机中常用的弘讯控制器进行分析，适用控制器：Tech1，Tech2，AK628，AK668（A380和AK580这两个较老型号不适用）,可以支持多种多种通讯协议上送，包括Winform/WPF/控制台多种版本，具有C#、c语言开发包，可以做嵌入式开发采集程序。

2024.10.9新增介绍

        新增上位机支持同时监听两个串口，同时新增采集点位如下图：

展示

        首先，废话不多说发出数据采集成功的上位机界面展示，再继续讲解相关内容，该上位机可以通过串口监听、tcp监听两种方式进行数据的采集，并且后续能够支持多种不同协议的上送，括本人正在写的MQTT专栏的内容，将会进行整合。有Winform/WPF/控制台等多种版本。该图中通过模拟发送通讯报文，获取到数据：

注意问题

1，数据分两大类，一是实时数据，从HMI发出（比如开模数，温度实时值，告警等等）；二是设定值，从控制器发出（比如开模设定、射出设定这些）
2，HMI的数据是一直向外不停发送的。
3，控制器的数据只有在两种情况下会发出：
（1）控制器上电时会发送一次全量的数据
（2）在HMI修改设定参数时会把修改的这个参数值发出
所以控制器上电发出第一条数据之前，采集程序必须先运行起来

数据类型分析

采集数据项	数值类型
开模总数	实时值
模式	实时值
告警1	实时值
告警2	实时值
告警3	实时值
告警4	实时值
托模位置	实时值
输出压力	实时值
输出速度	实时值
输出背压	实时值
射出位置	实时值
温一实际	实时值
温二实际	实时值
温三实际	实时值
温四实际	实时值
温五实际	实时值
温六实际	实时值
温七实际	实时值
上模循环时间	品质数据
上模射出时间	品质数据
上模转保时间	品质数据
上模储料时间	品质数据
上模关模计时	品质数据
上模低压计时	品质数据
上模高压计时	品质数据
上模推力座位置	品质数据
上模开模计时	品质数据
上模转保压力	品质数据
上模射出起点	品质数据
上模保压起点	品质数据
上模射出终点位置	品质数据
上模射出监控位置	品质数据
上模射出尖压	品质数据
上模储料尖压	品质数据
上模最大射速	品质数据
上模取件时间	品质数据
开模行程	设定值
再循环计时	设定值
模具冷却计时	设定值
关模一段压力	设定值
关模一段速度	设定值
关模二段压力	设定值
关模二段速度	设定值
关模三段压力	设定值
关模三段速度	设定值
关模低压压力	设定值
关模低压速度	设定值
关模高压压力	设定值
关模高压速度	设定值
开模一段压力	设定值
开模一段速度	设定值
开模二段压力	设定值
开模二段速度	设定值
开模三段压力	设定值
开模三段速度	设定值
开模四段压力	设定值
开模四段速度	设定值
开模五段压力	设定值
开模五段速度	设定值
射出一段压力	设定值
射出一段速度	设定值
射出一段位置	设定值
射出二段压力	设定值
射出二段速度	设定值
射出二段位置	设定值
射出三段压力	设定值
射出三段速度	设定值
射出三段位置	设定值
射出四段压力	设定值
射出四段速度	设定值
射出四段位置	设定值
射出五段压力	设定值
射出五段速度	设定值
射出五段位置	设定值
射出六段压力	设定值
射出六段速度	设定值
射出六段位置	设定值
保压一段压力	设定值
保压一段速度	设定值
保压一段时间	设定值
保压二段压力	设定值
保压二段速度	设定值
保压二段时间	设定值
保压三段压力	设定值
保压三段速度	设定值
保压三段时间	设定值
保压四段压力	设定值
保压四段速度	设定值
保压四段时间	设定值
保压五段压力	设定值
保压五段速度	设定值
保压五段时间	设定值
保压六段压力	设定值
保压六段速度	设定值
保压六段时间	设定值
转保压压力	设定值
转保压位置	设定值
转保压选择	设定值
转保压时间	设定值
托模进一段压力	设定值
托模进一段速度	设定值
托模进一段位置	设定值
托模进二段压力	设定值
托模进二段速度	设定值
托模进二段位置	设定值
托模退一段压力	设定值
托模退一段速度	设定值
托模退一段位置	设定值
托模退二段压力	设定值
托模退二段速度	设定值
托模退二段位置	设定值
托模进延时时间	设定值
托模退延时时间	设定值
中子A进压力	设定值
中子A进速度	设定值
中子A进动作时间	设定值
中子A进绞牙计数	设定值
中子A退压力	设定值
中子A退速度	设定值
中子A退动作时间	设定值
中子A退绞牙计数	设定值
中子A退绞牙退二	设定值
中子B进压力	设定值
中子B进速度	设定值
中子B进动作时间	设定值
中子B进绞牙计数	设定值
中子B退压力	设定值
中子B退速度	设定值
中子B退动作时间	设定值
中子B退绞牙计数	设定值
中子C进压力	设定值
中子C进速度	设定值
中子C进动作时间	设定值
中子C进绞牙计数	设定值
中子C退压力	设定值
中子C退速度	设定值
中子C退动作时间	设定值
中子C退绞牙计数	设定值
中子D进压力	设定值
中子D进速度	设定值
中子D进动作时间	设定值
中子D进绞牙计数	设定值
中子D退压力	设定值
中子D退速度	设定值
中子D退动作时间	设定值
中子D退绞牙计数	设定值
储料一段压力	设定值
储料一段速度	设定值
储料一段背压	设定值
储料一段位置	设定值
储料二段压力	设定值
储料二段速度	设定值
储料二段背压	设定值
储料二段位置	设定值
储料三段压力	设定值
储料三段速度	设定值
储料三段背压	设定值
储料三段位置	设定值
储料四段压力	设定值
储料四段速度	设定值
储料四段背压	设定值
储料四段位置	设定值
储料五段压力	设定值
储料五段速度	设定值
储料五段背压	设定值
储料五段位置	设定值
射退压力	设定值
射退速度	设定值
射退距离	设定值
储前射退距离	设定值
射退模式	设定值
储前冷却	设定值
温一设定	设定值
温二设定	设定值
温三设定	设定值
温四设定	设定值
温五设定	设定值
温六设定	设定值
温七设定	设定值

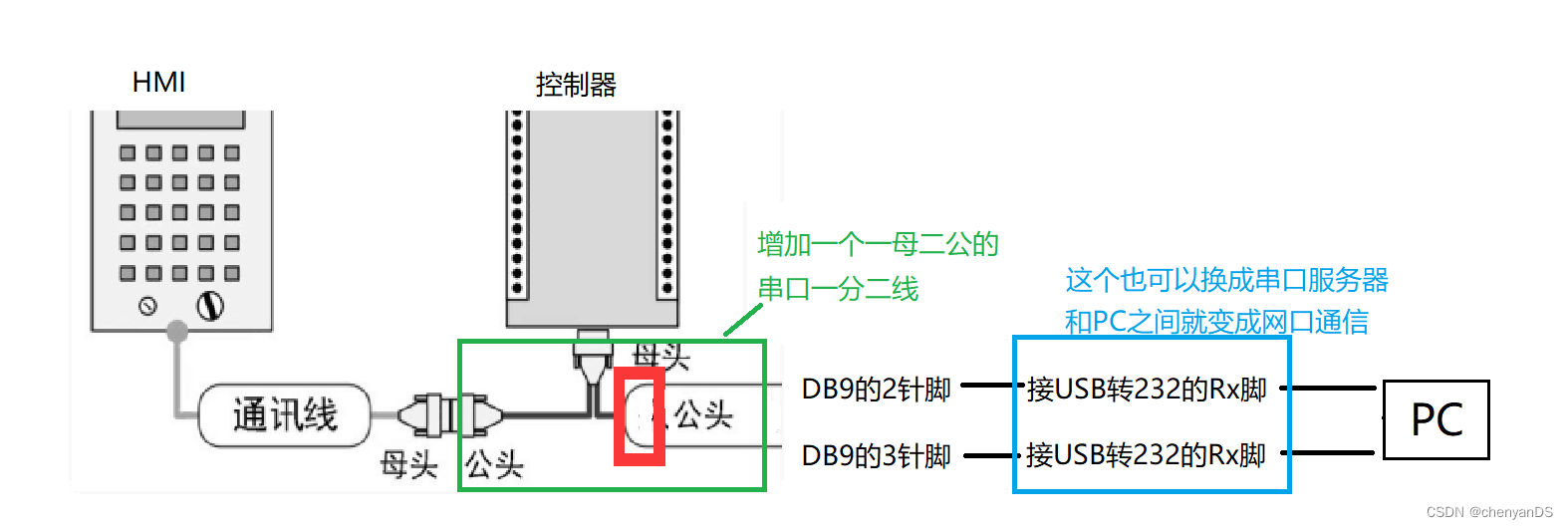

弘讯串口接线
