Android 圆形旋转菜单【转】

来自：http://blog.csdn.net/ywl5320/article/details/52449392

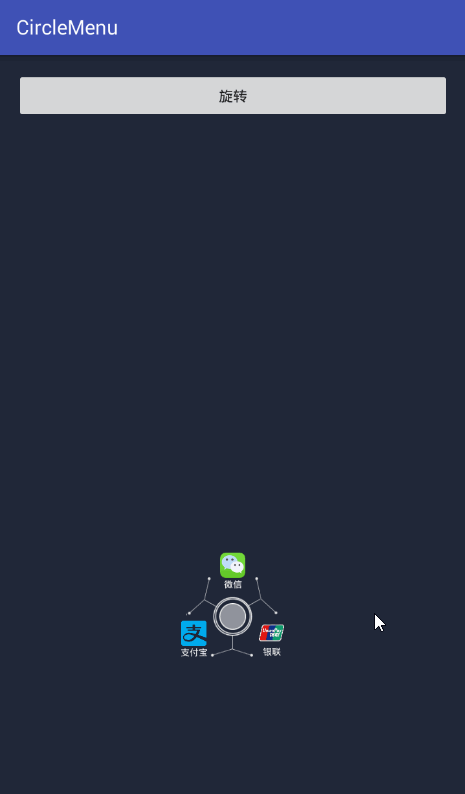

最近帮朋友做了一个动画菜单，感觉有一定的实用价值，就在此给大家分享一下，先看看效果：源码下载地址在末尾

实现思路：

从图中可以看出，这三个（或更多，需要自己再实现）菜单是围绕着中心点旋转的，旋转分为2层，背景旋转和菜单旋转，背景旋转可以直接用旋转动画来实现；菜单的旋转是在以中心点为圆心的圆环上，所以这里用了根据旋转角度求此点在直角坐标系中的坐标点的函数（x = r * cos(rotation* 3.14 / 180) 和y = r * sin(rotation* 3.14 / 180) ），然后根据获取到的点的位置来设置菜单的位置就能实现这种效果。由此可见 数学是很重要的 哈哈~~

有了思路我们就能用代码来实现了：

1、首先自定义View继承相对布局并重写构造函数

[java]  view plain  copy



1. /**
2.  * Created by ywl on 2016/8/7.
3.  */
4. public class CircleMenuLayout extends RelativeLayout {
5.
6.     public CircleMenuLayout(Context context) {
7.         this(context, null);
8.     }
9.
10.     public CircleMenuLayout(Context context, AttributeSet attrs) {
11.         this(context, attrs, 0);
12.     }
13.
14.     /**
15.      * 初始化布局 把旋转背景和中心点添加进去
16.      * @param context
17.      * @param attrs
18.      * @param defStyleAttr
19.      */
20.     public CircleMenuLayout(Context context, AttributeSet attrs, int defStyleAttr) {
21.         super(context, attrs, defStyleAttr);
22.         this.context = context;
23.         layoutInflater = LayoutInflater.from(context);
24.         menuitems = new ArrayList<View>();
25.         centerview = new View(context);//中心点
26.         centerview.setId(ID_CENTER_VIEW);
27.         LayoutParams lp = new LayoutParams(0, 0);
28.         lp.addRule(RelativeLayout.CENTER_IN_PARENT, RelativeLayout.TRUE);
29.         addView(centerview, lp); //添加中心的 用于旋转定位
30.
31.         progressBar = new ProgressBar(context);//旋转的背景
32.         LayoutParams lp2 = new LayoutParams(dip2px(context, 90), dip2px(context, 90));
33.         lp2.addRule(RelativeLayout.CENTER_IN_PARENT, RelativeLayout.TRUE);
34.         addView(progressBar, lp2);
35.         progressBar.setIndeterminateDrawable(context.getResources().getDrawable(R.mipmap.icon_circle_menu));
36.     }
37. }

构造函数中添加中心定位点和旋转背景图片，并设置合适的大小。

2、根据传入的图片数组和菜单名字数组，生成菜单原始位置效果。

[java]  view plain  copy



1. /**
2.      * 菜单的数量 和 半径 名字 和图片 这里只为3个菜单做了适配
3.      * @param size
4.      * @param center_distance
5.      */
6.     public void initMenuItem(int size, int center_distance, String[] titles, int[] imgs)
7.     {
8.         radus = 360f / size;
9.         int width = dip2px(context, 50); //菜单宽度
10.         int height = dip2px(context, 50);//菜单高度
11.         for(int i = 0; i < size; i++) //循环添加布局
12.         {
13.             int top = 0;
14.             int left = 0;
15.
16.             top = -(int)(Math.sin(radus * i * 3.1415f / 180) * center_distance); //r   *   cos(ao   *   3.14   /180   )
17.             left = -(int)(Math.cos(radus * i * 3.1415f / 180) * center_distance); //计算位置点
18.             LayoutParams lp = new LayoutParams(dip2px(context, 50), dip2px(context, 50));
19.             View view = layoutInflater.inflate(R.layout.item_circle_menu, this, false);
20.             view.setTag(i);
21.             TextView tvname = (TextView) view.findViewById(R.id.tv_name);
22.             ImageView ivimg = (ImageView) view.findViewById(R.id.img);
23.             tvname.setText(titles[i]);
24.             ivimg.setImageResource(imgs[i]);
25.             view.setOnClickListener(new OnClickListener() {
26.                 @Override
27.                 public void onClick(View v) {//根据点击的区域 旋转菜单
28.                     if(!isrun) {
29.                         tag = (int) v.getTag();
30.                         currentPosition = tag;
31.                         if(tag == 0)
32.                         {
33.                             finishdus = -360;
34.                         }
35.                         else if(tag == 1)
36.                         {
37.                             finishdus = -120;
38.                         }
39.                         else if(tag == 2)
40.                         {
41.                             finishdus = -240;
42.                         }
43.                         LayoutParams lp = (LayoutParams) v.getLayoutParams();
44.                         int l = lp.leftMargin;
45.                         int t = lp.topMargin;
46.
47.                         if (t > -dip2px(context, 5) && l > -dip2px(context, 5)) {
48.                             oldradus = 120f;
49.                             isright = false;
50.                         } else if (t >  -dip2px(context, 5) && l <  -dip2px(context, 5)) {
51.                             oldradus = 120f;
52.                             isright = true;
53.                         } else if (t <  -dip2px(context, 5)) {
54.                             oldradus = 0f;
55.                         }
56.                         sub = 0;
57.                         circleMenu(8, dip2px(context, 45), oldradus, isright);
58.
59.                     }
60.                 }
61.             });
62.             lp.addRule(RelativeLayout.BELOW, centerview.getId());
63.             lp.addRule(RelativeLayout.RIGHT_OF, centerview.getId());
64.             lp.setMargins(-width / 2 + top, -height / 2 + left, 0, 0);
65.             addView(view, lp);
66.             menuitems.add(view);
67.         }
68.
69.         handler.postDelayed(runnable, 0);
70.     }

根据菜单的数量循环计算每个菜单的位置，然后在相应的位置添加相应的菜单就可以实现菜单的初始化了。这里为每个菜单添加了点击事件，但是只适配了3个菜单的情况，至于其他数量的菜单，可以自己来改或者写一个通用的方法来计算点击位置。

3、背景旋转动画：

[java]  view plain  copy



1. /**
2.     * 根据度数来旋转菜单 菜单中心都在一个圆上面 采用圆周运动来旋转
3.     * @param offserradius
4.     * @param center_distance
5.     * @param d
6.     * @param right
7.     */
8.    public void circleMenu(float offserradius, int center_distance, float d, boolean right)
9.    {
10.     if(oldradus != 0)
11.     {
12.         progressBar.clearAnimation();
13.         if(isright)
14.         {
15.             mRotateUpAnim = new RotateAnimation(bgdus, bgdus + 120,
16.                     Animation.RELATIVE_TO_SELF, 0.5f, Animation.RELATIVE_TO_SELF,
17.                     0.5f);
18.             bgdus += 120;
19.         }
20.         else
21.         {
22.             mRotateUpAnim = new RotateAnimation(bgdus, bgdus - 120,
23.                     Animation.RELATIVE_TO_SELF, 0.5f, Animation.RELATIVE_TO_SELF,
24.                     0.5f);
25.             bgdus -= 120;
26.         }
27.
28.         lir = new LinearInterpolator();
29.         mRotateUpAnim.setDuration(350);
30.         mRotateUpAnim.setFillAfter(true);
31.         mRotateUpAnim.setInterpolator(lir);
32. //        mRotateUpAnim.setRepeatCount(Animation.INFINITE);
33.         progressBar.startAnimation(mRotateUpAnim);
34.     }
35.        circleMenuItem(offserradius, center_distance, d, right);
36.    }

这个比较简单，就是根据旋转的角度，启用旋转动画。

4、旋转菜单：

[java]  view plain  copy



1. /**
2.      * 菜单旋转
3.      * @param offserradius
4.      * @param center_distance
5.      * @param d
6.      * @param right
7.      */
8.     public void circleMenuItem(float offserradius, int center_distance, float d, boolean right)
9.     {
10.         sub += offserradius;
11.         if(sub > d)
12.         {
13.             if(onMenuItemSelectedListener != null)
14.             {
15.                 onMenuItemSelectedListener.onMenuItemOnclick(tag);
16.             }
17.             isrun = false;
18.             return;
19.         }
20.         if(right) {
21.             offsetradus -= offserradius;
22.         }
23.         else
24.         {
25.             offsetradus += offserradius;
26.         }
27.         int size = menuitems.size();
28.         int width = dip2px(context, 50);
29.         int height = dip2px(context, 50);
30.         for(int i = 0; i < size; i++)
31.         {
32.             if(Math.abs(sub - d) <= 8)
33.             {
34.                 offsetradus = finishdus;
35.             }
36.             LayoutParams lp = (LayoutParams) menuitems.get(i).getLayoutParams();
37.             float ds = radus * i + offsetradus;
38.             int top = -(int)(Math.sin(ds * 3.1415f / 180) * center_distance); //r   *   cos(ao   *   3.14   /180   )
39.             int left = -(int)(Math.cos(ds * 3.1415f / 180) * center_distance);
40.             lp.setMargins(-width / 2 + top, -height / 2 + left, 0, 0);
41.             menuitems.get(i).requestLayout();
42.         }
43.
44.         if(sub <= d) {
45.             isrun = true;
46.             offsetradus = offsetradus % 360;
47.             handler.postDelayed(runnable, 5);
48.         }
49.         else
50.         {
51.             if(onMenuItemSelectedListener != null)
52.             {
53.                 onMenuItemSelectedListener.onMenuItemOnclick(tag);
54.             }
55.             isrun = false;
56.         }
57.     }

这里旋转是根据初始化时每个菜单所在的位置来求的旋转角度，然后启动handler来动递加或递减角度来求响应的位置，就实现了动画效果。

5、手动设置菜单项（有局限，没有通用性）：

[java]  view plain  copy



1. /**
2.      * 设置旋转到哪个菜单项
3.      * @param tag
4.      */
5.     public void setCurrentTag(int tag)
6.     {
7.         if(currentPosition == tag)
8.         {
9.             return;
10.         }
11.         if(tag == 0)
12.         {
13.             finishdus = -360;
14.         }
15.         else if(tag == 1)
16.         {
17.             finishdus = -120;
18.         }
19.         else if(tag == 2)
20.         {
21.             finishdus = -240;
22.         }
23.
24.         if(currentPosition == 0) //当前是0
25.         {
26.             if(tag == 1)
27.             {
28.                 oldradus = 120f;
29.                 isright = true;
30.             }
31.             else if(tag == 2)
32.             {
33.                 oldradus = 120f;
34.                 isright = false;
35.             }
36.         }
37.         else if(currentPosition == 1)
38.         {
39.             if(tag == 2)
40.             {
41.                 oldradus = 120f;
42.                 isright = true;
43.             }
44.             else if(tag == 0)
45.             {
46.                 oldradus = 120f;
47.                 isright = false;
48.             }
49.         }
50.         else if(currentPosition == 2)
51.         {
52.             if(tag == 0)
53.             {
54.                 oldradus = 120f;
55.                 isright = true;
56.             }
57.             else if(tag == 1)
58.             {
59.                 oldradus = 120f;
60.                 isright = false;
61.             }
62.         }
63.
64.         currentPosition = tag;
65.         this.tag = tag;
66.         sub = 0;
67.         circleMenu(8, dip2px(context, 45), oldradus, isright);
68.
69.     }

这样就可以实现旋转效果了。

6、调用方法：

（1）布局文件：

[html]  view plain  copy



1. <com.ywl5320.circlemenu.CircleMenuLayout
2.         android:id="@+id/cml_menu"
3.         android:layout_width="150dp"
4.         android:layout_height="150dp"
5.         android:layout_centerHorizontal="true"
6.         android:layout_alignParentBottom="true"
7.         android:layout_marginBottom="92dp"/>

（2）菜单布局文件：

[html]  view plain  copy



1. <?xml version="1.0" encoding="utf-8"?>
2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
3.     android:orientation="vertical"
4.     android:layout_width="100dp"
5.     android:layout_height="100dp"
6.     android:padding="5dp"
7.     android:gravity="center">
8.
9.     <ImageView
10.         android:id="@+id/img"
11.         android:layout_width="25dp"
12.         android:layout_height="25dp"
13.         android:scaleType="fitXY"/>
14.     <TextView
15.         android:id="@+id/tv_name"
16.         android:layout_width="wrap_content"
17.         android:layout_height="wrap_content"
18.         android:text="菜单项"
19.         android:textSize="9sp"
20.         android:gravity="center"
21.         android:textColor="#ffffff"/>
22. </LinearLayout>

（3）Activity中调用

[java]  view plain  copy



1. <span style="white-space:pre">    </span>cmlmenu = (CircleMenuLayout) findViewById(R.id.cml_menu);
2.         btn = (Button) findViewById(R.id.btn);
3.         cmlmenu.initDatas(titles, imgs);
4.         cmlmenu.setOnMenuItemSelectedListener(new CircleMenuLayout.OnMenuItemSelectedListener() {
5.             @Override
6.             public void onMenuItemOnclick(int code) {
7.                 if(code == 0)//
8.                 {
9.                     Toast.makeText(MainActivity.this, "支付宝", Toast.LENGTH_SHORT).show();
10.                 }
11.                 else if(code == 1)
12.                 {
13.                     Toast.makeText(MainActivity.this, "银联", Toast.LENGTH_SHORT).show();
14.                 }
15.                 else if(code == 2)
16.                 {
17.                     Toast.makeText(MainActivity.this, "微信", Toast.LENGTH_SHORT).show();
18.                 }
19.             }
20.         });

OK，就完成了三个菜单旋转效果（注：这里仅仅是为了3个菜单而设计的，其他个数的自己还需要精简或更改一些代码，相信自己改出来的会更有收获的~~）。

Github：CircleMenu

CSDN：CircleMenu

欢迎下载和Star
