赋能安防:深度剖析 GB/T 28181 国标平台对接(二)—— 技术原理与设备接入方式

目录

一、GB/T 28181 国标平台的技术原理

(一)SIP 信令交互原理

(二)RTP/RTCP 媒体传输原理

(三)视频编解码与封装格式原理

二、设备接入 GB/T 28181 国标平台的方式

(一)硬件设备接入

(二)软件设备接入

三、结语


在初步了解 GB/T 28181 国标平台对接的要点后,我们接下来深入探讨其背后的技术原理,以及设备接入的具体方式。对于安防系统的建设者、集成商以及使用者来说,清晰掌握这些关键环节,对全面理解 GB/T 28181 国标平台在安防领域的应用非常重要。

一、GB/T 28181 国标平台的技术原理

GB/T 28181 国标平台的技术原理主要涵盖 SIP 信令交互、RTP/RTCP 媒体传输,以及视频编解码与封装格式等方面。这些技术共同搭建起了平台的核心通信框架,保障了设备与平台之间的高效交互。

(一)SIP 信令交互原理

SIP(Session Initiation Protocol,会话发起协议)是 GB/T 28181 国标平台的核心信令协议,主要负责设备与平台之间的注册、会话建立以及控制命令传输等操作。

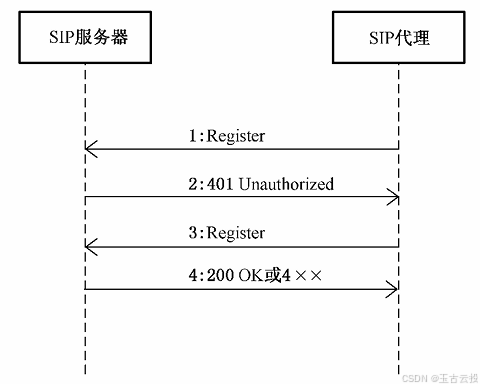

  1. 设备注册流程
    设备启动后,会向平台发送注册请求消息(REGISTER),其中包含设备 ID、IP 地址、能力信息等内容。平台对设备信息进行验证后,如果验证通过,会返回注册成功响应(200 OK),并在平台内部记录和维护设备的注册信息。设备注册成功后,就可以与平台进行后续的通信了。

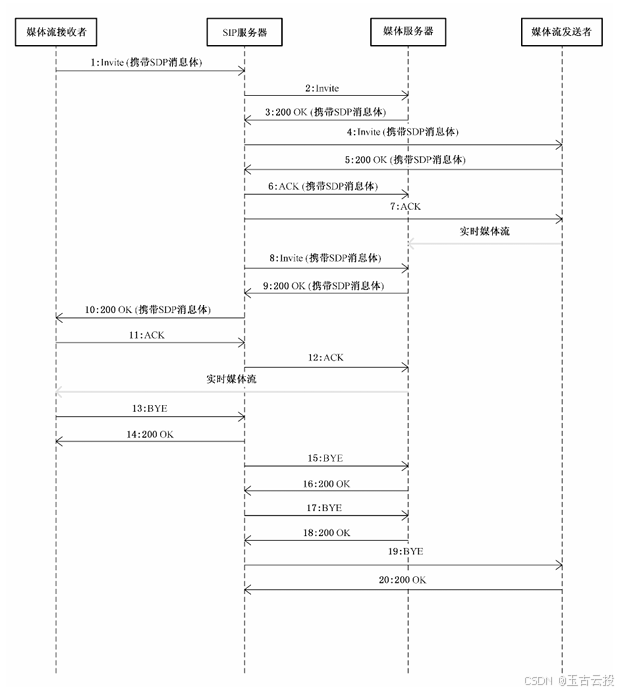

  2. 会话建立流程
    监控中心通过平台向设备发送 INVITE 请求,以此来建立视频会话。这个 INVITE 消息里包含了媒体类型、编码格式、传输地址等参数。设备收到请求后,会先响应 180 Ringing(振铃),然后再发送 200 OK(会话建立成功)的响应,之后便开始传输媒体数据。

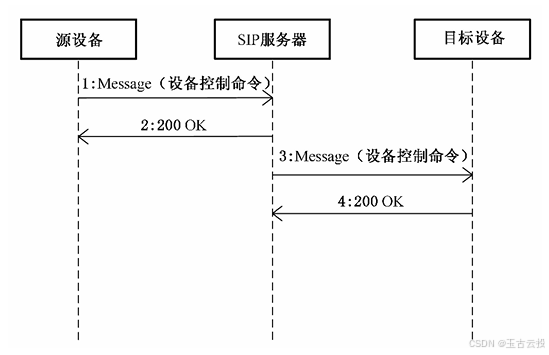

  3. 控制命令传输
    监控中心可以通过 SIP 协议向设备发送控制命令,比如 PTZ 控制命令。设备接收到这些命令后,就会执行相应的操作,像云台转动、变焦等。

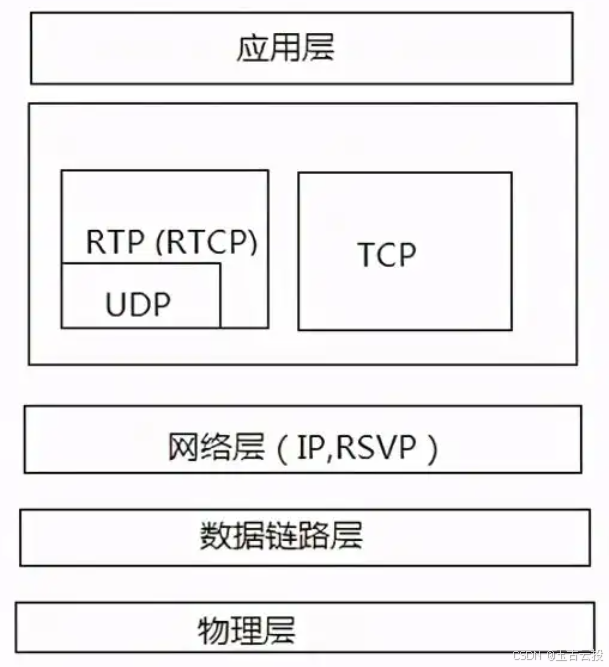

(二)RTP/RTCP 媒体传输原理

RTP(Real-time Transport Protocol,实时传输协议)和 RTCP(RTP Control Protocol,RTP 控制协议)主要负责媒体数据的传输和质量控制。

  1. RTP 协议
    RTP 协议用于传输实时的音视频数据,它的数据包包含负载部分以及头部字段,比如时间戳、序列号等。RTP 依赖于 UDP 协议,这样能保证数据传输的实时性,但不具备可靠性保证。设备会把编码后的视频数据封装成 RTP 数据包,然后通过 UDP 发送给平台。

  2. RTCP 协议
    RTCP 协议主要用于监控 RTP 的传输质量,它会周期性地发送控制数据包。这些数据包会提供数据包丢失率、延迟抖动等信息,发送方可以根据这些信息来调整传输策略。比如,当接收方发现丢包率较高时,就会通过 RTCP 反馈给发送方,发送方可能会降低视频的分辨率或者帧率。

(三)视频编解码与封装格式原理

  1. 视频编解码原理
    视频编解码主要是通过压缩技术来减少数据量,这样更便于高效传输。GB/T 28181 支持 H.264、H.265 等编码格式。以 H.264 为例,它采用了帧内预测、帧间预测、变换编码等技术来压缩视频数据。
  2. 封装格式原理
    封装格式就是把编码后的视频、音频以及元数据,比如时间戳等,组织成特定的结构。常用的封装格式有 PS(Program Stream)和 TS(Transport Stream)。PS 格式适用于对稳定性要求较高的传输场景,而 TS 格式更适合实时传输,因为它具有更好的容错性。

二、设备接入 GB/T 28181 国标平台的方式

设备接入 GB/T 28181 国标平台的方式主要可以分为硬件设备接入和软件设备接入两大类。

(一)硬件设备接入

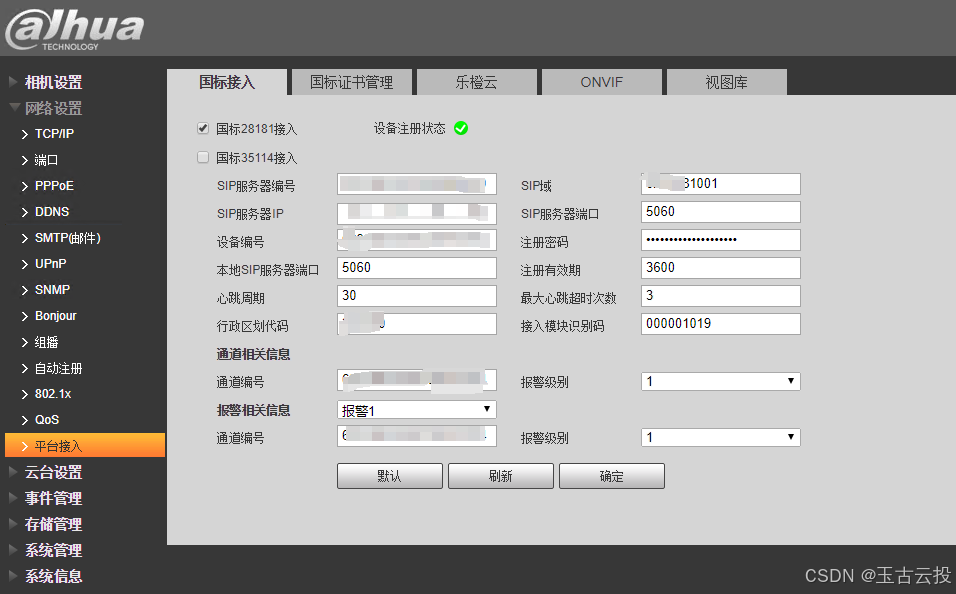

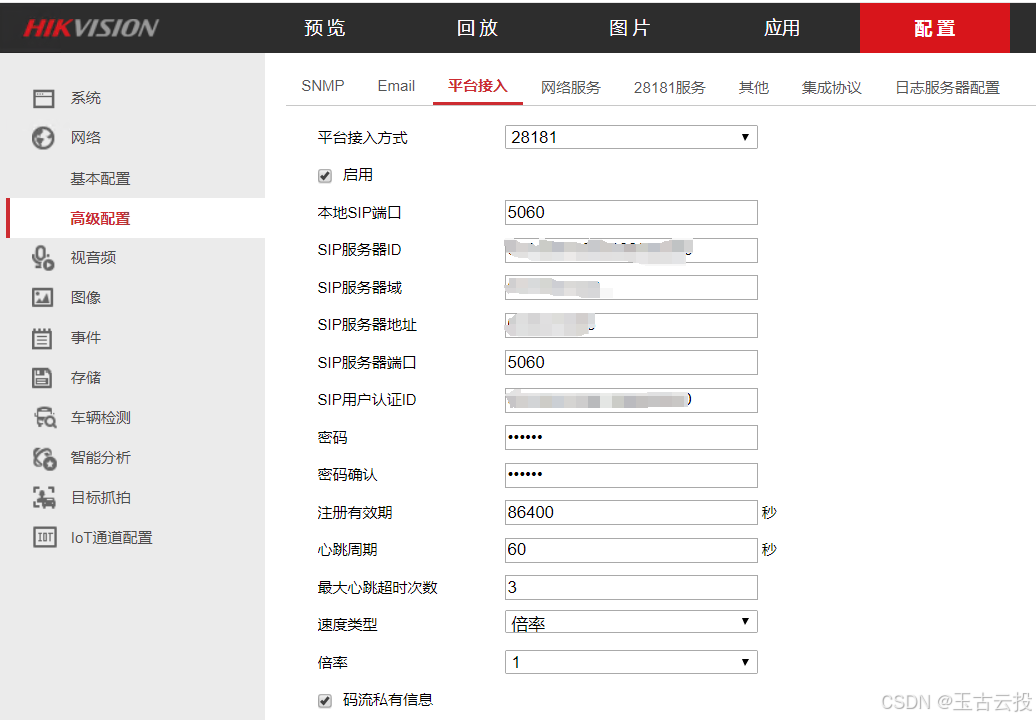

  1. 网络摄像机接入
    首先要确保摄像机支持 GB/T 28181 协议。然后配置摄像机的网络参数,比如 IP 地址、子网掩码、网关等。接着填写平台接入信息,包括平台地址、端口号、用户名、密码等。完成这些设置后,摄像机就会自动向平台发送注册请求,从而完成接入操作。

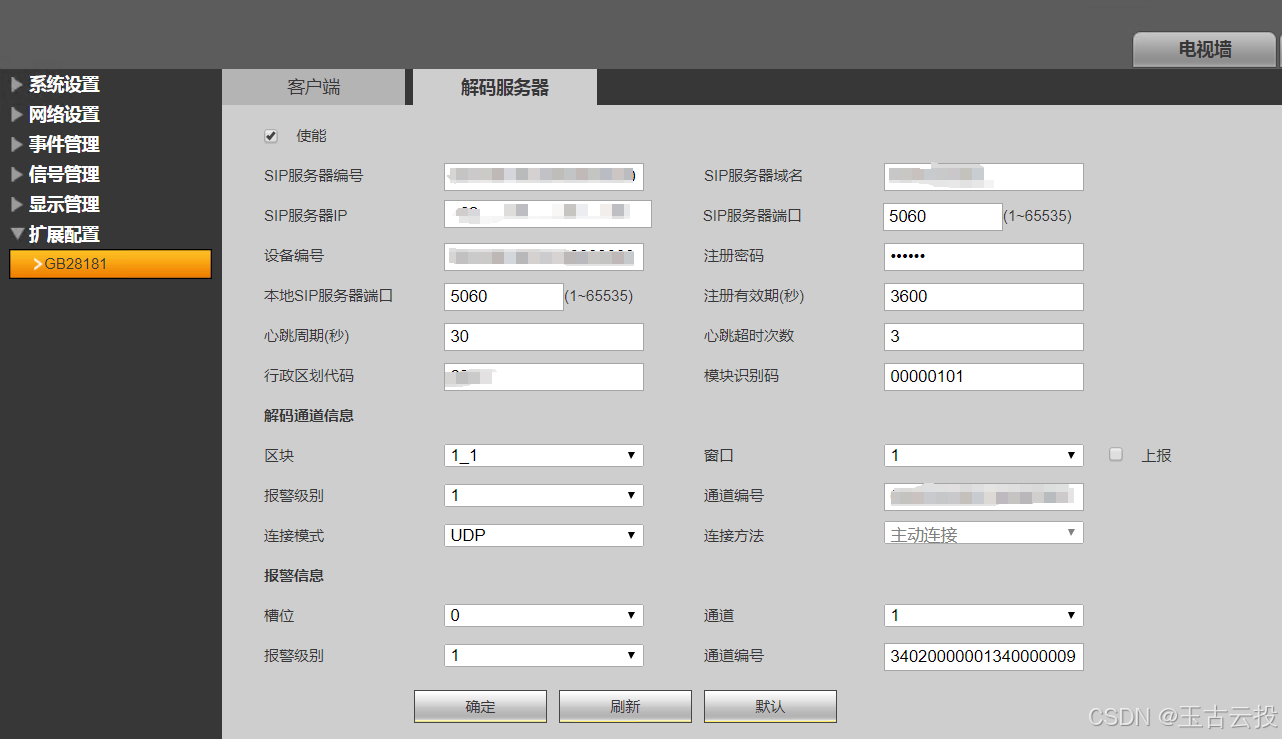

  2. 视频解码器接入
    视频解码器的作用是把平台下发的数字视频流解码成模拟信号,然后输出到显示设备上,比如监视器、大屏等。接入时,先配置解码器的网络参数,如 IP 地址、子网掩码、网关等。然后在解码器中设置平台地址、端口号以及设备 ID,这样解码器就能和平台建立连接了。解码器通过 SIP 协议向平台注册,获取权限后,就可以接收平台分发的视频流。平台会通过 GB/T 28181 协议向解码器推送指定通道的视频流,解码器实时解码后输出到显示终端。视频解码器还支持多画面分割、视频轮巡等功能,能够满足监控中心不同场景的显示需求。

  3. NVR(网络视频录像机)接入:
    NVR 是视频存储与管理的核心设备,如果 NVR 支持 GB/T 28181 协议,就可以直接接入平台。接入时,先配置 NVR 的网络参数,如 IP 地址、子网掩码、网关等。然后在 NVR 中填写平台的接入信息,包括平台地址、端口号、用户名、密码等。NVR 向平台发送注册请求,注册成功后,平台就可以管理 NVR 及其下属的前端设备,比如摄像机。NVR 不仅可以把实时视频流传输到平台,还能把存储的录像文件上传到平台,并且支持录像回放和下载功能。

  4. 其他安防设备接入:
    像门禁、报警等设备,可以通过智能网关接入平台。智能网关会把这些设备的信息转换成 GB/T 28181 标准消息,然后发送给平台。

(二)软件设备接入

  1. 视频监控客户端软件接入:
    视频监控客户端软件集成了 GB/T 28181 协议解析功能。用户需要输入平台地址、端口号、用户名、密码等信息。客户端软件注册成功后,用户就可以查看视频画面,并且对设备进行控制操作。
  2. 第三方应用系统接入:
    第三方应用系统可以通过调用平台的 API 来实现接入。平台的 API 包含了设备管理、视频流获取、报警信息接收等接口。例如,智慧城市管理系统调用 API 获取监控画面,用于交通管理、治安监控等方面。

三、结语

GB/T 28181 国标平台的技术原理和设备接入方式,是实现安防监控系统互联互通的关键所在。通过深入理解 SIP 信令、RTP/RTCP 媒体传输以及视频编解码等技术,再结合硬件和软件多样化的接入方式,安防领域的从业者能够更好地构建出高效、智能的安防监控系统。在后续的文章中,我们会进一步探讨 GB/T 28181 国标平台的对接流程以及实际应用案例,为大家提供更全面的实践指导。

  1、支持国标GB28181平台国标GB28181 IPC和国标GB28181 NVR设备同时接入 (支持GB28181-2011版本和GB28181-2016版本)     2、支持国标GB28181设备注册和注销,对所有设备进行管理,获取资源 对资源列表进行管理     3、支持国标GB28181的目录订阅,对接收的订阅通知进行处理     4、支持国标GB28181实时视频请求(支持UDP、TCP主动(tcpactive)、TCP被动(tcppassive))     5、支持国标GB28181 PTZ控制     6、支持国标GB28181 录像查询     7、支持国标GB28181 历史视频点播 (支持UDP、TCP主动(tcpactive)、TCP被动(tcppassive))     8、支持国标GB28181 历史视频下载 (支持UDP、TCP主动(tcpactive)、TCP被动(tcppassive))     9、支持对接收的国标实时视频码流和历史视频码流进行管理     10、支持将国标的PS码流转换成ES码流     11、支持丢包打印和断流打印     13、支持RTSP服务和RTSP会话管理     14、支持RTSP客户端 UDP传输和TCP传输     15、支持国标GB28181设备5000路左右的接入管理,支持国标请求视频在100路左右     16、支持国标28181设备和通道写入mysql数据库      17、支持设备的云台PTZ控制,控制类型:上"up",下"down",左"left",右"right",左上"leftup",左下"leftdown",右上"rightup",右下"rightdown",镜头近"zoomin",镜头远"zoomout", 焦距远"focusfar",焦距近"focusnear", 设置预置位"setpos",调预置位"callpos"     18、支持历史视频的查询和历史视频的点播控制     19、支持对国标设备的控制,"record":录像开启和停止-通道id "guard":布放和撤防-报警通道id "reboot":设备重启-设备id "keyfame":强制关键帧-通道id     20、支持对实时视频的图片截图,通过http直接访问图片    21、支持rtmp和hls会话一直保留    22、支持报警消息(设备上线、下线和设备端报警)通过httpclient方式主动通知    23、支持公网和局域网同时存在    24、支持httpserver,接口支持http+json    25、支持设备上线、下线和设备报警通过httpclient通知到指定的httpserver   26、支持http+json设置平台信息  27、支持http+json获取资源组、资源等信息  29、支持国标28181级联上级
