本文介绍了使用Multisim进行LC并联电路的选频分析。当电压源频率接近LC谐振频率时，电路表现为高阻抗，Vout接近Vin；而远离谐振频率时，电路近似短路，Vout几乎为0。文章讨论了R1的选取，并提供了相关资源链接，强调了学习专业英语的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 Multisim : NI Multisim 14.0 Student Edition
      OS : Windows 10 x64
typesetting : Markdown
       blog : my.oschina.net/zhichengjiu
      gitee : gitee.com/zhichengjiu

 

准许通过，即电压源频率与LC谐振频率非常接近

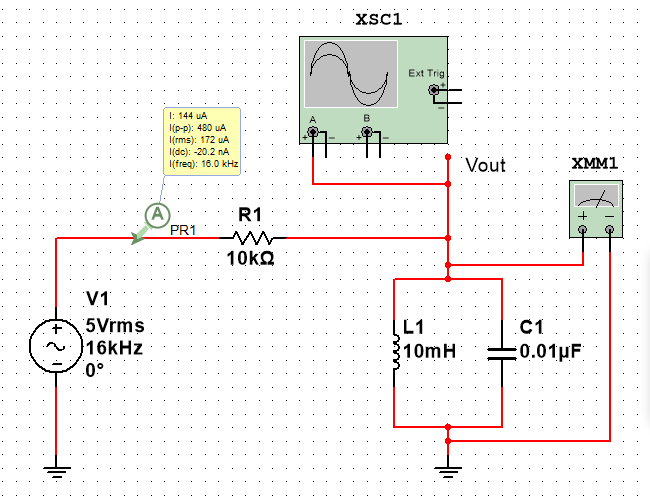

电路图

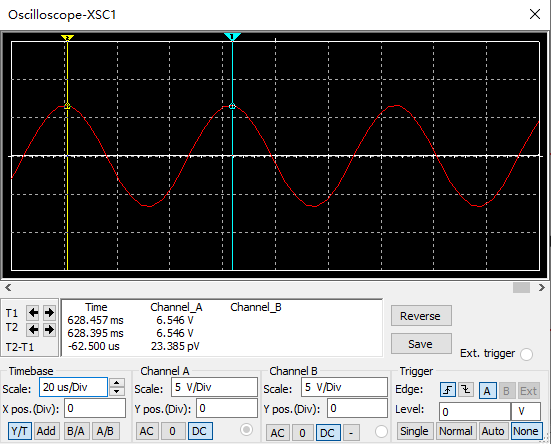

Vout的波形图

LC的阻抗

  • 谐振频率：即LC并联电路接收到这个频率的电压源时，LC并联电路可以看做一个极高阻值的电阻，相当于开路，不把信号导入大地了。Vout输出 约等于 Vin

 

禁止通行，即信号被LC并联电路吃掉

电路图
