关于visio的使用 1、visio在画流程图中，对开发者帮助很大，特别是在写程序都要进行程序流程图新建一个流程图进行绘画2、根据流程图选择需要的款图3.选择上面的填充使得矩形框变为白色，然后在里面打字.4、对图形进行拖动，出现竖直的线，表示上下的图形对齐5、画直线，可以在菜单栏找到直接，不过有时候挺麻烦的，可以使用键盘的CTR+6进行绘画，再根据所需要的大小，，带不带箭头，当线条处于选择状态，可以根据情况在菜单栏进行选择线的粗细（点击线条，当线条变成绿色，表示处于选择、状态）.
stm32常见的烧录方式总结 1.采用st-link进行烧写，需要提前安装好驱动，确保st-link插到电脑的usb口可以进行识别st-link一共两排，丝印上面的一行分别对应上面的排针，丝印下面一行分别对应下一排的排针3.在进行烧录的时候，只需要用杜邦线把最小系统的（stm32f1103C8T6）的四个输入引脚接到st-link的四个I/O（3.3V ,SWIO , SWCLK,GND）,这四个I/O口不仅可以对编译的程序烧写到核心板，还可以对芯片工作提供电压4烧写成功时候的现象，烧录器会灯烁，..
keil5软件进行在线调试总结 1.先点击红色按钮，进行断点（可断点多处），表示程序运行到断点处就会停止2.断点加好后，3.点击放大镜3.当出现错误提示的时候，表示电脑还没插st-link3.在进行调试时，需要选择正确的模式...
esp8266模块的使用(详解) 入门必备 1.esp01的结构2.wifi的使用本次使用的是ESP-01S，在设计中，常见的除了ESP01S还有ESP-01,这两者的区别主要是，电路的连接部分，ESP-01S内部是有接上拉电阻的，所以在实际使用中，EN的使能端是可以不接的，一般只需要接4根线就好（VCC Ground tx RE），而ESP-01在使用中，则要5根线（VCC Ground tx RE EN)其它的使用一致相同.，下面以ESP-01为例子3.WIFI测试拿到wifi ,首先要对wifi 进行测试，通过TT.

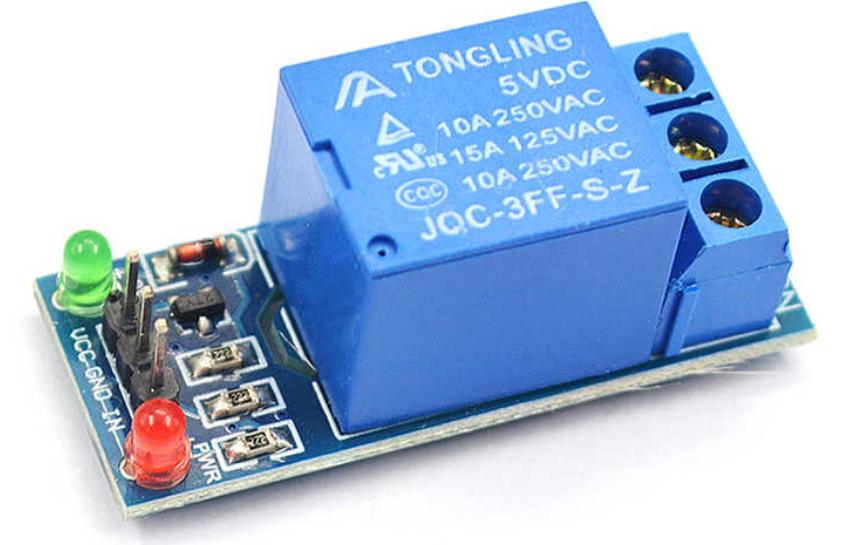

继电器知识总结 在很多常见的场景中，继电器的作用都发挥着小电流控制大电流的作用，从而驱动的电路，打开电机，风扇，都是常见的例子。有一路输入和多路输出，也有一路输入和一路输出，下面以一路输入和一路输出为例子1.继电器的结构2.继电器的使用继电器的左边部分时VCC Ground ,控制引脚（主要是接单片机的I/O口进行控制），右边是公共端和常开端和常闭端，继电器的左边和右边是不互通的，独立的，以低电平触发的继电器为例子，当给它一个低电平（0），继电器会打开，从常闭端打到常开端，从而对负载（风扇或者电机机型控制.
Altium Designer20.0.1的安装 首先按照流程进行安装就可以啦，最重要的一步，就是软件破解，破解需要点击改进行破解第一步：点击该文件第二步：找到软件安装的位置，找到Crack里面的License ,点击第一个进行破解第三步：需要把Crack文件夹里面 红箭头这个文件复制 放在和软件安装的同个文件夹下第四步：破解成功，可以看到这里破解的有效期限，重新关闭，重新打开就可用啦...
Zigbee编译过程中的操作 1、进行编译操作并且烧写，编译号后要点击go 按键2、只对程序进行编译3、EndDeviceEB 表示烧写的程序此时是选择终端进行烧写，CoorinatorEB表示烧写的程序此时选择的是协调器程序，当选择其中一个时候，另外一个会变成灰色，表示没被选中。4、当需要通过zigbee进行组网的时候，往往把协调器和终端都设置成 相同的ID号，cc2530是有ID的，在Tools文件夹下的f8wConfig.cfg文件的第59行，改成4位十六进制的任何数都行，节点的都要是一样的ID，.
Zigbee烧录出现的问题 1.在进行烧录时候，需要先安装驱动SmartRF04DD，然后在我的电脑的设备的管理器查看，看安装的驱动成功情况。,huozhe1、当我们通过烧录器把程序烧录到开发时候，出现这个情况时，安装好驱动没有按烧录器的按钮2.说明我们没有安装驱动或者烧写器没有插好3.成功烧录后注意，每次烧写的时候，要按下烧写器的按钮进行复位，不然出现错误...
61单片机定时器查询和定时的区别 在使用定时器的过程中，避免不了使用定时器定时或者查询的情况但定时器用于定时中断和查询，其实是有实际的区别的下面直接把分享下我之前代码定时器查询是通过判断标志位的方式#include<reg51.h>#define uint unsigned int //宏定义sbit led1=P2^0; //定义led1uint num;void timer0_init(void); //引用定时器子函数void main(){ ...
51单片机—— 定时器 定时器：简单的理解就是用来计时或者计数定时器的作用：定时器的目的主要是用于精准计时，因为使用晶振的方法，常用的晶振为11.0592MHZ(在计算中常取整数12Mhz)，所以会出现偏差，或者6MHZ ，所以一般使用的定时器。单片机中使用定时器/计数T0和T1,它们分别是连接51单片机的 P3.4 P3.5 两个口，其它口I/O口不能使用定时器/计数器的初始化1、确定工作方式（即对TMOD赋值）；2、预置定时或计数的初值（可直接将初值写入TH0、TL0或TH1、TL1）...
51单片机中断--快速入门 什么是中断？很多得初学者在学习的 开始，往往会对中断的理解不够举个例子就是你在学习，突然有件比较紧急的事情去处理，此时你不得不停下手头的工作，先去把紧急得事情处理了，处理好以后接着回来，再回来继续做之前的事情。51单片机的中断分为外部中断和定时中断，这两者有什么区别呢？外部中断是由于外界的高低电平触发，或者上下沿触发，而定时中断分为往下再划分的话可以，划分为定时0中断和定时器1中断，它们两者的不同是所在的寄存器不同，下面看一张图从该图中可以看到，51定时是是有5个中断，分别为 .
第六章 信道编码 信道编码的目的： 为了提高信号传输的可靠性，改善通信系统的传输质量。信道可以理解为传输水的管道，主要是为了传输码元，信道的大小也会影响到传输的速率，就想管子的口径大，那么传输的水量同样大，信道的传输也是这个道理。信道编码基本原理图： 差错率：差错率是衡量传输质量的重要指标之一。比特差错率/比特误码率：指在传输的二进制位总数中发生差错的位数所占的比例。即是平均接收到一个二进制位所产生的错误大小。也称为平均错误概率。编码码率R（编码效率）：每码元携带的平均信息量。 ...

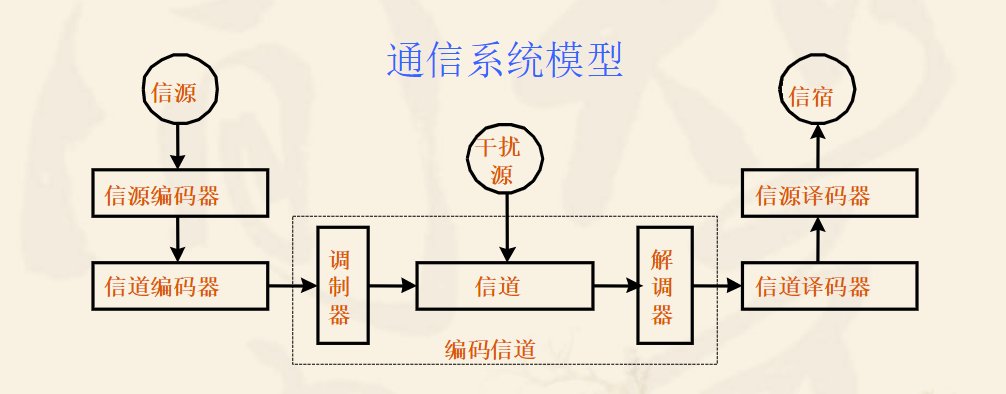

小白初学通信原理该知道的知识 通信原理是一门基础的专业课程，但是里面的理论大都是和高等数学有关，信号与系统，傅里叶变换，通信领域的基础知识，所以学习这门课程之前，首先得去学习信息论，知道熵，信息，消息，信号之间得关系，熵值是如何计算的。通信系统的基本模型，整本通信原理讲到最后其实就是在讲述在整个通信系统中，信号怎通过信号进行传递，如何进行调制和解调，调制和解调的概念要先弄懂，方便后面的学习和理解，如下图所示刚开始时学习信息，确知信号，随机过程，接着是信道的分类、信号的模型，恒参，随参对信号的传输影响，信号噪声，以及如何去计算

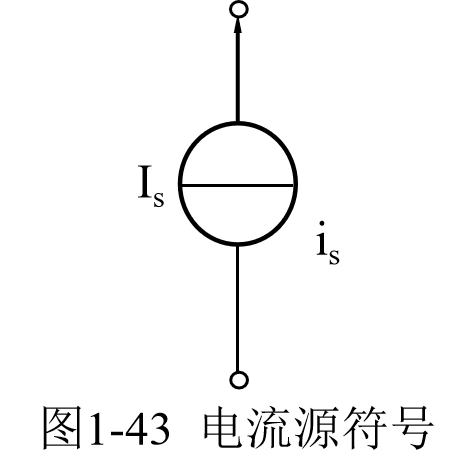

电 流 源和 电 压 源 电压源（有源）：是对实际电池等电源的一种理想化的集总元件，没有电源电路就无法工作电压源具有两个基本性质：（1）它的端电压是定值Us或是一定的时间函数us(t)，与流过的电流无关。（2）电压源的电压由它本身确定，而流过的电流是任意的。 理想电压源实际并不存在，但象电池、发电机等在一定电流范围内，近似看成一个电压源。 电 流 源电流源：以电流作为提供电能的有源装置。有源表示可以自己提供能量。电流源性质（1）其电流为定值Is或时间的函数is(t)，而与两端的电压无关...
基尔霍夫定律 在电路分析基础中，我们常常会用到基尔霍夫定律，就是kcl方程，KCL表述：对于任一集总电路的任意节点，在任意时刻，流出（流进）该节点的电流代数和为零。重点：参考方向和关联参考方向的定义，若不标明参考方向，电流或电压的正负就变得毫无意义！在分析回路的时候首先要弄清几个概念节点（node）：多个支路端点的共同连接点回路（loop）：集总电路中由支路构成的闭合路径。网孔（ mesh）：除闭合路径外不含其它支路的回路（类似渔网的每个孔）。网络（network）：含有多个回路的电.
第五章 频谱线性搬移技术与电路 频谱线性搬移电路的关键部件是乘法器。普通调幅波的边带功率正比于ma，而ma正比于UΩm，因此，为了提高边带输出功率就应该尽可能加大ma，通常ma应小于1，大于1会失真。在各种调制电路中，最节省频带和功率的是SSB电路（单边带电路）。在二极管包络检波器中，采用了低通滤波器。 在调幅解调电路中，对角线切割失真是因为放电速度跟不上包络的变化。 在调幅解调电路中，负峰切割失真是因为检波器交流等效负载电阻小于直流负载电阻。 混频器可分为：模拟乘法器混频、二极管混频、晶体管混频、差分对管混频。...
