Wireshark 协议分析



一、Wireshark简介

Wireshark是一个网络数据包分析软件，它可以捕获网络接口上的数据包，并以详细的方式显示这些数据包的内容。这有助于网络管理员、安全专家和开发人员理解网络活动、排查网络故障、分析协议行为等诸多用途。

 二、协议分析基础

协议层次结构

  网络通信是基于分层协议模型的，如TCP/IP协议族。在进行协议分析时，需要了解各层协议的职责。例如，在最底层是物理层，负责信号的传输；数据链路层（如以太网协议）处理相邻节点之间的帧传输；网络层（如IP协议）负责寻址和路由；传输层（如TCP和UDP）提供端到端的通信服务；应用层（如HTTP、FTP等）则是各种网络应用所依赖的协议。

  以访问网页为例，当在浏览器中输入网址时，应用层的HTTP协议会构建请求消息，这个消息通过传输层的TCP协议进行分段并保证可靠传输，网络层的IP协议会为这些段添加源和目的IP地址，数据链路层则将这些数据包封装成帧，通过物理介质发送出去。

数据包结构

  每个数据包都有其特定的结构。以以太网帧为例，它包含前导码（用于同步）、目的MAC地址、源MAC地址、类型字段（用于标识上层协议）和数据部分（包含上层协议的数据包）以及帧校验序列（FCS）用于检查数据传输是否出错。

  IP数据包结构包括版本、首部长度、服务类型、总长度、标识符、标志位、片偏移、生存时间（TTL）、协议、首部校验和、源IP地址和目的IP地址等字段。这些字段的信息对于理解数据包的路由、分片等情况非常重要。

 三、Wireshark实战操作步骤

捕获数据包

  打开Wireshark软件后，选择要捕获数据包的网络接口。通常可以通过“捕获”菜单或工具栏上的“捕获选项”按钮来配置捕获接口。例如，如果是通过以太网连接网络，就选择对应的以太网接口。

  可以设置捕获过滤器来限制捕获的数据包范围。例如，只想捕获与某个特定IP地址相关的数据包，可以使用“host [IP地址]”这样的过滤器表达式。捕获过滤器使用的是伯克利数据包过滤器（BPF）语法。

分析数据包

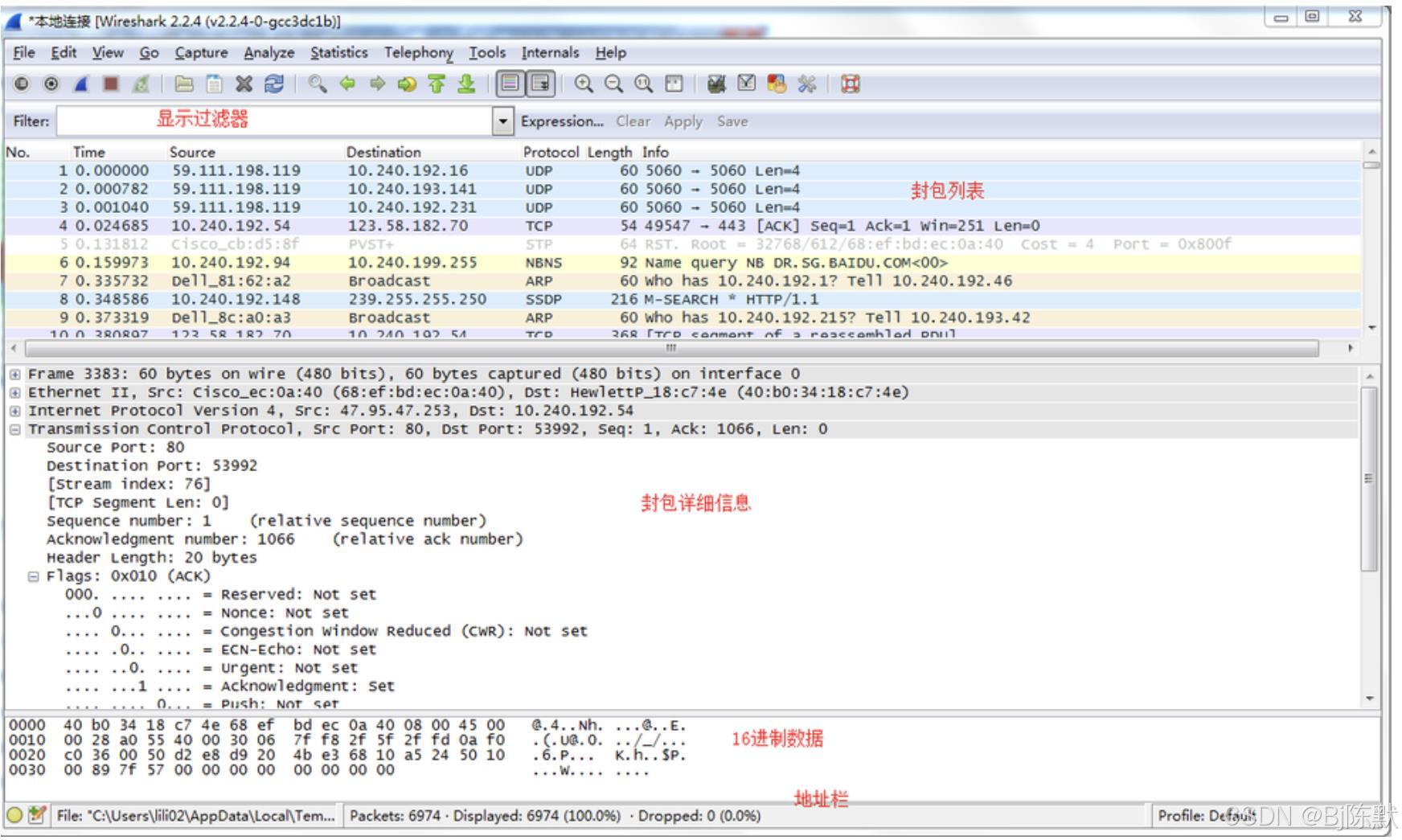

  协议分层查看：在Wireshark的主界面中，数据包列表窗格会显示捕获到的数据包的摘要信息，如编号、时间、源地址、目的地址、协议等。通过点击数据包，可以在数据包详情窗格中查看该数据包的详细信息，按照协议层次结构进行展示。例如，对于一个HTTP请求数据包，会先显示以太网帧的信息，包括源和目的MAC地址，然后是IP数据包的细节，如源和目的IP地址、协议类型（这里是TCP），接着是TCP段的信息，如端口号、序列号等，最后是HTTP协议的请求行、头部和可能的数据内容。

  关注关键协议字段：针对不同的协议，要重点关注其关键字段。对于TCP协议，序列号和确认号用于保证数据的可靠传输和顺序。窗口大小字段则反映了接收方缓冲区的可用空间，用于流量控制。在IP协议中，TTL字段的值可以帮助判断数据包经过的路由跳数，协议字段可以确定上层协议类型。

  跟踪流（Follow the Stream）：这是Wireshark的一个强大功能。如果是分析TCP连接中的数据传输，通过“分析”菜单中的“跟踪流”选项，可以将整个TCP流中的数据按照发送和接收的顺序完整地显示出来。这对于分析HTTP会话、FTP文件传输等应用层协议的交互过程非常有用。例如，在分析HTTP网页访问时，可以清晰地看到请求消息和响应消息的完整内容，包括请求的资源路径、服务器返回的状态码和数据等。

 四、实际案例分析

HTTP协议分析

  假设我们捕获到一个访问网页的数据包序列。在数据包详情窗格中，可以看到HTTP请求的方法（如GET或POST），请求的URL，以及各种请求头信息，如“User Agent”（包含客户端浏览器的信息）、“Accept Language”（客户端接受的语言类型）等。

  对应的HTTP响应数据包会包含状态码（如200表示成功、404表示未找到资源）和响应头信息，如“Content Type”（响应数据的类型，如text/html、image/jpeg等）。通过跟踪流功能，可以看到网页的HTML内容或者其他资源（如CSS文件、JavaScript文件）是如何在客户端和服务器之间传输的。

TCP故障分析

  当遇到网络连接缓慢或者不稳定的情况时，可以使用Wireshark来分析TCP连接。如果发现TCP重传（在数据包详情窗格中可以看到TCP数据包的标志位中有“Retransmission”字样）频繁出现，可能是网络拥塞或者链路质量差导致的数据包丢失。

  另外，观察TCP窗口大小的变化也很重要。如果窗口大小一直很小或者频繁地减小，可能是接收方的缓冲区出现问题，或者发送方发送数据的速度超过了接收方的处理能力，导致流量控制机制生效。

 五、总结

Wireshark作为一款强大的网络协议分析工具，在网络管理、安全分析和开发调试等多个领域都有广泛的应用。通过熟练掌握其捕获和分析数据包的方法，关注协议的关键细节和功能，以及结合实际案例进行分析，可以有效地利用Wireshark解决网络问题、深入理解网络协议的工作机制。同时，随着网络技术的不断发展，新的协议和应用场景不断涌现，持续学习和实践对于提升协议分析能力也非常重要。
