深入理解Freecache

1. 简介

1.1 使用背景

  由于项目要求，需要利用缓存技术来降低API延迟，所以选择freecache来作为本地缓存实现。这个开源框架是纯Golang写的，本人出于好奇、安全性考察等因素，就仔细的研究了一下代码实现。项目的代码量不多，但是设计的很巧妙，值的好好研究和学习。

1.2 freecache介绍

  freecache是Golang版的本地缓存库，从github项目介绍看，freecache具有以下的优势：

• 能存储数亿条记录（entry） 。
• 零GC开销。
• 高并发线程安全访问。
• 纯Golang代码实现。
• 支持记录（entry）过期。
• 接近LRU的替换算法。
• 严格限制内存的使用。
• 提供一个测试用的服务器，支持一些基本 Redis 命令。
• 支持迭代器。

1.3 freecache与Golang Map对比

  github官网给出的数据来看，set操作的性能是Golang内置Map的两倍，get操作是Golang内置Map的1/2。不过这个测试数据是单线程基准测出来的，在高并发的情况下，对比单锁保护的内置Map来说，性能会快好几倍。

1.4 freecache版本

  本篇文章的内容都是基于freecache v1.1.1版本的代码来进行介绍的。

2. freecache内部设计

2.1 freecache整体架构设计

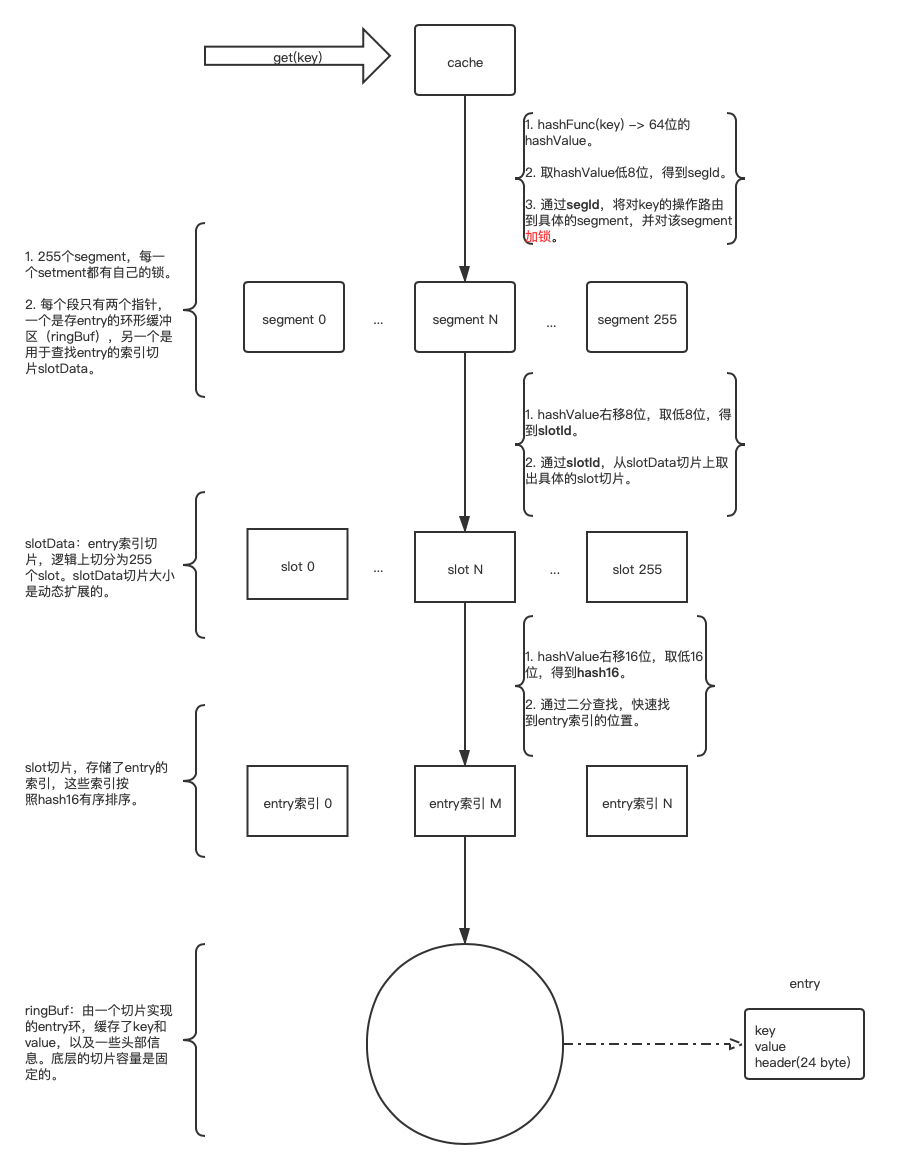

可以通过一下get(key)操作，来了解freecahe的架构设计。

• freecache将缓存划分为256个segment，对于一个key的操作，freecache通过hash方法（xxhash）计算得到一个64位的hashValue，并取低8位作为segId，定位到具体的segment，并对segment加锁。由于只对segment加锁，不同segment之间可以并发进行key操作，所以freecache支持高并发线程安全访问。

const (
	// segmentCount represents the number of segments within a freecache instance.
	segmentCount = 256
	// segmentAndOpVal is bitwise AND applied to the hashVal to find the segment id.
	segmentAndOpVal = 255
	......
)
// Cache is a freecache instance.
type Cache struct {
	locks    [segmentCount]sync.Mutex  // 每个segment都有自己的同步控制锁
	segments [segmentCount]segment     // 缓存划分为256个segment
}

// xxhash算法，算出64位哈希值
func hashFunc(data []byte) uint64 {
	return xxhash.Sum64(data)
}

......

// Get returns the value or not found error.
func (cache *Cache) Get(key []byte) (value []byte, err error) {
	// 1. 算出key的64位哈希值
	hashVal := hashFunc(key)
	// 2. 取低8位，得到segId
	segID := hashVal & segmentAndOpVal
	// 找到对应的segment，只对segment加锁
	// 同个segment的操作是串行进行，不同segment的操作是并行进行的
	cache.locks[segID].Lock()
	value, _, err = cache.segments[segID].get(key, nil, hashVal, false)
	cache.locks[segID].Unlock()
	return
}

......

• segment底层实际上是由两个切片组成的复杂数据结构，其中一个切片用来实现环形缓冲区RingBuf，存储了所有的entry （entry=24 byte header + key + value）。另一个切片则是用于查找entry的索引切片slotData，slotData被逻辑上切分为256个slot，每个slot上的entry索引都是按照hash16有序排列的。可以看出，不管freecache缓存了多少数据，底层永远都只会有512个指针，所以freecache的对GC开销几乎为零。

// segment.go文件

type segment struct {
	// 环形缓冲区RingBuf，由一个固定容量的切片实现
	rb            RingBuf
	segId         int
	_             uint32
	missCount     int64
	hitCount      int64
	entryCount    int64
	totalCount    int64
	totalTime     int64
	timer         Timer
	totalEvacuate int64
	totalExpired  int64
	overwrites    int64
	touched       int64
	vacuumLen     int64
	slotLens      [256]int32
	slotCap       int32
    // entry索引切片，容量动态扩展
	slotsData     []entryPtr
}

// ringbuf.go文件

type RingBuf struct {
	begin int64
	end   int64
	// 存储了所有entry
	// 每个entry由三部分组成：24个字节的头部header、key、value
	data  []byte
	index int
}

2.2 set操作分析

2.2.1 流程图

  这里我给出了set操作的代码流程图，主要的流程都已经画了出来，如果还想了解更多实现细节，可以结合源码进行理解。

  对于一个key的set操作，首先判断key是否存在，不存在的情况处理比较简单，直接追加到环尾；如果存在的话，则看一下原来为entry预留的value容量是否充足，充足的话，直接覆盖，否则删掉原来的entry，并将新的entry追加到环尾，新的entry会给value预留多一点空间。

2.2.2 set操作为什么高效

• 采用二分查找，极大的减少查找entry索引的时间开销。slot切片上的entry索引是根据hash16值有序排列的，对于有序集合，可以采用二分查找算法进行搜索，假设缓存了n个key，那么查找entry索引的时间复杂度为log2(n * 2^-16) = log2(n) - 16。
• 对于key不存在的情况下（找不到entry索引）。
  • 如果Ringbuf容量充足，则直接将entry追加到环尾，时间复杂度为O(1)。
  • 如果RingBuf不充足，需要将一些key移除掉，情况会复杂点，后面会单独讲解这块逻辑，不过freecache通过一定的措施，保证了移除数据的时间复杂度为O(1)，所以对于RingBuf不充足时，entry追加操作的时间复杂度也是O(1)。
• 对于已经存在的key（找到entry索引）。
  • 如果原来给entry的value预留的容量充足的话，则直接更新原来entry的头部和value，时间复杂度为O(1)。
  • 如果原来给entry的value预留的容量不足的话，freecache为了避免移动底层数组数据，不直接对原来的entry进行扩容，而是将原来的entry标记为删除（懒删除），然后在环形缓冲区RingBuf的环尾追加新的entry，时间复杂度为O(1)。

2.2.3 近乎LRU的entry置换算法

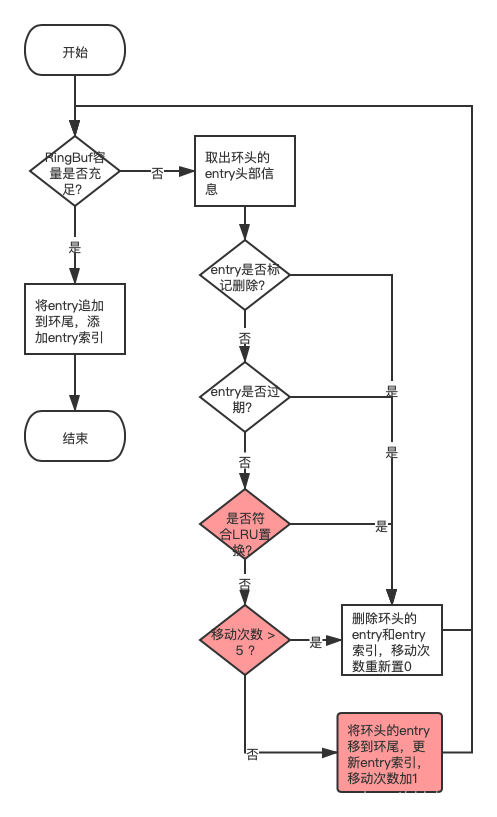

  前面介绍可以发现，freecache追加新entry时候，如果RingBuf的可用容量不足时，会从环头开始，通过近乎LRU的置换算法，将旧数据删掉，空出足够的空间出来，具体流程如一下流程图所示：

  这部分流程可以在segment的evacuate方法找到，这里我们主要关注这一段代码leastRecentUsed := int64(oldHdr.accessTime)*atomic.LoadInt64(&seg.totalCount) <= atomic.LoadInt64(&seg.totalTime)

func (seg *segment) evacuate(entryLen int64, slotId uint8, now uint32) (slotModified bool) {

	......

	// RingBuf容量不足的情况
	for seg.vacuumLen < entryLen {

		......

		// entry是否过期
		expired := oldHdr.expireAt != 0 && oldHdr.expireAt < now
		// LRU entry最近使用情况
		leastRecentUsed := int64(oldHdr.accessTime)*atomic.LoadInt64(&seg.totalCount) <= atomic.LoadInt64(&seg.totalTime)
		if expired || leastRecentUsed || consecutiveEvacuate > 5 {

			// entry如果已经过期了，或者满足置换条件，则删除掉entry
			......

		} else {
			// 如果不满足置换条件，则将entry从环头调换到环尾
			newOff := seg.rb.Evacuate(oldOff, int(oldEntryLen))
			// 更新entry的索引
			seg.updateEntryPtr(oldHdr.slotId, oldHdr.hash16, oldOff, newOff)
			......
		}
	}
	return
}

  如何理解这行代码呢？换个写法，可能容易理解一点：
int64(oldHdr.accessTime) <= atomic.LoadInt64(&seg.totalTime)/atomic.LoadInt64(&seg.totalCount)

• oldHdr.accessTime：entry最近一次访问的时间戳。
• seg.totalCount：RingBuffer中entry的总数，包括过期和标记删除的entry。
• seg.totalTime：RingBuffer中每个entry最近一次访问的时间戳总和。

......

 // entry header struct in ring buffer, followed by key and value.
 // entry头部信息，24个字节的开销
type entryHdr struct {
	accessTime uint32 // entry最近一次访问的时间戳
	expireAt   uint32 // entry过期时间点
	keyLen     uint16 // key的长度
	hash16     uint16 // entry的hash16值
	valLen     uint32 // value长度
	valCap     uint32 // entry为value预留的容量，valLen <= valCap
	deleted    bool   // entry删除标记
	slotId     uint8  // entry索引所在slot的id
	reserved   uint16 // 预留字段，2个字节
}

......

// a segment contains 256 slots, a slot is an array of entry pointers ordered by hash16 value
// the entry can be looked up by hash value of the key.
type segment struct {
	......
	totalCount    int64      // number of entries in ring buffer, including deleted entries.
	totalTime     int64      // used to calculate least recent used entry.
	......
}

  所以atomic.LoadInt64(&seg.totalTime)/atomic.LoadInt64(&seg.totalCount)表示RingBuf中的entry最近一次访问时间戳的平均值，当一个entry的accessTime小于等于这个平均值，则认为这个entry是可以被置换掉的。这里我简单的总结一下freecache的entry置换算法：

• 最理性的情况下，即消息不过期、没有消息被标记删除、key被set进去之后，就没有再被访问过，在这种情况下，确实可以完全满足LRU算法，不过这种情况是不会发生的。
• freecache选择将accessTime小于等于平均accessTime的entry进行置换，从大局来看，确实是将最近较少使用的缓存置换出去，从某种程度来将，是一种近LRU的置换算法。
• freecache为什么不完全实现LRU置换算法呢？如果采用hash表+数组来实现LRU算法，维护hash表所带来的空间开销先不说，找出来的entry在环中的位置还是随机的，这种随机置换会产生空间碎片，如果要解决碎片问题性能将会大打折扣。如果不采用hash表来实现，则需要遍历所有entry索引，而且同样也会产生空间碎片。
• 在特殊情况下，环头的数据都比较新时，会导致一直找不到合适的entry进行置换，空出足够的空间，为了不影响set操作的性能，当连续5次出现环头entry不符合置换条件时，第6次置换如果entry还是不满足置换条件，也会被强制置换出去。

2.2.4 BingBuf追加entry的例子讲解

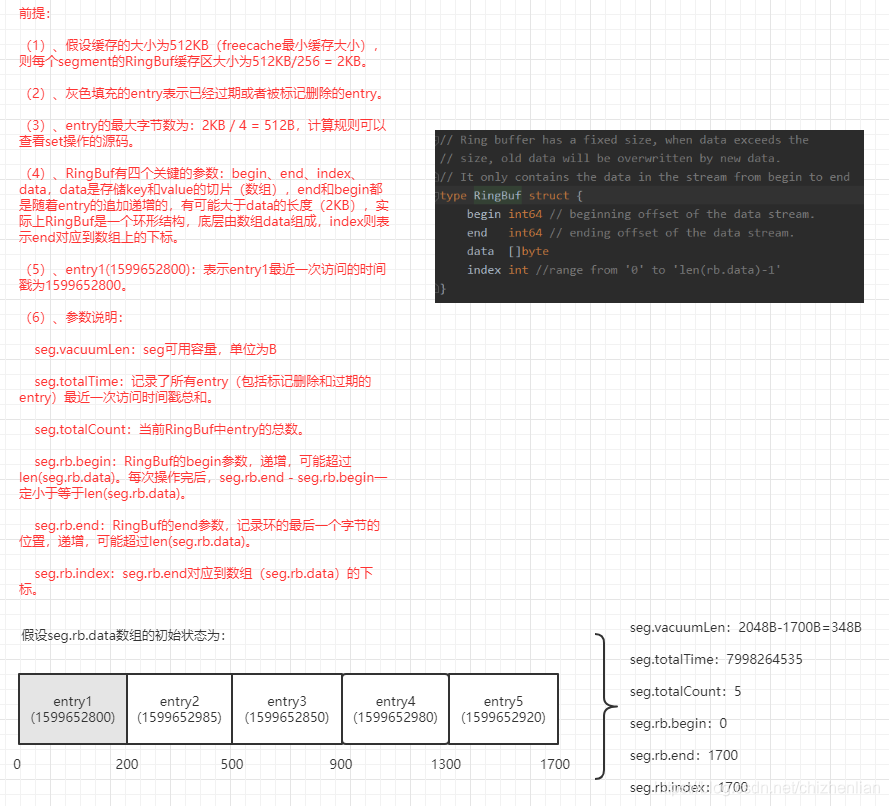

  假设某一时刻RingBuf的初始状态如下所示：

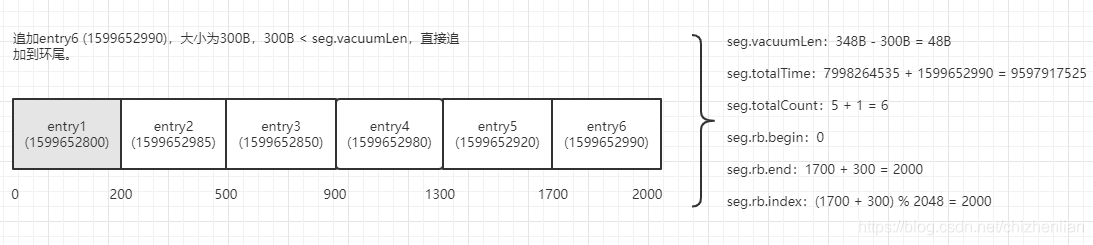

  下一个时刻，set了一个新的key，经过判断，需要追加一个新的entry6 (1599652990)，大小为300B，由于RingBuf的容量还是充足，直接追加到环尾就行了，如下图所示:

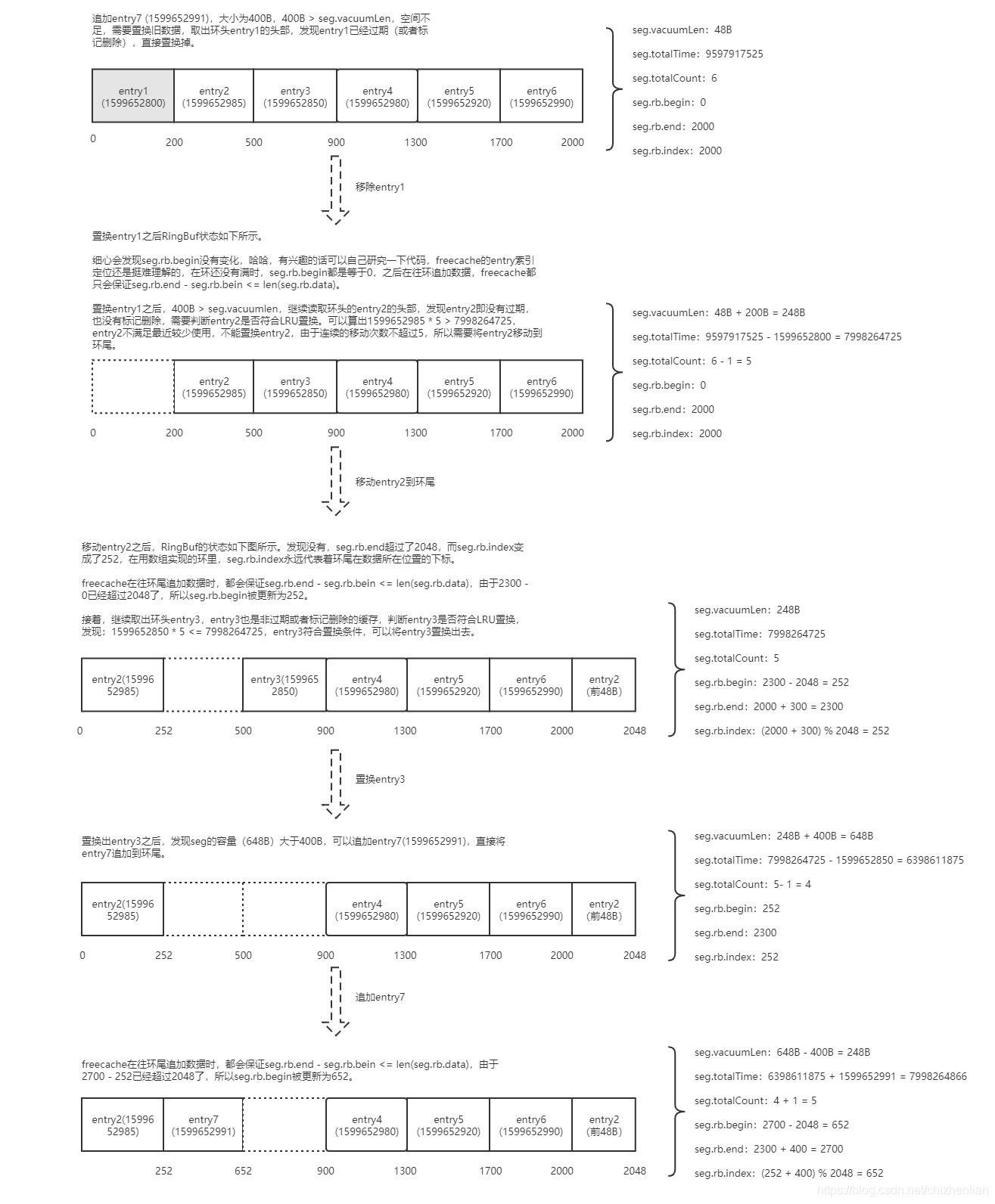

  接着又来了一个新的key，经过判断，需要追加一个新的entry7 (1599652991)，大小为400B，这次RingBuf的容量不足了，需要置换环头的旧数据，空出足够的空间，置换过程如下：

2.3 过期与删除实现

2.3.1 key过期

• 对于过期的数据，freecache会让它继续存储在RingBuf中，RingBuf从一开始初始化之后，就固定不变了，是否删掉数据，对RingBuf的实际占用空间不会产生影响。
• 当get到一个过期缓存时，freecache会删掉缓存的entry索引（但是不会将缓存从RingBuf中移除），然后对外报ErrNotFound错误。
• 当RingBuf的容量不足时，会从环头开始遍历，如果key已经过期，这时才会将它删除掉。
• 如果一个key已经过期时，在它被freecache删除之前，如果又重新set进来（过期不会主动删除entry索引，理论上有被重新set的可能），过期的entry容量充足的情况下，则会重新复用这个entry。
• freecache这种过期机制，一方面减少了维护过期数据的工作，另一方面，freecache底层存储是采用数组来实现，要求缓存数据必须连续，缓存过期的剔除会带来空间碎片，挪动数组来维持缓存数据的连续性不是一个很好的选择。

2.3.2 key删除

• freecache有一下两种情况会进行删除key操作：
  • 外部主动调用del接口删除key。
  • set缓存时，发现key已经存在，但是为entry预留的cap不足时，会选择将旧的数据删掉，然后再环尾追加新的数据。
• freecache的删除机制也是懒删除，删除缓存时，只会删掉entry索引，但是缓存还是会继续保留在RingBuf中，只是被标记为删除，等到RingBuf容量不足需要置换缓存时，才会对标记为删除的缓存数据做最后的删除工作。
• freecache删除一个key，需要搜索entry索引和标记缓存数据，搜索entry索引的时间复杂度前面已经分析过了，为O(log2(n) - 16)，而标记缓存数据的时间复杂度为O(1)，所以删除操作性能上还是挺不错的。

2.4 entry索引

2.4.1 前提说明

  256个slot底层其实是共用同一个entry索引切片seg.slotsData，下面的所有图文描述的数组下标值，都是站在整个entry索引切片seg.slotsData看的，描述的结果可能会和freecache源码计算得到的结果不一致，不过不影响我们理解entry索引相关操作的原理。如果要和代码实际计算的值对应上，在entry索引切片没有扩容之前，可以减掉1024就是代码里slot的下标值；在扩容之后，减掉2048就是代码里slot的下标位置。

2.4.2 entry索引二分查找实现

2.4.2.1 源码分析

  entry索引二分查找实现最关键的源码为以下这两个函数，请参考注解给出的源码分析。

// 二分查找实现，找到第一个entryPtr.hash16 >= hash16的entry索引下标
func entryPtrIdx(slot []entryPtr, hash16 uint16) (idx int) {
	high := len(slot)
	for idx < high {
		mid := (idx + high) >> 1
		oldEntry := &slot[mid]
		if oldEntry.hash16 < hash16 {
			idx = mid + 1
		} else {
			high = mid
		}
	}
	return
}

// slot的entryPtr按照hash16从小到大排序，存在哈希冲突，可能会存在多个hash16值一样的entryPtr。
// 查询算法大致如下：
// 1. 调用entryPtrIdx()找到第一个entryPtr.hash16 >= hash16的索引下标（二分查找）：idx。
// 2. 存在哈希冲突，可能会存在多个hash16值一样的entryPtr，需要判断是否命中key的entry索引：
//    2.1 如果slot[idx].hash16 != hash16，找不到key的entry索引，查询结束，返回idx和false；
//        否则继续往下执行。
//    2.2 如果slot[idx].keyLen != len(key)， 哈希冲突，slot[idx]不是key的entry索引，idx++，
//        重新返回到2.1；否则继续往下执行。
//    2.3 读取slot[idx]索引所指entry的key值，如果不等于我们要找的key，出现哈希冲突，slot[idx]
//        不是key的entry索引，idx++，重新返回到2.1；否则说明找到了索引，返回idx和true。
func (seg *segment) lookup(slot []entryPtr, hash16 uint16, key []byte) (idx int, match bool) {
	idx = entryPtrIdx(slot, hash16)
	for idx < len(slot) {
		ptr := &slot[idx]
		if ptr.hash16 != hash16 {
			break
		}
		match = int(ptr.keyLen) == len(key) && seg.rb.EqualAt(key, ptr.offset+ENTRY_HDR_SIZE)
		if match {
			return
		}
		idx++
	}
	return
}

2.4.2.1 图文分析

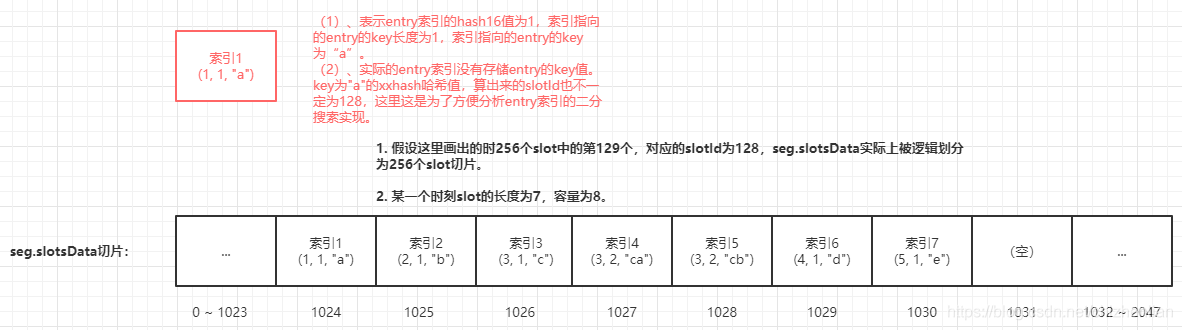

  假设某一时刻entry索引切片seg.slotsData的状态如下：

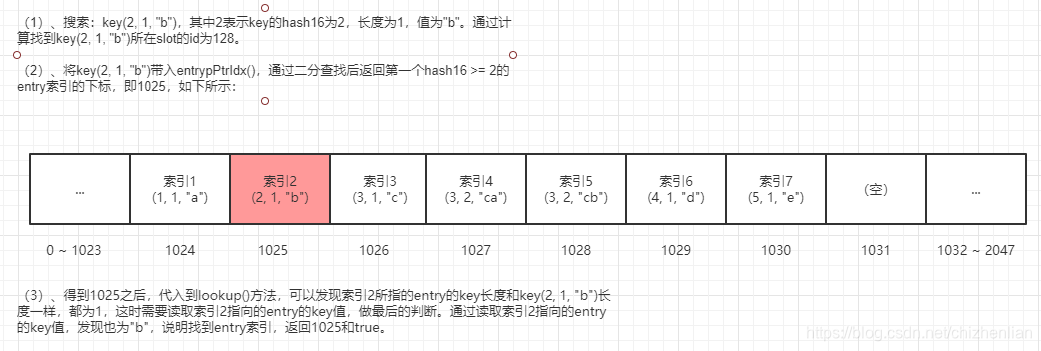

  如果我们要找key(2, 1, “b”)，带入源码，其查询过程如下所示，最终将返回1025和true。

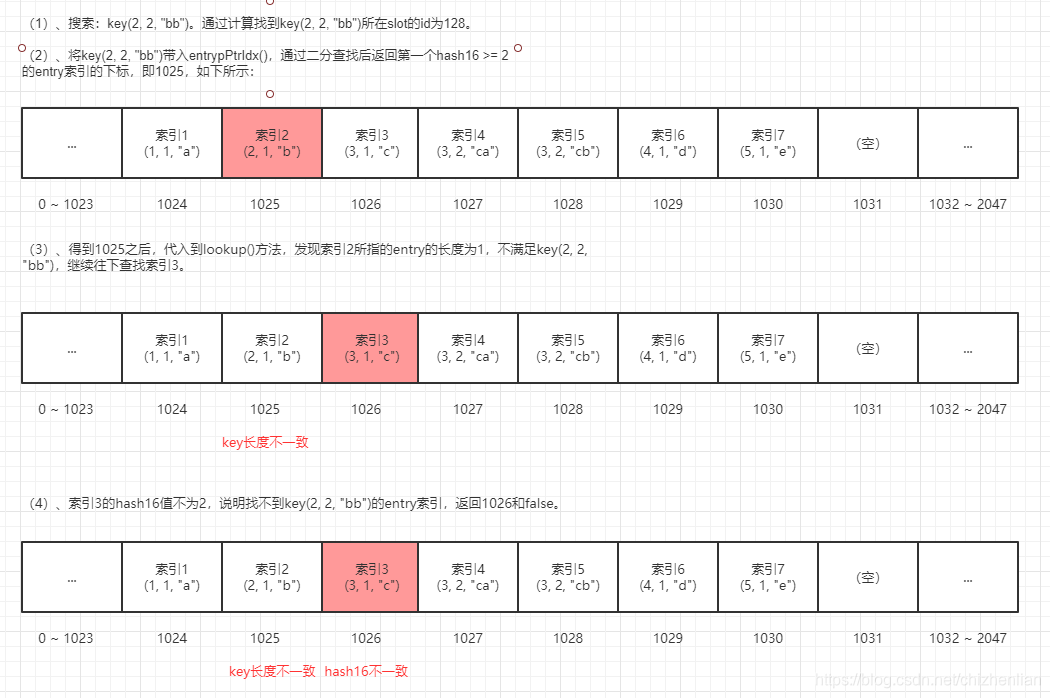

  如果我们要找的key(2, s, “bb”)呢？16位的hash16允许哈希冲突的存在，查找key(2, s, “bb”)的索引过程，除了hash16要对上，所指向entry的key长度和值也都要一样。最终可以看到，其实找不到key(2, s, “bb”)的索引，如下所示，最终将返回1026和false。

2.4.3 插入新的entry索引

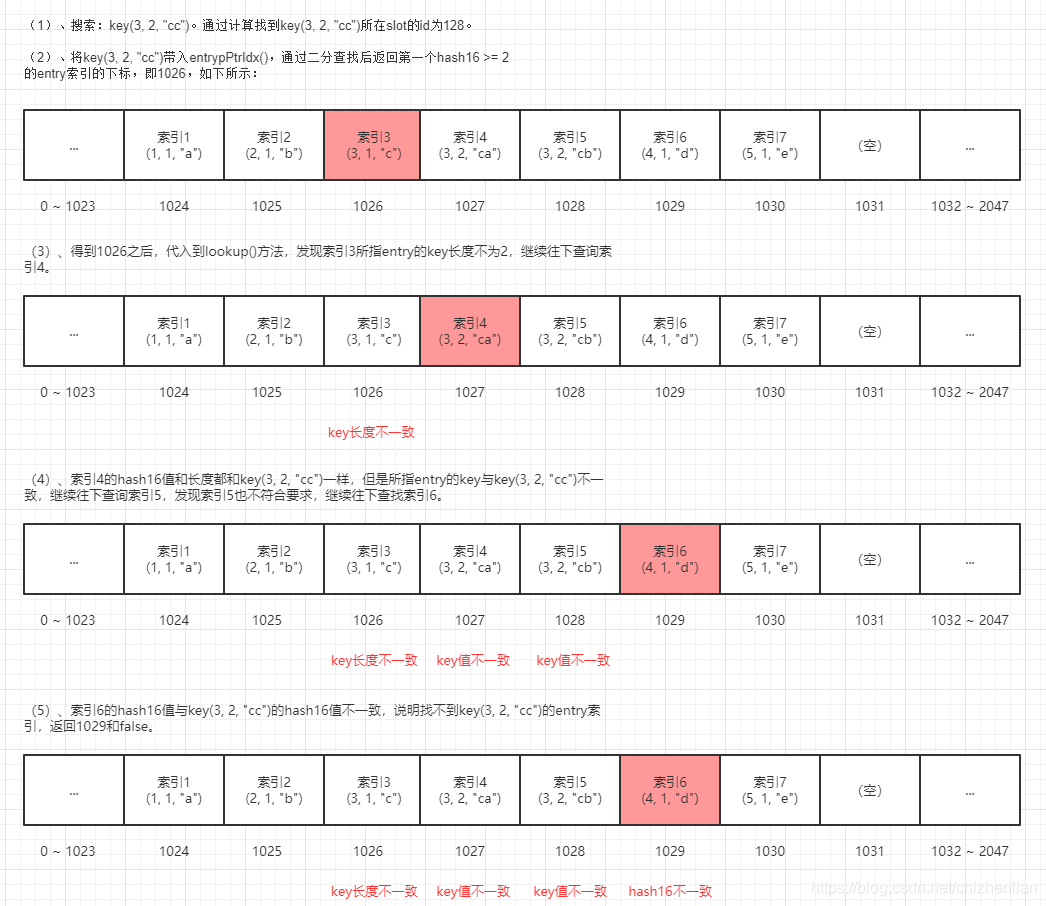

  freecache每set一个新的key，都会创建对应的entry索引，并添加到索引切片相应的slot上。前面已经介绍过set操作的流程，假设我们要set一个key(3, 2, “cc”)，会调用lookup方法判断这个key(3, 2, “cc”)是否已经存在了，查找key(3, 2, “cc”)索引的过程如下图所示，最终lookup将会返回1029和false。

  根据前面的介绍，由于key(3, 2, “cc”)不存在entry索引，说明这个key不存在，可以直接追加新的entry到环尾，并在slot上插入对应的entry索引。
  我们知道slot上的entry索引都是按照hash16值有序排列的，那么要在那个位置进行插入呢？如何插入呢？
  如果仔细观察查找key(3, 2 “cc”)的索引的过程，可以发现，当lookup返回true时，返回的下标是key(3, 2 “cc”)的entry索引在slot中的位置；当lookup返回false时，返回的下标是第一个hash16值大于key(3, 2 “cc”)的hash16值的entry索引下标，这个下标值正是新的entry索引要插入的位置。

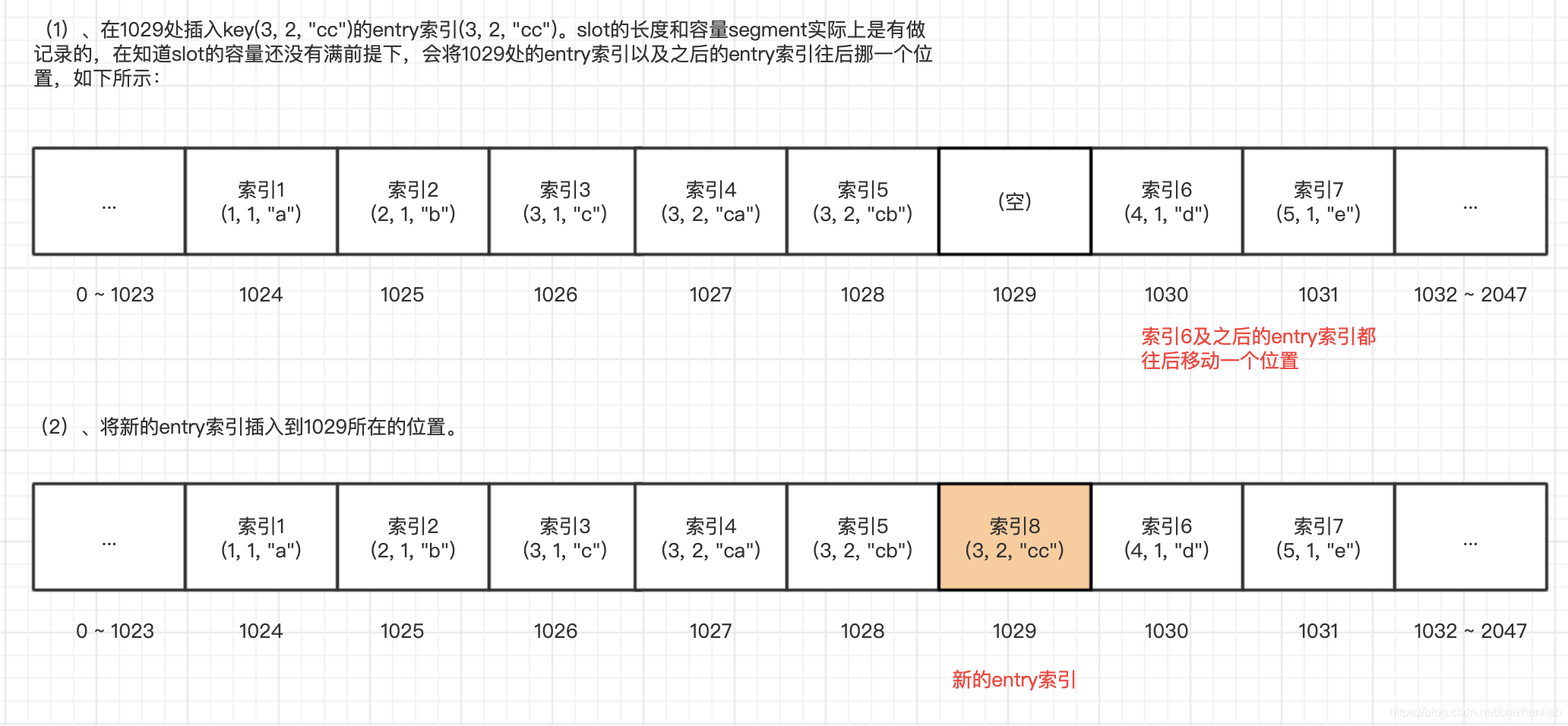

  要插入的位置找到了，那如何插入呢？为了保证slot上entry索引按照hash16值有序排列，freecache在插入新的entry索引之前，会将插入位置及之后的数据向后移动一个位置，让再将新的entry索引插入到对应的位置。

2.4.3 entry索引切片的自动扩容机制

  接着上面，假设又set了一个新的key(3, 2, “cd”)，经过二分查找搜索，发现是一个新的key(3, 2, “cd”)，追加对应的entry到RingBuf之后，需要插入新的entry索引，插入位置为1030。
  这时，不能简单的将1030及之后的索引往后挪动一个位置，要知道，256个slot都是共用一个索引切片的seg.slotsData的，当slot满了时，如果直接往后挪动一个位置，会覆盖掉下一个slot的数据，导致数据错乱。
  对此，当slot容量满时，freecache会进行扩容，只不过是整个索引切片的容量扩到原来的两倍，然后将每个slot上的数据挪动新的位置，之后在重新将新的entry索引插入进去。

func (seg *segment) insertEntryPtr(slotId uint8, hash16 uint16, offset int64, idx int, keyLen uint16) {
	// slot满了时，整个entry索引切片进行扩容
	if seg.slotLens[slotId] == seg.slotCap {
		seg.expand()
	}
	// 添加新的entry索引
	seg.slotLens[slotId]++
	atomic.AddInt64(&seg.entryCount, 1)
	slot := seg.getSlot(slotId)
	// slot上，idx当前位置的entry索引及之后的所有entry索引都往后挪动一个位置
	copy(slot[idx+1:], slot[idx:])
	// 插入新的entry索引
	slot[idx].offset = offset
	slot[idx].hash16 = hash16
	slot[idx].keyLen = keyLen
}


func (seg *segment) expand() {
	newSlotData := make([]entryPtr, seg.slotCap*2*256)
	for i := 0; i < 256; i++ {
		off := int32(i) * seg.slotCap
		copy(newSlotData[off*2:], seg.slotsData[off:off+seg.slotLens[i]])
	}
	seg.slotCap *= 2
	seg.slotsData = newSlotData
}

3. 总结

3.1 freecache的不足

• 需要一次性申请所有缓存空间。用于实现segment的RingBuf切片，从缓存被创建之后，其容量就是固定不变的，申请的内存也会一直被占用着，空间换时间，确实避免不了。
• freecache的entry置换算法不是完全LRU，而且在某些情况下，可能会把最近经常被访问的缓存置换出去。
• entry索引切片slotsData无法一次性申请足够的容量，当slotsData容量不足时，会进行空间容量x2的扩容，这种自动扩容机制，会带来一定的性能开销。
• 由于entry过期时，不会主动清理缓存数据，这些过期缓存的entry索引还会继续保存slot切片中，这种机制会加快entry索引切片提前进行扩容，而实际上除掉这些过期缓存的entry索引，entry索引切片的容量可能还是完全充足的。
• 为了保证LRU置换能够正常进行，freecache要求entry的大小不能超过缓存大小的1/1024，而且这个限制还不给动态修改，具体可以参考github上的issues。

3.2 使用freecache的注意事项

• 缓存的数据如果可以的话，大小尽量均匀一点，可以减少RingBuf容量不足时的置换工作开销。
• 缓存的数据不易过大，这样子才能缓存更多的key，提高缓存命中率。
