1. 背景与前言
随着技术的不断提高,电子产品的集成度变得越来越高,硬盘是这几年中的一个突出产品,近年来,硬盘容量不断提升,从500G到1TB,目前已经能以很便宜的价格买到3TB的硬盘。分区就是把一块大的物理硬盘分成一个一个的逻辑盘,这样便于文档归类,减少坏道损失。
传统的分区格式我们称其为MBR分区,传统的MBR分区格式有一个2TB的限制:当个分区大小不能超过2TB。
以前在企业和服务器领域,一个分区达到2T的情况很正常,所以GPT分区其实很早就已经出现了,只是个人用户用不到而已。
现在,很多人自己就能话很少的钱达到组建几TB的磁盘阵列,所以现在个人用户的操作系统也开始使用GPT分区了。
网络上介绍MBR分区的文章很多,本文不做赘述。但对于GPT分区,至少我前段时间查资料发现深入讲解的文章还不算多。
本文就GPT分区格式进行简单的讲解。
本文部分资料来源于维基百科:http://en.wikipedia.org/wiki/GUID_Partition_Table
2. 术语及缩写
术语/缩写 | 解释 |
GPT | GUID Partition Table |
MBR | Master Boot Record |
LBA | Logic Block Address |
3. GPT分区数据格式
3.1 LBA0
逻辑存储块,是与物理存储块进行区分的,因为目前的工艺水平导致不论NAND还是机械硬盘都存在坏块的情况,在使用存储设备时,遇到损坏的存储块就会被驱动程序或固件自动跳过,因此坏块对于驱动程序以上的应用程序来说是透明的,他们感受不到坏块,也不关注坏块,他们对存储设备的存储块进行的编号称为 逻辑块地址(也可以叫: 逻辑块编号)。

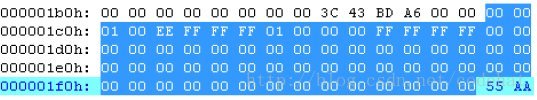

GPT分区为了兼容传统的MBR分区,其第一个逻辑块数据格式与MBR分区一致,即:第一个逻辑块就是MBR(主引导记录)。
但为了与传统的MBR分区进行区分,GPT分区的分区类型为EE,在传统的MBR中,EE类型的分区表示保护类型,GPT以此来防止其数据被无意间篡改。

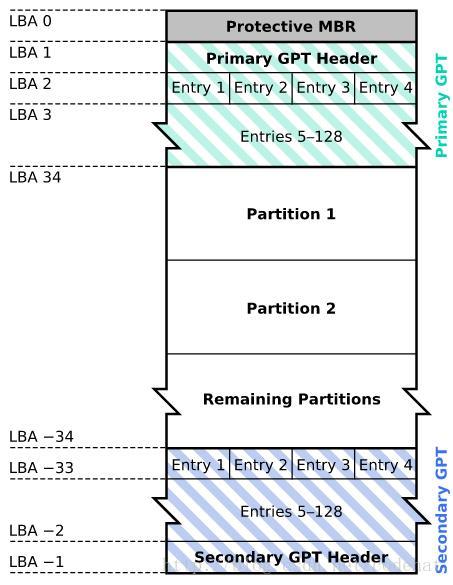

GPT分区的数据格式如下图所示:
为了方便,我们后面仍然将逻辑块称为扇区。
在图1中可以看出:
- 第0扇区:和传统MBR分区一样,仍然为主引导记录
- 第1扇区:我们称之为“主分区头”
- 第2~33扇区:共计32个扇区,我们称之为“主分区节点”
- 最后一个扇区(-1扇区):我们称之为“备份分区头”,它就是“主分区头”的一个Copy
- 从-2~-33扇区:共计32个扇区,我们称之为“备份分区节点”,它就是“主分区节点”的一个Copy
- 第34~-34扇区:正常的GPT分区内容,文件系统(如:FAT,NTFS,EXT等)就是构建在这里面。
bootloader(或BIOS)根据这个EE就能知道这是一个GPT分区表。
3.2 LBA1
字节偏移 | 长度 | 内容 |
0 | 8字节 | 签名("EFI PART", 45 46 49 20 50 41 52 54) |
8 | 4字节 | 修订版本号(在1.0版中,值是 00 00 01 00) |
12 | 4字节 | 分区头的大小(单位是字节,通常是92字节,即 5C 00 00 00) |
16 | 4字节 | 分区头(第0-91字节)的CRC32校验,计算前需先将此内容写0 |
20 | 4字节 | 保留,必须是 0 |
24 | 8字节 | 当前LBA(这个分区表头的位置) |
32 | 8字节 | 备份LBA(另一个分区表头的位置) |
40 | 8字节 | 第一个可用于分区的LBA(主分区表的最后一个LBA + 1) |
48 | 8字节 | 最后一个可用于分区的LBA(备份分区表的第一个LBA − 1) |
56 | 16字节 | 硬盘GUID(在类UNIX系统中也叫UUID) |
72 | 8字节 | 分区表项的起始LBA(在主分区表中是2) |
80 | 4字节 | 分区表项的数量 |
84 | 4字节 | 一个分区表项的大小(通常是128) |
88 | 4字节 | CRC32 of partition array |
92 | * | 保留,剩余的字节必须是0(对于512B/LBA的硬盘就是420个字节) |

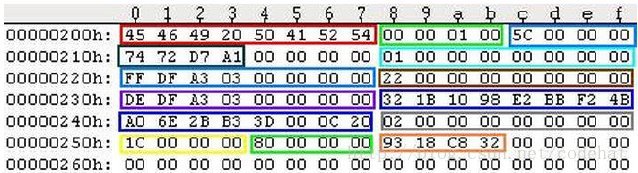

下面是一个主分区头的实例:
图 4 GPT分区头实例
在图4的实例中,可以看出,与上面的表1中定义的数据格式是一一对应的。
从图4可以得知,此GPT分区的分区表项是从LBA2开始的:
一共有28个分区:
每个分区表项的大小是128字节:
3.3 LBA2~LBA33
LBA2到LBA33,一共32个逻辑块,是用于存储分区表项的,每一个分区表项就描述了一个分区,分区表项的数据格式如下:
表格 2 GPT分区表项数据格式
起始字节 | 长度 | 内容 |
0 | 16字节 | 分区类型GUID |
16 | 16字节 | 分区GUID |
32 | 8字节 | |
40 | 8字节 | 末尾LBA |
48 | 8字节 | 属性标签(如:bit60表示“只读”) |
56 | 72字节 |

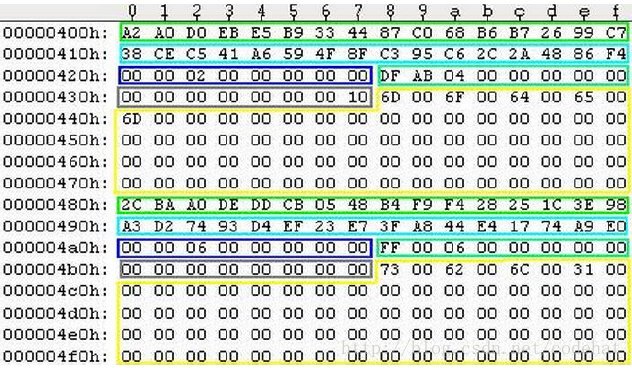

将图5对照表2,即可知道这两个分区的具体信息:
分区1:
- 分区范围:LBA[0x20000] ~ LBA[0x4abdf],共计87536KB
- 分区名:modem
分区2:
- 分区范围:LBA[0x60000] ~ LBA[0x600FF],共计128KB
- 分区名:sbl1
操作系统 | 分区类型 | GUID[1] |
(None) | 未使用 | 00000000-0000-0000-0000-000000000000 |
MBR分区表 | 024DEE41-33E7-11D3-9D69-0008C781F39F | |
C12A7328-F81F-11D2-BA4B-00A0C93EC93B | ||
21686148-6449-6E6F-744E-656564454649 | ||
微软保留分区 | E3C9E316-0B5C-4DB8-817D-F92DF00215AE | |
EBD0A0A2-B9E5-4433-87C0-68B6B72699C7 | ||
5808C8AA-7E8F-42E0-85D2-E1E90434CFB3 | ||
逻辑软盘管理工具数据分区 | AF9B60A0-1431-4F62-BC68-3311714A69AD | |
Windows恢复环境 | DE94BBA4-06D1-4D40-A16A-BFD50179D6AC | |
37AFFC90-EF7D-4e96-91C3-2D7AE055B174 | ||
数据分区 | 75894C1E-3AEB-11D3-B7C1-7B03A0000000 | |
服务分区 | E2A1E728-32E3-11D6-A682-7B03A0000000 | |
EBD0A0A2-B9E5-4433-87C0-68B6B72699C7 | ||
A19D880F-05FC-4D3B-A006-743F0F84911E | ||
0657FD6D-A4AB-43C4-84E5-0933C84B4F4F | ||
E6D6D379-F507-44C2-A23C-238F2A3DF928 | ||
保留 | 8DA63339-0007-60C0-C436-083AC8230908 | |
启动分区 | 83BD6B9D-7F41-11DC-BE0B-001560B84F0F | |
数据分区 | 516E7CB4-6ECF-11D6-8FF8-00022D09712B | |
交换分区 | 516E7CB5-6ECF-11D6-8FF8-00022D09712B | |
516E7CB6-6ECF-11D6-8FF8-00022D09712B | ||
516E7CB8-6ECF-11D6-8FF8-00022D09712B | ||
516E7CBA-6ECF-11D6-8FF8-00022D09712B | ||
48465300-0000-11AA-AA11-00306543ECAC | ||
苹果公司UFS | 55465300-0000-11AA-AA11-00306543ECAC | |
ZFS[3] | 6A898CC3-1DD2-11B2-99A6-080020736631 | |
苹果RAID分区 | 52414944-0000-11AA-AA11-00306543ECAC | |
苹果RAID分区,下线 | 52414944-5F4F-11AA-AA11-00306543ECAC | |
苹果启动分区 | 426F6F74-0000-11AA-AA11-00306543ECAC | |
Apple Label | 4C616265-6C00-11AA-AA11-00306543ECAC | |
Apple TV 恢复分区 | 5265636F-7665-11AA-AA11-00306543ECAC | |
启动分区 | 6A82CB45-1DD2-11B2-99A6-080020736631 | |
根分区 | 6A85CF4D-1DD2-11B2-99A6-080020736631 | |
交换分区 | 6A87C46F-1DD2-11B2-99A6-080020736631 | |
备份分区 | 6A8B642B-1DD2-11B2-99A6-080020736631 | |
6A898CC3-1DD2-11B2-99A6-080020736631 | ||
/var 分区 | 6A8EF2E9-1DD2-11B2-99A6-080020736631 | |
/home 分区 | 6A90BA39-1DD2-11B2-99A6-080020736631 | |
备用扇区 | 6A9283A5-1DD2-11B2-99A6-080020736631 | |
保留分区 | 6A945A3B-1DD2-11B2-99A6-080020736631 | |
6A9630D1-1DD2-11B2-99A6-080020736631 | ||
6A980767-1DD2-11B2-99A6-080020736631 | ||
6A96237F-1DD2-11B2-99A6-080020736631 | ||
6A8D2AC7-1DD2-11B2-99A6-080020736631 | ||
NetBSD[4] | 交换分区 | 49F48D32-B10E-11DC-B99B-0019D1879648 |
49F48D5A-B10E-11DC-B99B-0019D1879648 | ||
49F48D82-B10E-11DC-B99B-0019D1879648 | ||
RAID分区 | 49F48DAA-B10E-11DC-B99B-0019D1879648 | |
concatenated分区 | 2DB519C4-B10F-11DC-B99B-0019D1879648 | |
加密分区 | 2DB519EC-B10F-11DC-B99B-0019D1879648 |
[1] 本表中的GUID使用小端序表示。例如,EFI系统分区的GUID在这里写成C12A7328-F81F-11D2-BA4B-00A0C93EC93B但实际上它对应的16字节的序列是 28 732A C1 1F F8 D2 11 BA 4B 00 A0 C9 3E C9 3B ——只有前3部分的字节序被交换了。
[2] Linux和Windows的数据分区使用相同的GUID。
[3] Solaris系统中/usr分区的GUID在Mac OS X上被用作普通的ZFS分区。
[4] 具体定义见src/sys/sys/disklabel_gpt.h。NetBSD的GUID在单独定义之前曾经使用过FreeBSD的GUID。 Bit | Content |
0 | System partition (disk partitioning utilities must preserve the partition as is) |
2 | Legacy BIOS bootable (equivalent to active flag (typically bit 7 set) at offset +0h in partition entries of the MBR partition table)[6] |
60 | Read-only |
62 | Hidden |
63 | Do not automount (i.e., do not assign drive letter) |
3.4 备份分区头与备份分区表项
备份分区表项的内容与分区表项的内容也是完全一致的,只是它存放的位置是LBA-33到LBA-2的区域。
备份分区头与备份分区表项存在的主要意义就是数据恢复。
