所谓的桥，就是bridge，桥接的意思。
以前老式电脑中，CPU是通过南桥和北桥连接其他设备的。
其中，北桥连接高速设备和南桥，南桥连接低速设备。

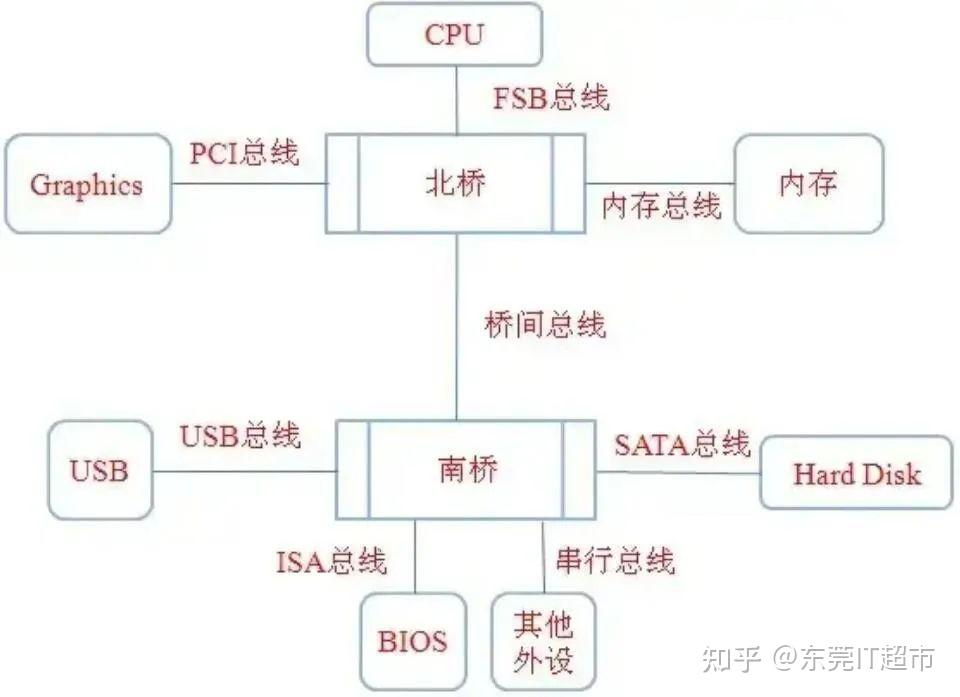

可以看看，下面这个老式功能框图：
北桥负责CPU交换数据，CPU所有数据都要从北桥走，包括内存和PCI总线，显卡通过PCI总线接入系统。
南桥也是通过北桥和CPU交换数据。南桥连接的是其他设备，如硬盘，USB设备等。
后来，随着CPU对内存和PCI数据带宽需求越来越大，CPU干脆就内置类似北桥的接口，取消北桥芯片。从此，CPU就可以直接与内存和PCI（PCIE）总线通讯。
但南桥还存在，因为南桥并不以带宽见长，而且南桥主要功能是为了拓展各种附件，这需要一定程序的定制化。
CPU暂时不太可能整合南桥，毕竟每个客户有都自己的外舍需求，cpu要满足所有的接口，就得不偿失，而如果从cpu层次区分各种需求，型号又太多，生产成本下不来。
但手机行业是个例外，因为手机的外设是固定的，就那么些，所以手机芯片可以完全整合。
电脑的话，除非所有外设都使用统一的协议，类似usb这样，那么才可能会去掉南桥。

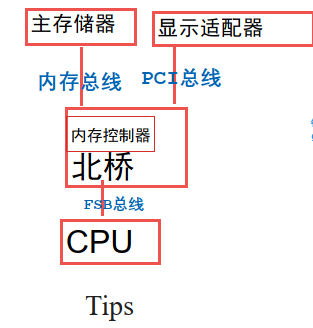

旧的CPU设计示意图，

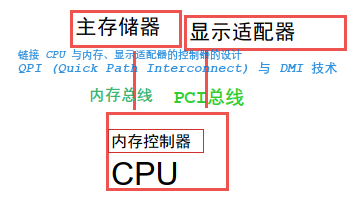

新的CPU设计示意图，
新的 CPU 设计中，已经将北桥的内存控制芯片整合到 CPU 内，而 CPU 与主存储器、显示适配器沟通的总线通常称为系统总线。南桥就是所谓的输入输出(I/O)总线，主要在联系硬盘、USB、网络卡等接口设备；
得利于北桥整合到 CPU 内部的设计，CPU 得以『个别』跟各个组件进行沟通！因此，每种组件与 CPU 的沟通具有很多不同的方式！例如主存储器使用系统总线带宽来与 CPU 沟通。而显示适配器则透过PCI-E 的序列通道设计来与CPU 沟通
