QEMU模拟器下完成win7与ubuntu双系统启动的详细过程与原理解释

QEMU安装

前往官网下载windows x86的安装程序，并在电脑上运行安装程序。

虚拟机创建与操作系统安装

创建虚拟磁盘

使用qemu-img指令创建一个虚拟磁盘test.img，默认设置为raw格式，同时指定存储空间大小为60G。（注意此时只是一个虚拟磁盘，并没有产生占用空间，所以硬盘占用为0G）

下载操作系统镜像文件

安装操作系统需要对应的镜像文件，从网上寻找到win7.iso和ubuntu_amd64.iso。

windows安装

使用qemu-system-x86_64指令启动64位机的模拟程序，设置内存大小为8G，虚拟磁盘为test.img，光驱为win7.iso，4核cpu。另外指定为从光驱启动，这样可以运行win7的安装程序。

• qemu-system-x86_64 -m 8G -hda test.img -cdrom win7.iso -smp 4 -boot d

根据提示安装win系统。另外，在安装时划分磁盘，为linux系统预留空间。

ubuntu安装以及双系统启动程序设置

使用qemu-system-x86_64指令启动64位机的模拟程序，设置内存大小为8G，虚拟磁盘为test.img，光驱为ubuntu_amd64.iso，4核cpu。另外指定为从光驱启动，这样可以运行ubuntu的安装程序。

值得注意的是：qemu-system-x86_64不支持arm64格式的镜像文件。

qemu-system-x86_64 -m 8G -hda test.img -cdrom ubuntu_amd64.iso -smp 4 -boot d

安装时，为了正确启动双系统，我们需要进行如下准备与操作：

1. 查看win7系统信息可以发现为bios启动，由MBR引导。win7安装系统时会自动在C盘前划分出一块100MB大小的活动分区。该活动分区中存有MBR，相关引导文件以及windows内核。bios启动时不支持双系统。一般而言，bios会默认读取第一扇区的512字节。如果该扇区为MBR则启动成功，否则失败。
2. 根据bios启动的方式我们不难发现，此方式无法启动双系统。这就是为什么我们会遇到安装完ubuntu之后再运行虚拟机，会自动进入win7系统的问题了。因为BIOS会默认读取win7的MBR，然后拉起win7。
3. 要解决这个问题，我们要么得设置启动方式为UEFI启动（该启动方式支持多操作系统启动），要么让ubuntu来改写MBR，让MBR跳转到efi分区中。简单来说，UEFI不像BIOS一样把代码存在ROM中，而是在硬盘上设置了一个.efi格式的文件，该文件中存有UEFI启动代码以及多个操作系统的boot_loader（每个操作系统都有一个boot_loader，例如win7的MBR，ubuntu的GRUB_2）。启动时，可以选择由哪个boot_loader启动。
4. 但是我们安装的win7为bios启动，如果我们安装了用UEFI启动的linux，很可能不兼容出问题。所以我们只能采取第二种方法：修改MBR，让它跳转至GRUB。（幸运的是这个过程ubuntu会帮我们自动完成）
5. 安装ubuntu时，我们将硬盘的剩余空间进行划分，挂载\root以及设置一个.efi的分区。（当然如何硬盘够大，可以分别设置分区挂载\boot，\swap，\user，\home。这些分区具体功能不多赘述）然后进行安装。
6. 完成步骤4之后，我们启动时MBR会跳转入GRUB。多亏了GRUB_2支持多级引导功能。简单而言，GRUB不仅支持ubuntu启动，同时它也可以启动winload.exe。GRUB拉起winload.exe，然后再由winload.exe拉起win7系统。所以到此为止，双系统安装已经成功了。

windows启动方式

依旧使用x86_64模拟器启动虚拟机，启动时可以使用参数来配置虚拟机。但是默认的bios-256k不支持win7，所以要指定bios.bin

qemu-system-x86_64 -m 8G -smp 4 -boot c -hda test.img -bios bios.bin

ubuntu启动方式

qemu-system-x86_64 -m 8G -smp 4 -boot c -hda test.img [-bios bios.bin]

MBR读取

MBR简介

MBR，主动引导记录，可以帮助引导操作系统启动。是boot_loader的一种。通常处于硬盘第一扇区。

拿到管理员权限

读取MBR需要管理员权限。

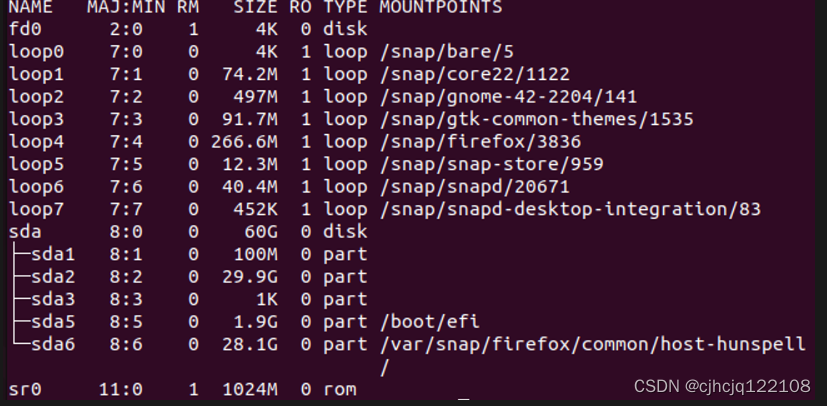

这是本机的硬盘分区信息，sda1,sda2是win7的分区。sda3估计是系统为了分区而划分的缓冲区。sda5是efi分区。sda6挂载了\root

sudo su root 输入密码，进入管理员模式

使用objdump反汇编MBR

反汇编就是将一份机器编码的文件翻译为汇编语言。我们首先读取磁盘的前512个字符，并保存。随后使用objdump工具，依照二进制的格式去反汇编该文件即可。

首先使用dd命令读取磁盘的前512个字符，并将其存入名为mbr的文件中。当然，可以选择用hexdump进行十六进制编码。（有时候mbr打开是乱码，无法显示。这时候用hexdummp进行十六进制编码就可以了）

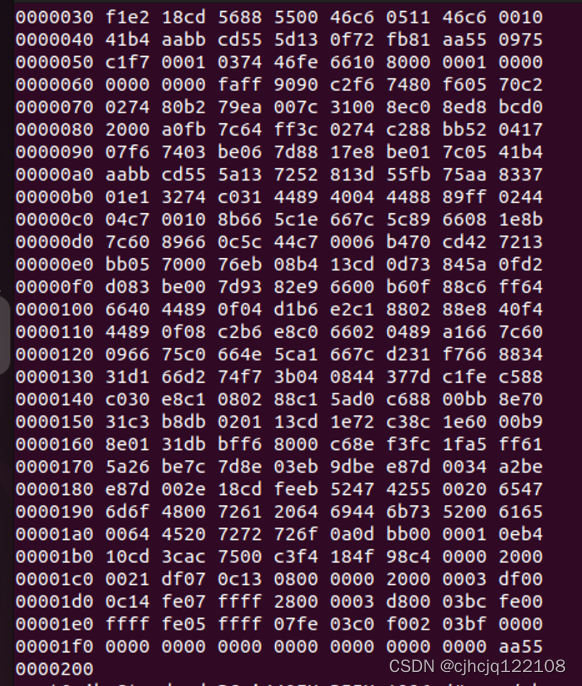

可以看见，结尾为aa55，基本确定这是MBR文件了

另外，我们只需要反汇编前446个字节即可，所以我们还要重复上面操作，拿到前446个字节的数据

紧接着，安装binutils包，从而可以使用objdump工具进行反汇编。

调用objdump指令进行反汇编，注意使用-b binary参数，强制以二进制文件格式读取mbr文件。

dd if=/dev/sda of=/mbr count=512 bs=1

hexdump /mbr > /mbr.hex

apt install binutils

objdump -D -b binary -mi8086 mbr (> mbr.asm)，可以选择将反汇编之后的文件进行保存

MBR结构分析

概述

MBR中主要分为三个部分：引导加载程序，硬盘分区表，结束标志。其中引导加载程序是引导操作系统启动，硬盘分区表则存储硬盘上所有分区的起始和终止位置，以及其他与分区相关的信息。结束标志则是标志MBR的结束。

硬盘分区解读

机械硬盘大致分为一个磁盘加一个磁头。磁盘用来存储数据，磁头用来读取数据。磁盘分为两面，每一面都可以存数据。同时磁盘存数据是一圈圈存的，每一圈叫做磁道。每个磁道上分了多个扇区，每个扇区大小是512字节。而MBR就在第0磁道的第一扇区，共512字节。该512字节大致可以分为三类，我们主要解读硬盘分区表，共64字节。

64字节可以分为4块，每一块记录了一个分区的信息，共16字节。

依照顺序

字节位置	代表含义
1	00 代表非活动分区， 80代表活动分区
2	分区起始磁头号
3，4	分区起始扇区号
5	文件系统标志位 07代表NTFS结构
6	分区结束磁头号
7，8	分结束始扇区号
9，10，11，12	分区起始相对扇区号
13，14，15，16	分区总扇区数

硬盘分区表数据如图（第一行倒数为开头”2000”）：

到所有的分区都是非活动分区

一共有三个分区，大小分别为：

1. 0x00032000 = 204800个扇区 = 204800512个字节 = 204800512/1024/1024 = 100MB
2. 0x03bcd800 = 62707712个扇区 = 29G
3. 0x03bff002 = 62910466个扇区 = 29G

这些数据与上面的分区结构符合，至于为何sda3-6被计算为一个分区，是因为linux修改MBR时没有修改硬盘分区表，显示的是原本安装win7时的分区信息。

这也解释了为什么就算没有活动分区也能顺利启动，可能GRUB不需要活动分区标志吧。（好像说是根据配置文件找内核的）
