示波器触发设置详解

前言：在使用示波器进行测量时，首先就是需要掌握选择何种触发方式来捕获特定的事件，所以充分理解触发的概念、原理以及设置方法是有效使用示波器的前提。

本文以TO1000系列平板示波器为例，用最简洁的讲解从零开始建立对示波器触发的认识。

一、触发的定义

在文章的开始，我们给示波器的触发下一个明确的定义：

只有满足一个预设的条件，示波器才会捕获一条波形，这个根据条件捕获波形的动作就是触发。

二、触发的原理

触发是如何进行的？我们通过对过程的模拟，来看一下触发与未触发时的区别：

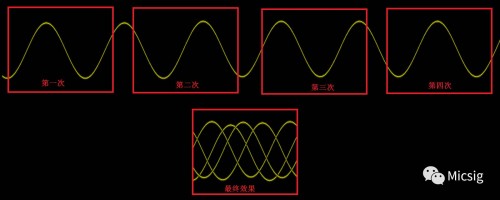

A、示波器在没有触发的时候，会随机抓取一段时间的信号并生成图像，由于信号是连续不断的，随机抓取的位置并无规律，这些静态的图像逐个显示，就像放胶片电影一样，组合在一起就形成了动态的显示，最终在屏幕上的效果就是看到来回滚动的波形。

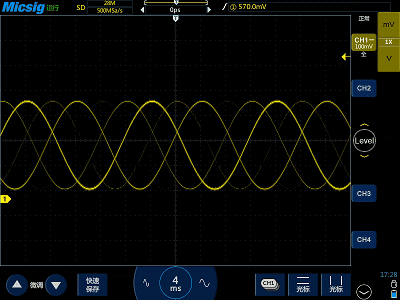

（未触发时）示波器显示画面如下

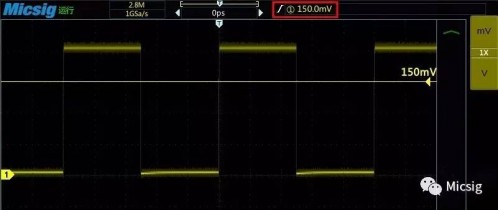

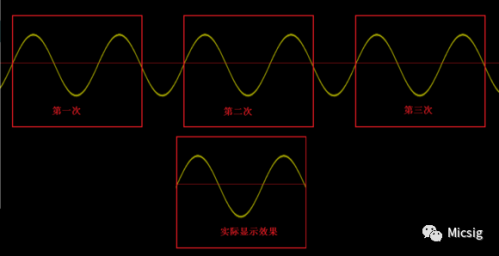

B、我们设定一个条件，用一个直流电平作为参考，当信号的电压大于直流电平的一瞬间作为抓取信号的起始点。如下图所示，红色细线就是参考的直流电平，由于每次抓取图像的位置是有规律的，都是在信号过直流电平的瞬间抓取，所以每次抓取的信号相位一样，连续显示的时候完全重叠，看上去就是一条稳定的波形。



（触发时）示波器显示画面如下



三、触发的作用

触发的作用可以总结为两点：

1、稳定的显示一个周期性的信号，也可以说是同步波形；

2、从快速而又复杂的信号中抓取想要观察的片段。

稳定显示一个周期信号在第二节已有演示，如何抓取特定的片段在文末有一个实例，能够帮助我们快速掌握触发的使用方法。

四、了解几种触发模式

什么是示波器的触发模式？

我们知道示波器需要通过触发这样一种办法来使得示波器的扫描与被观测信号同步，从而显示稳定的波形，所谓的触发模式就是指一些为产生触发所选定的方式，以满足不同的观测效果，示波器的基础触发模式有三种：

自动模式与正常模式

在自动模式下，示波器首先 按照触发条件进行触发，当超过设定的时间没有触发条件时，示波器将强制触发，显示信号。当我们对一个信号的特征不了解时，就应该选用“自动模式”，这种模 式可以保证在其他触发设置都不正确时示波器也会有波形显示，尽管波形不一定是稳定的，但是可以为我们进一步调节示波器提供直观的判断。



正 常模式与自动模式不同，正常模式下，示波器只有当触发条件满足时才产生扫描，如果没有触发就不进行扫描，屏幕上什么都没有，正常模式的作用在于观测波形的 细节，特别是对于比较复杂的信号，当我们对一个特定的信号设置了特定的触发条件，尤其是满足触发条件的时间间隔比较长时，就应该选用正常模式。

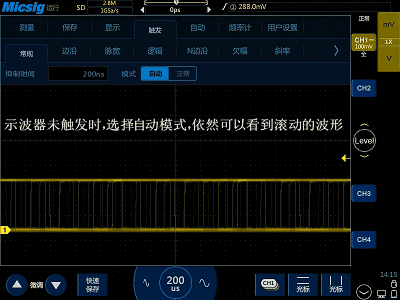

下图是方波信号未触发时在两种模式下示波器屏幕上的显示情况：



单次模式

单次模式也称单序列触发， 英文简称“SEQ”,这种模式和正常模式有点类似，就是只有当触发条件满足时才产生扫描，否则不扫描。而不同之处在于，这种扫描一旦完成，示波器的扫描系 统就会进入一种休止状态，即后面再有满足触发条件的信号出现也不再进行扫描，必须通过手动的方法，才能进行下一次的触发动作。单次触发模式常用于捕捉单次 或多次出现但不具有周期性的信号，比如说一个电路上电时产生的上电信号只会出现一次，如果不使用单次触发，很难捕获到这个信号。

在实际使用过程中，不同触发模式的选择要依据被观测信号特性和想要观测的内容做出判断，并没有固定的规则，而往往是一个交互的过程，即：选择不同的触发模式来了解信号的特性，又根据信号的特性和想要观测的内容选择有效的触发方式。

五、常用的触发调节

发的核心在于如何设定条件，这是示波器使用中最重要的地方，也是许多用户认为最难掌握的地方，我们来认识一下常用的触发调节：

触发源

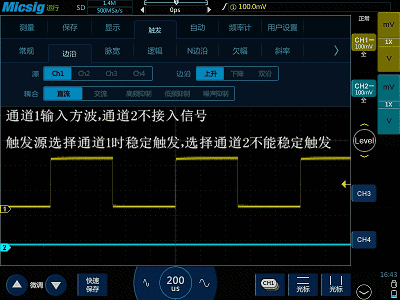

要使屏幕显示稳定的波形，则需将被测信号本身或者与被测信号有一定时间关系的信号加到触发电路，作为触发条件的比较对象，这个比较的对象就是触发源。最常见的触发源是内触发（INT），即用被测信号作为触发源，如通道1、通道2、通道3，使用时需要注意的是选择信号当前所在通道作为触发源，这是大部分初学者忽视的问题：将一个没有接入信号的通道作为触发源。



除了内触发（INT）外,还有外触发(EXT或AUX IN)和电源触发（LINE）两种触发源。外部触发是独立于信号通道的触发源，该触发源只能是低频与高频信号，与被测信号之间要具有周期性的关系；电源触发使用示波器的市电输入作为触发信号，这种方法在测量与交流电源频率有关的信号时是有效的，感兴趣的朋友可以自行了解下。

触发电平和触发极性

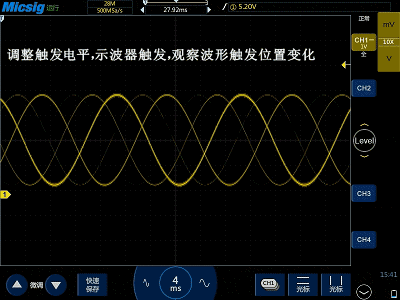

触发电平在示波器显示中为一个电压值，单位是“mV”和“V”,另外在界面上都会有一个触发电平线以指示其相对于信号波形的位置，平板示波器的触发电平调节非常简单，通过手指触摸“Level”上线移动即可。触发电平调节又叫同步调节，它使得扫描与被测信号同步。只有触发电平在信号幅度的范围之内时，信号才可能被触发。



触发极性的开关用来选择触发信号的极性。选择正的时候，在信号增加的方向上，当触发信号超过触发电平时就产生触发。选择负的时候，在信号减少的方向上，当触发信号超过触发电平时就产生触发。

触发极性和触发电平共同决定触发信号的触发点，所用的触发方式在此点上被关注。
