【AD封装】2.0间距排针排母插件贴片(带3D)

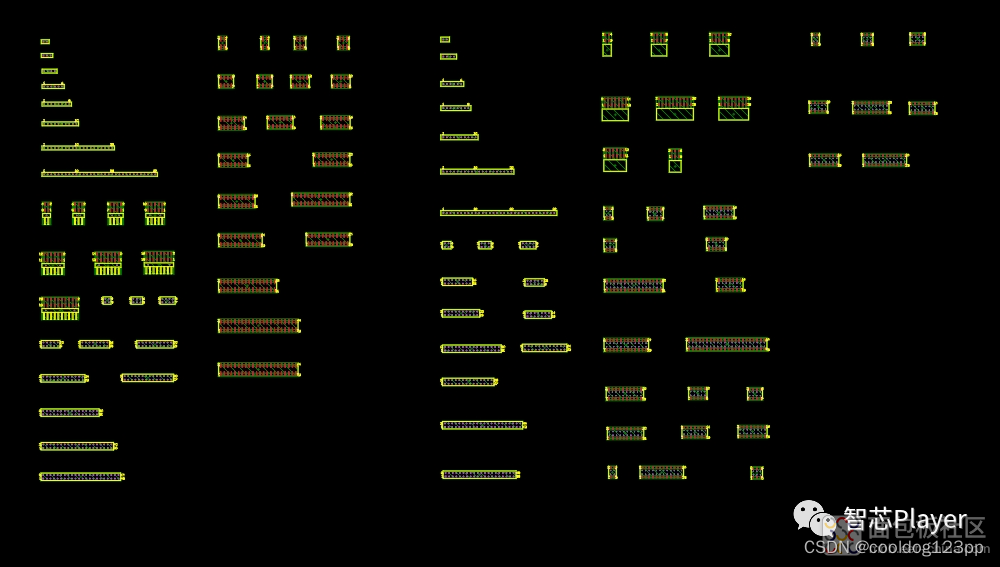

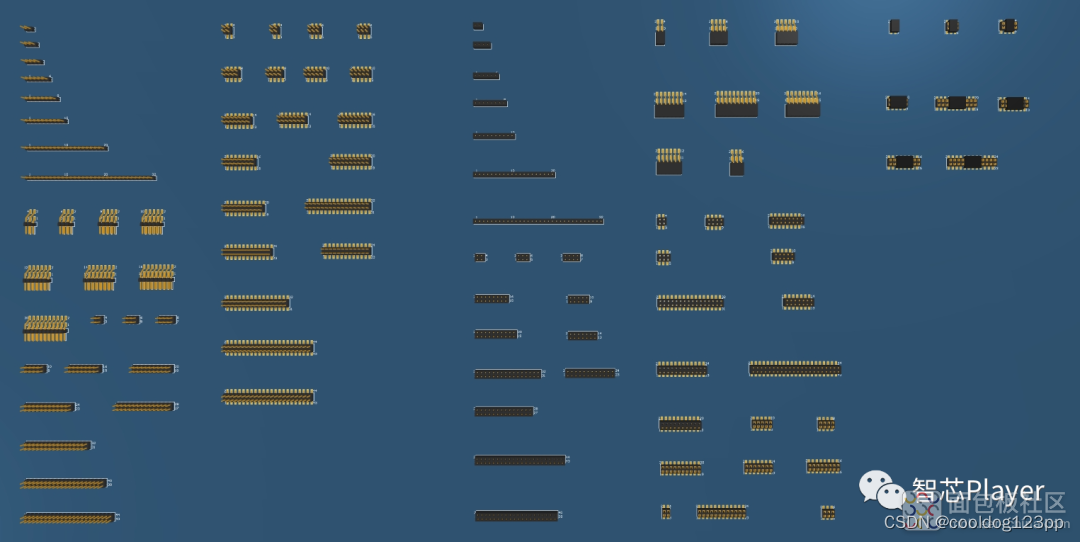

包含了我们平时常用的2.0间距的排针,排母,贴片的插件的都有,总共100种封装及精美3D模型。完全能满足日常设计使用。每个封装都搭配了精美的3D模型哦。  2.0排针排母是一种电子连接器,通常用于电路板上的电子元件之间的连接。它由一排金属针脚和与之对应的金属插座组成。这些针脚和插座通过插拔的方式进行连接,实现电路信号的传输和电源的供应。2.0排针排母的名称中的“2.0”代表了其针脚的间距,通常为2.0毫米。这种间距适中,可以满足大多数电子设备的连接需求。排针和排母通常由导电性能良好的金属材料制成,如铜或黄铜,以确保稳定的电信号传输和电源供应。2.0排针排母具有简单易用、可靠性高的特点。它们可以在电子设备制造过程中方便地焊接到电路板上,形成稳固的连接。它们还可以通过配对使用,连接不同的电子模块,实现信号的传输和电源的供应。由于其优良的导电性能和可靠性,2.0排针排母广泛应用于计算机、通信设备、消费电子产品等领域。2.0排针排母还具有一定的可扩展性和适应性。根据不同的需求,可以选择不同数量的针脚和插座,以满足连接的要求。此外,它们还可以与其他类型的连接器配合使用,如插头、插座等,实现更复杂的连接方式。总之,2.0排针排母是一种常见且常用的电子连接器,它通过金属针脚和插座的连接,实现电路信号的传输和电源的供应。它具有简单易用、可靠性高的特点,广泛应用于各种电子设备中。随着科技的不断发展,2.0排针排母也在不断创新和进化,以满足不断变化的电子连接需求。
### 如何在 Altium Designer 中设计和使用双 #### 创建自定义双元件库 为了高效地创建并使用双,在Altium Designer中可以先建立一个自定义的元件库[^1]。 1. 打开 **File → New → Library → Integrated Library** 来新建一个集成库文件。 2. 添加新的原理图符号到该库中,通过右键单击左侧项目面板中的 `.SchLib` 文件夹下的空白处选择 **New Component**。 3. 使用绘图工具绘制出双的外观形状,并设置好管脚编号以及名称。对于双来说,通常会有一系列连续列的脚,每一对上下对应的脚具有相同的编号以便于连接器对接。 4. 定义封装模型。转至 PCB 封装编辑界面,按照实际物理尺寸精确描绘焊盘位置、孔径大小等参数,确保符合制造商提供的数据手册规格说明[^2]。 5. 关联原理图符号与PCB封装。完成上述两步之后,需将两者关联起来形成完整的组件描述信息。 ```python # Python伪代码展示概念而非真实语法 component = newComponent() component.addSymbol("DualRowHeader", pinCount=40, rows=2) component.setFootprint("PTH_2x20_Pitch2.54mm") ``` #### 插入现有标准件或第三方资源 如果不想手动创建,则可以直接利用官方或其他可信来源提供的现成零件: - 浏览Altium自的标准元件库查找是否有匹配项; - 访问在线社区共享平台下载他人已制作好的高质量模型[^3]; 当找到合适的双后,将其导入当前工程即可立即投入使用。 #### 应用于具体项目之中 无论采用哪种方式获取到所需的双,接下来的操作都是相似的——放置到电路图上指定的位置并与其它部件相连。最后一步是在布局阶段调整其摆放方位使之适应整体结构需求的同时满足电气性能指标的要求。
